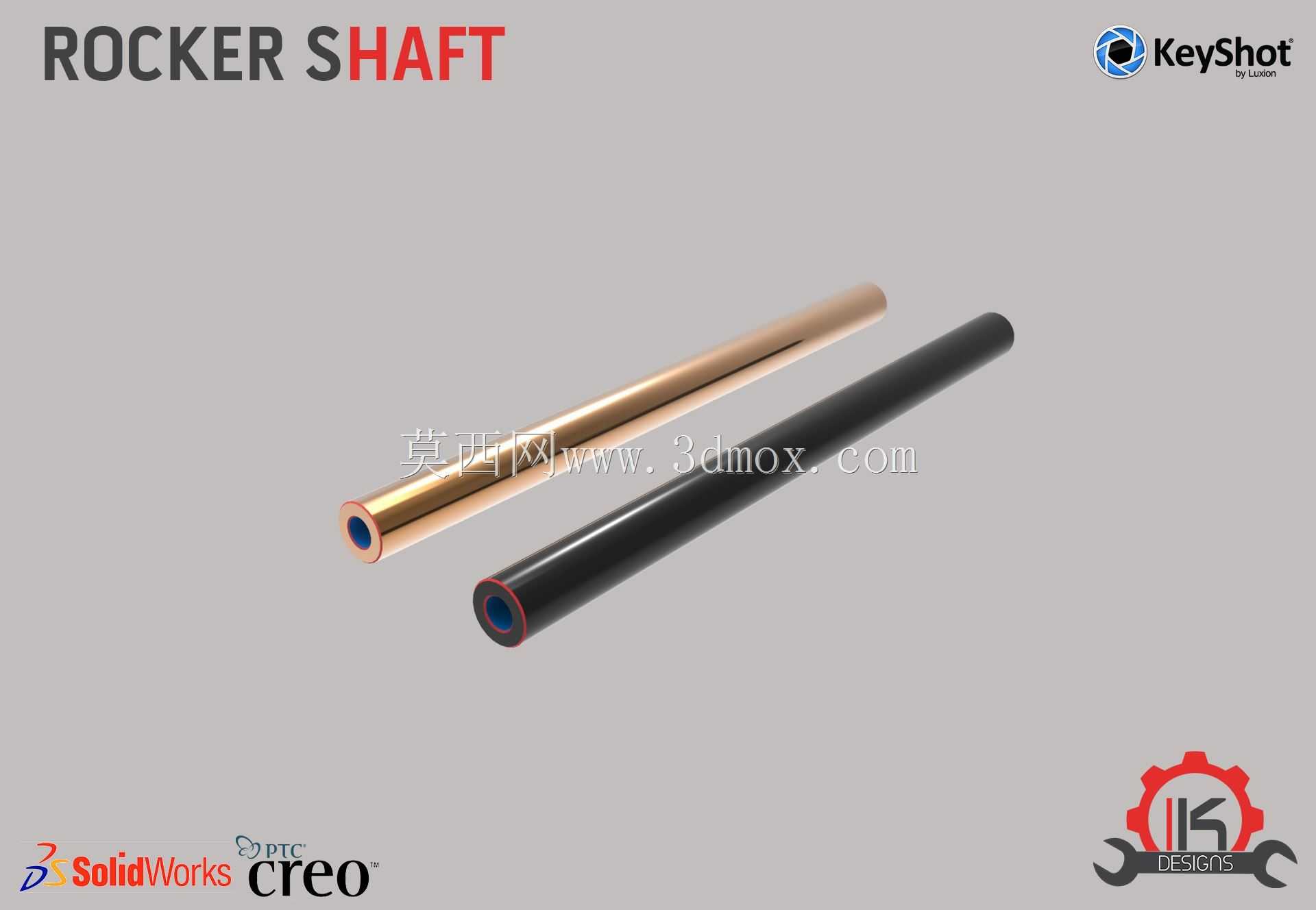

摩托车发动机配套摇臂轴结构设计

摇臂轴作为内燃机配气机构的核心支撑部件，在摩托车动力单元中承担着为气门摇臂提供回转基准、传递配气驱动力的关键作用，其结构合理性直接决定发动机配气相位的精准度与高速运转下的机构稳定性。从实际装车场景来看，该类摇臂轴适配小排量跨骑、踏板摩托车的顶置凸轮轴配气结构，安装于气缸盖的摇臂轴安装座内，两端通过卡簧或定位销实现轴向限位，轴身需与摇臂衬套形成高精度间隙配合，既要保证摇臂摆动时的转动灵活性，又要控制径向窜量避免气门开闭时序出现偏差。设计阶段首先围绕安装边界做尺寸链校核，轴体外径需匹配对应机型摇臂的衬套内孔公差，整体长度需完全适配气缸盖摇臂腔的轴向安装空间，轴端的倒角设计需兼顾装配导向性与安装后无突出干涉，轴身开设的润滑油孔位置需与气缸盖油道精准对齐，保证压力机油能持续输送到摇臂配合面，避免高速工况下出现干磨失效。从功能特性层面看，该摇臂轴采用空心轴结构设计，在保证整体抗弯、抗扭强度满足发动机最高转速工况载荷要求的前提下，有效降低了自身重量，减少配气机构的往复运动惯量，降低凸轮轴驱动负载，同时空心内腔可作为润滑油的辅助通道，提升配气机构的润滑效率。轴体外表面做高精度磨削处理，表面粗糙度控制在适配滑动摩擦的合理区间，配合硬化处理提升表层耐磨性能，可承受摇臂高频摆动带来的持续接触应力，长期运行不易出现磨损松旷问题。建模过程中严格遵循机械设计的公差配合原则，对轴身的同轴度、圆柱度形位公差做了对应结构体现，安装定位面的尺寸精度完全匹配量产机型的装配要求，既可以作为摩托车发动机维修替换的零部件选型参考，也能为同类型小排量内燃机配气机构的轴类零件设计提供结构参照，帮助结构设计人员快速掌握摇臂轴的安装配合逻辑、载荷分布特点与细节设计要点，缩短同类产品的开发验证周期。
