零背隙十字滑块联轴器结构设计

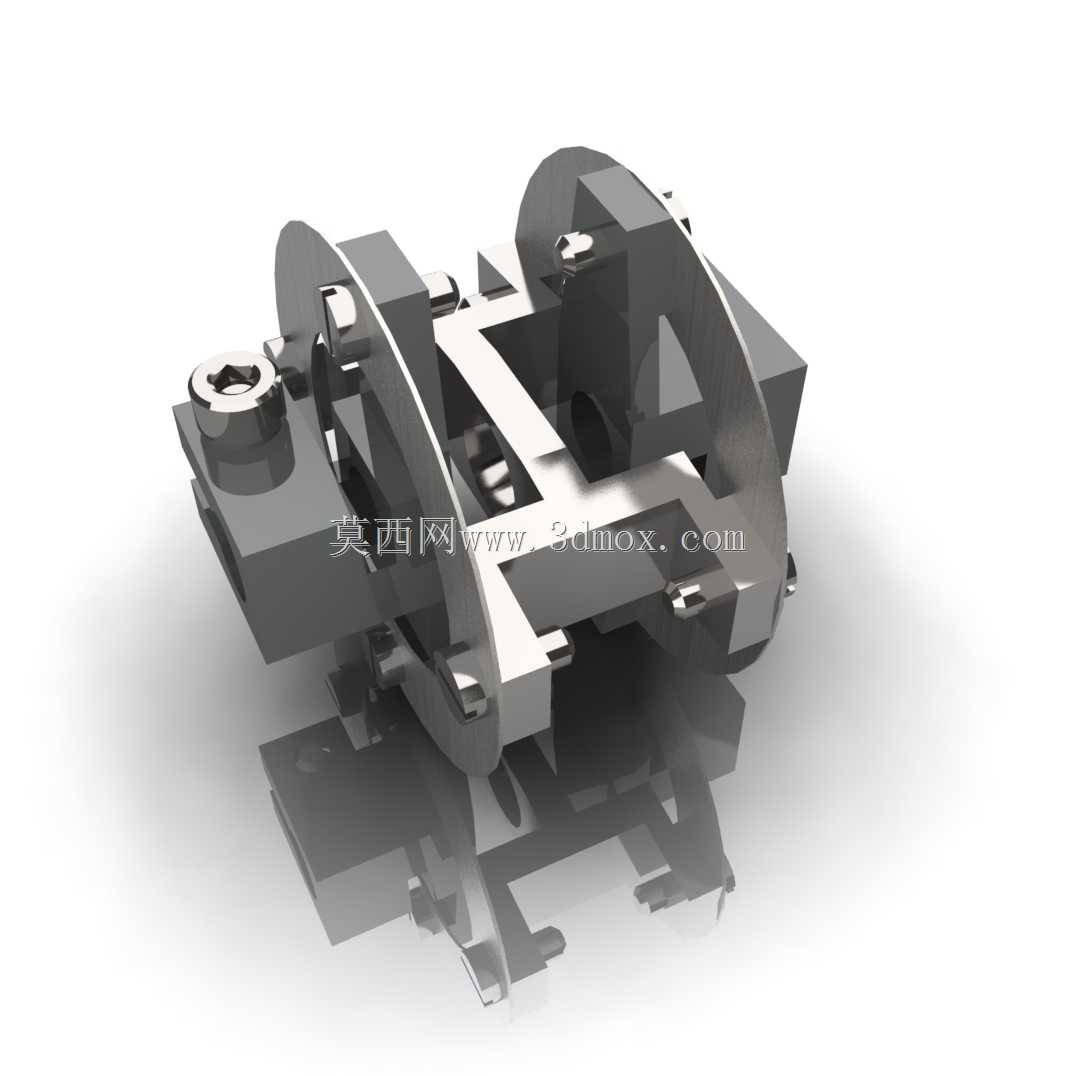

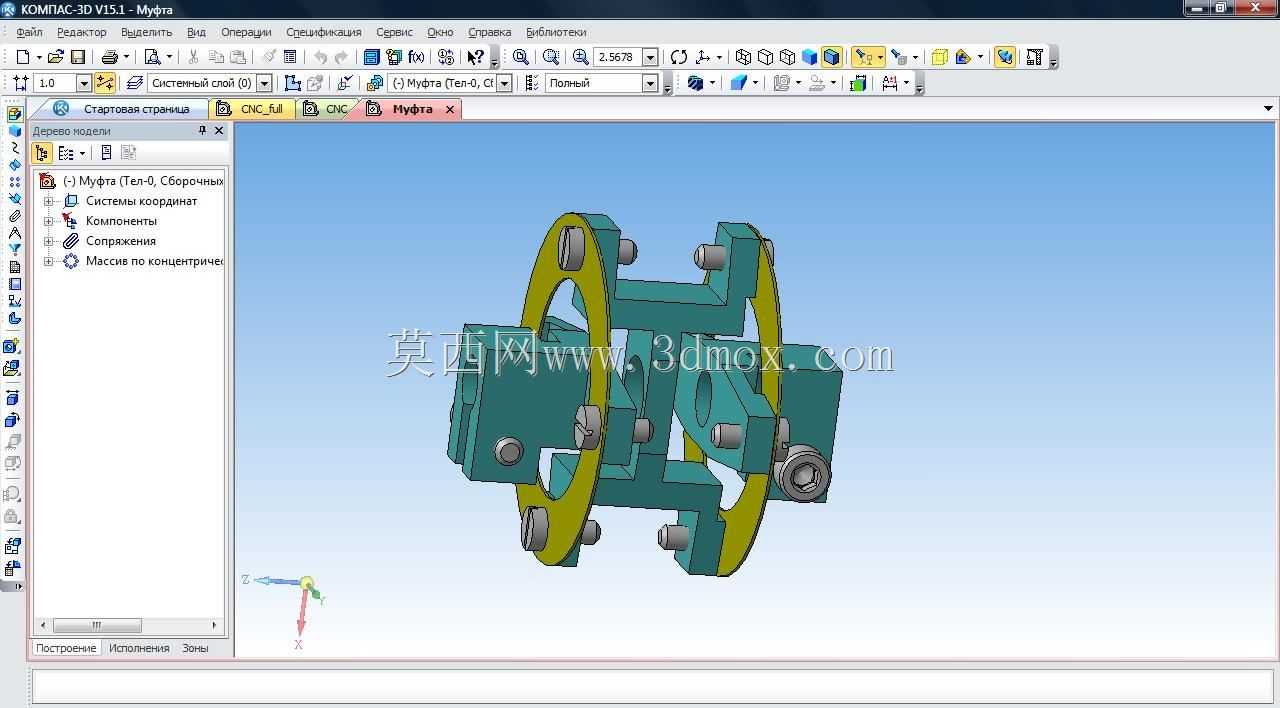

这款零背隙联轴器主要面向精密传动场景设计，常见应用于伺服电机、步进电机与负载端的动力连接环节，在半导体输送设备、高精度检测平台、数控进给轴这类对传动回差有严格要求的设备中适配性极强，能够在主动轴与从动轴存在微小径向、角向偏差的工况下，稳定传递旋转扭矩，避免因轴系安装不同心带来的附加载荷、轴承磨损、传动卡顿等问题。从结构设计逻辑来看，该联轴器采用中间十字滑块配合两侧对称夹盘的布局，两侧夹盘通过内六角锁紧螺钉分别与输入、输出轴抱紧固定，中间十字滑块的两个垂直方向凸台分别嵌入两侧夹盘的对应凹槽内，传动过程中滑块可在凹槽内做微量滑移，以此补偿两轴之间的安装偏差，同时所有配合面均采用无间隙贴合设计，从结构根源消除传动回程间隙，保证正反转切换时的传动精度，不会出现普通滑块联轴器常见的空程误差。安装边界方面，该联轴器的轴向总长度适配常见的20至40mm轴间距安装场景，两侧轴孔可根据适配轴径做对应规格调整，夹盘的外圆直径控制在合理范围，不会占用过多径向安装空间，锁紧螺钉采用内六角圆柱头形式，安装时只需从侧面操作即可完成轴系抱紧，无需额外的轴向操作空间，适配紧凑安装空间的设备布局需求。实际使用中，这种结构的联轴器相比膜片联轴器具备更强的径向偏差补偿能力，相比波纹管联轴器抗冲击载荷性能更优，不会因为瞬时过载出现膜片撕裂、波纹管变形失效的问题，同时金属材质的整体结构具备良好的导热性，在持续高速运转场景下能够及时将摩擦产生的热量导出，避免长期高温导致的结构变形、精度衰减。设计过程中对十字滑块的凸台与夹盘凹槽的配合公差做了严格控制，既保证滑移补偿的顺畅性，又不会因为配合间隙产生传动回差，所有棱边均做了倒角处理，避免安装过程中锐边划伤操作人员，同时去除应力集中隐患，提升长期交变载荷下的结构疲劳寿命。夹盘的抱紧槽采用开口式设计，锁紧时螺钉的预紧力能够均匀作用在轴孔圆周面上，抱紧力充足，不会出现大扭矩传递时的轴与联轴器相对打滑问题，同时不会因为抱紧力过大导致轴孔变形夹伤轴表面。
