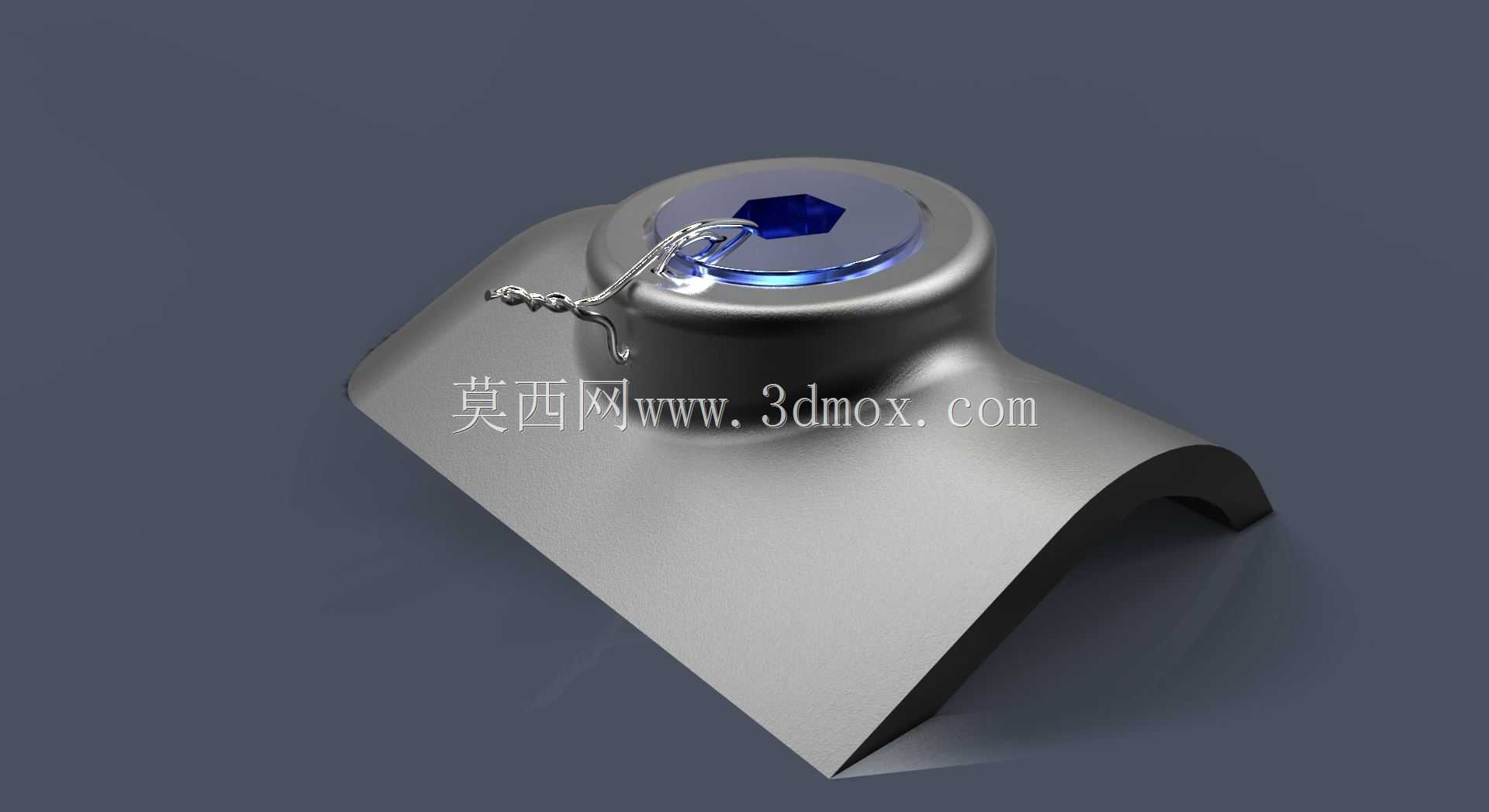

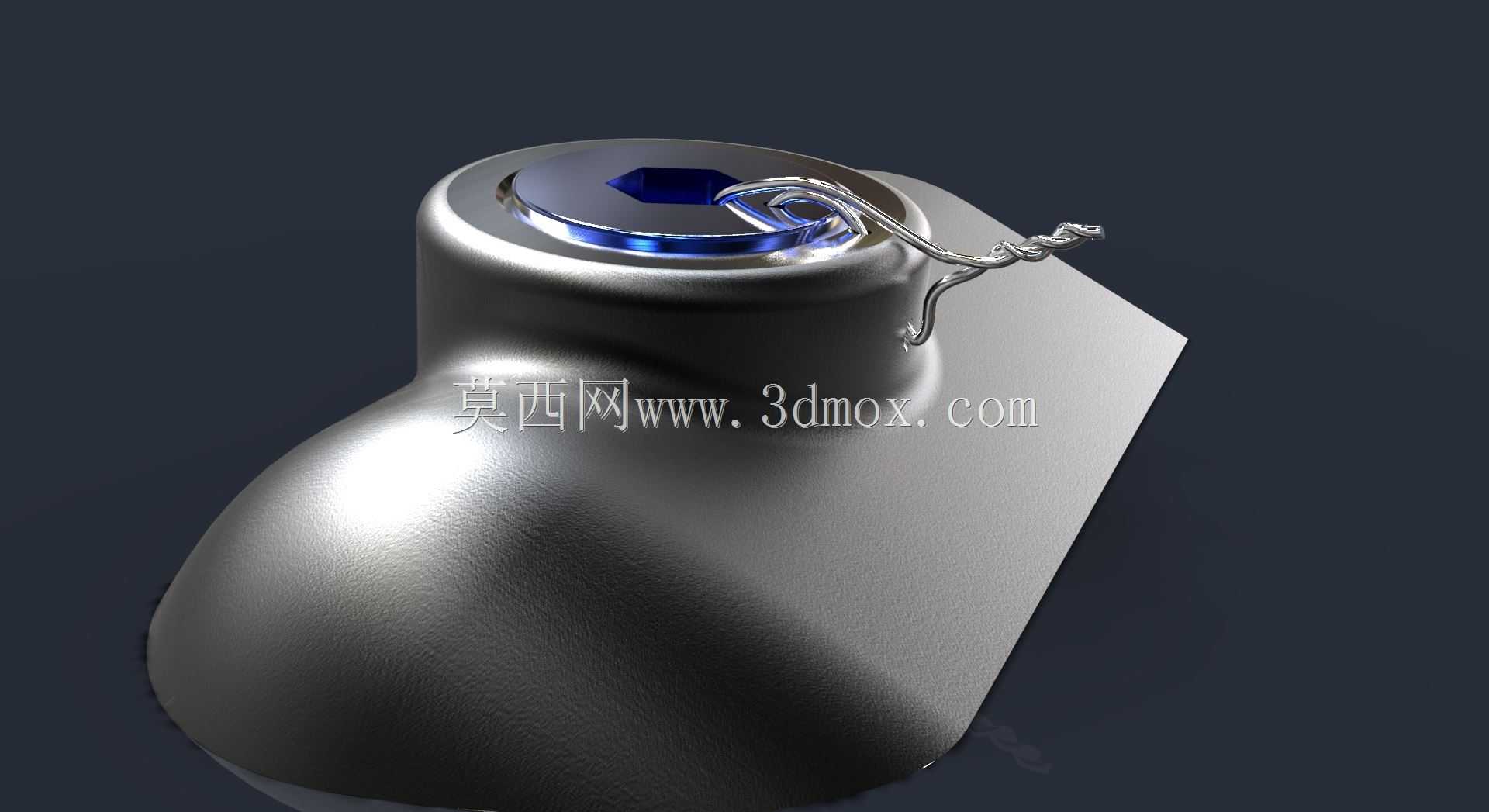

福特427发动机油底壳密封塞结构设计

在汽车发动机润滑系统的维护与结构设计中，油底壳部位的密封塞是看似微小却直接影响整机运行可靠性的关键零件，这款适配福特427机型的油底壳塞，核心作用是在发动机正常运转时封堵油底壳的放油通道，保证润滑系统的机油压力稳定，避免机油渗漏，同时在保养更换机油时，可通过拆卸该部件快速排空油底壳内的废旧机油，是动力总成日常维保环节必须接触的基础零部件。从实际装车场景来看，该部件安装在油底壳的最低位置，安装面需要匹配油底壳本体的铸造密封平面，设计时首先考虑的是密封可靠性，顶部采用内六角驱动结构，相比外六角结构能更好地承受拧紧力矩，且不会因为外部磕碰出现棱角变形导致拆装困难，配套的金属锁止钢丝结构，是为了避免车辆运行过程中发动机持续振动导致塞体松动脱落，这类锁止结构在大排量性能机型上应用较多，因为大排量发动机的振动幅值与工作温度都比普通民用机型更高，单纯依靠螺纹预紧的密封方式存在松脱风险。从结构设计思路来看，塞体的外形采用了渐变的过渡曲面，靠近密封端面的位置做了圆弧收窄，既可以减少机油流动时在塞体位置形成的涡流滞阻，也能在放油时让机油顺着曲面顺畅流出，减少残留旧机油的挂壁量。安装边界方面，该塞体的螺纹规格匹配福特427油底壳的原厂放油螺纹孔，拧紧时需要配合对应规格的密封垫片，安装后塞体突出油底壳平面的高度经过严格控制，避免车辆行驶过程中凸起部位被路面障碍物剐蹭，同时内六角的驱动深度设计兼顾了拆装便利性与结构强度，不会因为反复拆装导致内六角孔滑牙。在实际建模过程中，需要重点关注密封端面的平面度公差，以及螺纹段的同轴度要求，锁止钢丝的安装槽位置需要精准匹配钢丝的弯折角度，保证安装后钢丝能顺利卡入油底壳预设的锁止位，不会出现干涉或者锁止失效的情况。这类零件虽然尺寸不大，但直接关系到发动机润滑系统的密封性，一旦出现渗漏或者松脱，会导致机油缺失，严重时会造成发动机拉缸、轴瓦烧毁等重大故障，因此在结构设计时，每一处曲面过渡、每一个尺寸公差都需要结合实际装车的振动、温度、油压工况做匹配验证，三维建模阶段需要还原所有细节特征，包括表面的处理纹理、锁止钢丝的弯折形态，才能为后续的零部件试制、装配验证提供准确的数字模型支撑。
