汽车减震器螺旋弹簧总成三维设计

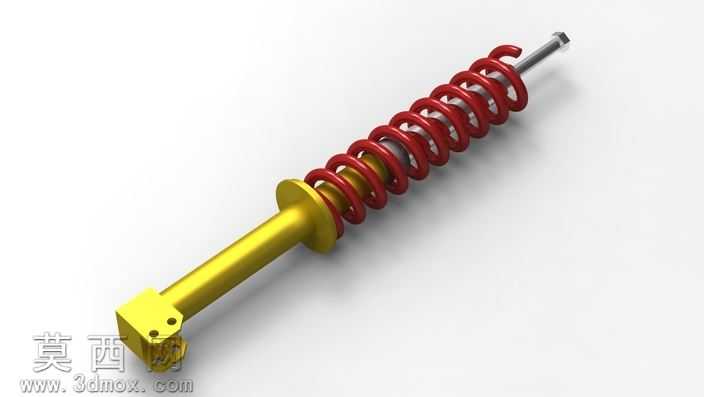

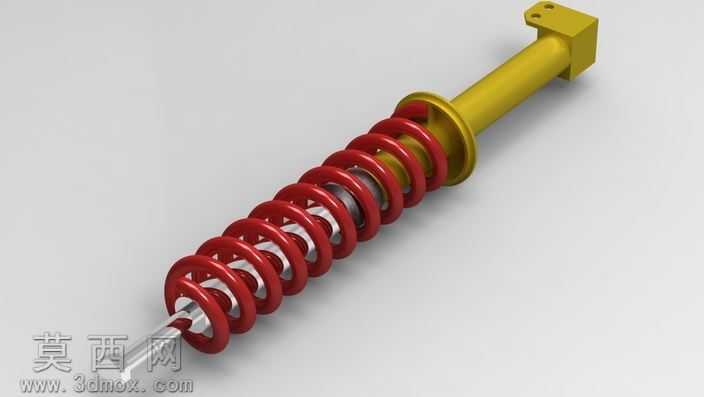

本作品为车辆悬架系统用减震器螺旋弹簧总成的三维建模设计成果，建模过程依托主流三维CAD软件完成全参数化构建，从核心结构尺寸定义出发，先完成上端方形安装支座的特征建模，该支座预留两个同轴安装孔位，用于与车身侧安装点位实现刚性连接，支座与活塞杆衔接处做了圆角过渡处理，避免应力集中引发的结构失效。活塞杆部分采用等直径圆柱特征构建，表面做光滑质感处理，还原金属杆件的加工精度要求，活塞杆外侧设置限位挡圈结构，用于约束螺旋弹簧的上端安装位置，避免弹簧工作过程中出现径向窜动。核心的螺旋弹簧部分采用螺旋扫描特征完成建模，严格按照等节距圆柱螺旋弹簧的参数规范设定螺距、弹簧中径、簧丝直径参数，弹簧两端做并圈磨平处理，保证两端支撑面的平整度，匹配实际弹簧的加工工艺要求。下端活塞杆伸出段做缩径处理，用于连接车轮侧的安装支座，还原减震器总成的实际装配逻辑。材质渲染阶段，上端安装支座、活塞杆及限位结构采用亮黄色金属漆材质，添加细微的金属颗粒质感与低粗糙度反光效果，模拟钢制构件经电泳涂装后的表面状态；螺旋弹簧部分采用高饱和度红色烤漆材质，设置适中的反光度与轻微的橘皮纹理，还原弹簧表面喷塑处理的视觉效果；背景采用浅灰色哑光地面，添加柔和的环境漫反射光照，搭配主光源投射的软阴影，将整个减震器总成的结构层次清晰呈现，各部件的衔接关系、比例关系完全参照实车减震器的结构比例设定。设计过程中重点考量了减震器的功能实现逻辑，弹簧作为弹性元件承担路面冲击的缓冲作用，活塞杆与内部阻尼结构配合实现震动衰减，上端安装座的方形结构设计兼顾了安装便利性与连接强度，整体模型无多余特征，各部件的装配间隙符合实际工程设计要求，既可以作为悬架系统结构教学的演示模型，也可用于车辆零部件设计的参考样例，模型构建过程中对弹簧的螺旋升角、并圈长度等细节参数做了精准还原，保证模型结构与实物的一致性，渲染阶段通过材质区分不同功能部件，让观看者可以快速识别各部分的结构功能，光照设置避开了过强的高光反射，保证结构细节不会被反光遮挡，完整呈现减震器总成的外观形态与结构特征。
