可调式快速定位卷管工装结构设计

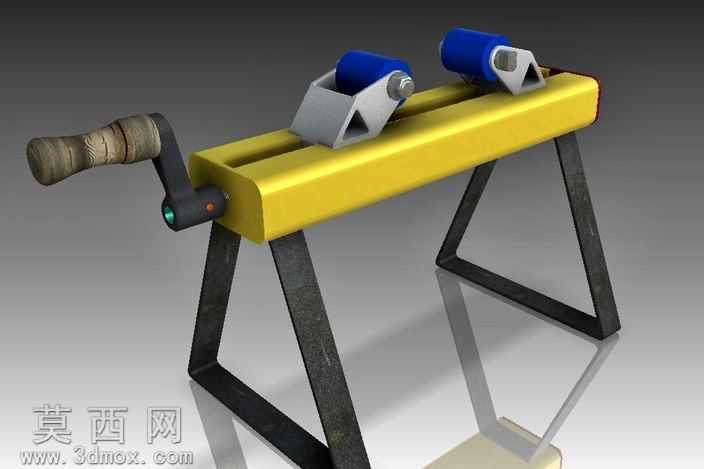

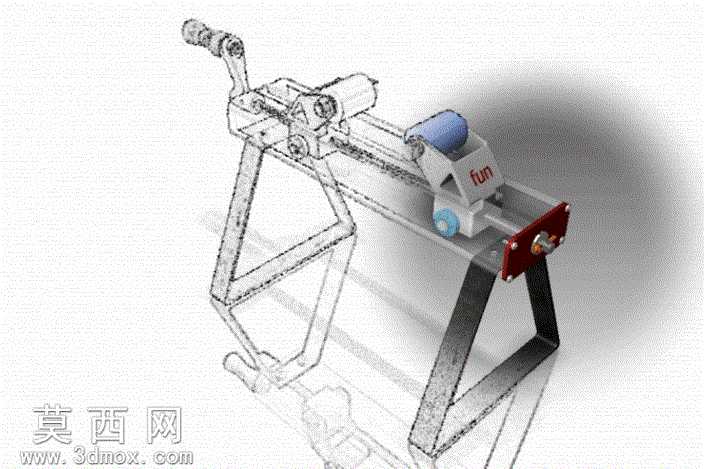

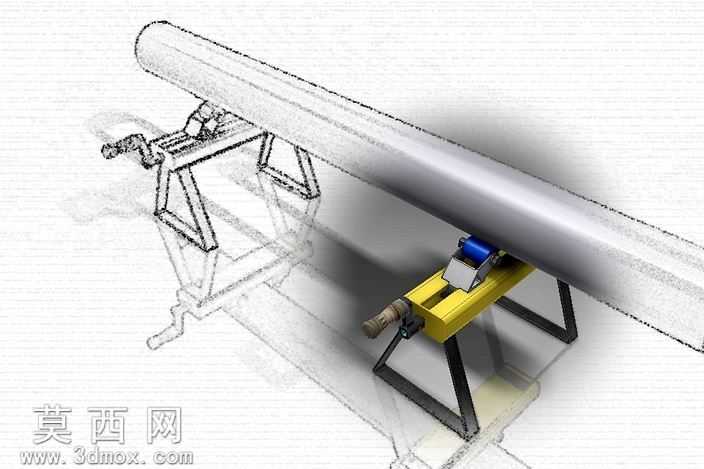

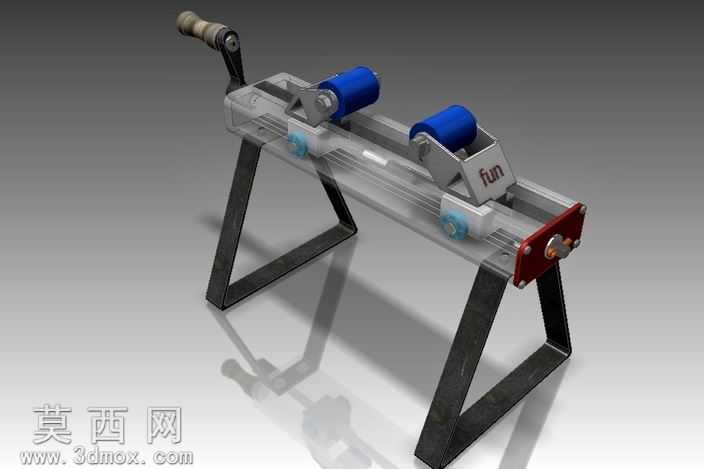

本作品为可调式卷管定位工装的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，首先对工装的三角支撑机架进行基准定位，通过焊接结构的特征建模还原机架的刚性支撑形态，确保机架部分的倾斜角度、支撑腿跨度符合实际工装的承重受力需求，避免卷管作业过程中出现结构晃动。针对核心的卷管滚筒组件，建模时严格匹配管子快速定位的功能需求，设计了可沿轴向调整位置的滑动导向座，导向座与横向导轨之间采用间隙配合的装配约束，还原实际使用中可灵活滑移调整的结构特性，导向座上配套的压辊组件采用橡胶材质的外观渲染设置，模拟实际作业中压紧管材、避免管材表面划伤的接触特性。摇臂驱动部分采用曲柄摇杆的结构逻辑建模，摇臂与传动轴之间添加键连接的配合约束，还原手动驱动时的扭矩传递路径，端部的锁紧旋钮采用红色工程塑料的材质渲染，与金属材质的机架、传动轴形成明确的视觉区分，便于使用者快速识别操作部件。渲染阶段采用素描风格的可视化效果，在保留结构轮廓清晰度的同时，突出各部件的装配层次，金属机架部分赋予磨砂钢材的材质属性，传动部件赋予光亮金属的材质属性，操作件赋予差异化的非金属材质，让整体结构的功能分区一目了然。设计思路围绕管子从任一侧快速定位卷收的核心需求展开，摒弃了传统卷管设备固定导向位的缺陷，通过可滑移调整的导向座适配不同规格、不同进料方向的管材卷收作业，三角支撑结构在保证结构刚性的同时减少了整体用料，手动驱动的结构设计无需外接动力源，适配小型加工场景下的灵活卷管作业需求，各转动部件均添加了对应的限位结构建模，避免作业过程中出现部件脱出、移位的问题，整体装配完成后进行了干涉检查，确保所有活动部件在全行程调整范围内无结构干涉，完全满足实际加工场景下的使用功能要求。
