带齿轮弹簧的侧装式机械传动组件

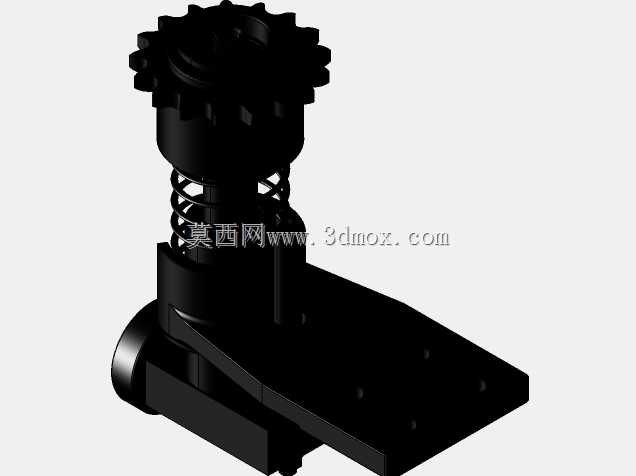

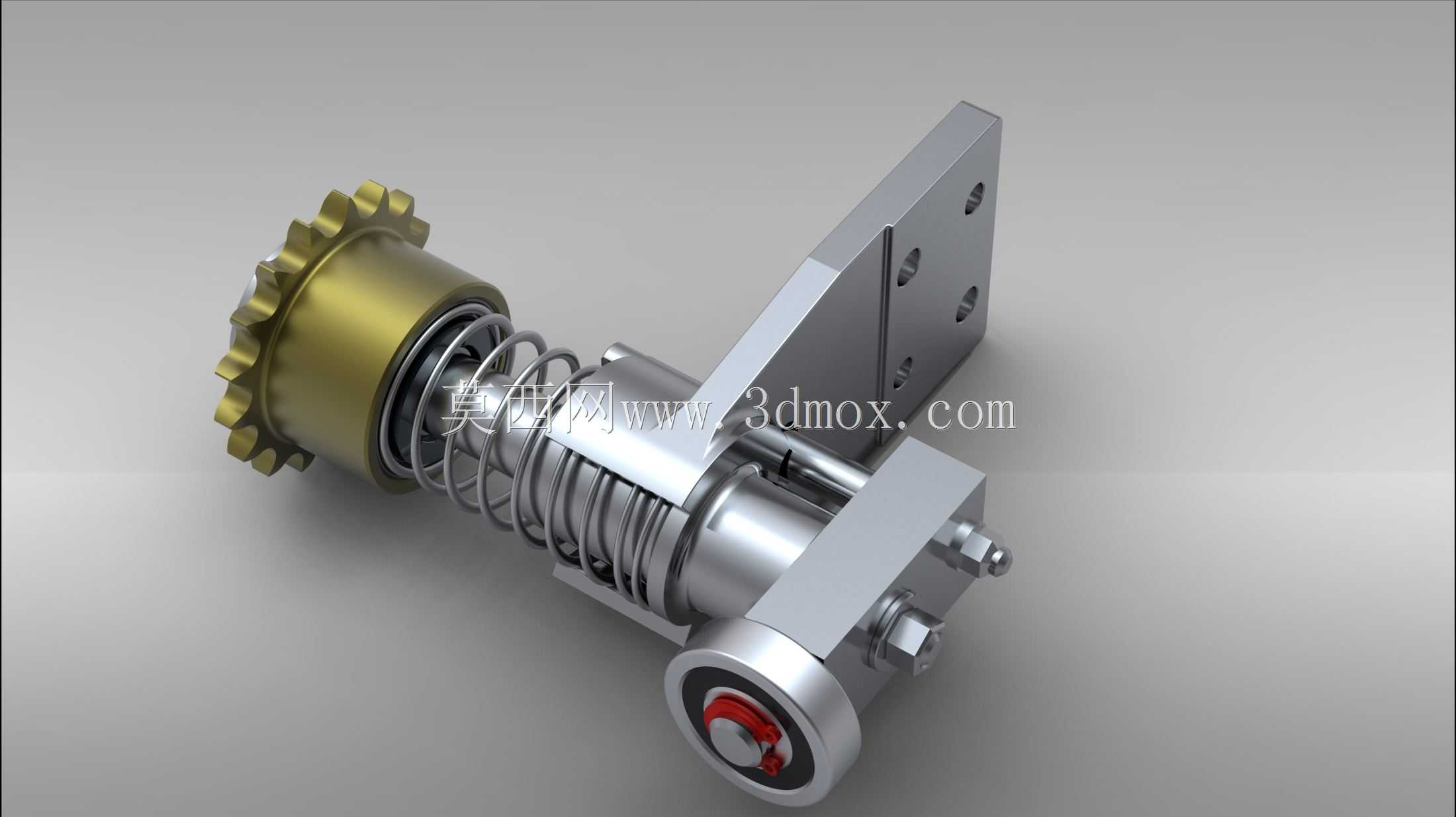

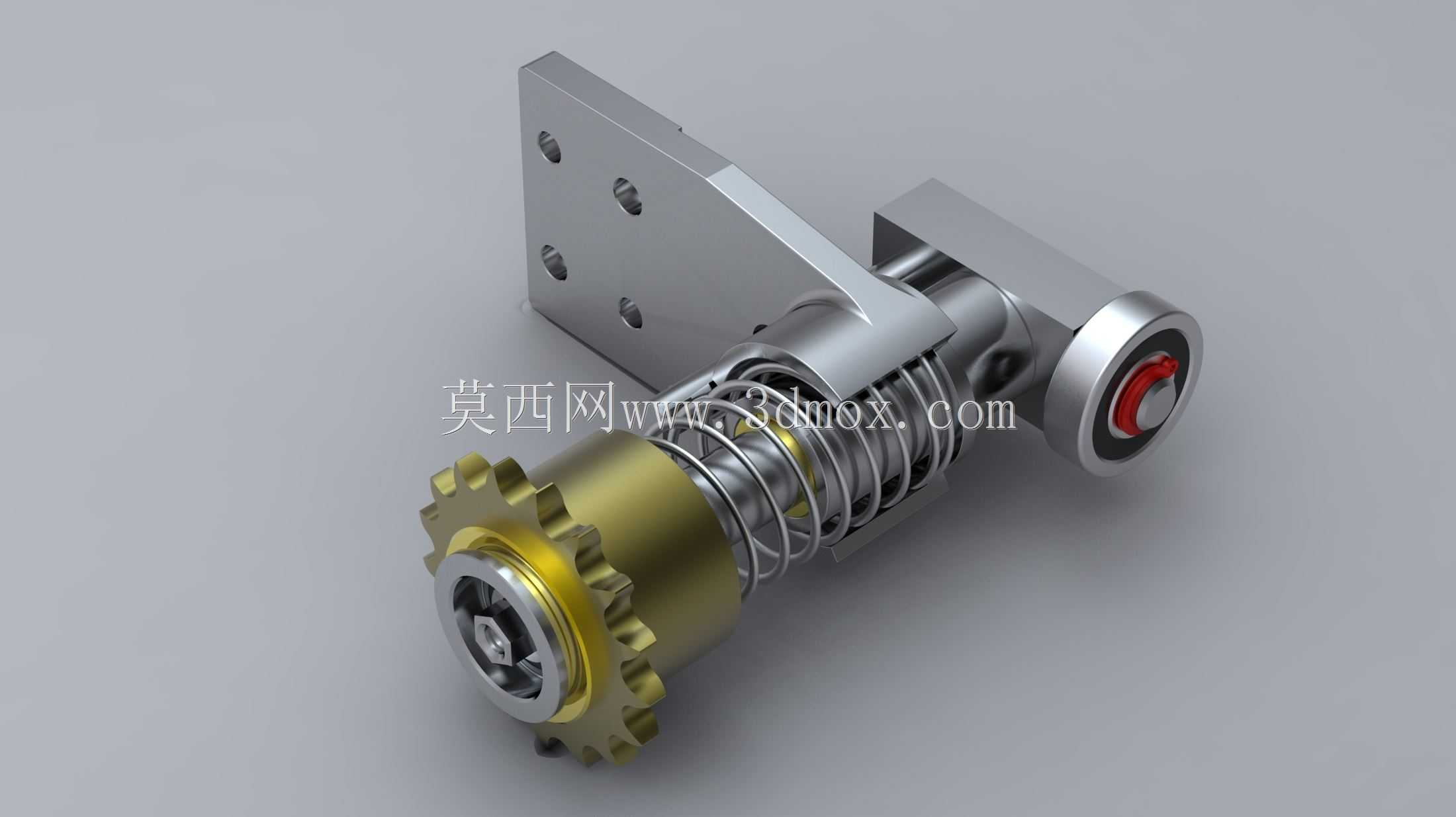

这套侧装式传动组件常应用在小型自动化输送线的侧边张紧工位、包装设备的间歇进给单元以及非标工装的定位缓冲结构中，核心作用是在设备运行过程中提供稳定的轴向预紧力，同时通过端部齿轮完成动力的啮合传递，配合底部滚轮实现接触式进给的位移补偿。从结构设计逻辑来看，组件采用侧置安装板作为承载基体，安装板上预留的多组通孔可适配不同孔距的设备侧壁安装需求，安装时无需额外加工转接板，能直接通过螺栓固定在设备机架的侧立面，有效节省设备内部的横向安装空间。组件核心的传动段采用阶梯轴结构，轴身嵌套的圆柱压缩弹簧经过刚度匹配设计，预紧行程控制在合理区间，当端部齿轮受到啮合反向冲击力时，弹簧可吸收80%以上的轴向冲击载荷，避免齿轮硬接触出现崩齿问题，同时能自动补偿齿轮啮合过程中的齿侧间隙，保证传动过程的平稳性，减少运行过程中的异响。端部的带齿链轮采用齿形淬火处理，齿面硬度满足中低速轻载传动的耐磨需求，可适配对应节距的链条完成动力输入，也可直接与同模数的圆柱齿轮啮合传递扭矩。轴身靠近安装板的位置设置了导向铜套，可保证轴体在弹簧伸缩过程中始终保持轴向直线运动，不会出现偏载卡滞的问题。底部的带轴承滚轮采用包胶外圈设计，在作为压紧轮使用时，既能提供足够的压紧力，又不会刮伤被输送工件的表面，滚轮内部的深沟球轴承可保证滚轮在高速转动下的同轴度，减少滚动阻力。整套组件的安装边界经过优化，安装板的垂直高度、轴体的伸出长度以及滚轮的最低点位置都经过尺寸校核，安装后不会与设备内部的其他传动部件产生运动干涉，在进行设备改造时，可直接替换原有同安装尺寸的张紧组件，无需重新调整周边的传动布局。在实际选型应用中，可根据设备的传动负载大小更换不同刚度的弹簧，也可更换不同齿数的端部齿轮来调整传动比，适配不同的运行速度需求，组件的所有可拆卸部件都采用标准紧固件连接，后期维护更换易损件时无需整体拆解组件，可直接在设备安装位完成零件更换，大幅降低设备的停机维护时间。
