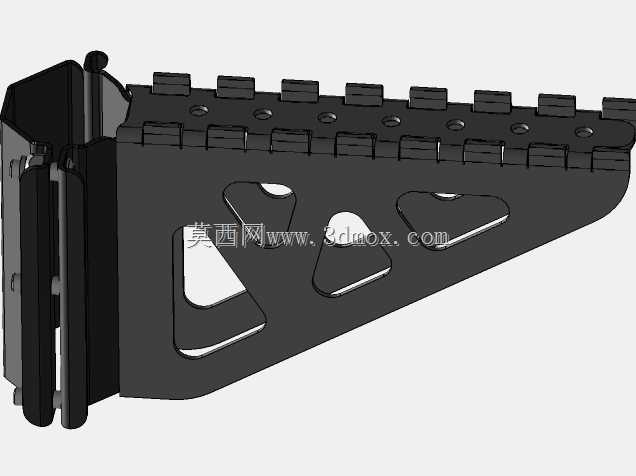

R22直升机滑橇前直立支架辅助脚钉结构

在轻型直升机的滑橇式起落架系统设计中，辅助脚钉是地面停靠、系留固定作业环节里容易被忽略但直接影响地面操作安全性的小型结构件，本次呈现的脚钉结构专门适配R22系列直升机的滑橇前直立支架安装位，是配套起落架系统的附属功能构件。从实际使用场景来看，这类脚钉主要承担两个核心作用：其一，直升机在非铺装野外场地临时停靠时，脚钉可插入松软土层、草皮地面，抵消滑橇管在光滑或松软地面的侧向滑移趋势，避免地面阵风、人员上下机带来的重心偏移导致机体侧滑；其二，地面系留作业时，脚钉可作为辅助系留挂点的受力支撑结构，配合专用系留索完成机体的地面固定，尤其在开阔停机坪遭遇突发强对流天气时，多挂点的固定方式能大幅降低起落架的单点受力负荷。从结构设计思路上看，该脚钉采用三角镂空的悬臂式主体构型，主体安装面预留了与前直立支架匹配的等距安装孔位，孔位间距完全匹配R22前直立支架的预装螺孔位置，安装时无需对原有支架做二次打孔加工，直接通过标准紧固件即可完成装配，不会破坏原有起落架的结构应力分布。主体部分的镂空设计并非单纯为了减重，三个不同轮廓的镂空槽分别对应不同方向的受力传导路径：靠近安装侧的大三角镂空主要分散垂直方向的停靠冲击力，中部的水滴形镂空承担侧向滑移时的剪切力，靠近外侧的小三角镂空则用于平衡系留作业时的斜向拉力，在保证整体结构刚度满足通航设备适航要求的前提下，尽可能降低构件自身重量，避免给前直立支架增加额外的负重负担。安装边界方面，该脚钉的安装面完全贴合前直立支架的外侧安装平面，构件整体向滑橇外侧延伸的长度控制在安全范围内，不会超出直升机主旋翼的地面投影安全边界，也不会在飞行过程中产生额外的气动阻力，构件下缘与滑橇管下缘保持齐平，停靠时脚钉可与滑橇管同时接触地面，不会出现单点受力导致的构件变形。主体上沿集成的齿状凸起结构，可作为地面维护人员的临时踩踏借力点，方便检修人员对直升机前部的航电设备、旋翼连接构件做日常检查，齿状结构的凸起高度经过反复校核，既可以保证踩踏时的摩擦力，又不会剐蹭维护人员的作业服，也不会在人员意外磕碰时造成尖锐伤害。从材料适配的角度，该结构的壁厚设计预留了足够的加工余量，既可以采用航空铝合金一体铣削成型满足轻量化需求，也可以采用高强度结构钢做表面镀锌处理满足高盐雾使用环境的防腐要求，不同材料选型下的安装接口尺寸完全一致，可根据实际作业场景的需求灵活选择加工方案，不需要调整原有支架的配套尺寸。
