螺栓装袋一体式分配器结构设计

　　在紧固件生产、五金标准件仓储配送的作业场景中，螺栓类零件的定量分装一直是产线末端、仓储出库环节的高频作业项，传统人工计数装袋不仅效率低下，还容易出现数量误差，混装不同规格螺栓的问题也时有发生，这款一体式分配器正是针对螺栓装袋工序的痛点开发的专用执行机构，可直接对接上游螺栓排序送料机构，完成单批次定量螺栓的导送、落料动作，实现装袋工序的半自动化作业。

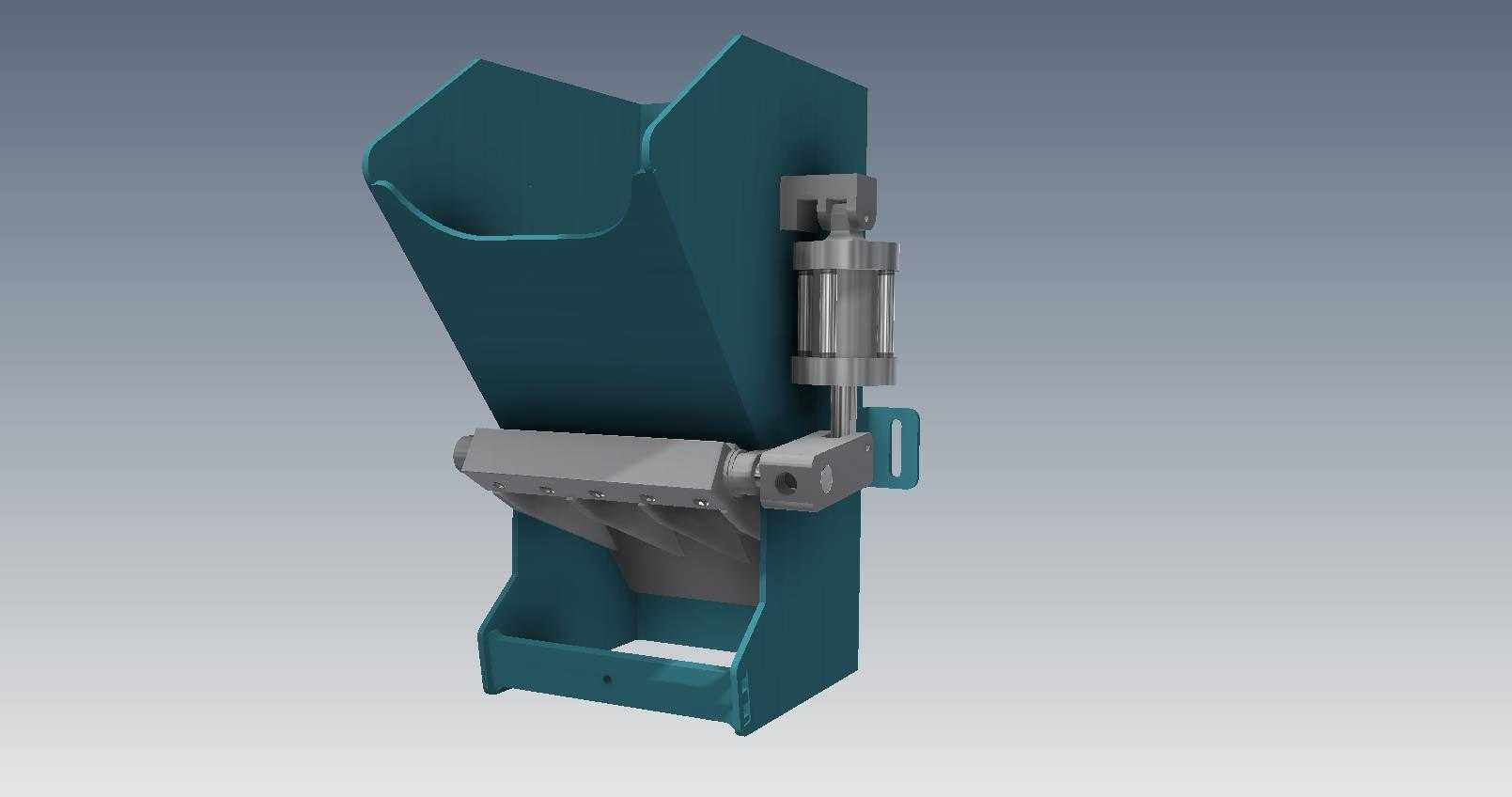

　　从结构设计逻辑来看，整个分配器采用立式集成布局，主体承载结构采用钣金折弯焊接成型，相比型材拼接的结构，钣金壳体的整体刚性更均匀，同时能更好地控制整体外形尺寸，减少不必要的安装空间占用。上部的敞口式受料斗做了大倾角导料斜面设计，内壁无直角死角，可避免螺栓在滑落过程中卡滞，不管是外六角螺栓、内六角圆柱头螺栓还是带垫片的组合螺栓，都能顺着斜面顺畅滑落到下部的定量容腔内，不会出现零件搭桥、堆积的情况。

　　驱动部分采用标准气缸作为执行动力，气缸的直线往复动作通过摆臂结构转化为容腔翻板的开合动作，相比电机驱动的结构，气缸驱动的响应速度更快，动作逻辑简单，不需要额外配置复杂的减速与传动组件，现场接入工厂常规压缩空气气源即可使用，维护成本更低，也更适合紧固件车间多粉尘、多金属碎屑的作业环境。翻板与容腔的配合面做了贴合间隙控制，间隙值控制在小于对应规格螺栓螺杆直径的1/3，避免小规格螺栓从缝隙中漏出，同时翻板的开合行程做了限位设计，全开状态下料口完全敞开，可保证整批螺栓在0.5秒内全部落入下方的包装袋中，不会有零件残留在容腔内，保证每袋分装数量的准确性。

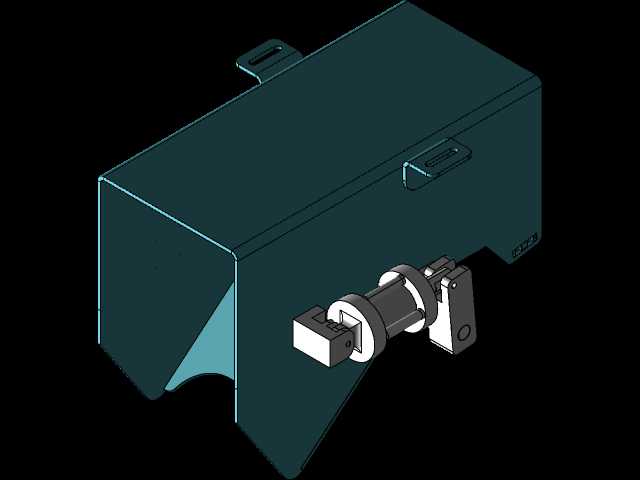

　　安装边界方面，整个分配器的底部预留了标准安装孔位，可直接固定在装袋工位的工作台支架上，侧面预留的气源接口采用常规快插接口规格，不需要额外定制转接接头，设备的整体重心落在安装面的中心区域，气缸动作时的冲击力不会导致设备出现明显晃动，不需要额外做配重加固。设备的侧面预留了传感器安装位，可根据实际产线需求加装物料检测传感器，当容腔内螺栓填满时给出信号触发气缸动作，也可对接上游排序设备的送料节拍，实现整个分装流程的联动控制，不需要人工手动触发动作。

　　在细节设计上，所有与螺栓接触的内壁面都做了去毛刺处理，避免螺栓滑落过程中表面镀层被刮伤，影响成品外观质量；气缸的安装座采用腰型孔设计，可根据实际使用的螺栓规格调整气缸行程，适配不同长度、不同头型螺栓的分装需求，不需要更换整套结构，只需要调整行程限位即可快速切换生产规格，适配多品种小批量的紧固件分装场景。整个结构没有复杂的异形加工件，绝大多数零部件都是标准件与常规钣金加工件，加工成本低，后期易损件更换方便，适合中小五金加工厂、紧固件仓储点的实际使用需求，可有效降低人工分装的劳动强度，提升装袋工序的作业准确率与效率。
