墙体嵌入式穿通传递小门结构设计

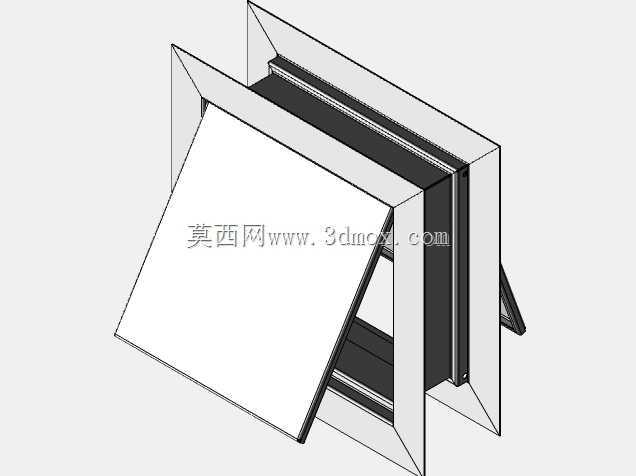

　　在洁净车间、实验室、物料传递隔间、宠物互动墙体以及小型服务窗口的场景中，经常会遇到需要在分隔墙体上开设小型传递通道的需求，常规平开门占用两侧空间大，推拉门需要预留横向滑移距离，而这款嵌入式小穿墙门的结构，刚好适配这类窄空间、小尺寸通道的使用需求。从结构设计逻辑来看，这款小门采用双框体夹墙的安装思路，安装时不需要对墙体开洞边缘做复杂的装饰收边，两个框体分别从墙体两侧嵌入预留洞口，通过框体自身的折边结构夹紧墙体厚度方向的两个端面，配合密封胶条就能完成洞口的封闭固定，安装容错率高，适配常规100mm到240mm厚度的轻质隔墙、砖混墙体，不需要额外做预埋构件，后期更换维护也只需要拆卸单侧框体即可完成操作。门扇部分采用上翻式开启结构，

　　铰链设置在洞口上沿位置，开启时门扇向上翻折贴合墙体外侧，不会占用洞口两侧的通行或操作空间，相比侧开式小门，不会因为门扇开启遮挡侧边的操作台或置物空间，在空间局促的传递场景下优势明显。门扇与框体的接触位置设置了整圈的密封胶条，关闭时能实现基础的隔尘、隔味、隔音效果，适配洁净区与非洁净区之间的小件物料传递，也能用于家庭场景中猫砂盆与外部空间的分隔传递，避免异味扩散。从尺寸边界来看，这款小门的洞口预留尺寸适配常规200mm到400mm见方的小型洞口，门扇开启角度最大可达到105度，开启后门扇与墙面平行，不会出现下坠磕碰的问题，铰链位置自带阻尼限位结构，开启到最大角度时能自动保持定位，不会因为重力自行回落夹手。框体的折边宽度设计为30mm，

　　能完全遮盖墙体开洞产生的毛边，不需要额外做门套收边，降低现场施工的复杂度。门扇面板采用平板式设计，表面没有突出的把手结构，采用按压式弹开锁扣，轻按门扇下部就能自动弹开一条缝隙，伸手即可拉开门扇，关闭时按压到位就能自动锁止，表面平整无突出构件，不容易勾挂传递的物料，也方便日常清洁擦拭，没有卫生死角。在实际应用中，这类小穿墙门还可以根据使用场景调整密封等级，如果用于医疗场所的标本传递，可以在胶条位置增加磁吸结构提升密封性能，如果用于普通的物料传递，采用常规的橡胶胶条即可满足使用需求。设计过程中需要重点关注框体的刚度，因为夹墙安装的结构完全依靠框体自身的强度保持形态，所以框体采用1.2mm以上厚度的钣金折弯成型，折边位置增加加强筋结构，

　　避免长期使用后框体变形导致门扇关闭不严。门扇的厚度控制在20mm以内，保证翻折时不会和框体产生运动干涉，铰链的承重能力按照门扇重量的1.5倍做冗余设计，长期频繁开启也不会出现铰链松动、门扇下垂的问题。另外在框体与墙体接触的位置，预留了打胶槽，安装时在槽内注入中性密封胶，既能提升固定强度，也能避免墙体缝隙透风漏尘。不同于大型的传递窗设备，这款小穿墙门结构简单，成本更低，安装便捷，不需要配套电气联锁或者紫外消毒结构，适用于对密封和隔离要求不高的日常传递场景，比如宠物店的宠物投喂传递、家庭墙体两侧的小件物品传递、车间工位之间的小零件快速传递、服务窗口的小件单据物品传递等场景，相比复杂的传递设备，轻量化的结构更适合小尺寸洞口的改造需求，不需要破坏原有墙体的主体结构，只需要开出对应尺寸的洞口即可完成安装，后期如果不需要使用，也可以快速拆卸，对墙体的破坏程度极小。
