RC派珀J3小熊轻型航模飞机结构设计

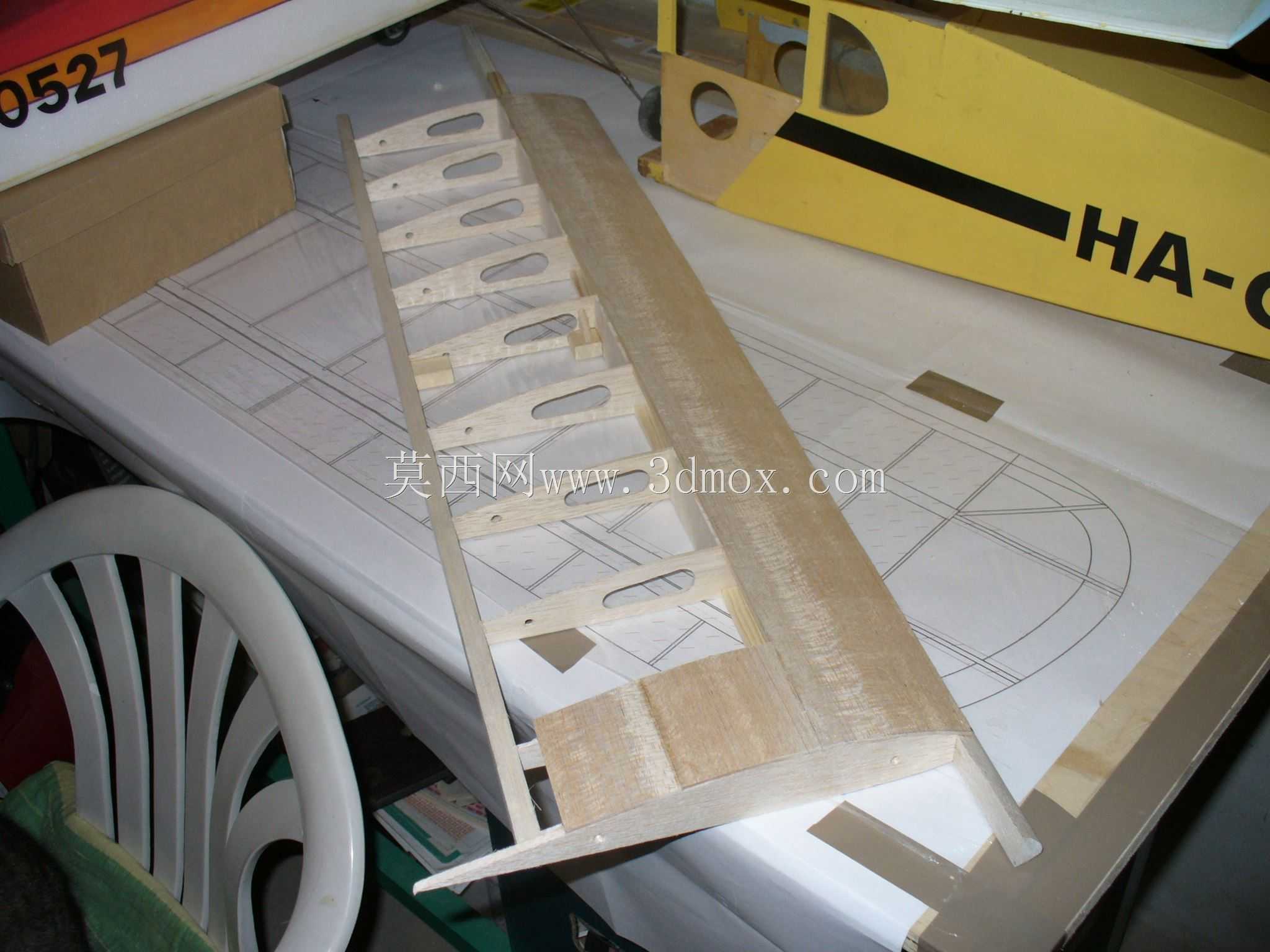

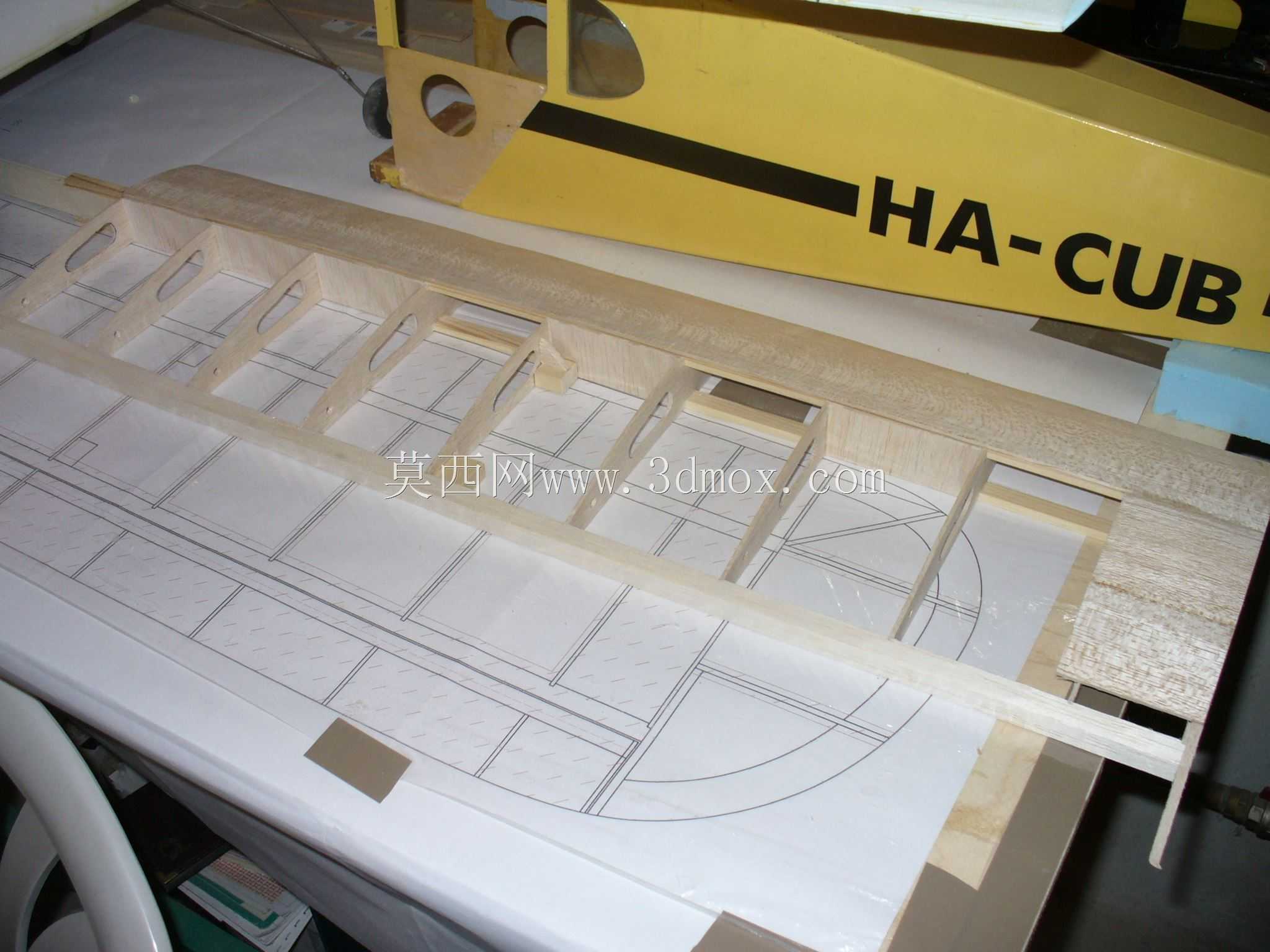

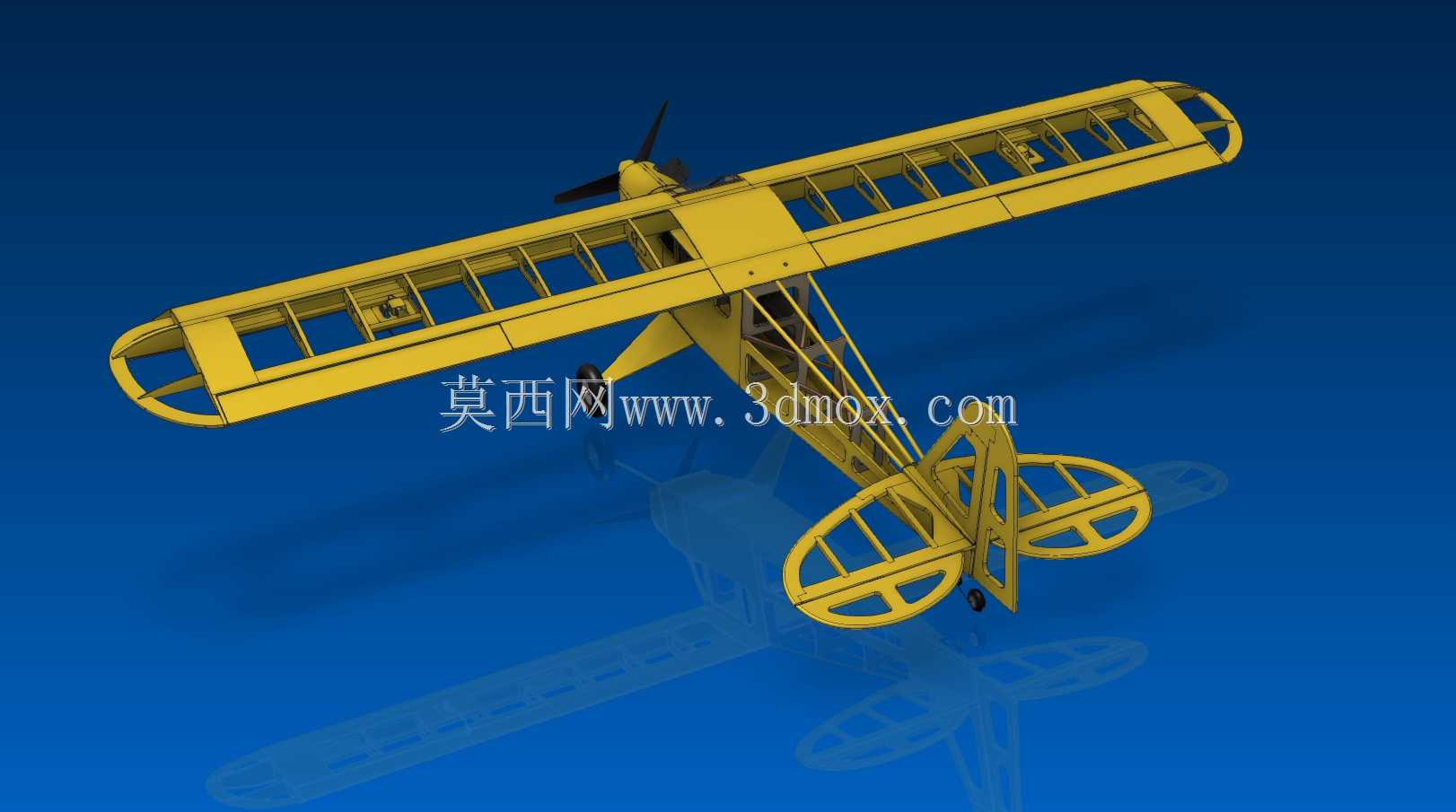

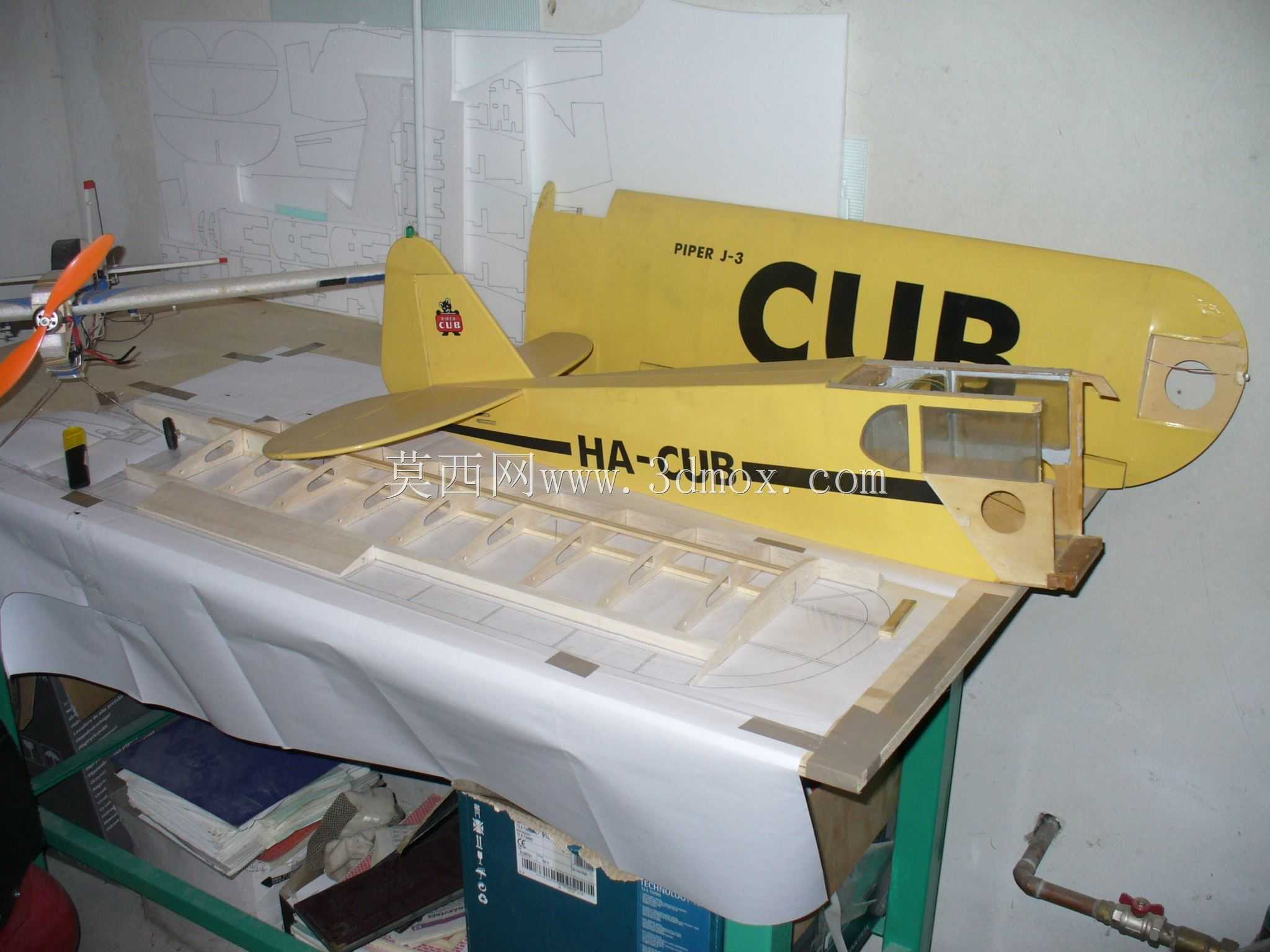

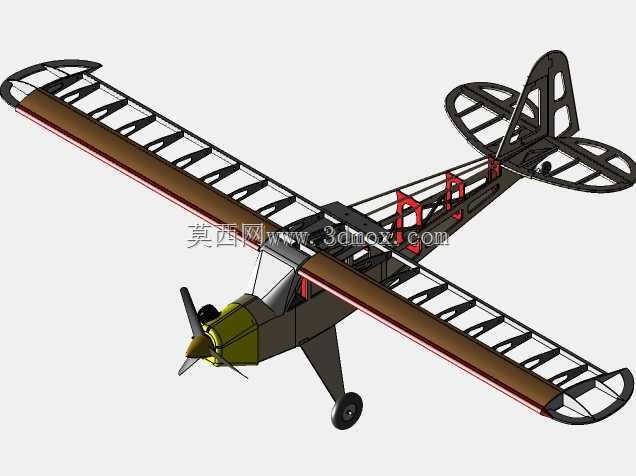

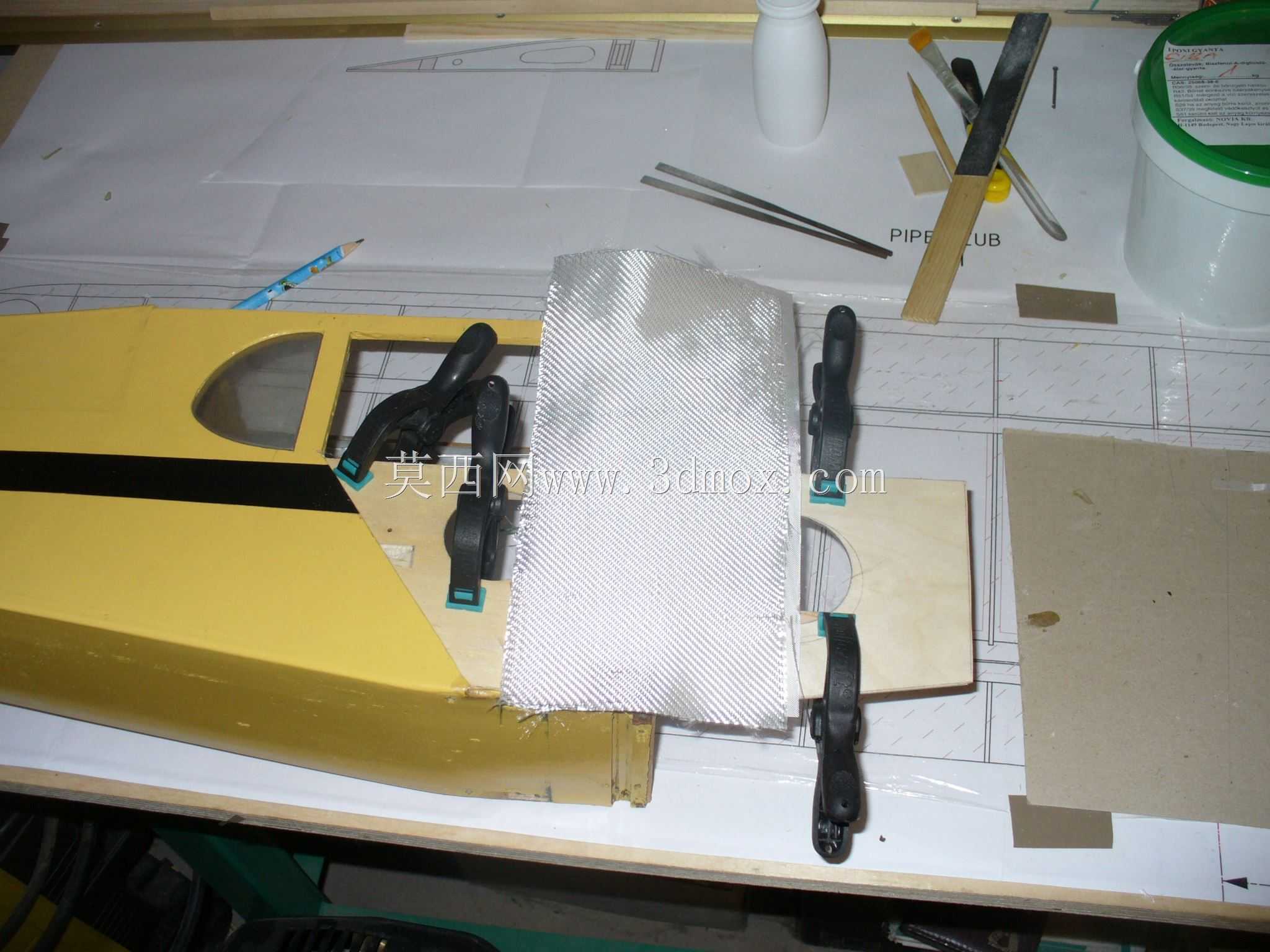

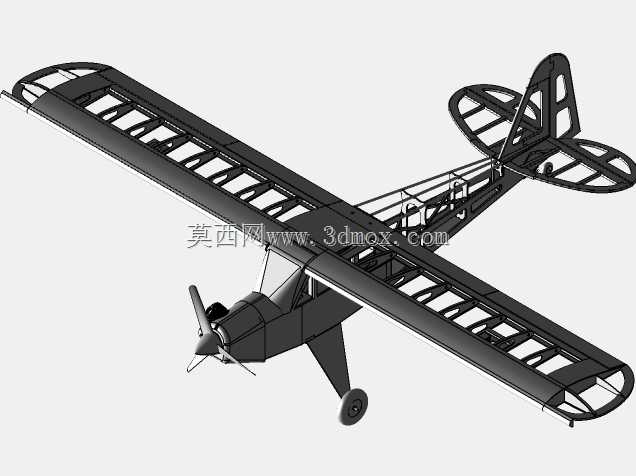

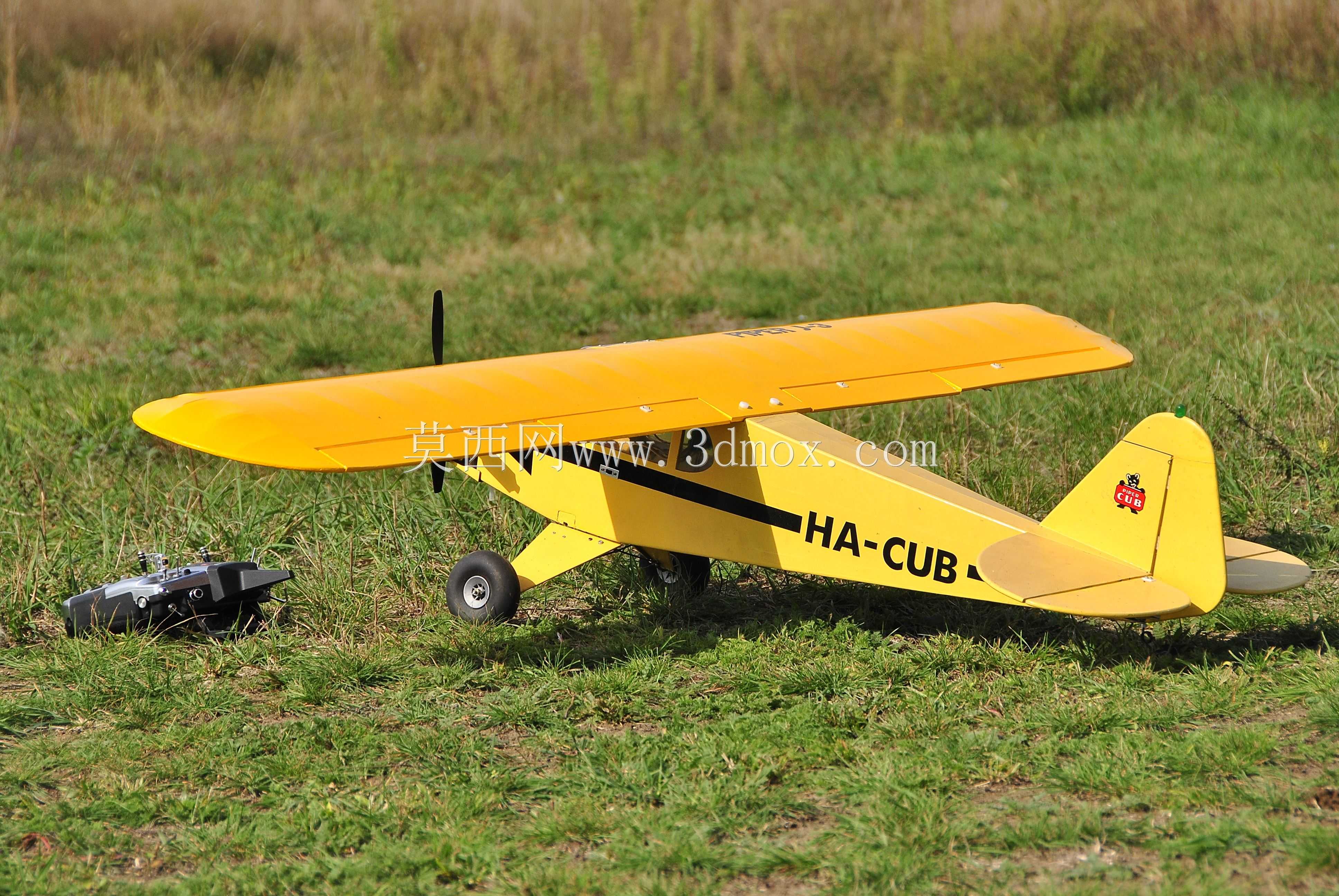

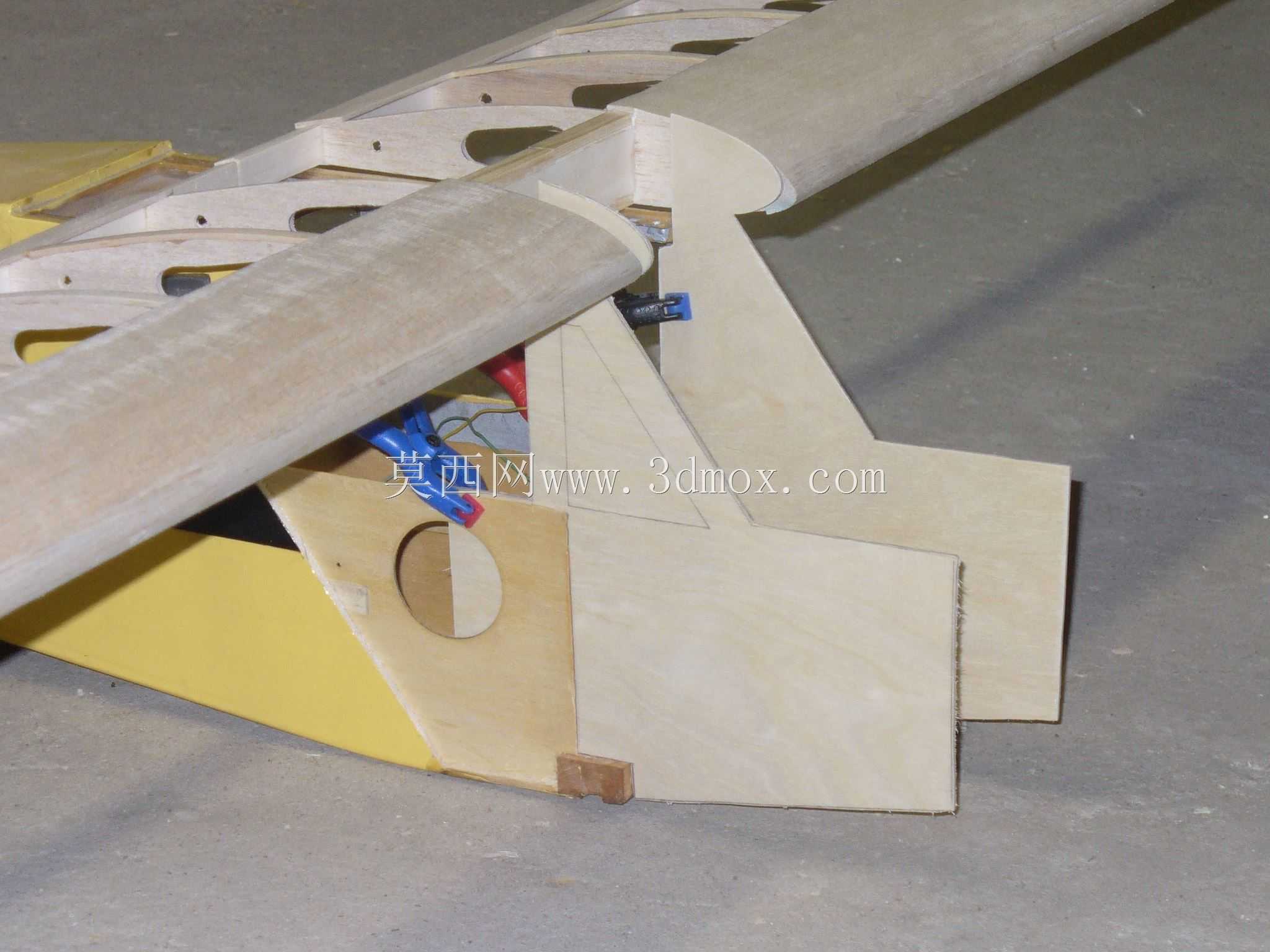

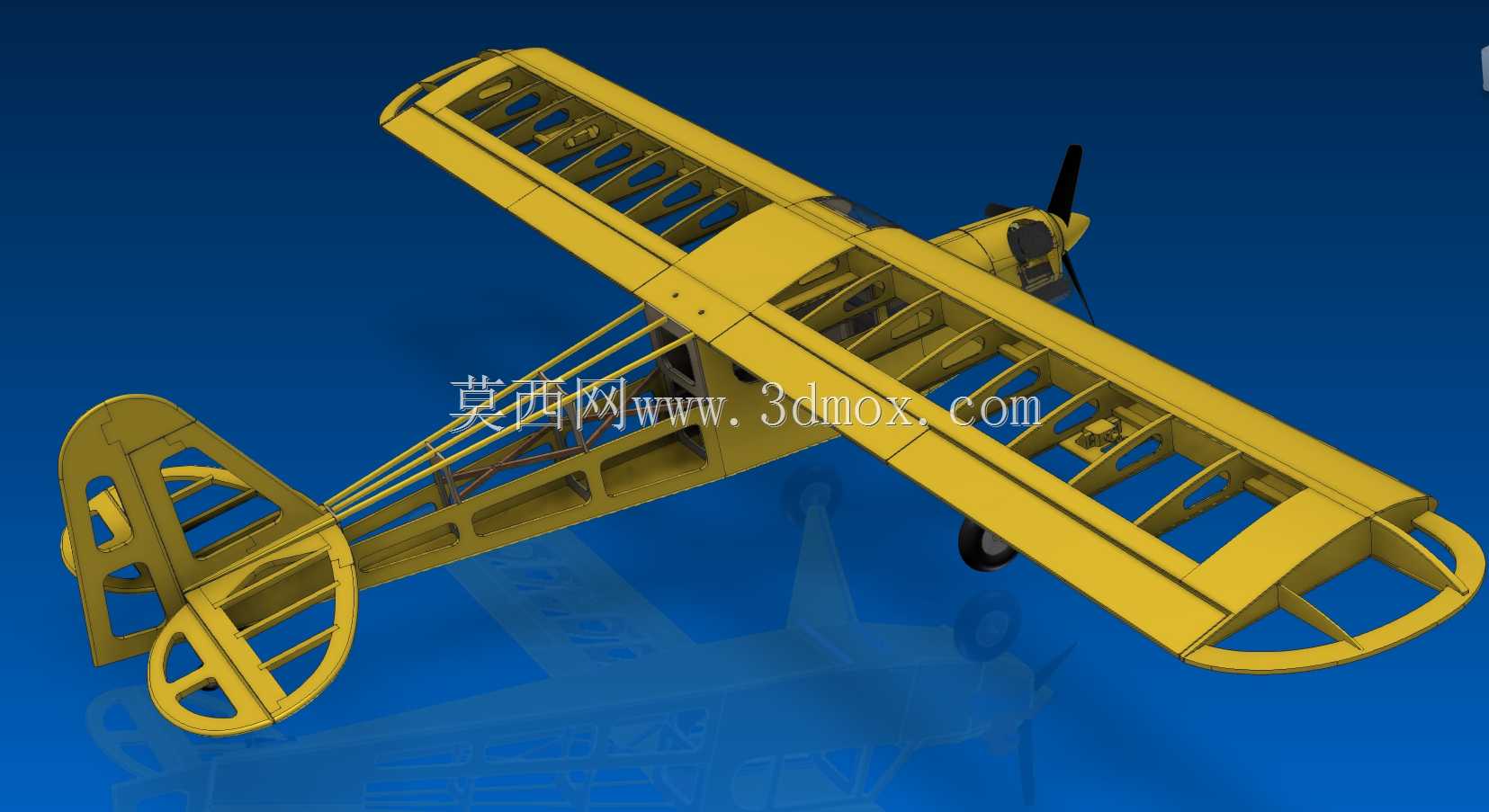

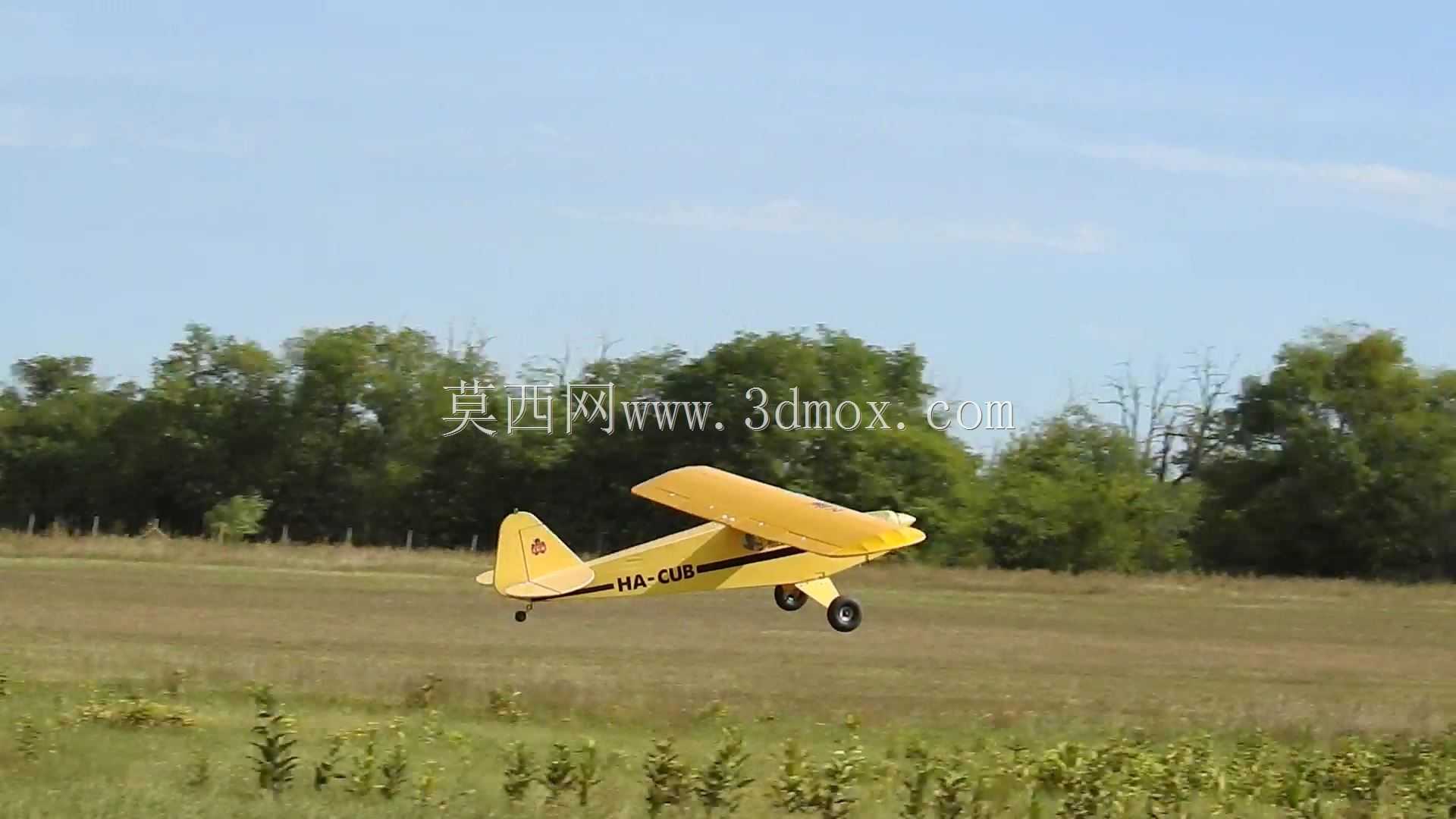

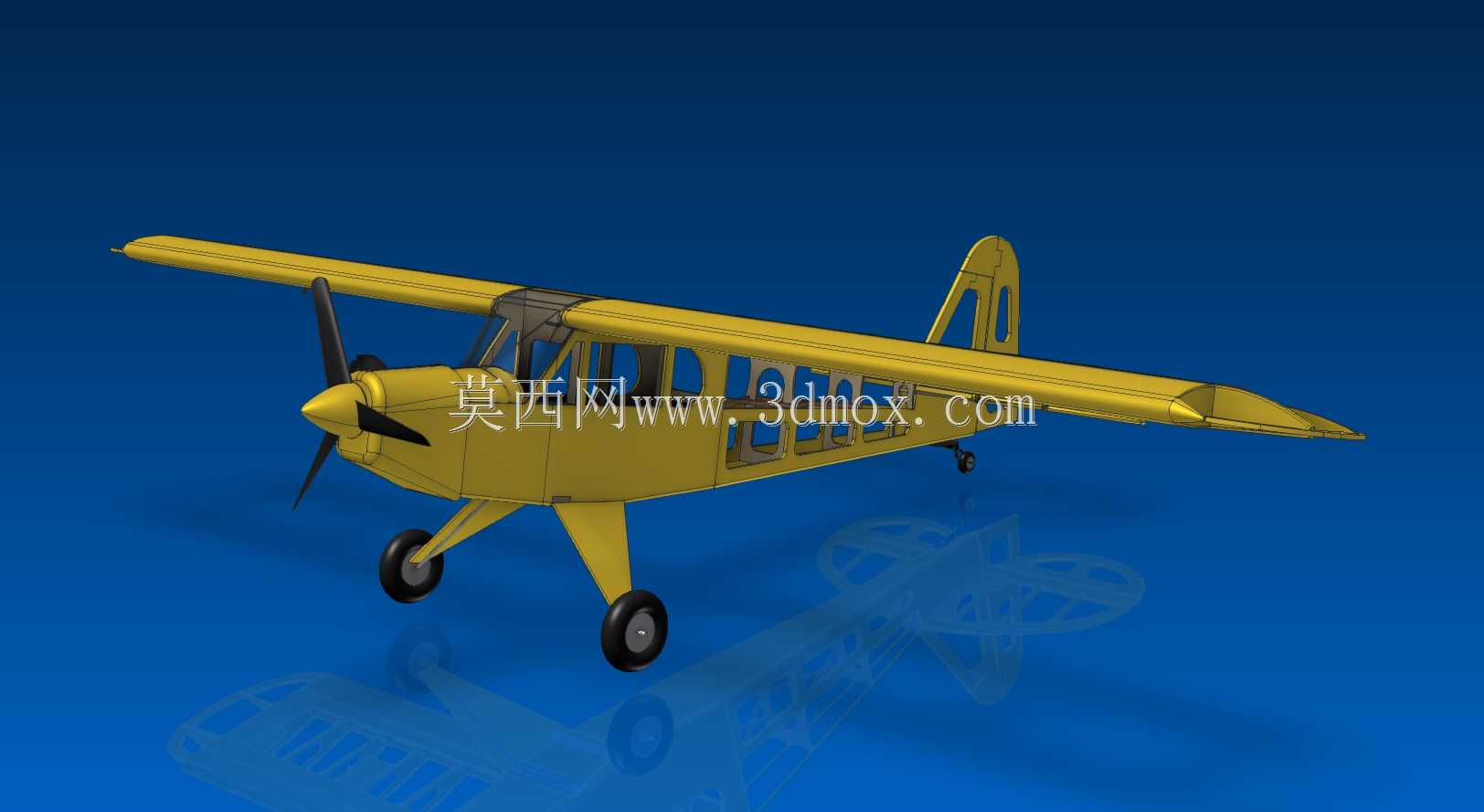

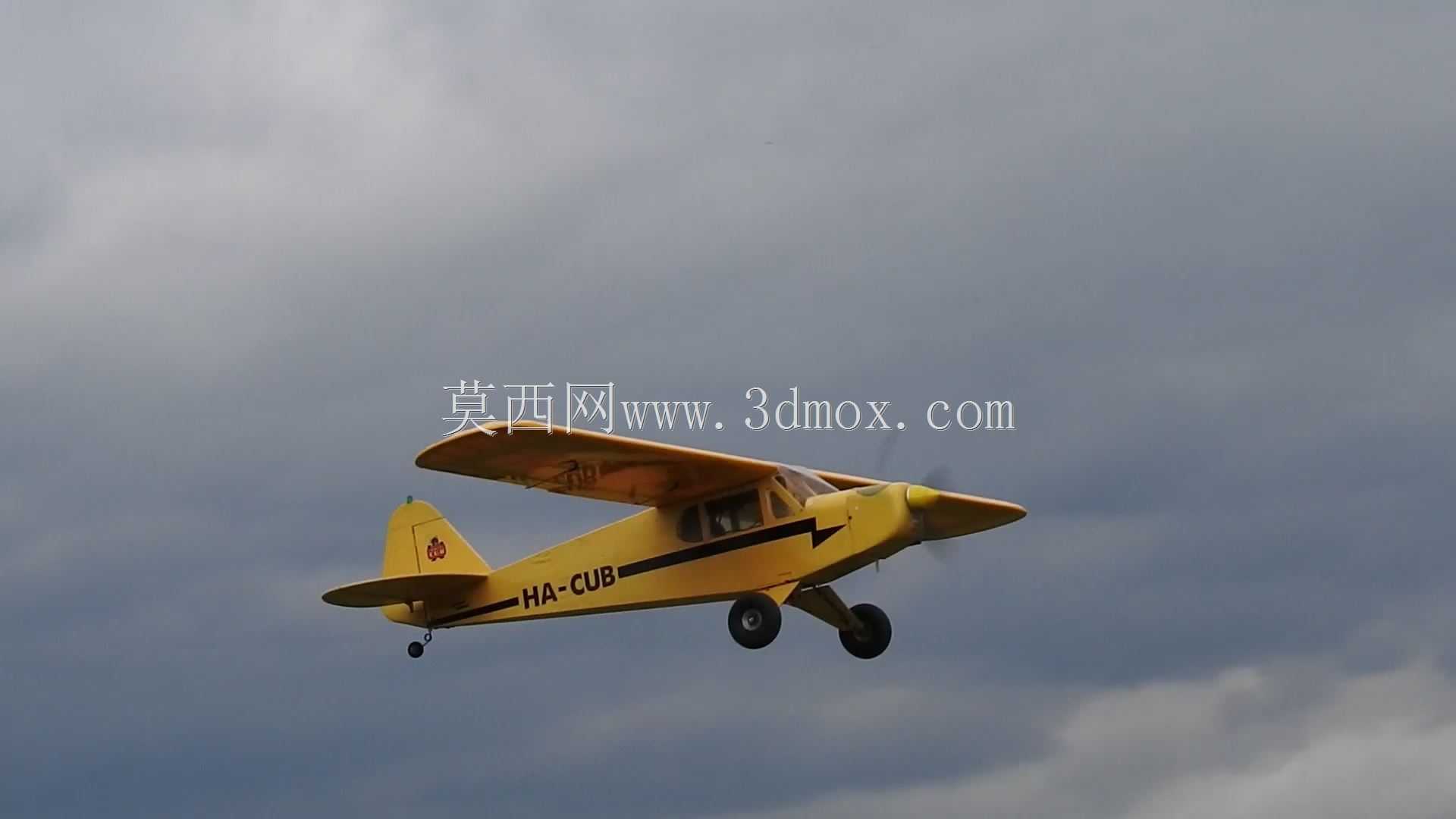

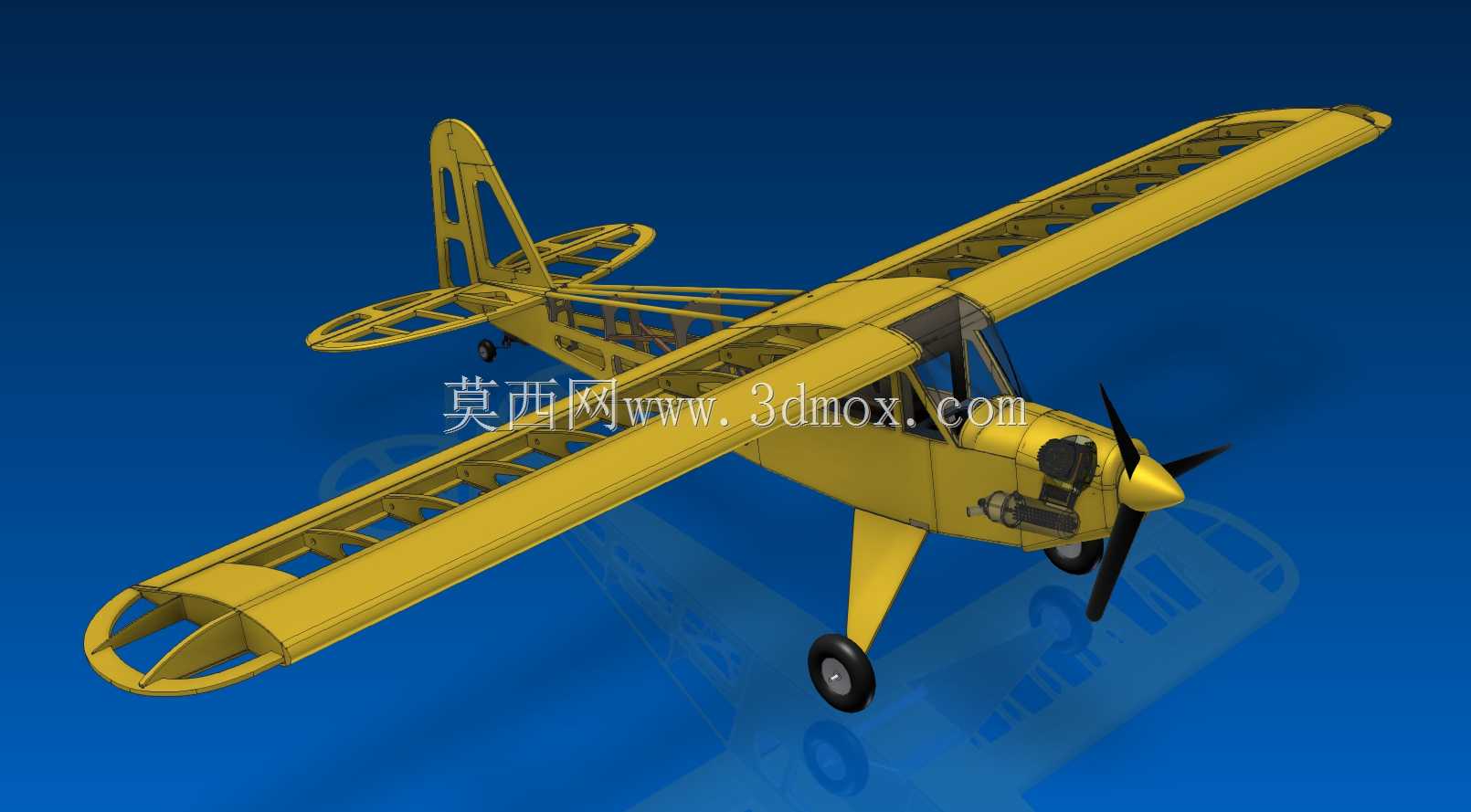

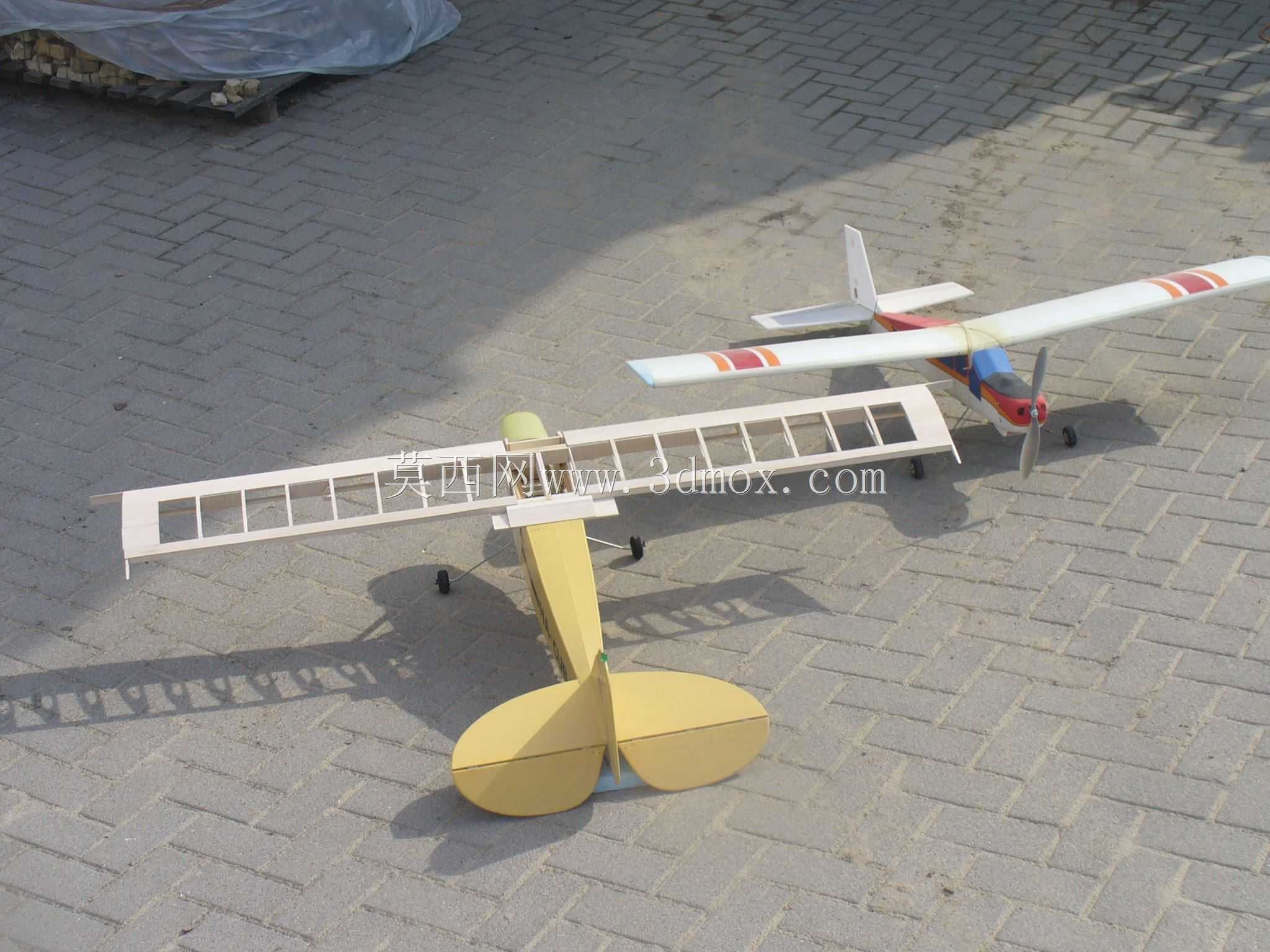

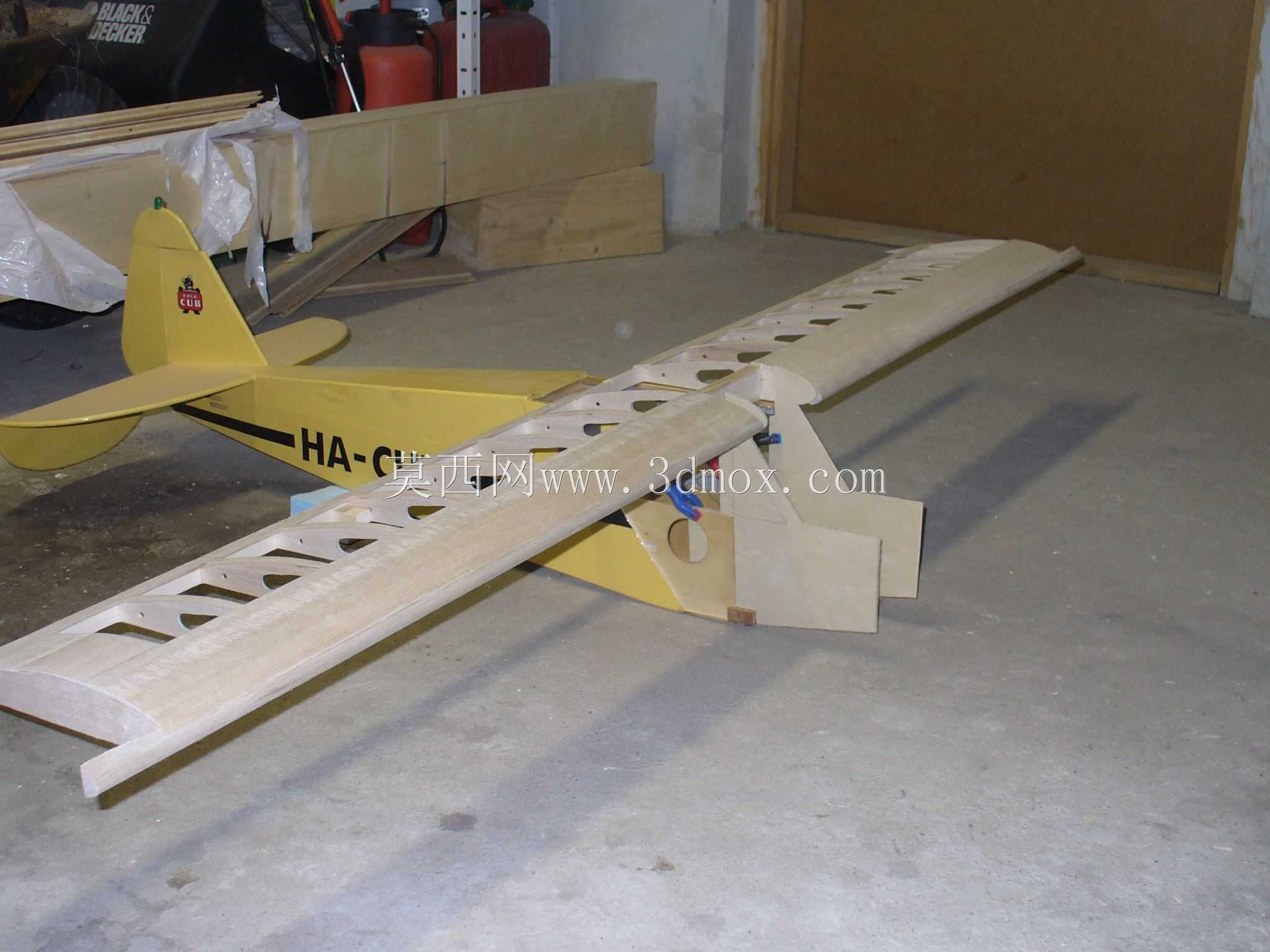

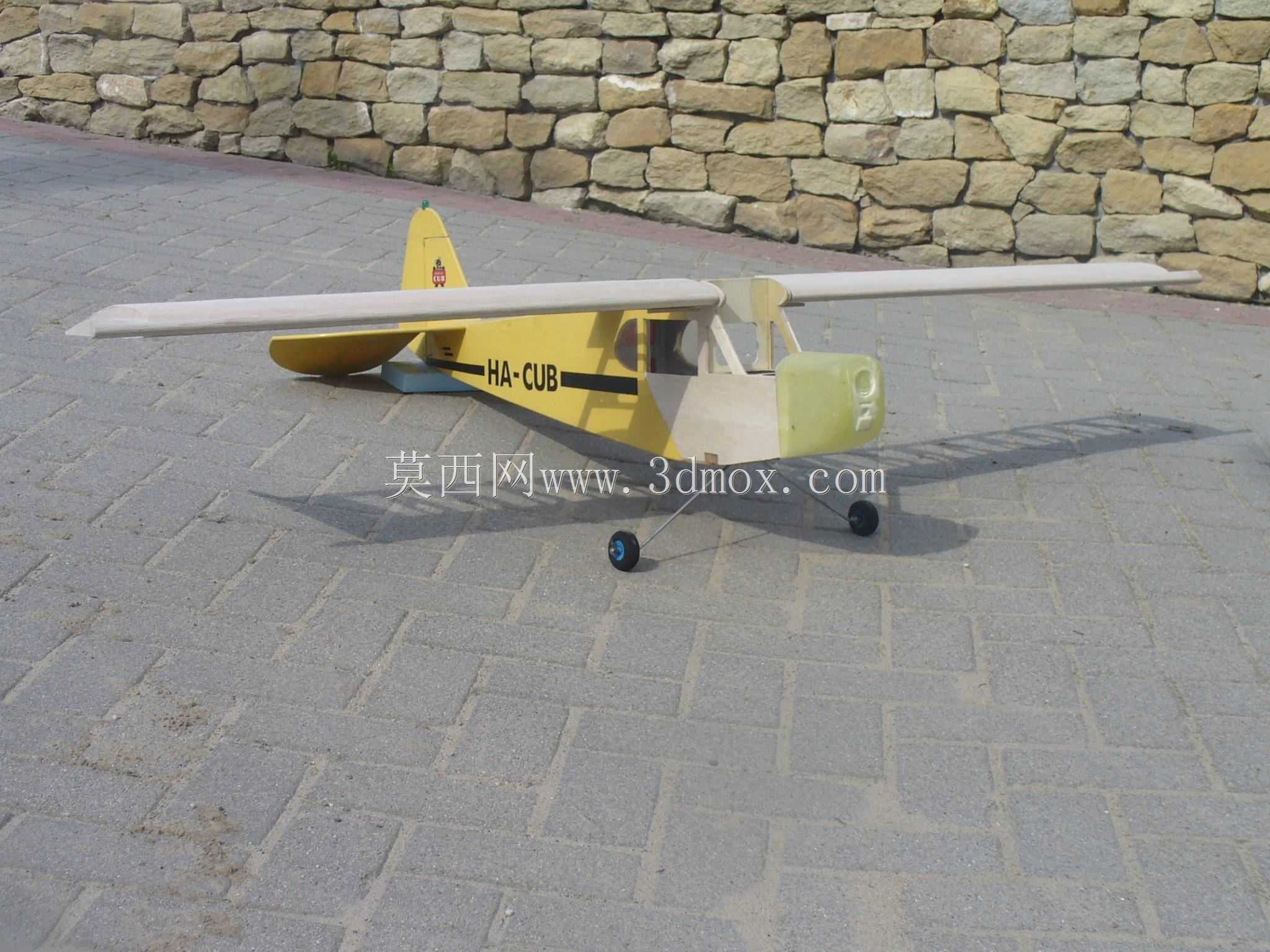

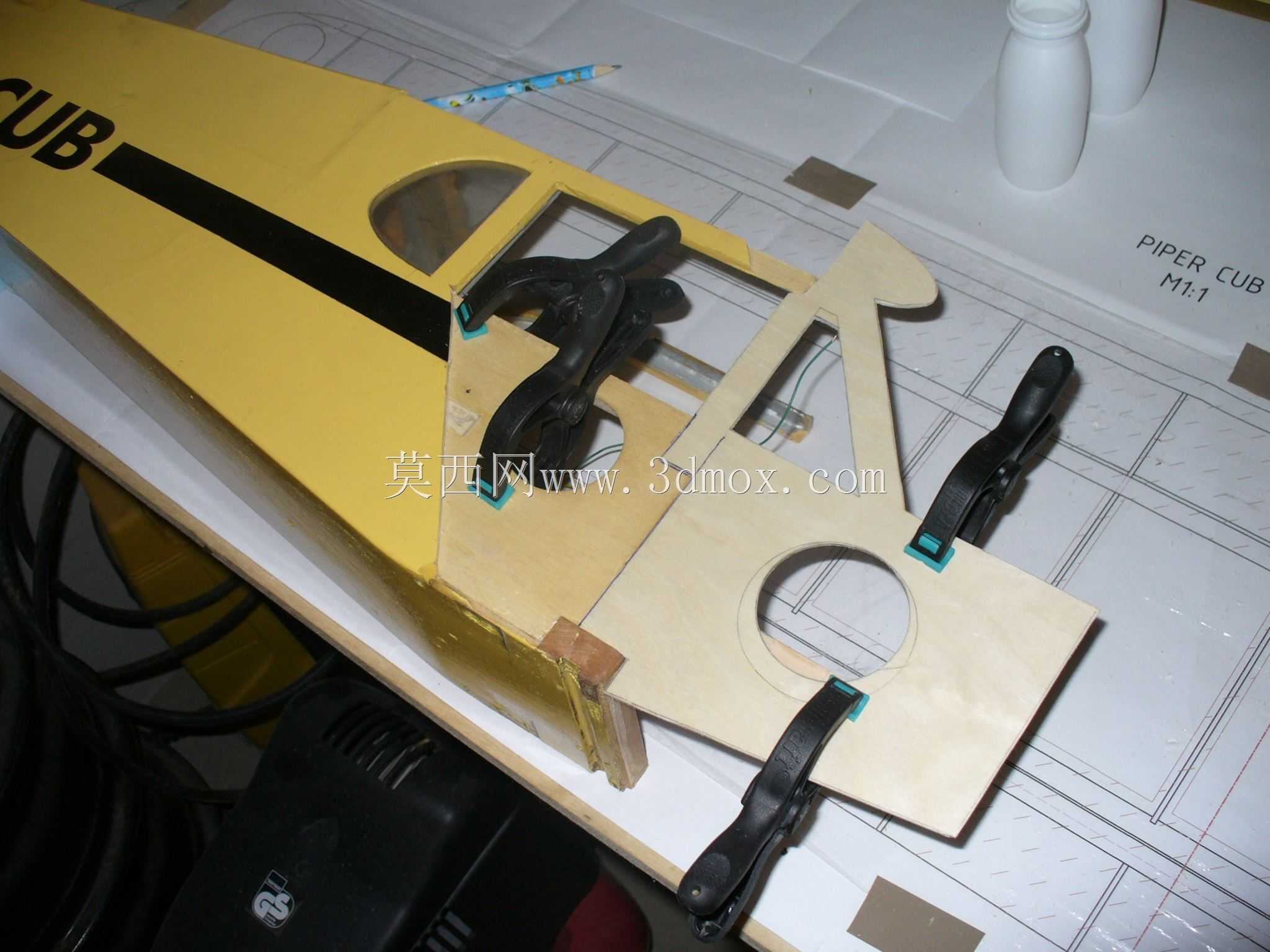

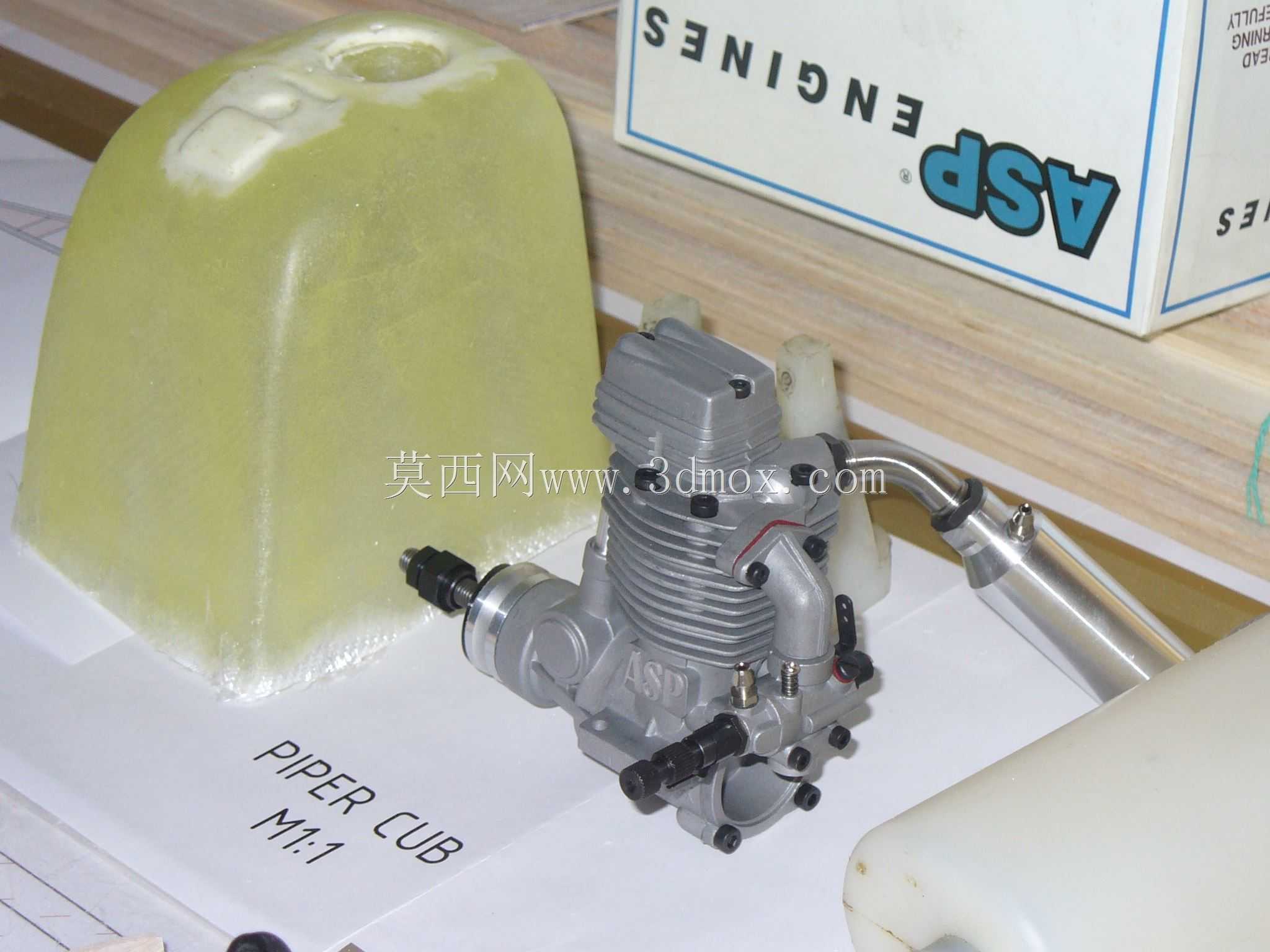

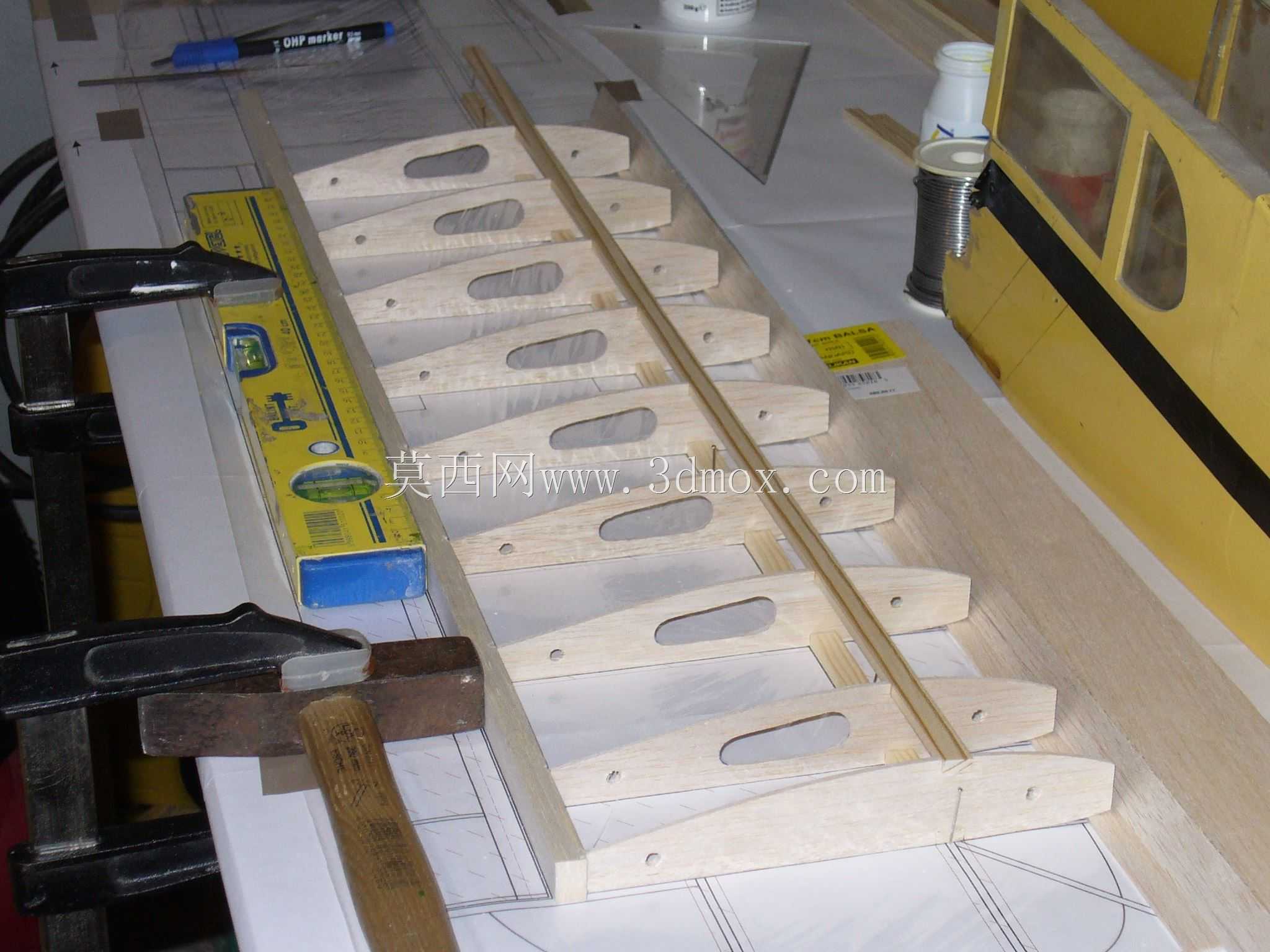

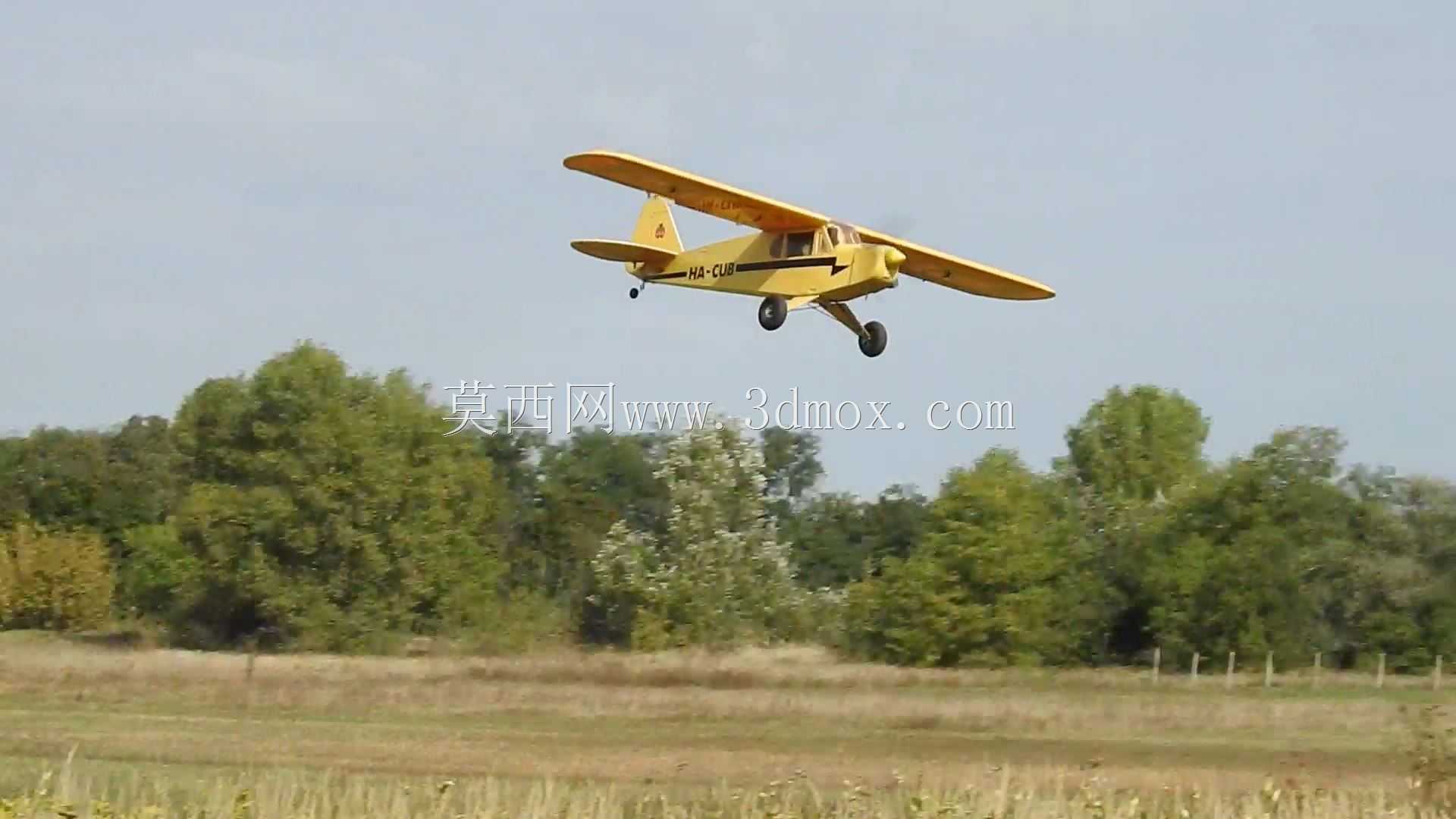

这款固定翼航模的设计参考了经典轻型民用飞机的气动布局，针对遥控飞行场景做了结构适配，整体采用上单翼常规布局，搭配后三点式起落架，能够适配草地、硬化铺装路面等多种起降场地，满足航模爱好者户外飞行、特技练习、静态展示的多元需求。从结构设计逻辑来看，机身采用桁架式骨架承力结构，在保证整体结构刚度的同时尽可能降低整机自重，机翼采用平直翼型设计，低速升力特性优异，能够在较低的起飞速度下获得足够升力，降低新手操作的起降门槛，同时也能支持慢飞、低空通场等休闲飞行动作。整机翼展控制在1.8米级别，整机起飞重量约3kg，机翼载荷处于合理区间，飞行过程中抗风能力能够满足日常户外3-4级风环境下的飞行需求，不会因为翼载过低出现受风扰动过大难以操控的问题。动力系统适配两冲程航模发动机，安装位预留了对应的散热间隙与油箱安装空间，发动机轴线与机身轴线保持合理的下拉角与右拉角，抵消飞行过程中发动机扭矩带来的姿态偏移，保证直线飞行的稳定性。起落架采用弹性钢丝搭配橡胶机轮的结构，能够吸收起降过程中的冲击载荷，避免硬着陆时的结构损坏，尾轮与方向舵做联动设计，地面滑行时的转向操控精准度更高。座舱区域保留了经典机型的透明座舱盖轮廓，既还原了真机的外观特征，也预留了接收机、舵机、电池等航电设备的安装空间，内部走线通道做了预留，方便装机时的线路排布，避免线路干涉舵面运动。舵面设计包含副翼、升降舵、方向舵三个核心操纵面，舵面铰链间隙控制合理，操纵响应灵敏无虚位，能够完成基础的特技飞行动作。机身尾部的结构做了局部加强，应对飞行过程中尾翼的气动载荷，机翼与机身的连接采用快拆结构设计，方便外出飞行时的拆解运输，不需要复杂工具即可完成机翼的拆装作业。整体气动设计经过针对性调整，失速速度低，飞行姿态稳定，既适合有一定基础的航模爱好者日常休闲飞行，也可作为航模教学的实操机型，帮助初学者理解固定翼飞机的气动原理与操纵逻辑。
