两米翼展轻木构架遥控滑翔机结构设计

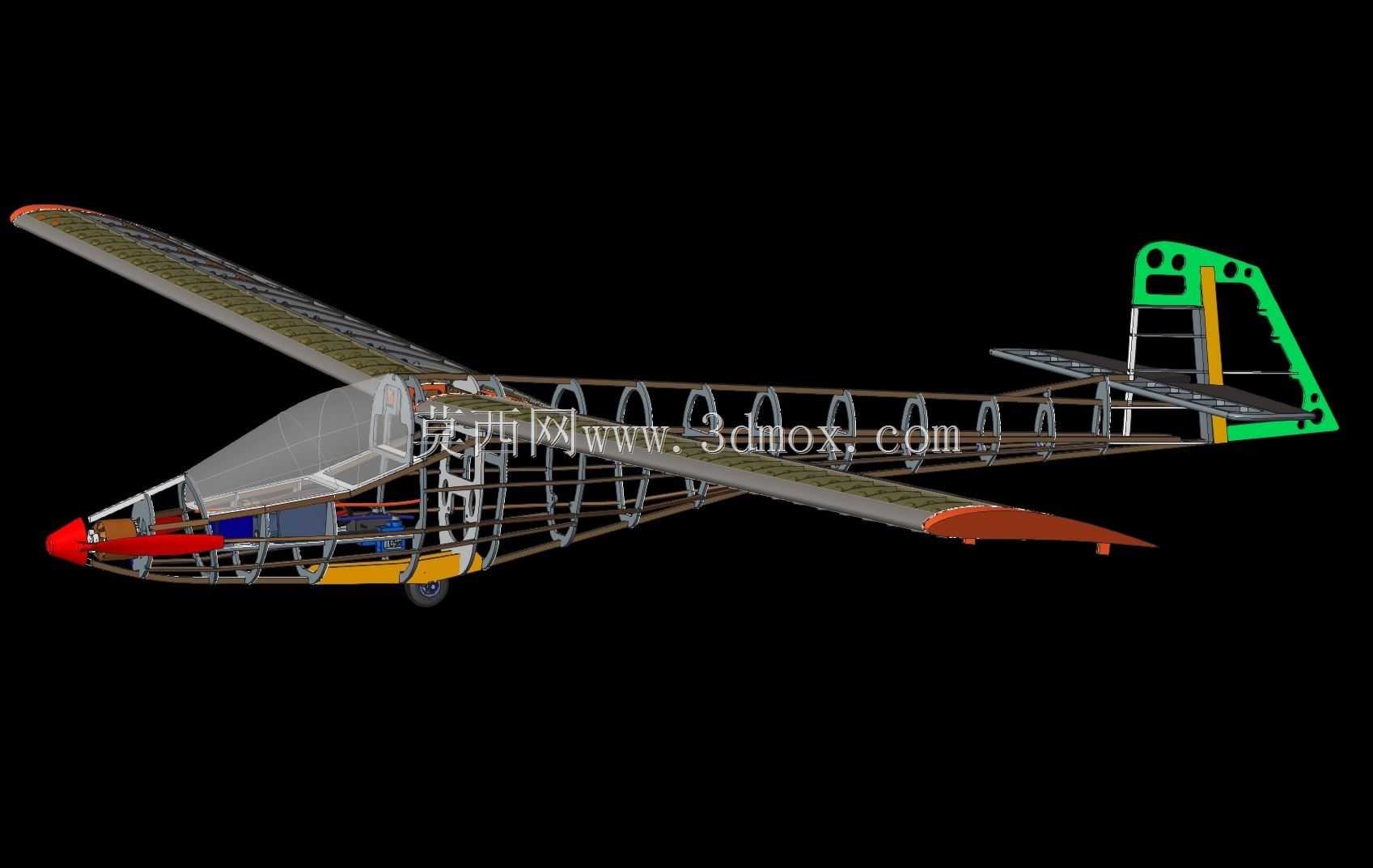

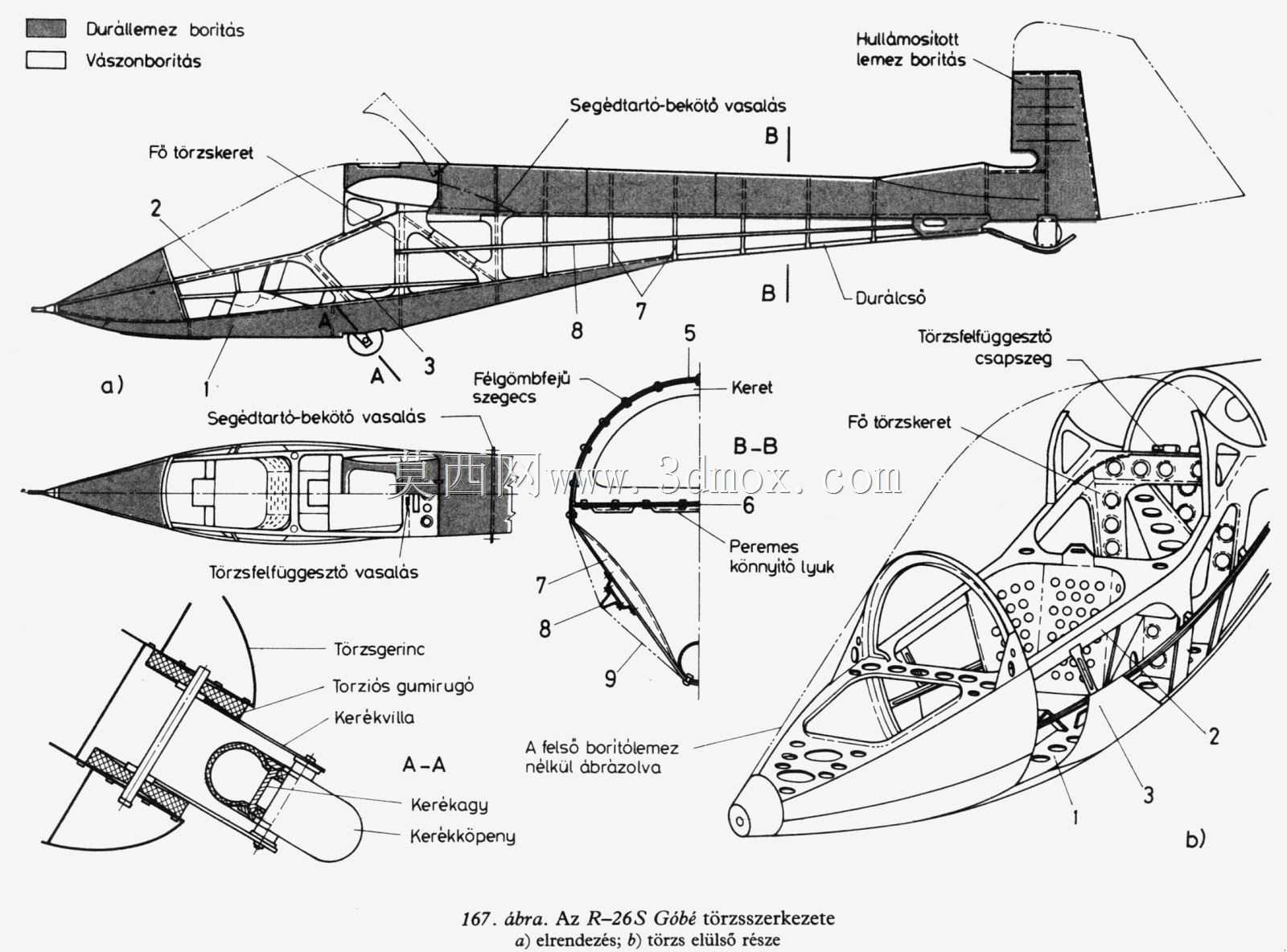

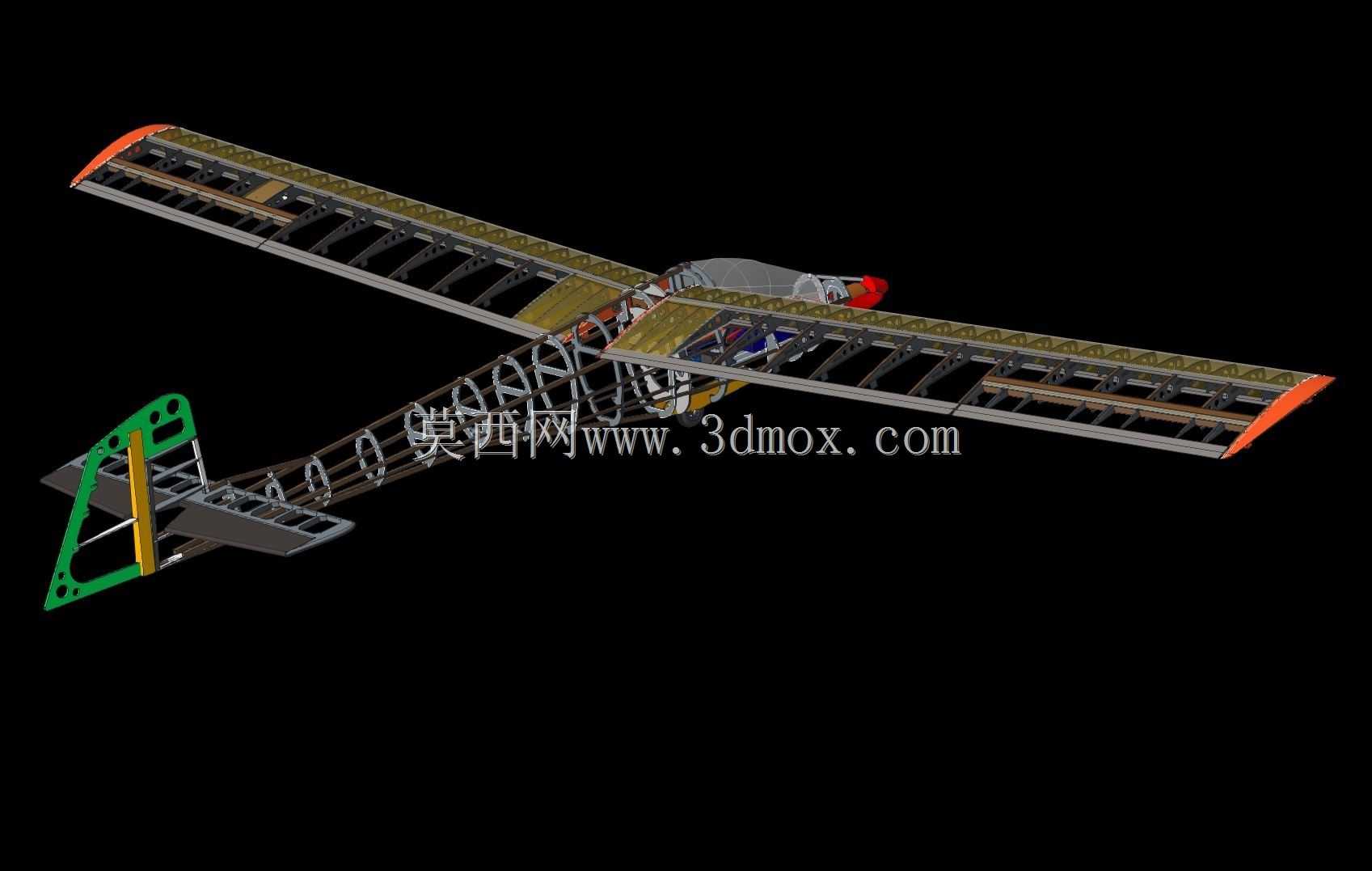

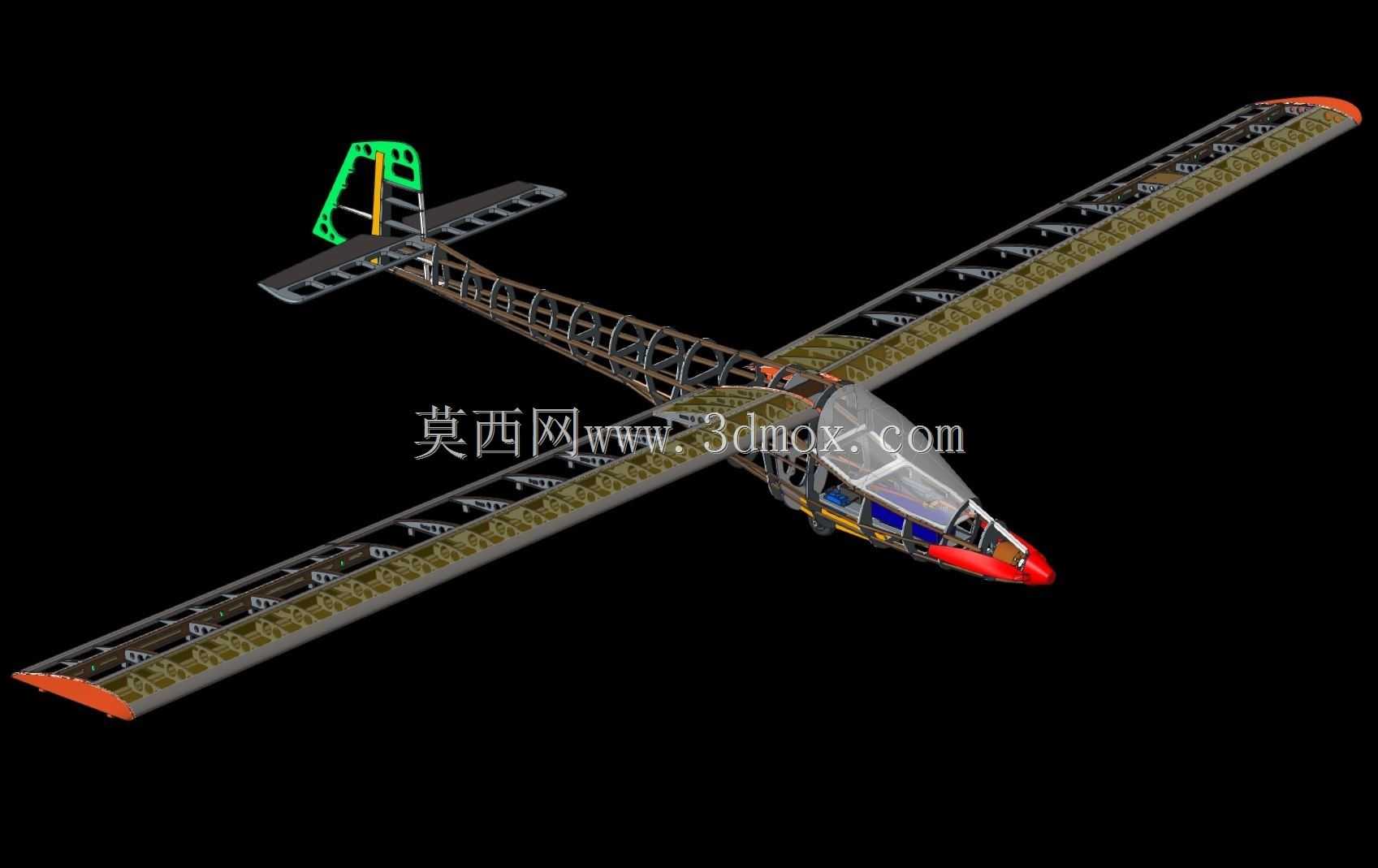

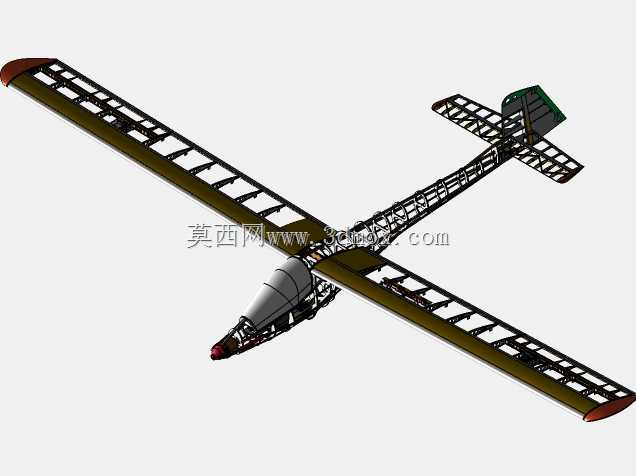

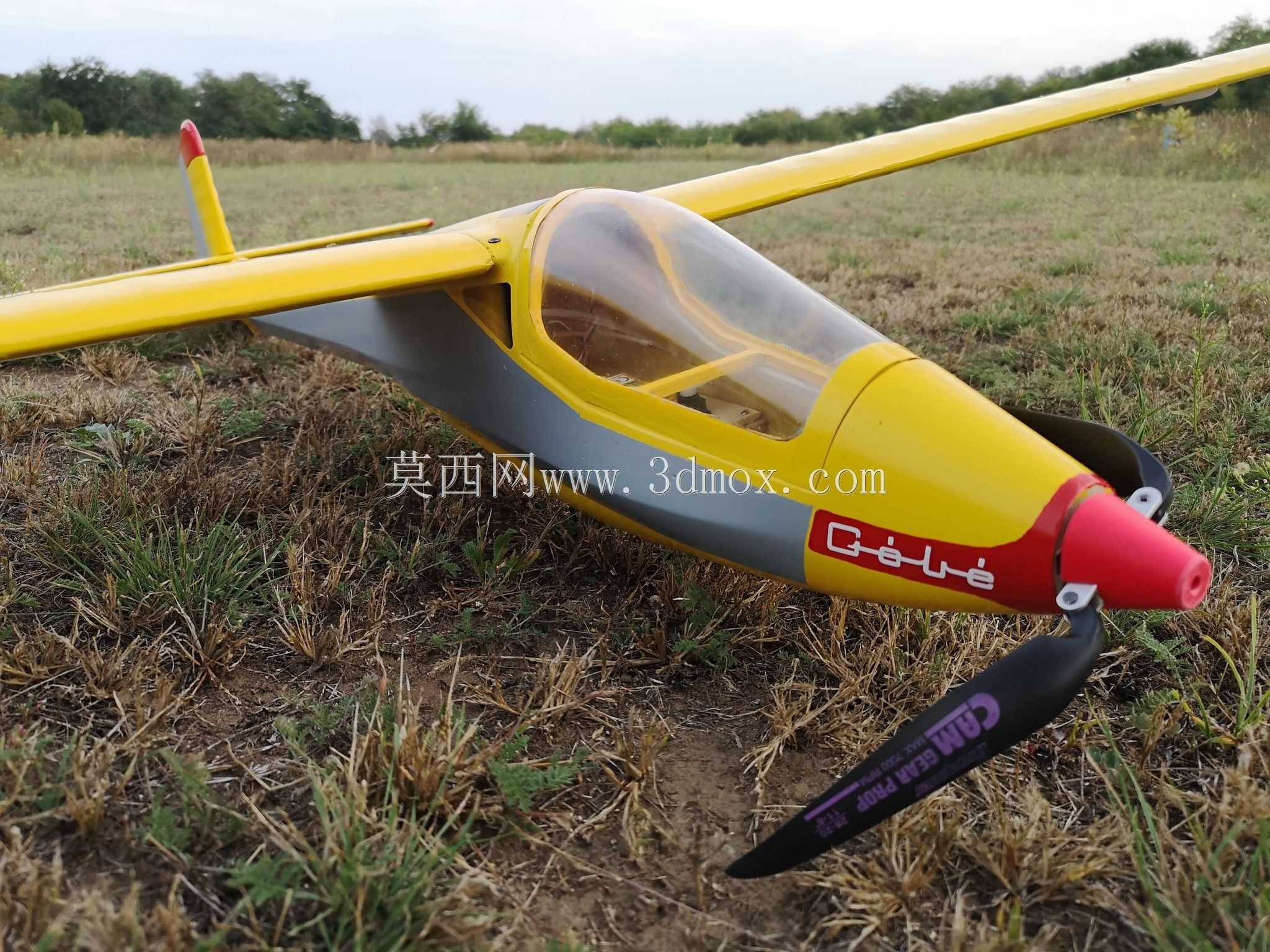

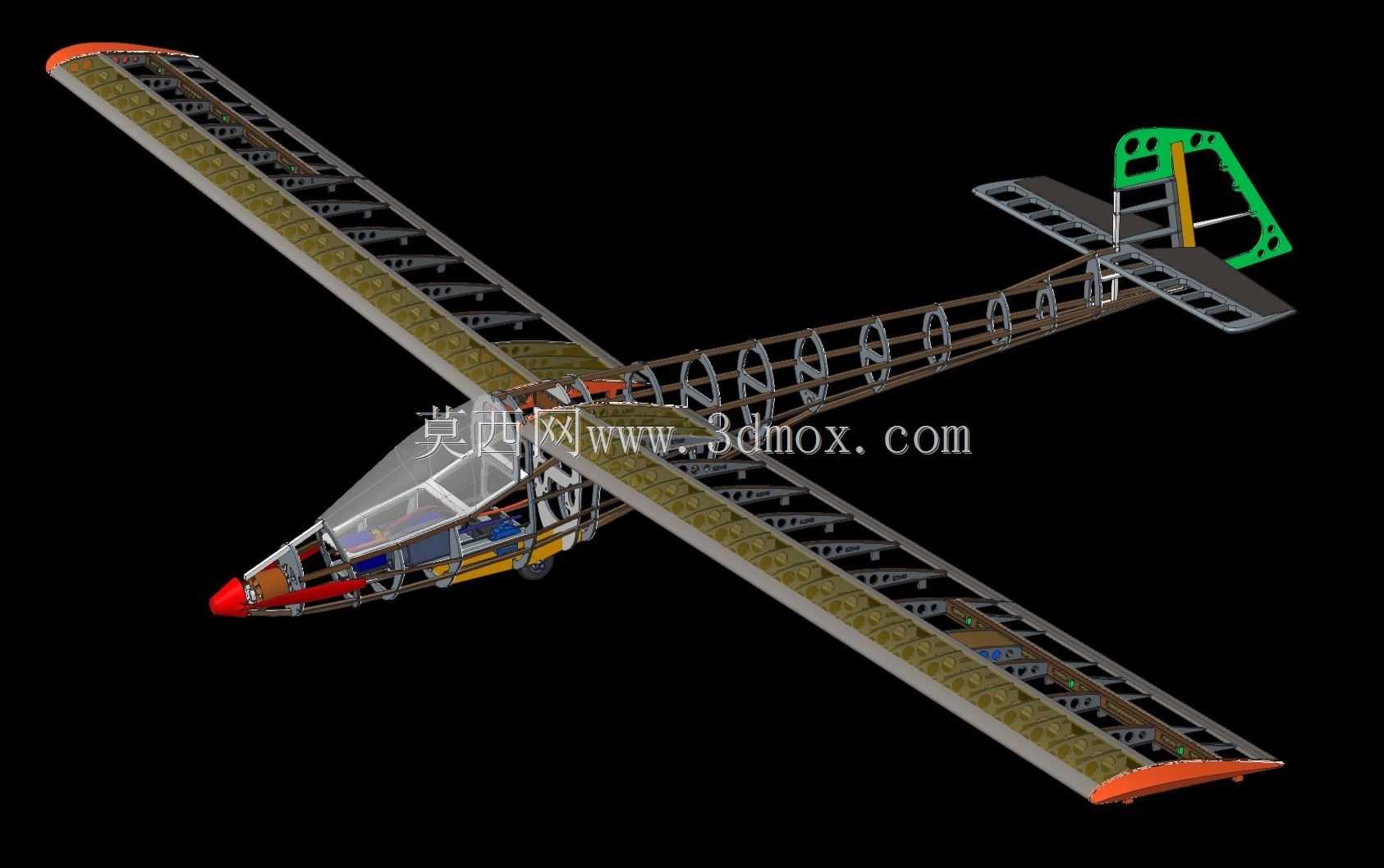

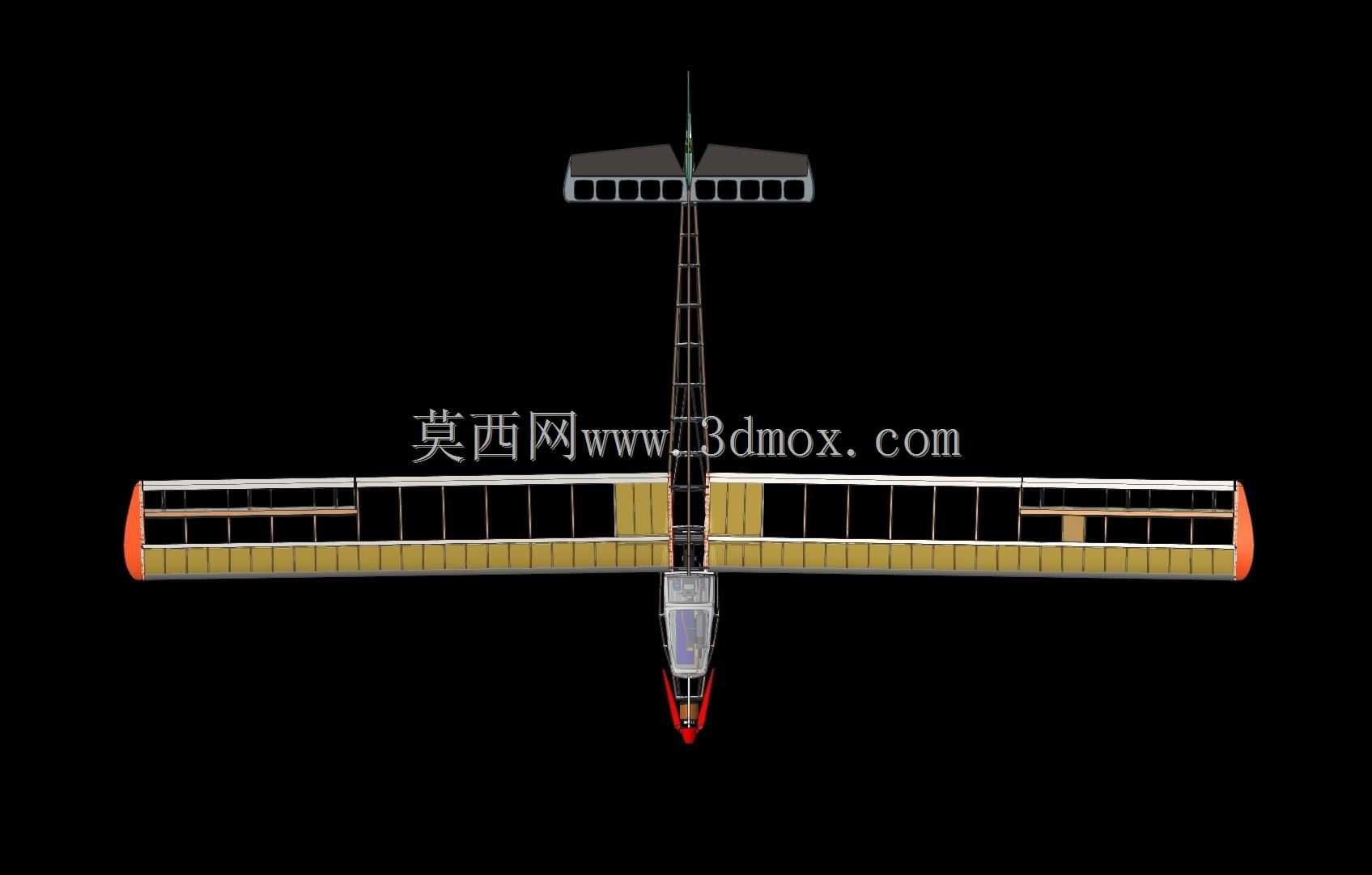

　　这款固定翼遥控滑翔机采用经典的上单翼布局，翼展设定为2米，整体采用桁架式骨架结构设计，主要面向休闲航模飞行、航空模型教学以及低速气动验证场景使用。从结构设计逻辑来看，整机优先兼顾轻量化与结构强度的平衡，机翼段采用连续的翼肋加前后缘条的组合构架，翼肋沿翼展方向等距排布，通过主翼梁传递飞行过程中的弯曲载荷，前缘设置弧形整流条维持翼型精度，后缘预留舵面安装铰接位，可根据飞行需求搭配副翼舵机实现滚转操纵。机身段采用分段式桁架结构，前段为设备舱区域，预留了动力系统、接收机、电池组的安装空间，骨架采用多组纵向桁条配合横向隔框的形式，既能够降低整机自重，也可以承受着陆阶段的冲击载荷，机头位置设置整流罩安装位，可搭配不同规格的整流罩降低飞行阻力。

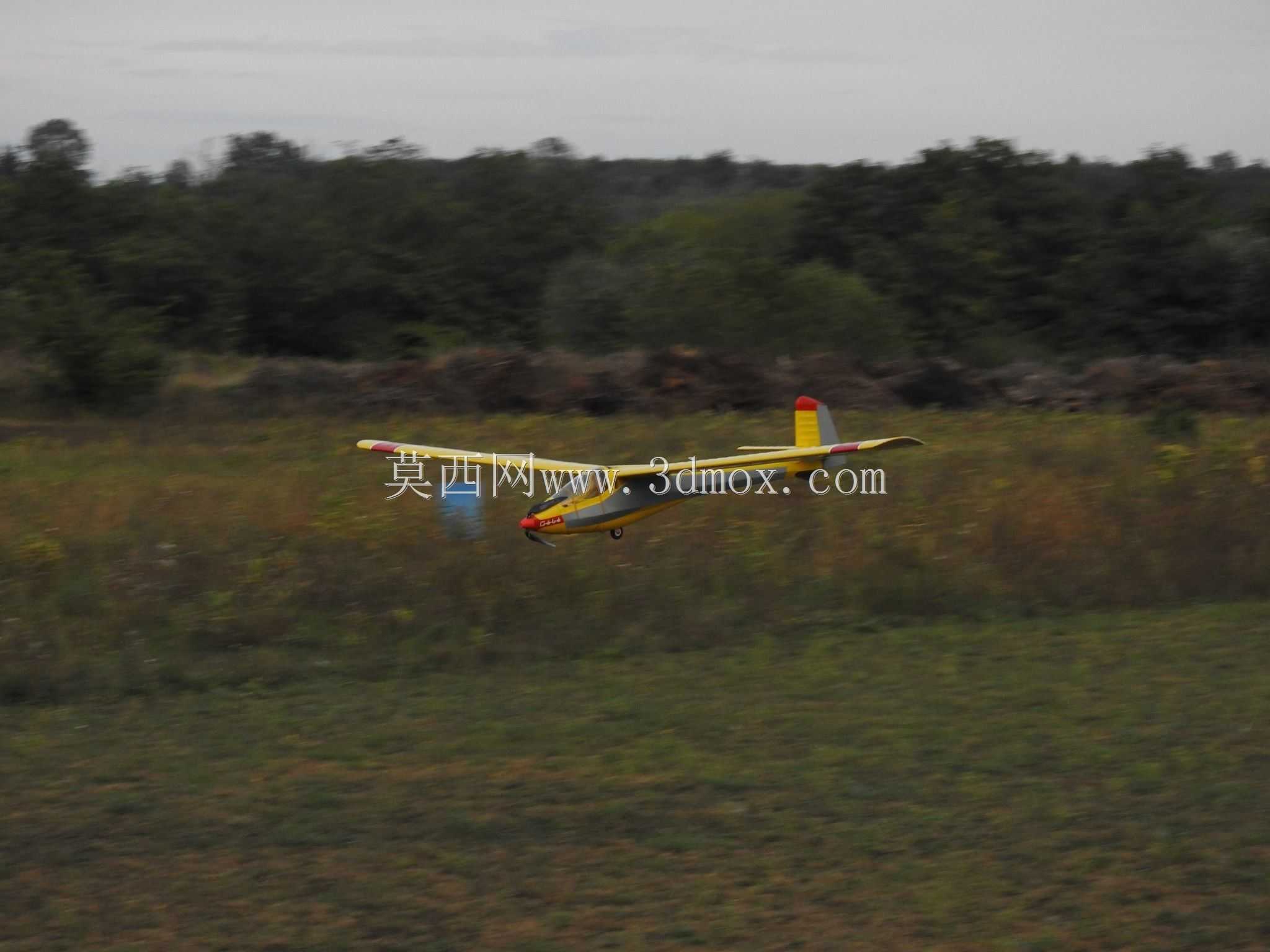

　　尾翼部分采用常规平尾加垂尾的布局，垂尾骨架采用镂空设计，在保证方向舵操纵刚度的前提下进一步减轻尾部重量，避免整机重心过度后移影响飞行稳定性。在安装边界设计上，机翼与机身采用插接式连接结构，预留了标准的航模机翼插销安装位，可快速完成机翼的拆装与运输，尾翼段与机身尾段采用定位粘接加螺丝紧固的组合方式，既保证连接强度，也方便后期维护调整舵面中立位置。起落架部分可根据飞行场地需求选择安装轮式起落架或者滑橇，适配草地、硬化路面等不同起降场景。从实际使用场景来看，这款滑翔机既可以搭配动力系统完成动力滑翔飞行，也可以作为无动力山坡滑翔机使用，较低的翼载荷能够保证在弱热气流条件下的滑翔性能，

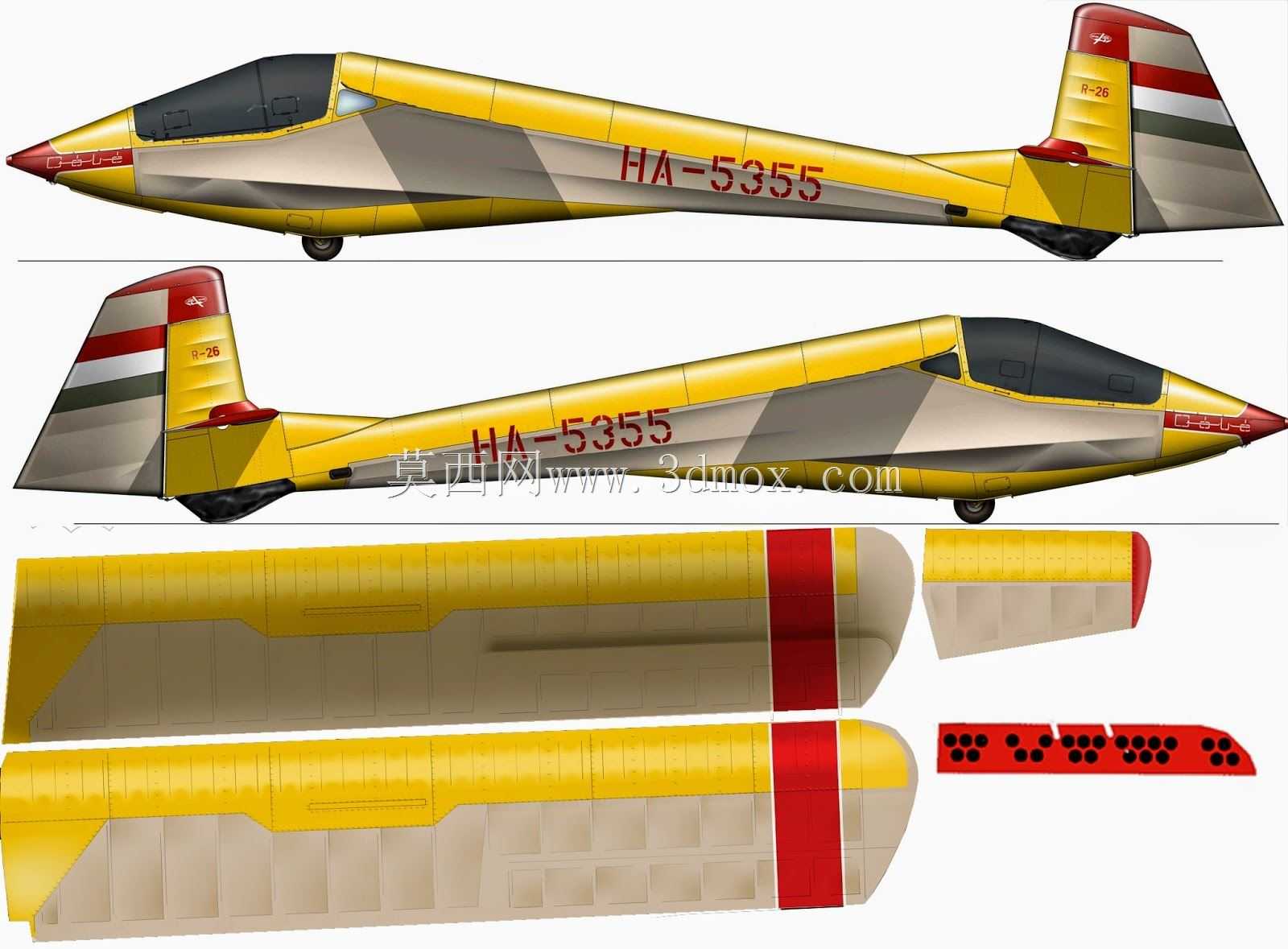

　　骨架式的结构设计也方便航模爱好者自行蒙覆热缩膜完成整机的外观处理，各结构件的连接位都预留了足够的安装公差，降低了组装调试的难度。在结构强度校核层面，主翼梁的截面尺寸经过针对性优化，能够承受常规机动飞行过程中的气动载荷，各隔框与桁条的连接节点都做了加强处理，避免飞行过程中出现结构解体的问题，设备舱的空间布局充分考虑了不同规格电子设备的安装兼容性，可适配市面上主流的航模舵机、电池与动力系统，无需对骨架进行额外切削修改即可完成设备安装。
