轻木双翼遥控特技航模飞机结构设计

　　这套航模三维结构完整还原了一架双翼遥控特技飞机的骨架式机身与上下机翼承力体系，面向航模结构设计、飞行动力匹配与装配工艺验证场景，可直接用于轻木航模的加工下料、部件预装与飞行性能前期校核。整机翼展控制在1.1米区间，起飞重量落在1800至2000克范围，尺寸边界适配常规航模运输箱与户外起降场地，机翼展长、机身长度与起落架高度的比例经过反复调整，既保证特技动作所需的结构刚度，又避免整机超重带来的动力冗余不足问题。

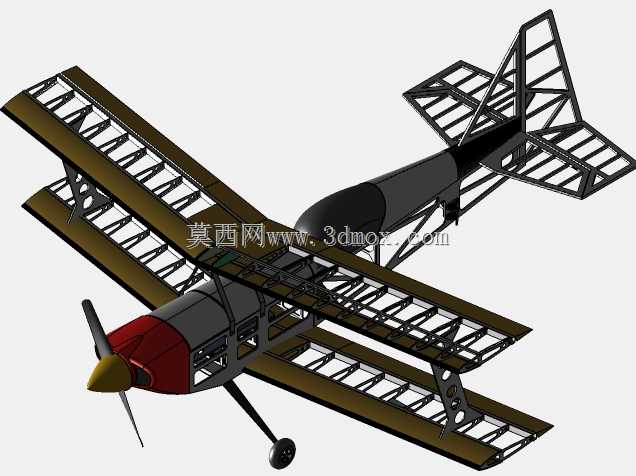

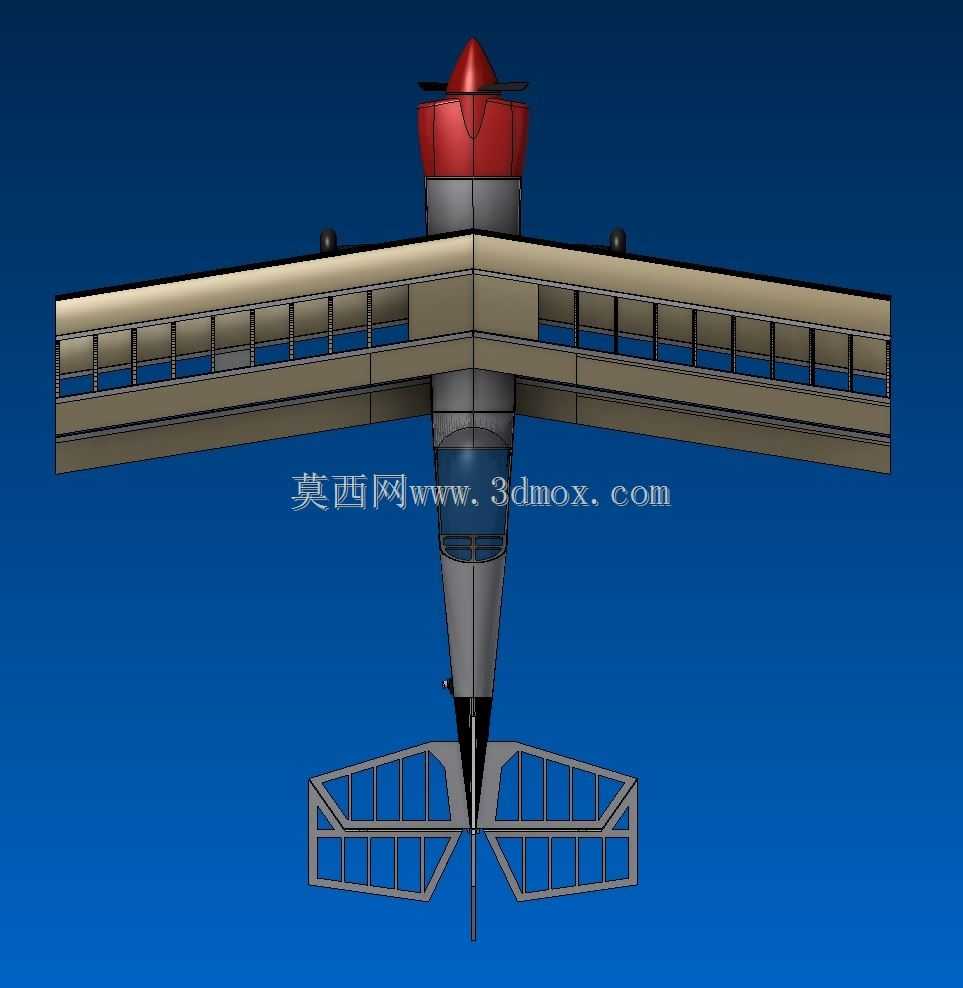

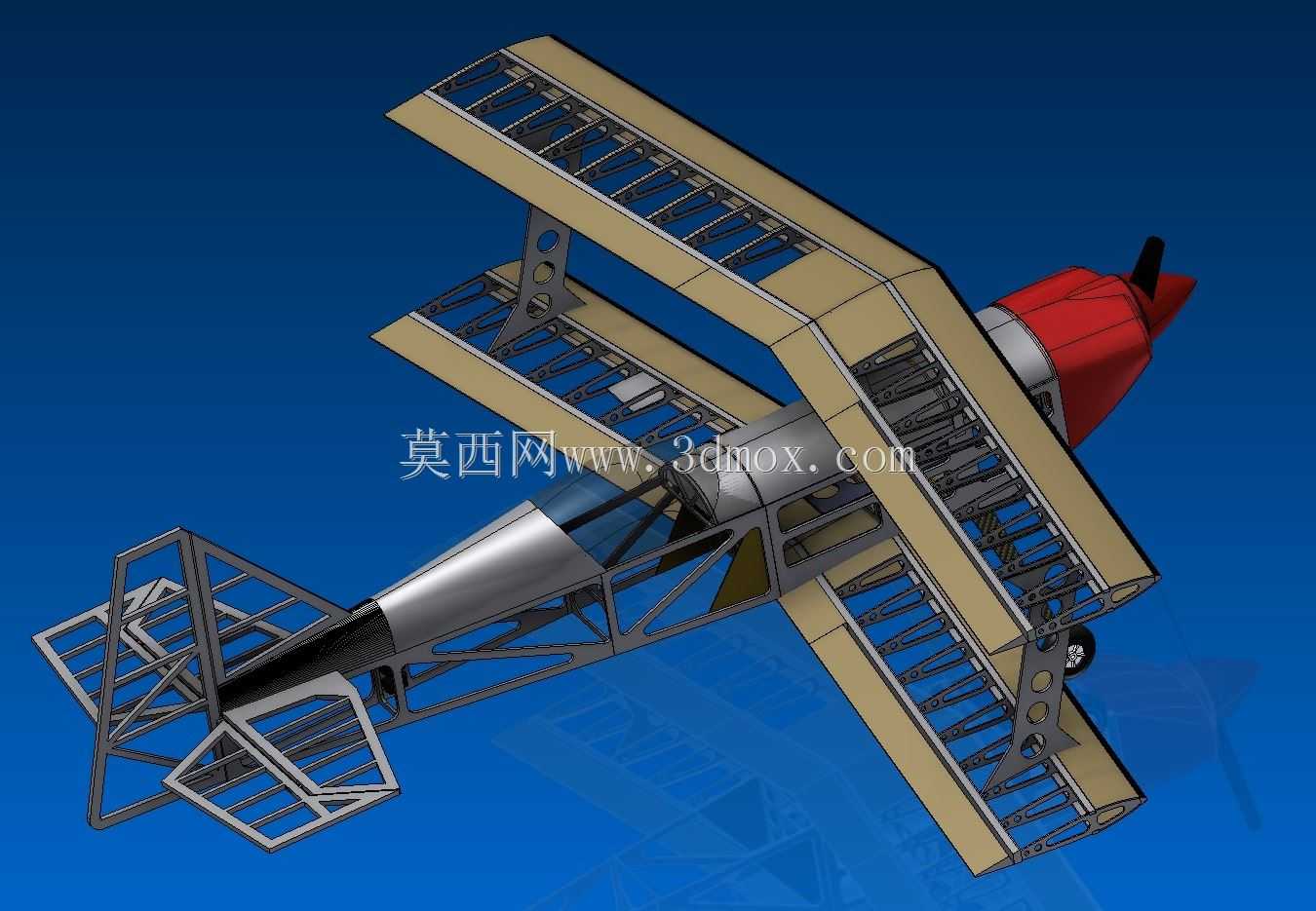

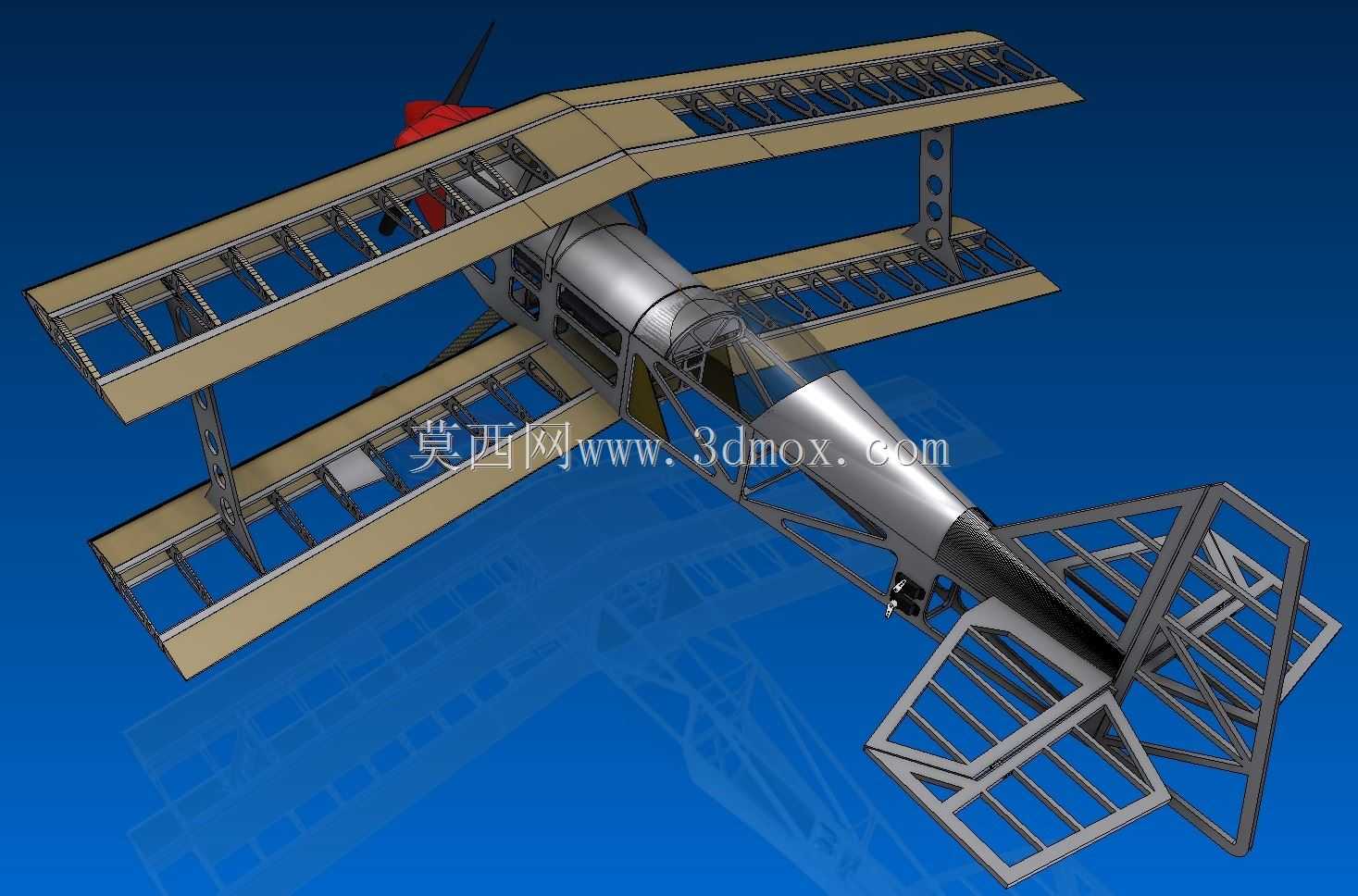

　　从结构布局来看，模型采用上下双翼支撑构型，双翼之间通过带减重孔的金属质感翼间支柱连接，支柱与翼梁的连接点位经过受力校核，能够承受特技飞行中较大的拉过载与滚转力矩。机翼内部没有做成封闭蒙皮实体，而是清晰呈现了翼梁、翼肋、后缘条与前缘包覆的骨架关系：翼肋沿展向按等间距排布，翼梁贯穿机翼全长承担主要弯矩，后缘条配合副翼舵面形成连续的操纵支撑，这种开敞式骨架表达对轻木套材的生产指导意义很强——设计人员可以直接从模型中提取每个翼肋的平面轮廓，生成激光切割文件，翼梁的截面尺寸、翼肋的开槽位置也能在三维环境中逐一核对，避免传统二维图纸中容易出现的翼梁与翼肋槽口错位、支柱连接孔位偏差等装配问题。

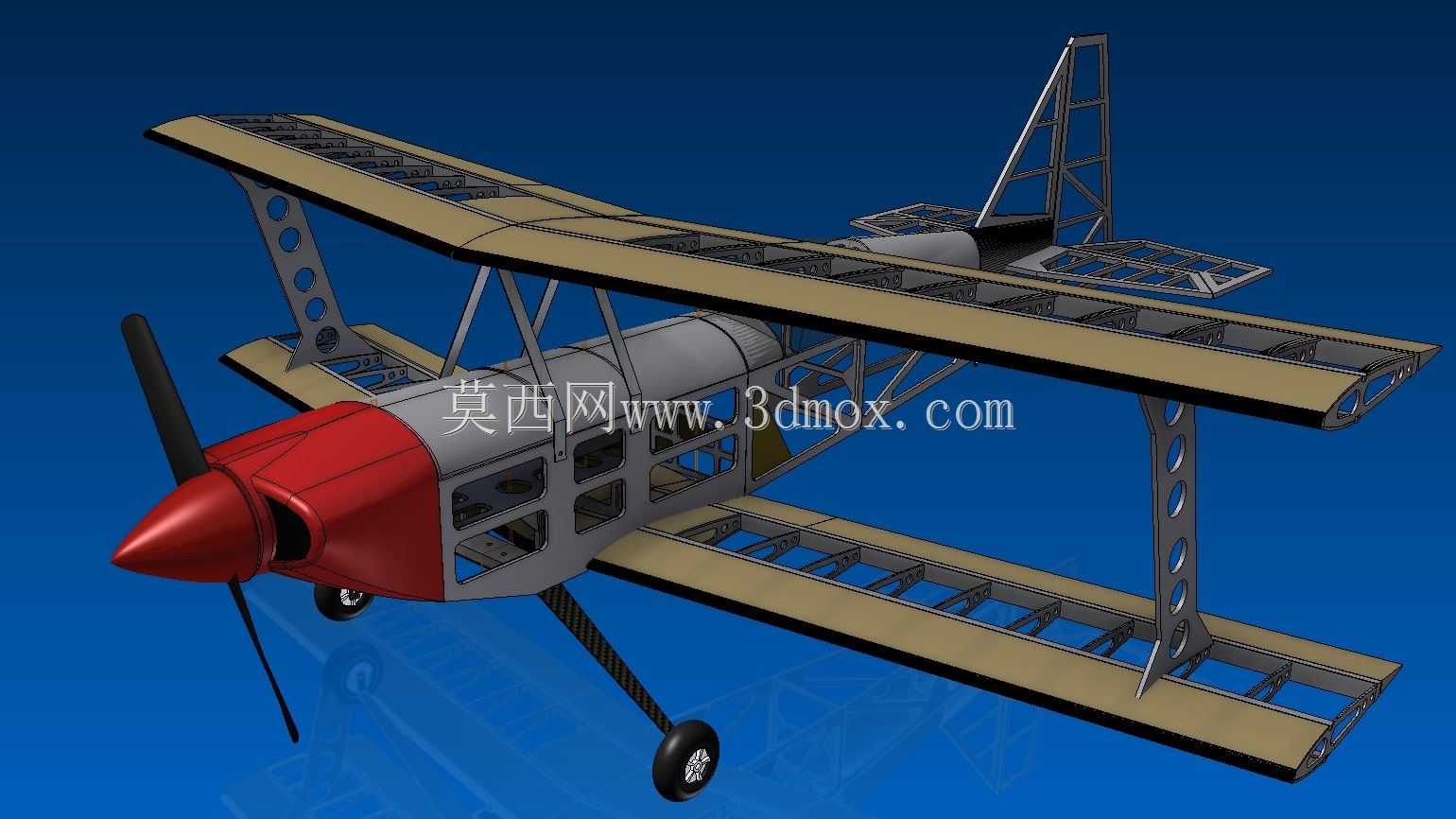

　　机身前段围绕动力舱布置，红色整流罩内部预留了无刷电机的安装座空间，匹配800千伏左右的4250级别外转电机，电机轴中心线与螺旋桨旋转平面的位置严格对齐，配套12乘6规格螺旋桨时，拉力线角度经过微调，可抵消大油门下的反扭力矩。机身中段是设备舱区域，骨架式隔框与纵向桁条构成承力箱体，内部空间依次规划了电池仓、电调安装位、接收机固定台与舵机排布位置：3300至4000毫安时的4S动力电池可沿机身纵轴调整重心位置，电调靠近机头布置便于散热，舵机分别对应副翼、升降舵、方向舵与油门操纵，拉杆走向在模型中预留了无干涉通道。机身尾段采用桁架式尾撑结构，垂直尾翼与水平尾翼均为骨架加蒙皮的经典轻木构造，尾翼与机身的连接接头做了局部加强，能够承受特技动作中频繁的舵面交变载荷。

　　起落架采用后三点式布局，主起落架为弹性钢丝弯折构型，安装在机身下部发动机防火墙后方的加强隔框上，轮距宽度经过权衡，既保证地面滑跑的横向稳定性，又不至于在侧风着陆时产生过大的支柱弯矩；尾轮与方向舵采用联动设计，地面滑行时可通过方向舵控制转向。整机设计思路围绕特技飞行需求展开：双翼布局相比单翼机拥有更大的升力面积，低速机动性更优，翼间支柱与张线结构（模型中保留了支柱主体承力逻辑）进一步提升了机翼的抗扭刚度，在做筋斗、横滚、倒飞等特技动作时，机翼形变更小，操纵响应更跟手。

　　在工程应用层面，这套模型可用于航模研发阶段的结构干涉检查：设计人员能在软件中模拟机翼与机身的对接过程，验证翼梁插入机身隔框的配合间隙，检查舵机摇臂转动时是否与周边骨架发生碰撞；也可基于模型的体积与材料密度赋值，快速估算整机空重，再结合电池、电机、电调、舵机等设备重量核算重心位置，判断重心是否落在机翼气动弦长的合理区间。对于轻木套材生产而言，模型中所有骨架零件的几何特征都具备可加工性，翼肋的减重孔、翼梁的层压木拼接位置、机身隔框的走线孔都做了明确表达，工艺人员可据此规划激光切割路径与粘接工装，减少试做阶段的零件报废率。飞行性能匹配方面，动力系统与整机重量、翼载荷的搭配经过核算，4S动力下的推重比可满足特技飞行的富余拉力需求，ESC电调的选型与散热路径也在机身结构中预留了对应空间，整套结构既还原了真实双翼特技飞机的气动布局特征，又兼顾了遥控航模的装配、调试与实际飞行使用需求。
