空客A320客机机头曲面结构设计

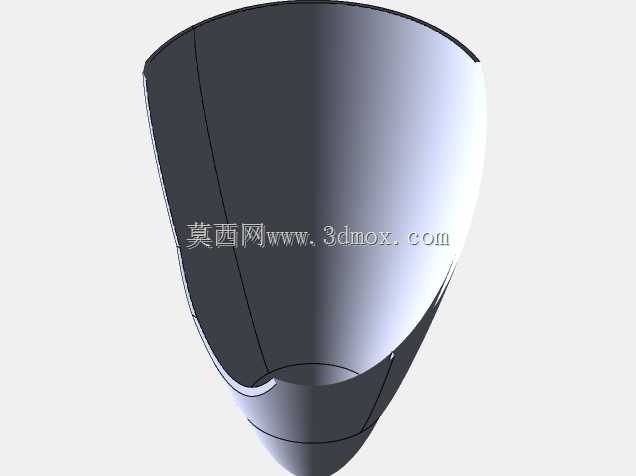

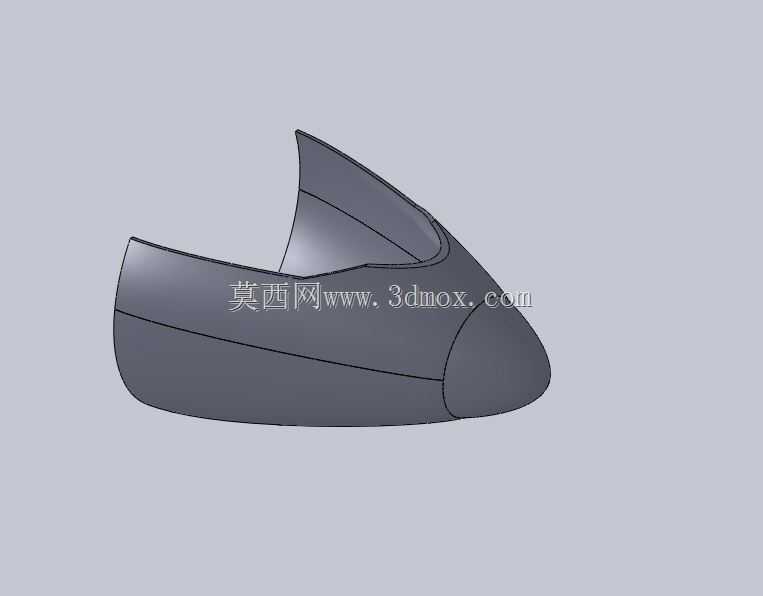

该模型还原了单通道干线民航客机的机头段壳体结构，作为整架飞机最前端的气动与功能集成段，这部分结构直接决定巡航阶段的迎面阻力系数，同时承担着气象雷达安装、前起落架舱收纳、驾驶舱视野保障、前端航电设备布设的核心功能。从气动设计逻辑来看，机头采用连续变曲率的钝头旋成体构型，避免了尖锐头部在高亚音速巡航时产生的局部激波阻力，曲面过渡段全程保持G2连续，从最前端的雷达罩圆弧段平滑过渡到机身等直段，保证附面层气流在机头段不会发生提前分离，降低巡航阶段的压差阻力。在结构设计层面，机头段采用半硬壳式承力思路，曲面蒙皮与内部横向隔框、纵向长桁形成一体化承力体系，模型还原的外曲面严格匹配实际机型的截面控制线，雷达罩与机身主体的分缝位置预留了检修拆卸的安装边界，前风挡区域的曲面凹陷完全贴合实际风挡玻璃的安装型面，保证风挡安装后与周边蒙皮齐平，不会产生额外的气动干扰。从实际应用场景来看，这类机头曲面模型可用于航空类专业的气动外形教学演示、客舱改装项目的前端结构干涉校核、地勤维护模拟训练的结构展示，也可作为航电设备前置安装的空间校核基准。设计过程中优先保证了外形的气动准确性，所有截面控制线均按照实际机型的站位尺寸推导，机头最前端点到与机身等直段对接面的轴向长度、各站位的截面直径、风挡区域的倾斜角度都符合实际装机的尺寸边界，安装对接面预留了与机身中段连接的法兰式贴合面，保证拼接后整体曲面的连续性。机头下部的曲面预留了前起落架舱的外轮廓凹陷，匹配起落架收放后的舱门贴合型面，不会在收放过程中出现运动干涉。整个壳体的曲面拆分逻辑也符合实际制造工艺，雷达罩作为独立可拆卸部件，与机身主体的分缝采用斜切式对接，既保证连接强度，也能降低接缝处的气流扰动。
