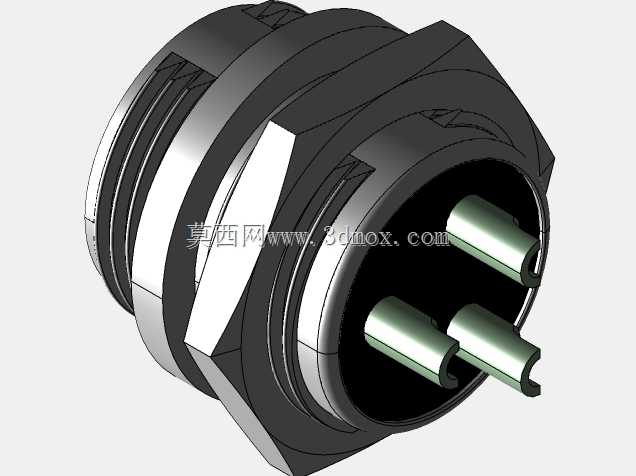

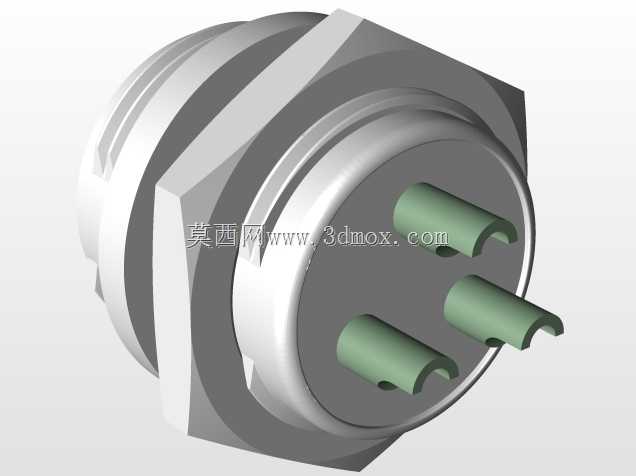

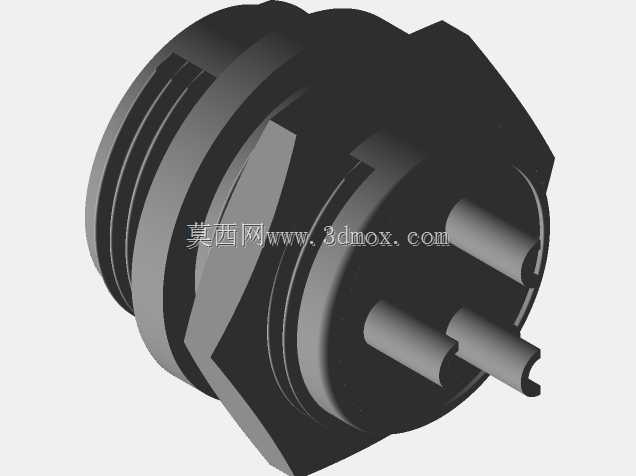

GX-16三芯航空插头连接组件结构设计

在工业电气布线、小型机电设备内部接线、测试仪器外接端口等场景中，这类圆形螺纹锁紧式接插件的应用覆盖率极高，尤其是在需要频繁插拔、存在一定振动工况的设备上，相比直插式连接器，螺纹锁紧结构能避免接线松脱导致的信号中断或供电故障。这款三芯接头的设计首先围绕安装适配性展开，主体采用后部外螺纹结构，可直接穿过设备面板的预制安装孔，通过配套六角螺母从面板背侧锁紧固定，安装法兰位置做了铣扁处理，能卡在面板的定位槽内，防止拧紧螺母时接头跟转，这一细节在批量装配时能大幅降低安装调试的工时消耗。从结构功能上看，接头内部的三个插针采用等角度圆周排布，插针根部做了台阶限位结构，装配时插针压入绝缘基座后不会出现轴向窜动，绝缘基座选用耐温绝缘材质，既可以隔绝相邻插针之间的爬电路径，也能在插针压接导线后提供足够的支撑力，避免导线弯折时拉扯插针导致接触不良。接头前端的内螺纹结构用于对接配套的插座端，旋合过程中插针与插座的插孔逐步对齐接触，螺纹完全锁紧后，插合面的密封圈会被压紧，实现基础的防尘防泼溅能力，适配车间内普通工况下的使用需求。在建模过程中，需要重点控制几个关键尺寸边界：首先是安装螺纹的公称直径与螺距，必须匹配行业通用的GX16规格标准，保证不同厂商生产的同型号接头能够互换；其次是插针的中心距与伸出长度，这部分尺寸直接决定插合时的接触可靠性，尺寸偏差过大会导致插针弯折、接触电阻过大甚至无法插合；另外安装法兰的厚度、六角锁紧螺母的对边尺寸也需要符合通用安装规范，确保用户在替换现有设备上的老旧接头时，不需要重新加工面板开孔。这类接头的接触件采用铜质基材表面镀银处理，兼顾导电性能与抗氧化能力，外壳选用锌合金压铸成型，表面做钝化处理，既有足够的结构强度抵抗日常插拔的外力冲击，也能在普通工业环境下避免过快锈蚀。在实际选型应用中，这类三芯接头通常用于交流小功率供电回路、低压直流信号传输回路，单芯载流量可以满足多数小型传感器、手持操作单元、小型机电模块的接线需求，相比焊接式的固定接线方式，采用这类连接器可以大幅提升设备后期维护的效率，出现模块故障时不需要重新拆线接线，直接拔下接头即可更换故障部件。建模时还需要考虑接头尾部的导线出线空间，预留足够的位置安装尾部护套，避免导线从接头根部反复弯折导致线芯断裂，同时尾部的螺纹结构可以配套电缆防水接头，进一步提升接线位置的防护能力。
