小型喷气式飞行器气动布局结构设计

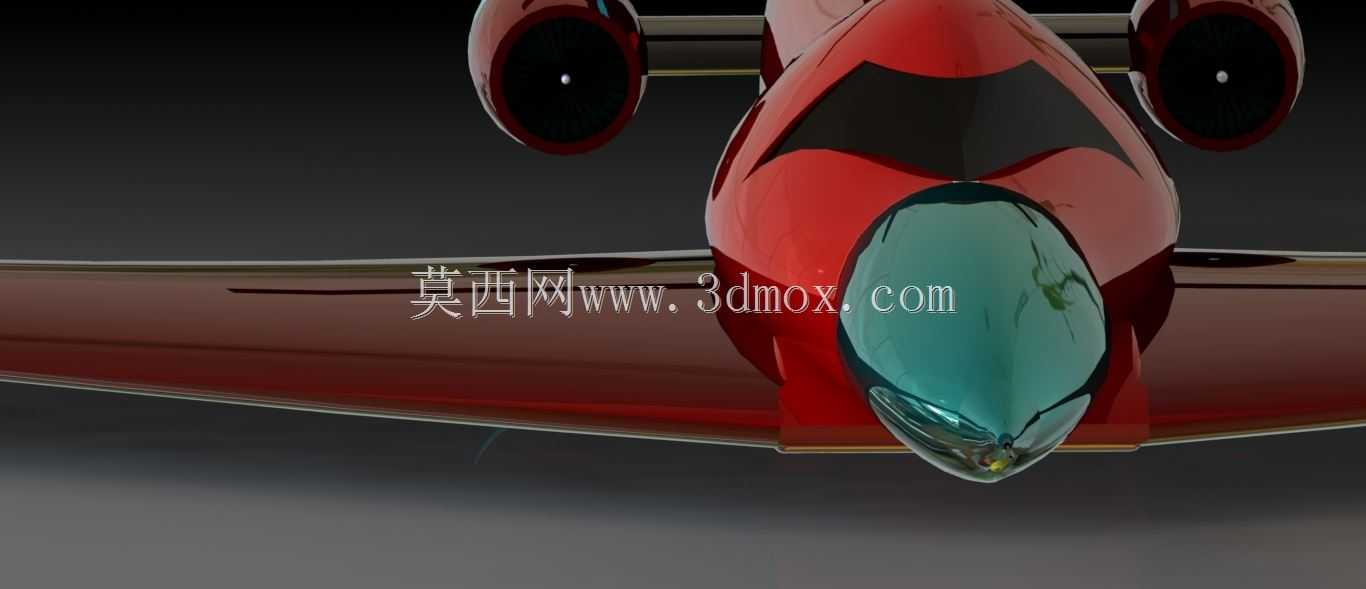

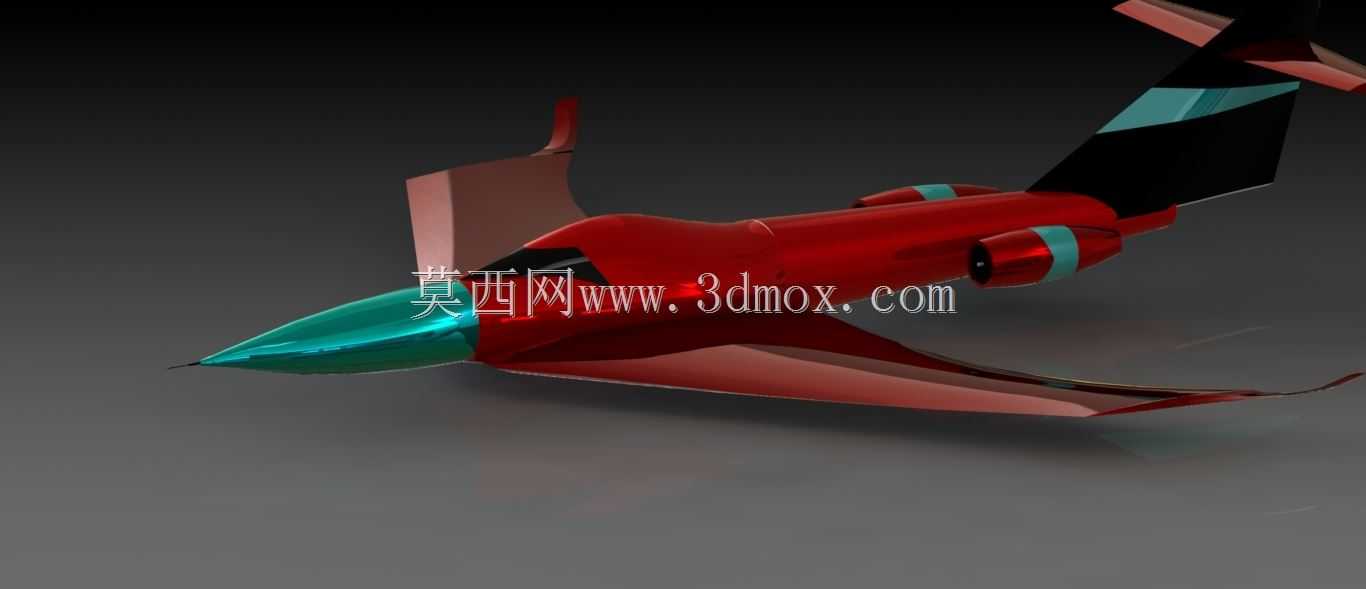

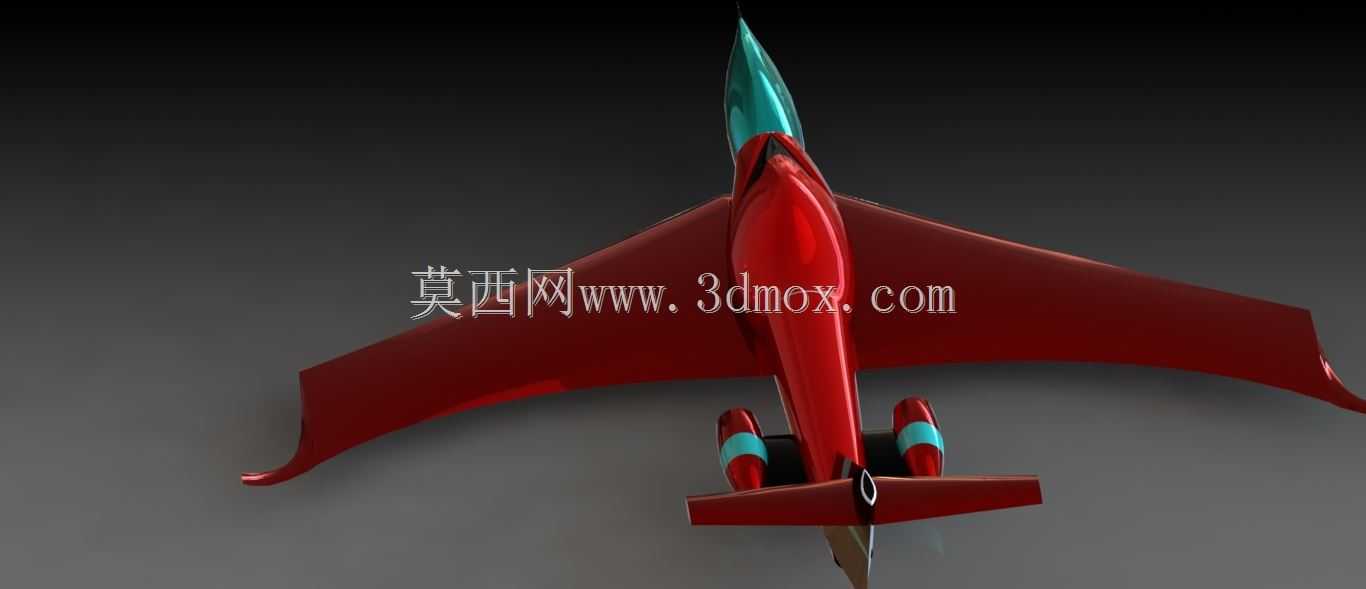

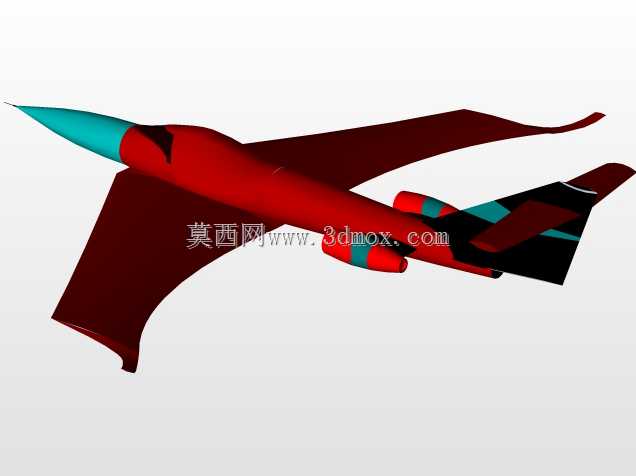

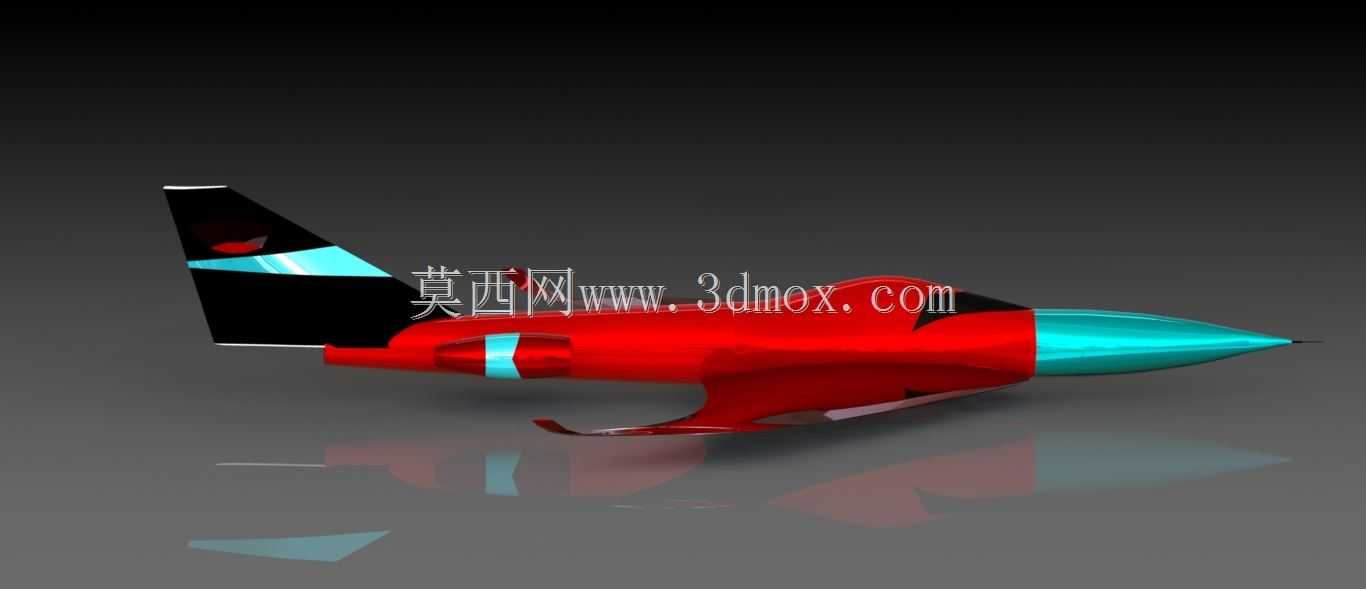

该喷气式飞行器设计方案面向低空通用航空作业场景，可适配短距通勤、航空测绘、飞行试验验证等实际使用需求，整体结构围绕亚音速飞行工况下的气动效率与结构可靠性展开设计。机身主体采用流线型纺锤体构型，机头段做尖锥修形处理，可有效降低飞行过程中的迎面空气阻力，尖锥段与机身主舱段采用平滑曲面过渡，避免气流在衔接位置产生分离压差，保证飞行状态下的机身表面气流附着效果。机身两侧集成埋入式进气道结构，进气道唇口做圆角钝化处理，既能够满足喷气动力单元的进气流量需求，又可以减少外露结构带来的附加阻力，同时避免进气道位置过低在起降过程中吸入地面杂物。尾翼采用单垂尾加水平安定面的常规布局，垂尾后缘设置可偏转操纵面，可在飞行过程中提供足够的航向稳定性，水平尾翼与机身尾部衔接位置做结构加强设计，能够承受大机动飞行状态下的气动载荷冲击。机身下部设置一体化起落架收纳舱，在巡航状态下可将起落架完全收纳入舱内，进一步降低整机飞行阻力，起落架安装位置经过重心配平核算，保证地面滑行阶段的整机稳定性，不会出现侧翻或抬头力矩过大的问题。整机翼身融合段做曲面连续处理，机翼与机身衔接位置无明显棱角，可减少翼根位置的气流干扰阻力，机翼后缘预留操纵舵面安装接口，可根据实际飞行需求加装副翼、襟翼等操纵结构。动力单元安装位置位于机身中部重心附近，可减少飞行过程中动力输出变化带来的整机配平调整量，动力舱周边预留检修口与散热通道，保证动力单元长时间工作时的温度处于合理区间。机身内部预留航电设备、燃油存储、任务载荷的安装空间，各舱段之间设置结构隔框，可在保证机身结构强度的同时，合理分配整机重量分布，将整机重心控制在设计允许的范围内。整机外形尺寸适配小型通用机场的起降保障条件，机身长度、翼展、机高参数均符合低空飞行的空域管理相关尺寸要求，地面停放时的占地面积与小型通用直升机相当，不需要额外扩建专用停机位即可完成停放保障。设计过程中针对不同飞行迎角下的机身表面压力分布做了多轮迭代调整，对垂尾面积、机头长细比、进气道位置等参数做了优化匹配，保证在亚音速飞行状态下整机具备足够的航向与纵向稳定性，同时兼顾低速起降阶段的操纵响应灵敏度，避免低速状态下出现失速风险。
