ASK-5轻型固定翼飞机机身中段结构设计

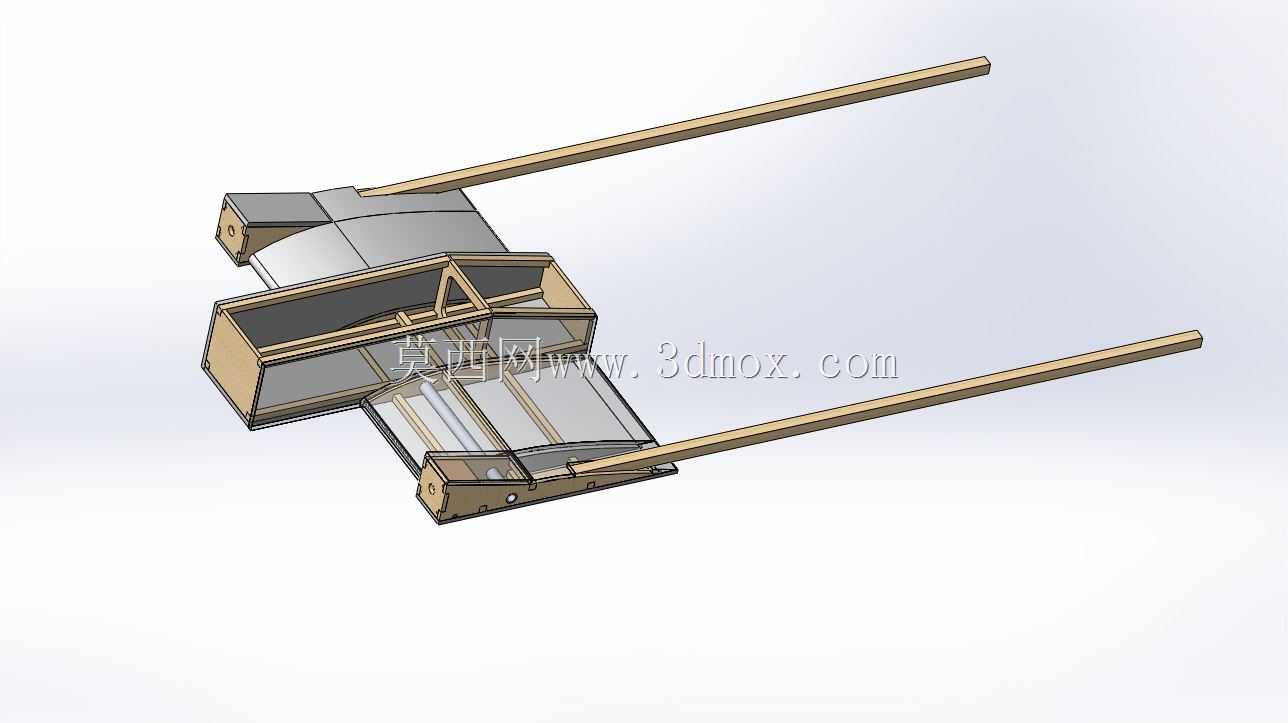

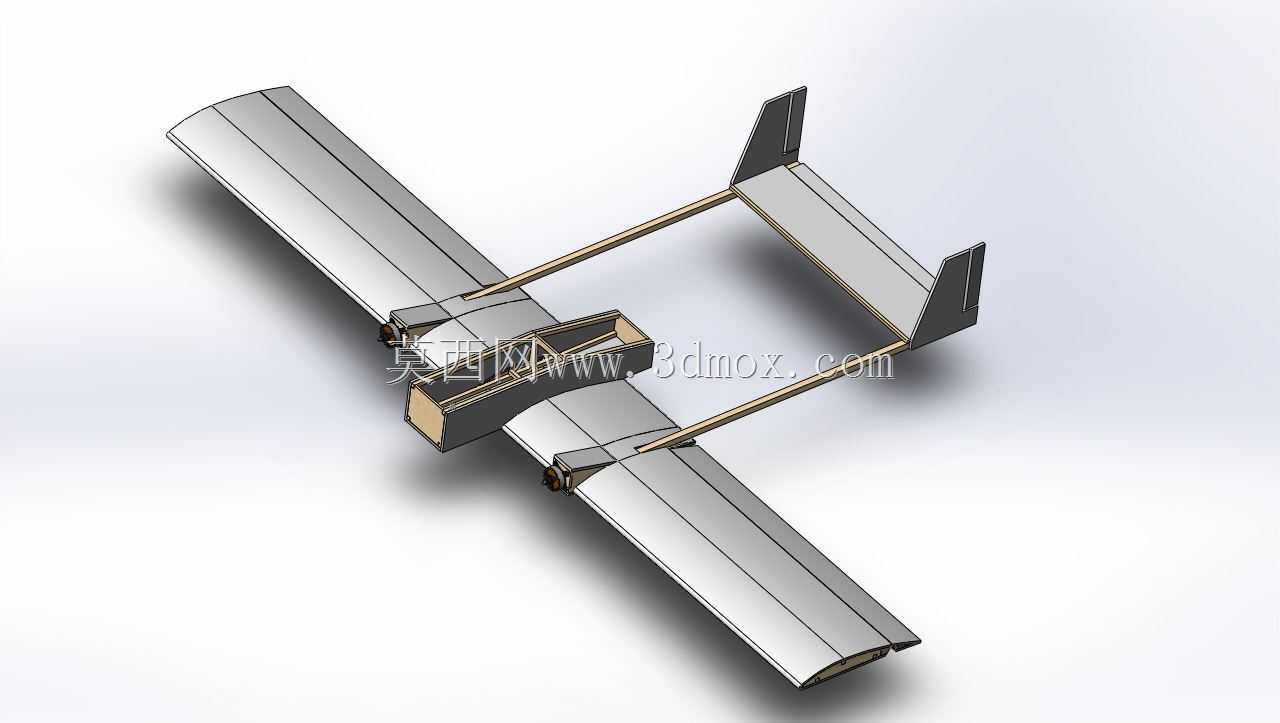

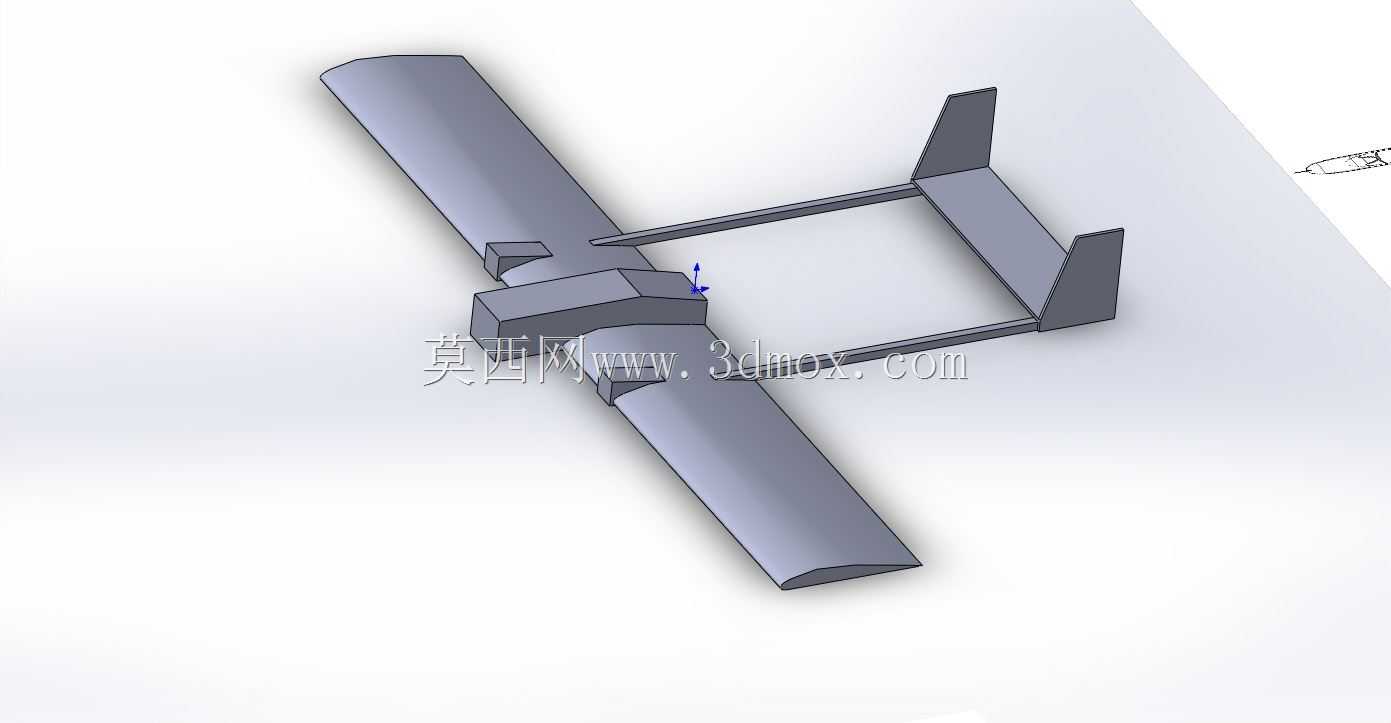

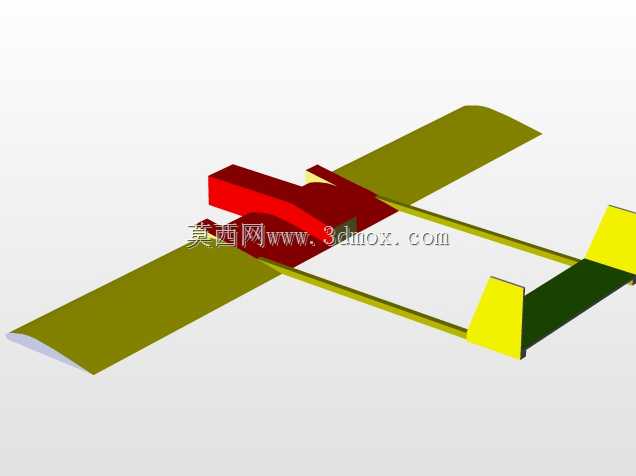

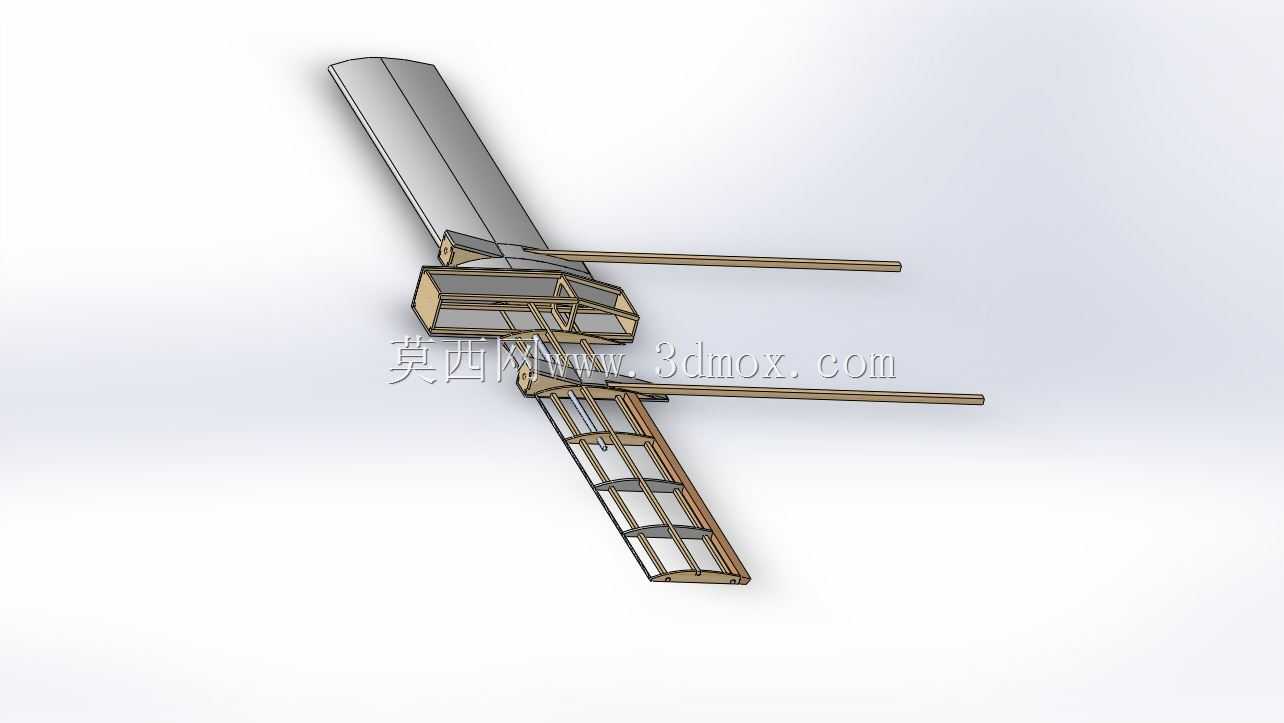

该结构对应轻型低速固定翼飞行器的机身中段核心承载区段，主要适配航空科普教学、航模验证试飞、小型民用轻型飞行器原型试制场景，承担连接左右机翼、承载座舱载荷、传递翼面气动弯矩的核心作用，是整机组装过程中定位精度要求最高的结构段。从结构布局来看，该段采用盒式承力框架设计，左右两侧伸出的长杆为翼梁连接延伸段，直接与机翼主翼梁对接，将机翼飞行过程中产生的升力、气动阻力、机动过载直接传导至机身主承力结构，避免连接部位出现应力集中导致的结构失效。设计过程中优先考虑装配工艺性，框架采用板式拼接结构，通过角部定位凸台实现各构件的快速定位，不需要复杂的型架即可完成组装，适配小批量试制、教学场景下的手工装配需求，降低加工与装配的门槛。结构上预留了座舱区域的安装空间，框架内部的三角加强筋布置在翼梁与机身纵梁的交汇节点处，针对性强化该位置的抗扭、抗弯性能，在控制整体结构重量的前提下，保证大过载机动下的结构强度冗余。两侧翼梁延伸段的长度经过匹配计算，既保证与机翼连接的重叠长度满足连接强度要求，又不会过度延伸增加不必要的结构重量，外伸段的截面尺寸与机翼内部翼梁的安装腔尺寸完全匹配，装配时可直接插入机翼主梁腔体内通过紧固件锁定，不需要额外设计转接结构。机身框架的蒙皮贴合面预留了均匀的连接孔位，可适配薄木片、复合材料薄板等不同材质的蒙皮固定，框架边缘的倒角设计避免蒙皮安装时出现应力割伤，提升蒙皮的连接可靠性。该结构的安装边界以机身纵向对称面为基准，两侧翼梁延伸段的同轴度公差控制在较小范围内，保证左右机翼安装后机翼安装角一致，避免飞行过程中出现升力不对称导致的偏航、滚转问题；框架上下平面的平面度公差满足座舱底板、上部蒙皮的安装要求，不会出现装配间隙不均的问题。实际应用中，该结构段可直接作为航模飞机的核心承载段使用，也可作为轻型载人飞机的等比例缩比验证件，用于验证机身结构的受力合理性、装配工艺性，为后续全尺寸结构设计提供实测数据支撑。结构设计过程中充分考虑了不同材质的适配性，无论是采用轻木、巴尔沙木等航模常用材料加工，还是采用铝合金、碳纤维复合材料加工制作真机结构，该结构的受力传递路径都能保持合理，不需要对核心框架布局做大幅调整，具备较强的设计通用性。
