蜂窝镂空轻量化轻型安装支架结构设计

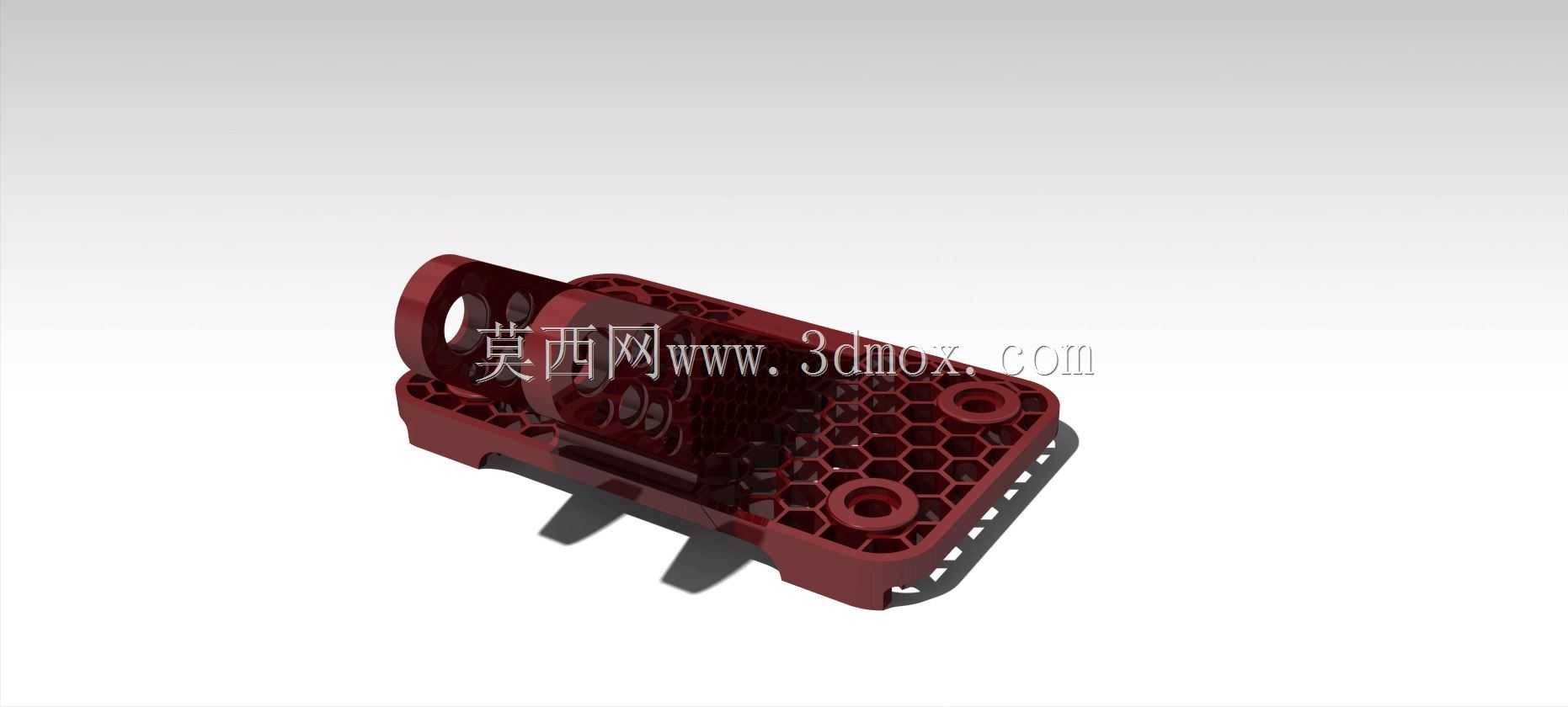

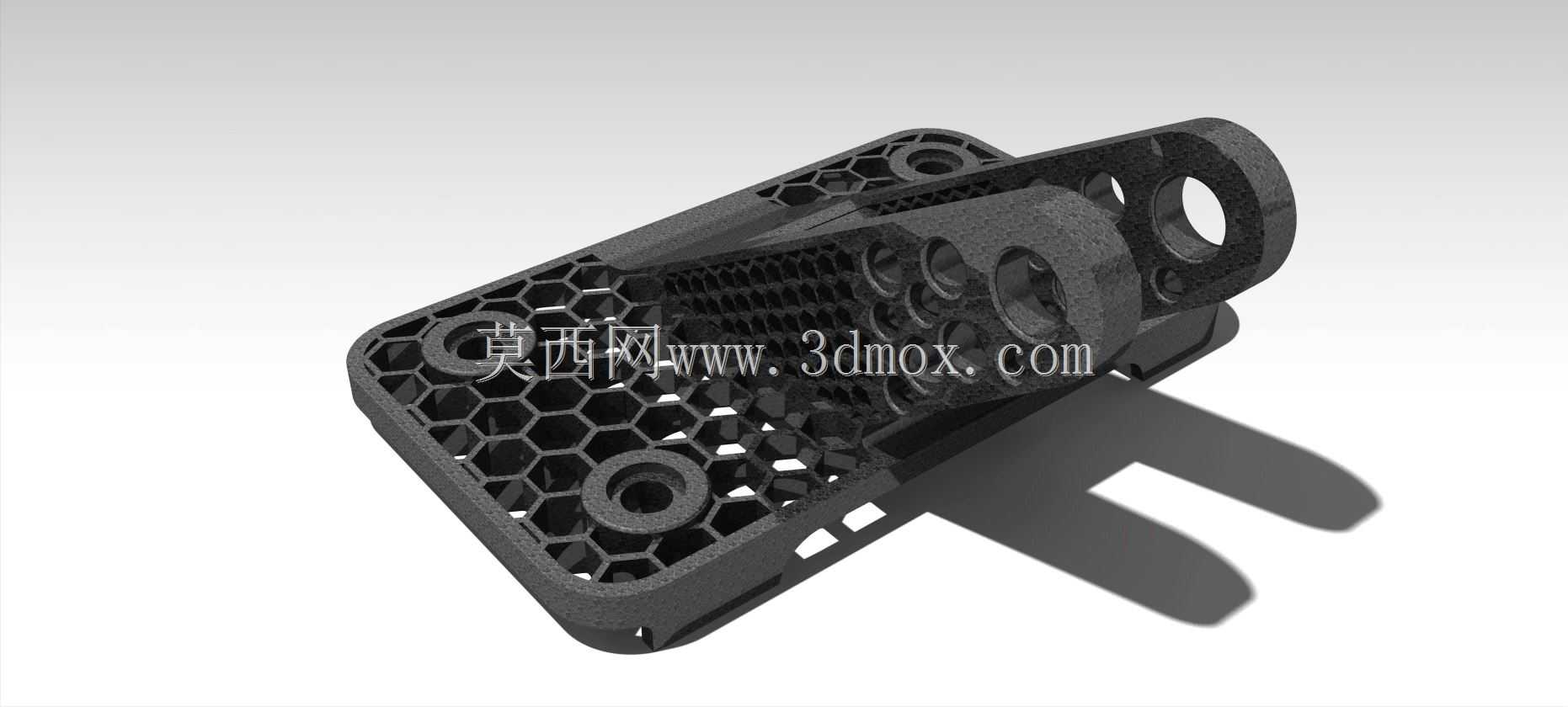

这款轻型支架的设计核心围绕轻量化安装需求展开，主体采用蜂窝镂空的网格结构，在保证结构刚性的前提下最大限度削减了实体材料占比，适配对自重有严格限制的安装场景。从实际应用来看，这类支架常被用在便携检测设备、小型机载功能模块、桌面级实验装置的承载固定环节，既能够承担对应模块的静态承重与常规工况下的振动载荷，又不会额外增加过多装配重量，避免对搭载主体的负载平衡造成干扰。

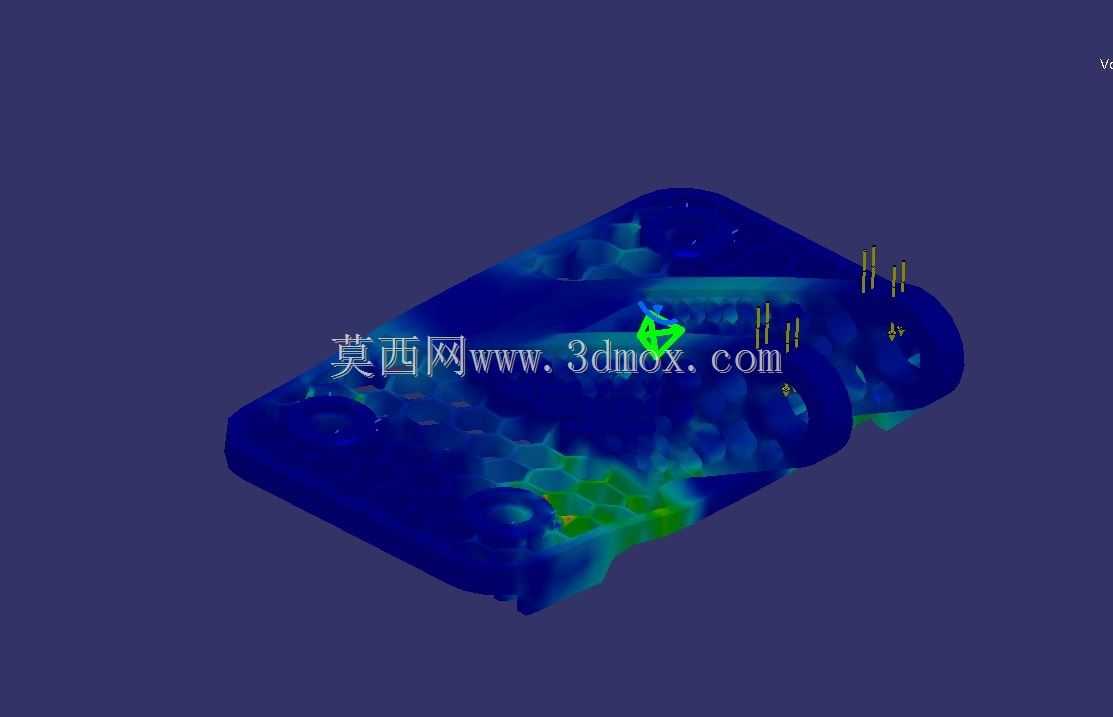

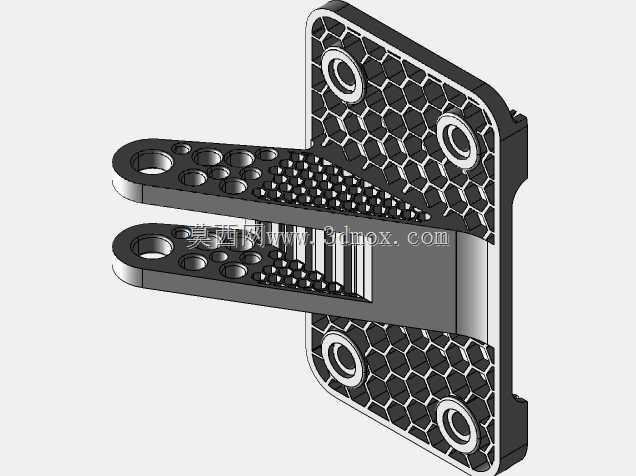

设计过程中优先考虑了安装边界的适配性，支架底部预留的叉形定位结构可以快速卡入对应设备的安装卡槽，无需额外加工定位槽位，侧面与顶面的带孔耳片分别对应不同方向的紧固件安装位，可同时实现水平方向与垂直方向的锁紧固定，避免单一方向固定带来的装配窜动问题。主体的蜂窝结构并非均匀排布，在靠近安装孔、受力集中的耳片连接位置，网格密度做了针对性提升，局部壁厚也做了加厚过渡，避免应力集中导致的结构断裂，而在非主要受力的中部区域，蜂窝网格尺寸适当放大，进一步降低整体自重。

从结构功能上看，支架的镂空结构除了减重之外，还能兼顾散热与走线需求，搭载的发热模块工作时产生的热量可以通过镂空网格快速散出，设备的连接线缆也可以穿过网格空隙完成排布，无需额外设计走线槽，压缩整体装配空间。安装孔位采用了沉头设计，紧固件装配后不会突出支架表面，避免与搭载模块产生干涉，支架的边缘全部做了圆角过渡处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中带来的结构疲劳问题。

在尺寸边界的把控上，支架的整体轮廓适配常规小型功能模块的安装尺寸，底部安装叉的间距与主流设备的安装卡槽宽度匹配，耳片上的安装孔孔径适配常用的小规格紧固件，无需定制特殊规格的连接件即可完成装配。整体结构一体成型，无需后续拼接组装，减少了装配环节的公差累积，保证安装后的位置精度，同时一体结构也避免了拼接位置的强度薄弱点，提升长期使用的结构可靠性。
