管式车架单座机动小型卡丁车三维设计

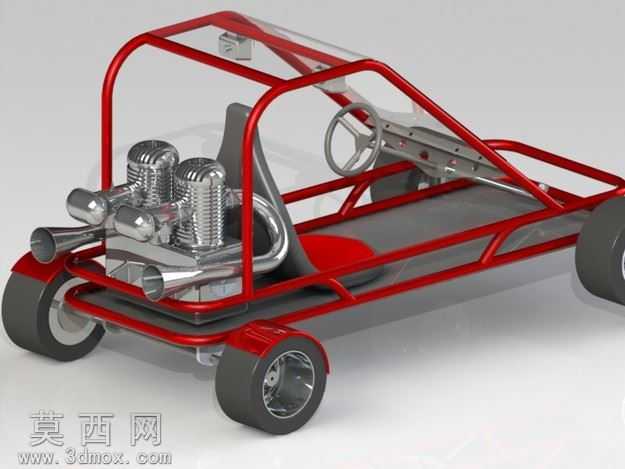

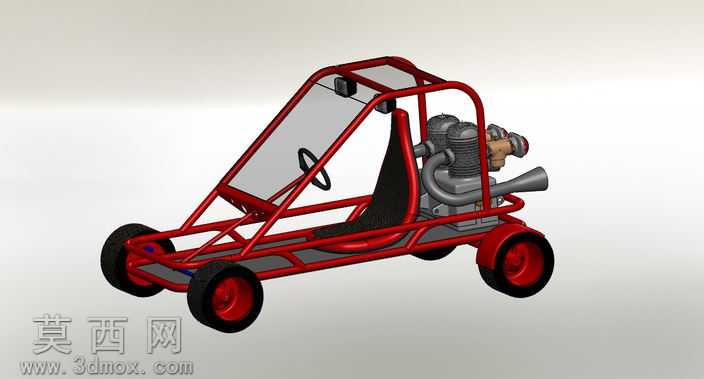

该作品为单座管式车架小型机动卡丁车的三维设计模型，建模阶段采用自顶向下的设计思路，先完成整车硬点参数的定位，确定轴距、轮距、座椅安装位、动力总成固定点、转向机构行程等核心参数后，再逐一对各个子系统进行细化建模。车架部分采用圆管焊接结构的建模逻辑，还原了真实管式卡丁车的车架受力结构，所有管材的弯折半径、连接节点都按照实际加工工艺进行设计，既保证了车架的结构强度，也预留了各个部件的安装空间，避免后续装配出现干涉问题。动力系统部分还原了单缸风冷发动机的完整结构，包含缸体、散热鳍片、化油器、排气弯管、启动拉盘等细节部件，发动机的安装支架与车架的连接位置做了适配设计，同时预留了传动系统的连接空间，能够直观展示动力输出的传递路径。行走系统部分，四个车轮分别建模了橡胶轮胎、红色轮毂、轮轴连接结构，前轮预留了转向节的安装位，与转向盘下方的转向拉杆结构形成完整的转向传动逻辑，后轮则匹配动力输出的传动结构，还原了后轮驱动的布局形式。车身附属部件方面，设计了单片式前挡风板、黑色成型座椅、中置转向盘、简易后视镜等细节，所有部件的材质在渲染阶段都做了区分：车架采用亮面红色金属漆材质，还原烤漆钢管的视觉效果；轮胎采用哑光黑色橡胶材质，表面添加了细微的胎纹纹理提升真实感；发动机部分做了铸铁金属与哑光铝合金的材质区分，排气部分添加了轻微的金属做旧质感；座椅采用哑光黑色皮革材质，挡风板采用半透明磨砂亚克力材质。渲染阶段采用柔和的影棚光源，从多个角度打光突出车架的管架结构层次，避免金属材质出现过曝的问题，同时通过阴影效果强化整车的立体感，整体模型完整还原了小型自制卡丁车的结构特征，各个部件之间的装配关系清晰，能够直观展示这类小型机动车的整体布局与结构设计逻辑，可用于休闲代步车辆的结构参考、创意改装设计参考以及相关机械结构的教学演示使用。
