专用车拖车钢板弹簧悬架结构设计

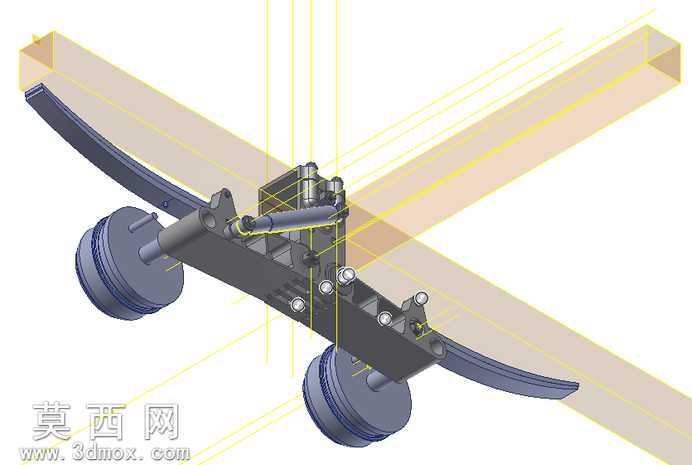

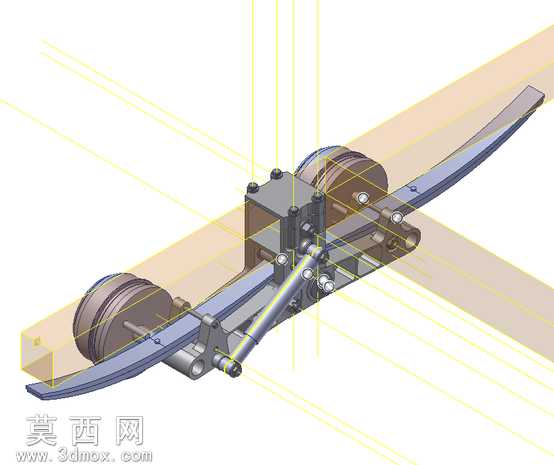

本模型为专用拖车的悬架系统三维设计成果，建模过程中严格遵循拖车行走机构的实际工程尺寸比例，对各组成部件进行了精细化的参数化建模。整体结构以纵向布置的钢板弹簧作为核心弹性承载元件，建模时还原了钢板弹簧多片叠合的层状结构，对每片钢板的弧高、端部倒角、中心螺栓定位孔、骑马螺栓安装位都做了精准还原，确保结构装配关系与实际产品完全一致。车桥部分采用实体建模方式，还原了桥壳的轴颈结构、轮毂安装位、制动底板连接法兰，轮毂与轮辋的装配配合面做了公差适配的结构设计，保证虚拟装配时无干涉问题。模型中还包含了减振阻尼元件、悬架限位结构、车架连接支座等附属部件，对各部件之间的铰接点、螺栓连接位、缓冲块安装位置都做了明确的结构表达，清晰展现了拖车悬架承载、缓冲、导向的功能实现逻辑。渲染阶段针对不同部件赋予了对应材质：钢板弹簧与桥壳采用调质钢材材质，调整金属粗糙度与反光度还原热轧钢材的哑光金属质感；轮毂部分采用铸铁材质，表面做轻度氧化质感处理；连接螺栓、销轴类标准件采用镀锌钢材材质，呈现亮面金属反光效果；车架连接梁采用矩形钢管材质，还原型材表面的平整质感。设计过程中充分考虑拖车的重载使用场景，钢板弹簧的跨度、片数、刚度参数均匹配拖车额定承载需求，悬架的跳动行程预留了足够的缓冲空间，各铰接点的位置设计保证了车轮跳动时的定位参数稳定，避免行驶过程中出现轮胎异常磨损、行驶跑偏等问题。整体模型装配逻辑清晰，各部件可独立拆解查看内部结构，能够直观展现拖车悬架的工作原理与装配关系，可为专用拖车行走系统的设计优化、结构教学、产品展示提供精准的三维数字参考。
