贝尔206轻型直升机结构三维设计

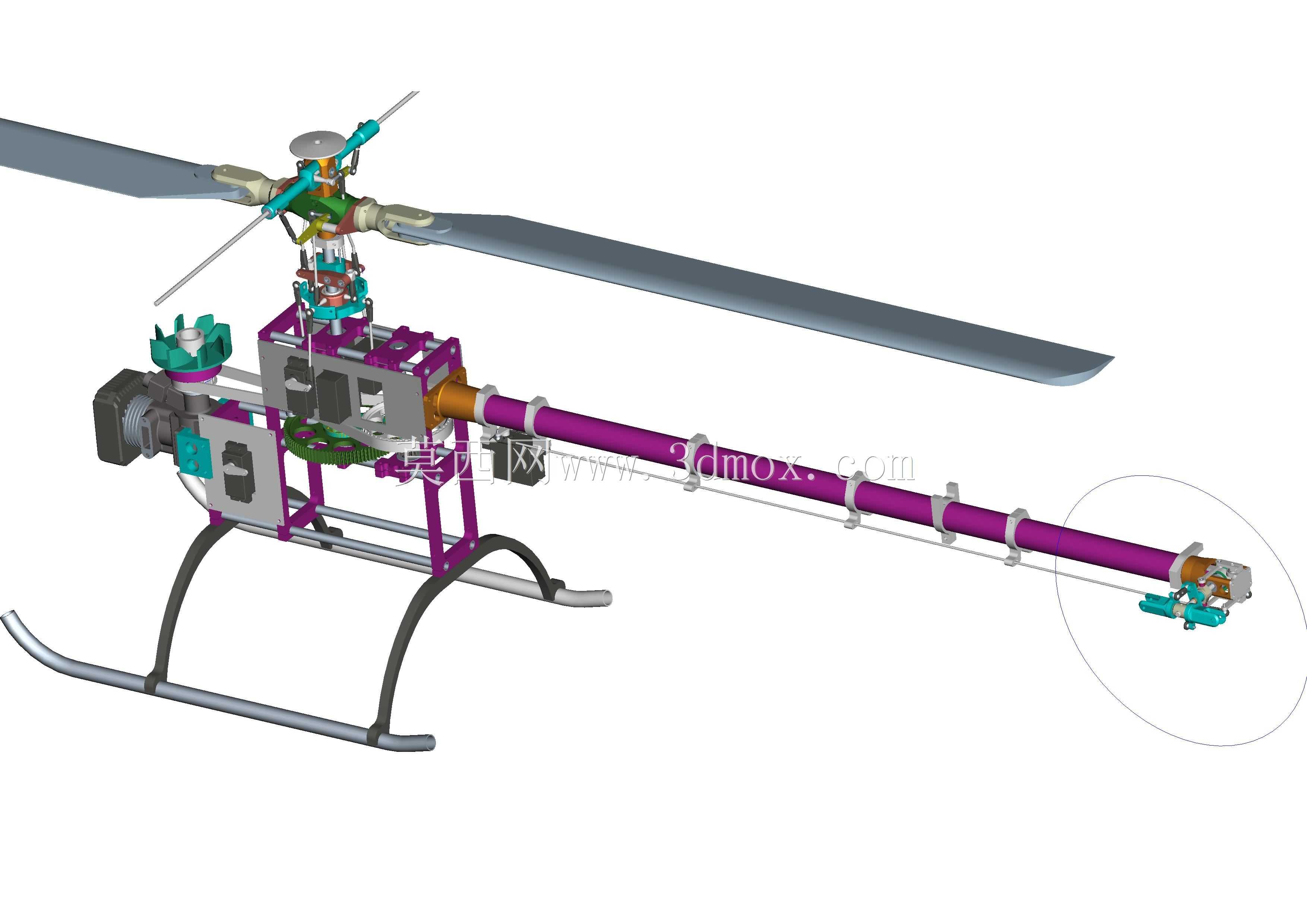

这套三维结构完整还原了轻型单发直升机的整机布局，可直接用于通航领域的教学演示、结构改装验证、零部件测绘参考场景，覆盖民用巡检、飞行培训、短途通勤、农林作业等实际使用场景的结构适配需求。从结构布局来看，模型完整呈现了主旋翼系统、动力传动舱、尾梁传动段、尾桨组件、滑橇式起落架的全部装配关系，主旋翼采用经典的跷跷板式两叶结构，桨毂与主轴的连接位置、变距拉杆的布置路径都做了精准还原，能清晰看到从动力输出端到主旋翼的传动链路走向，以及尾传动轴穿过尾梁内部连接尾桨减速器的完整路径，尾梁采用长筒型轻量化结构，尾部集成尾桨与水平安定面，平衡主旋翼反扭矩的同时保证飞行航向稳定性。起落架采用滑橇式设计，两根弧形滑橇通过支撑立柱与机身底部连接，没有复杂的收放机构，结构简单可靠，能适应野外非铺装场地的起降需求，降低日常维护的复杂度。机身中段的动力舱预留了动力单元的安装空间，可适配不同类型的动力输出方案，舱体周边的结构加强筋位置、蒙皮分块逻辑都贴合实际量产机型的设计思路，既保证结构强度，又尽可能控制整机重量，契合轻型直升机对载重比的严苛要求。设计过程中严格遵循了真实机型的安装边界约束，主旋翼旋转直径、尾梁长度、起落架跨距、机身高度的比例完全匹配实际机型参数，各部件之间的运动间隙都做了预留，比如主旋翼旋转时与机身顶部的安全距离、尾桨旋转时与尾梁末端的间隙、变距机构全行程动作时与周边结构的干涉检查都在建模阶段完成验证，可直接用于后续的改装设计、3D打印验证、结构受力仿真分析等工作，能帮助结构从业者快速理解轻型直升机的整体布局逻辑，掌握旋翼类飞行器的传动链路设计、重心配平思路、起降结构选型的核心要点，也可作为通航相关专业的教学辅助模型，直观展示直升机各系统的装配关系与工作原理。
