小型燃气涡轮喷气动力装置结构设计

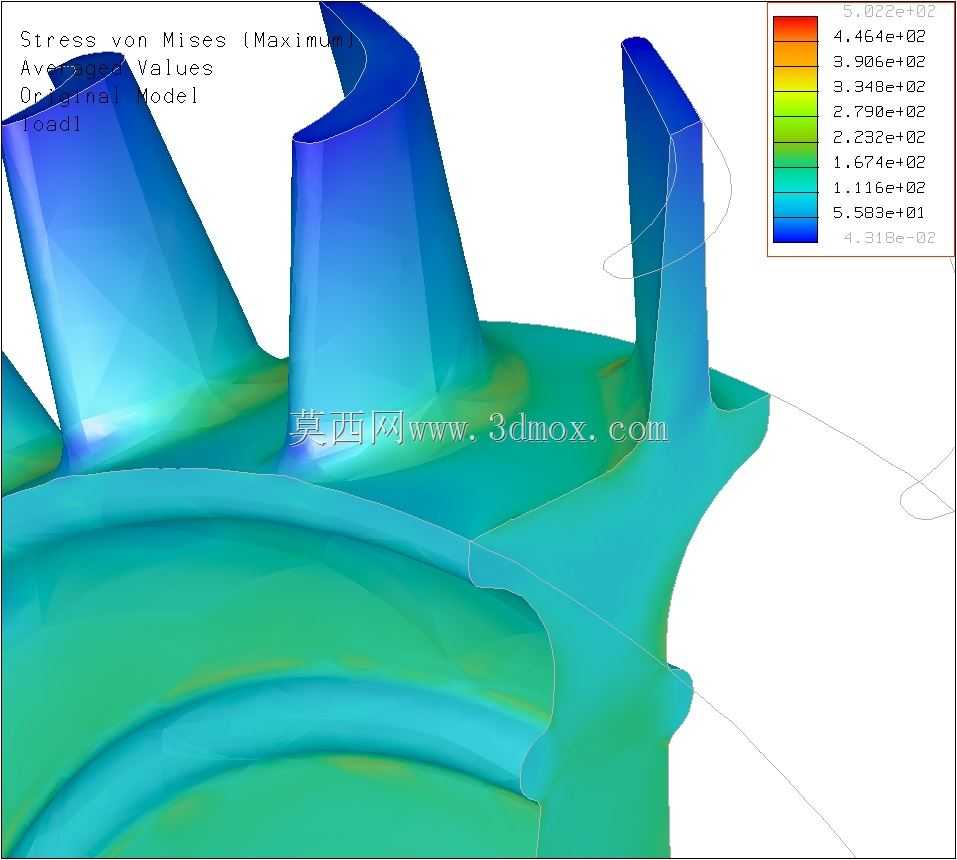

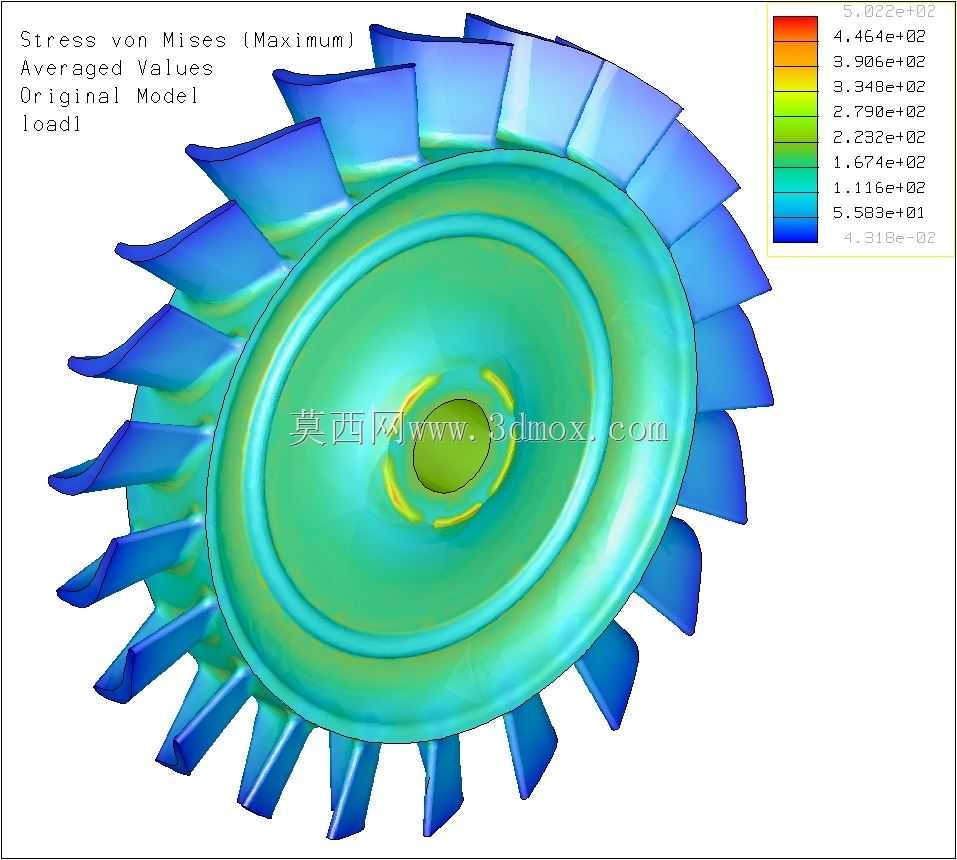

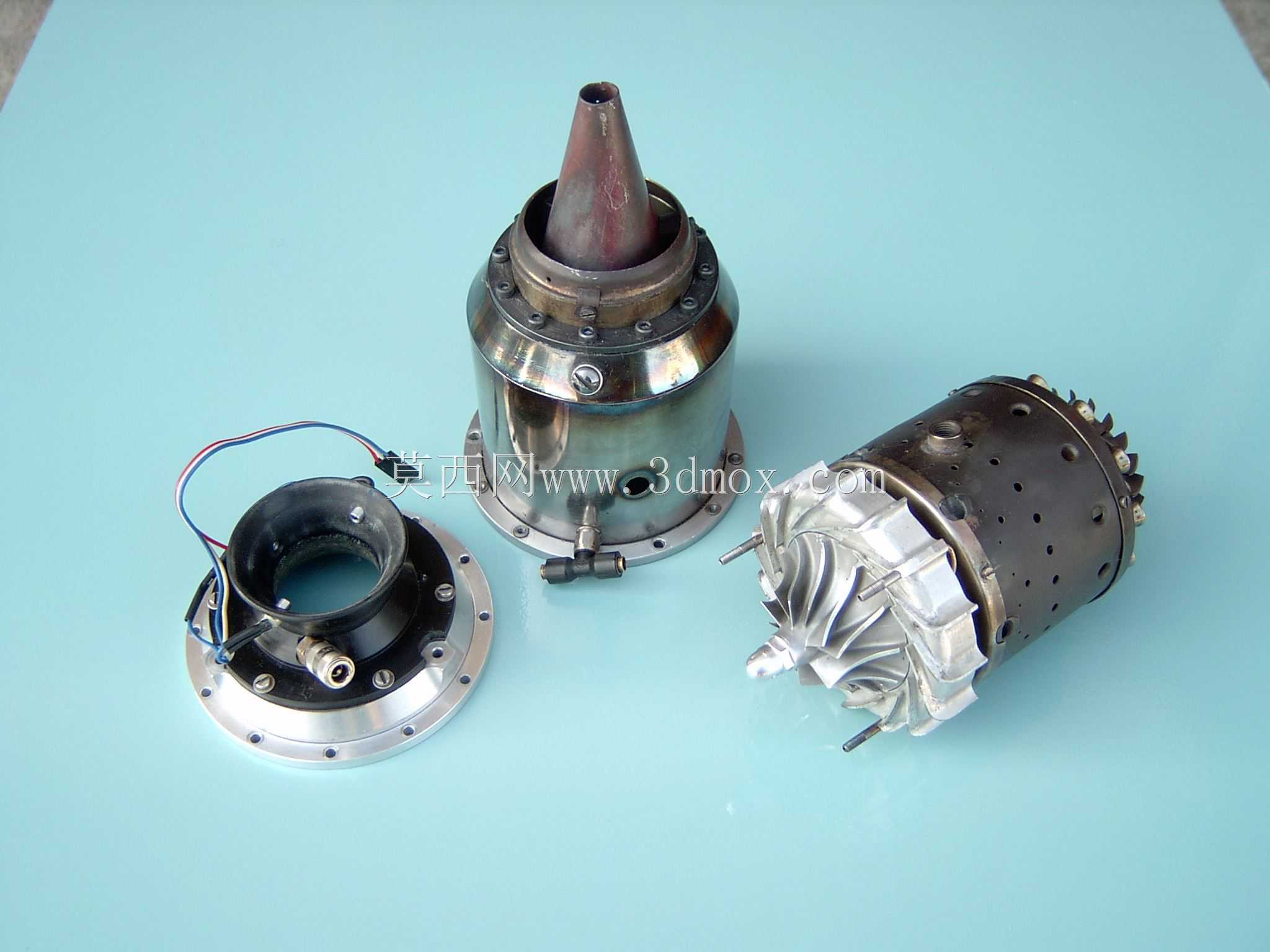

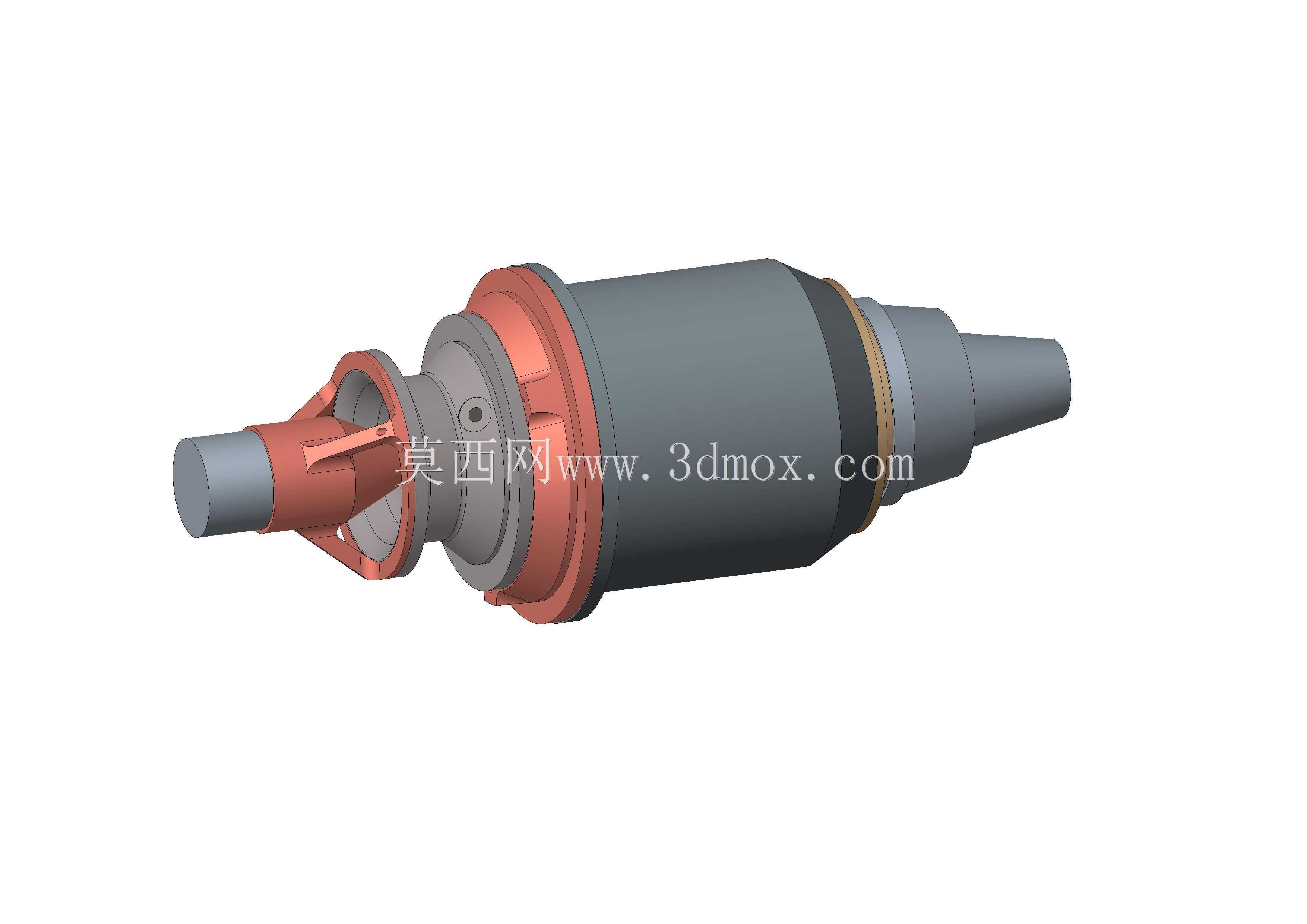

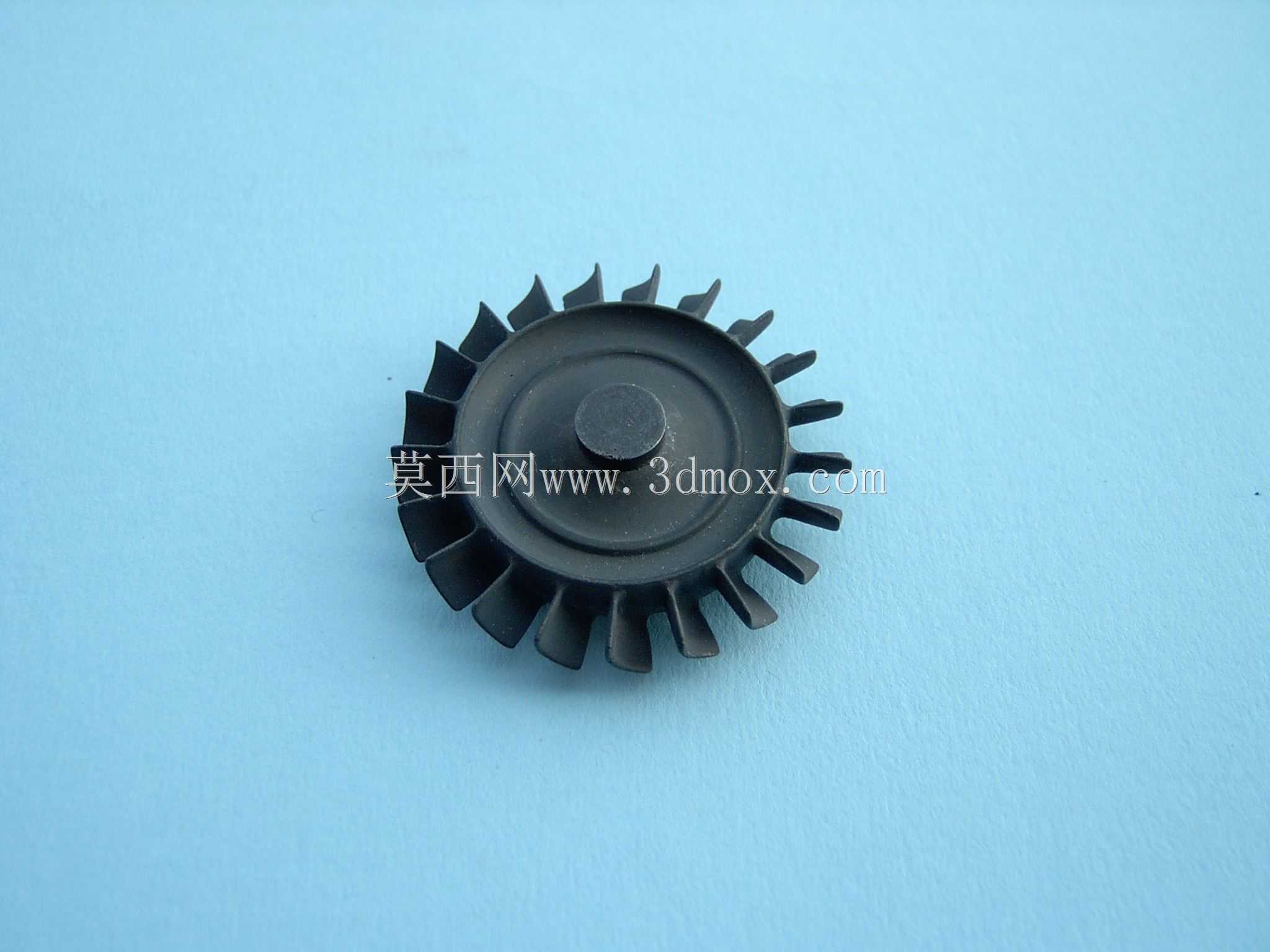

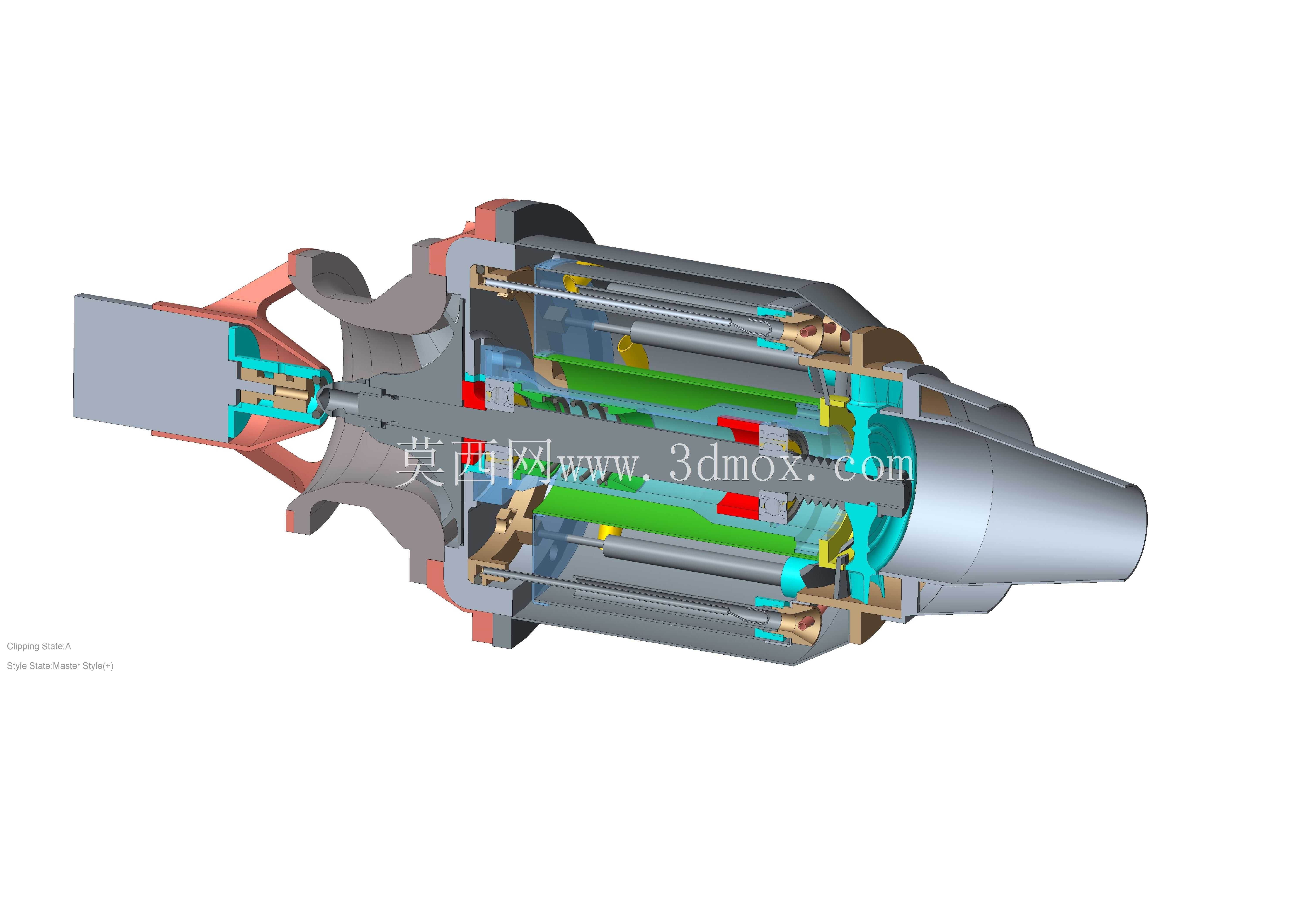

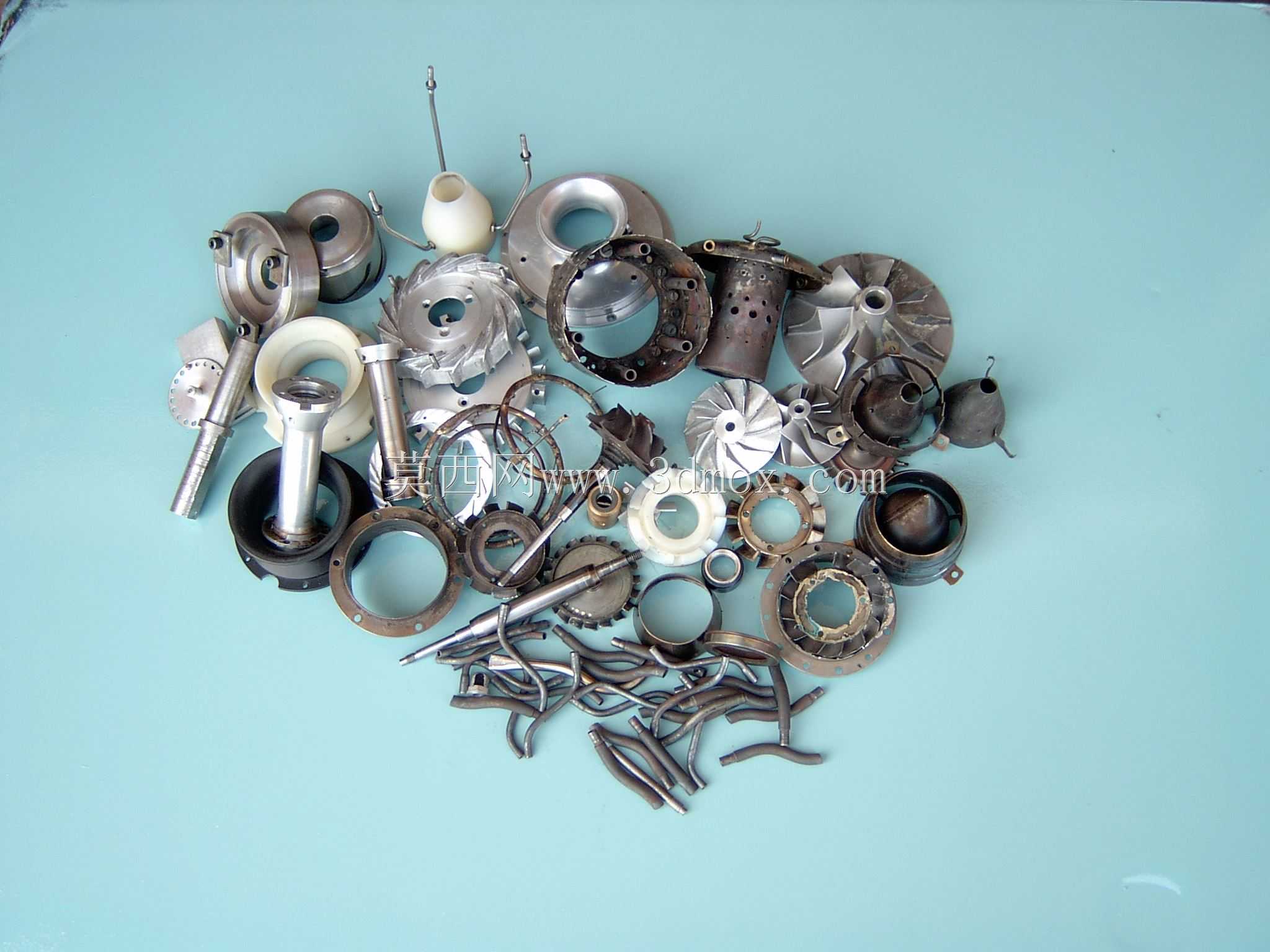

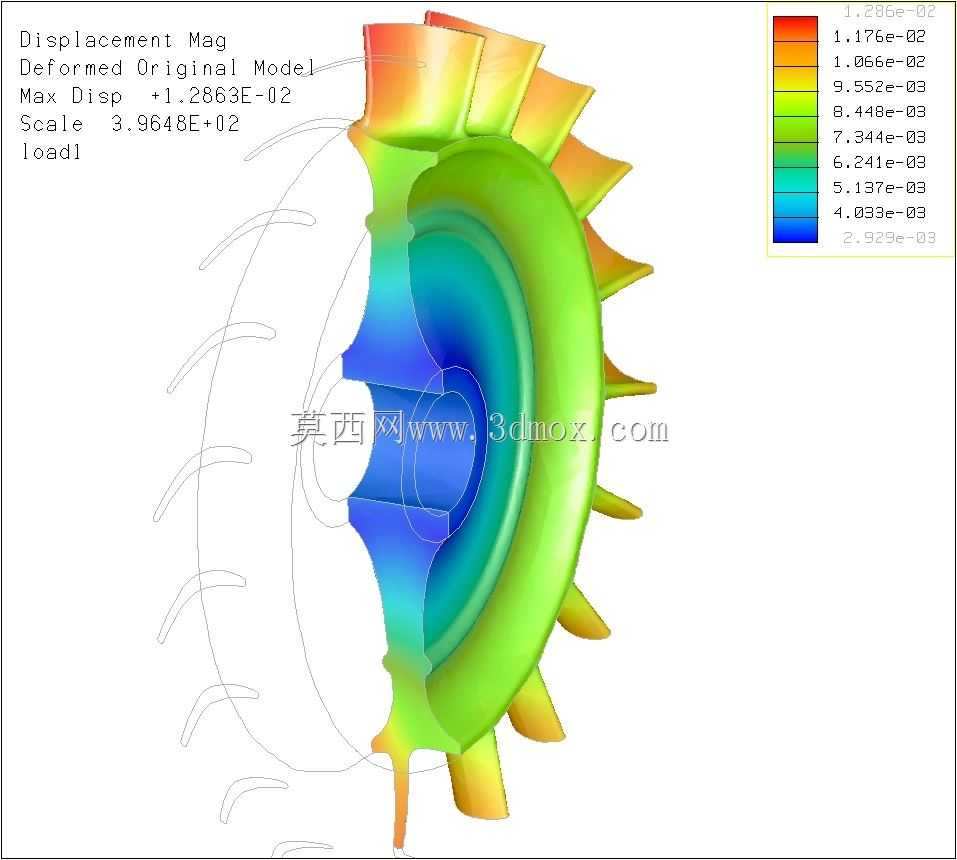

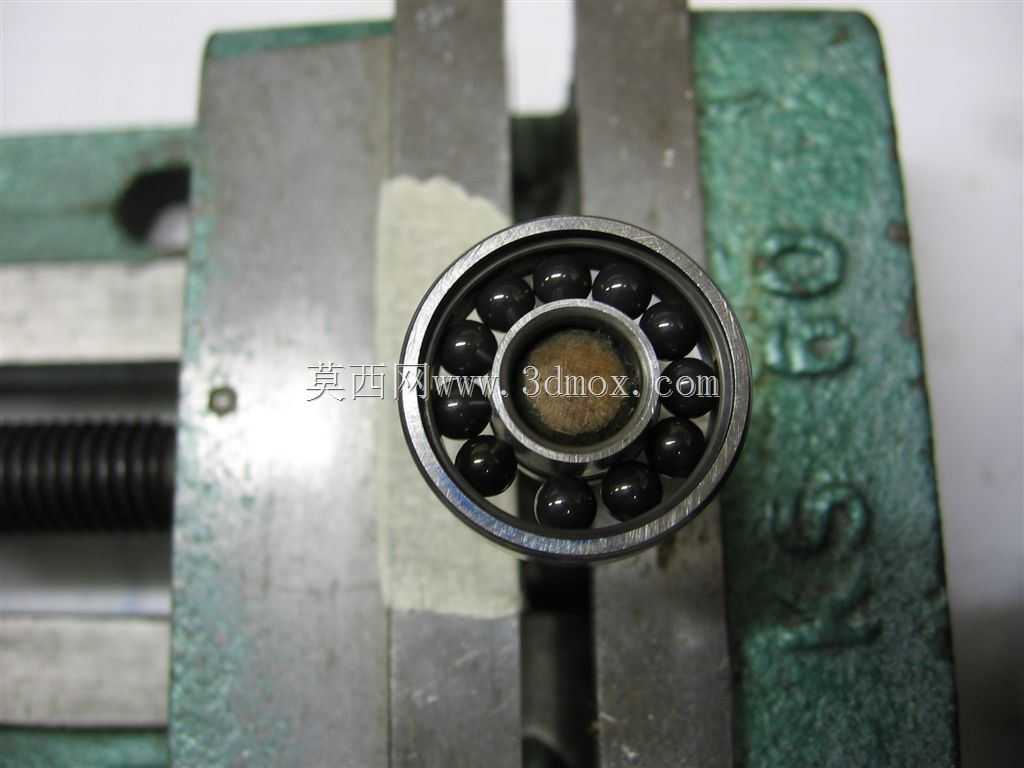

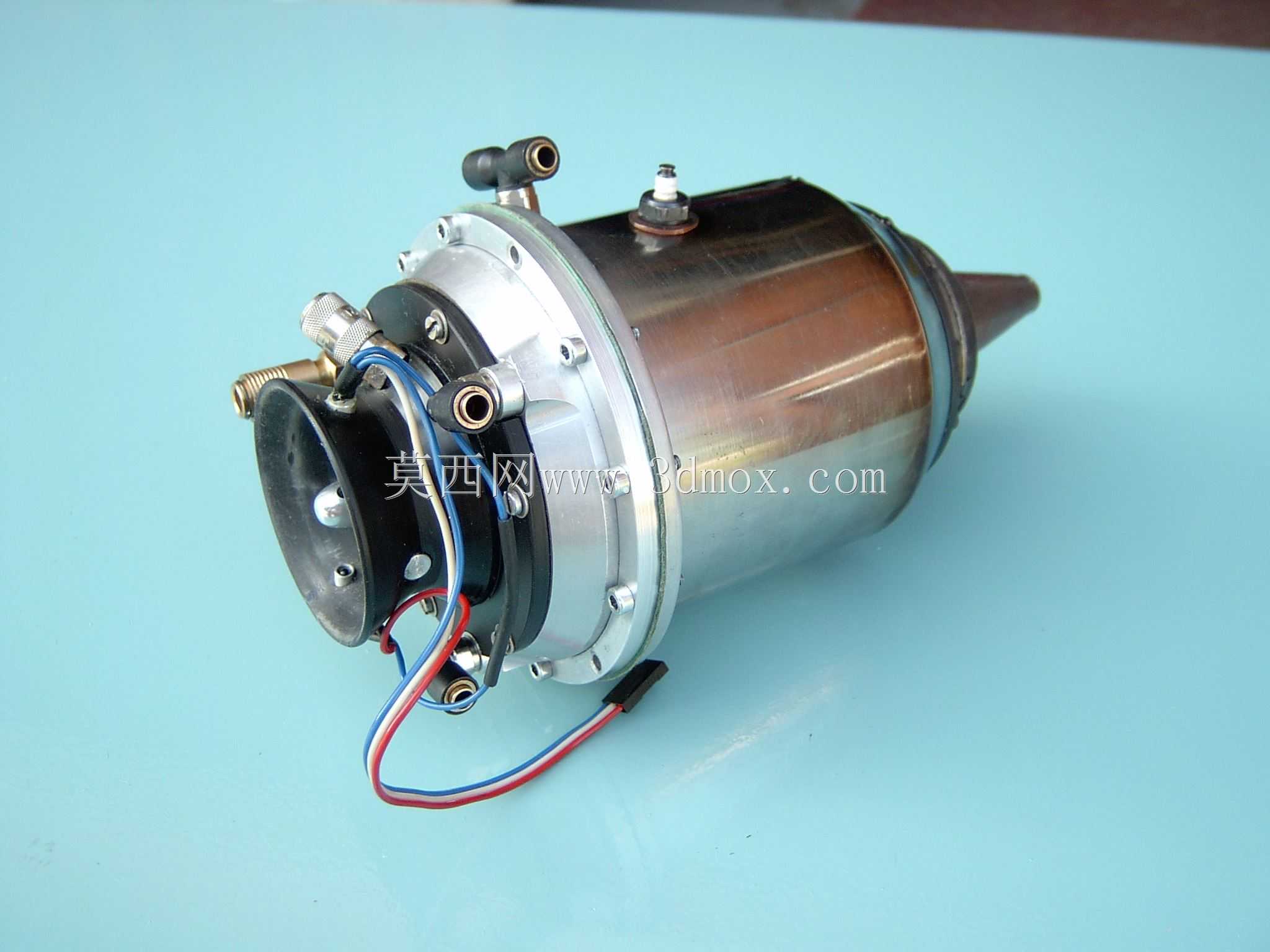

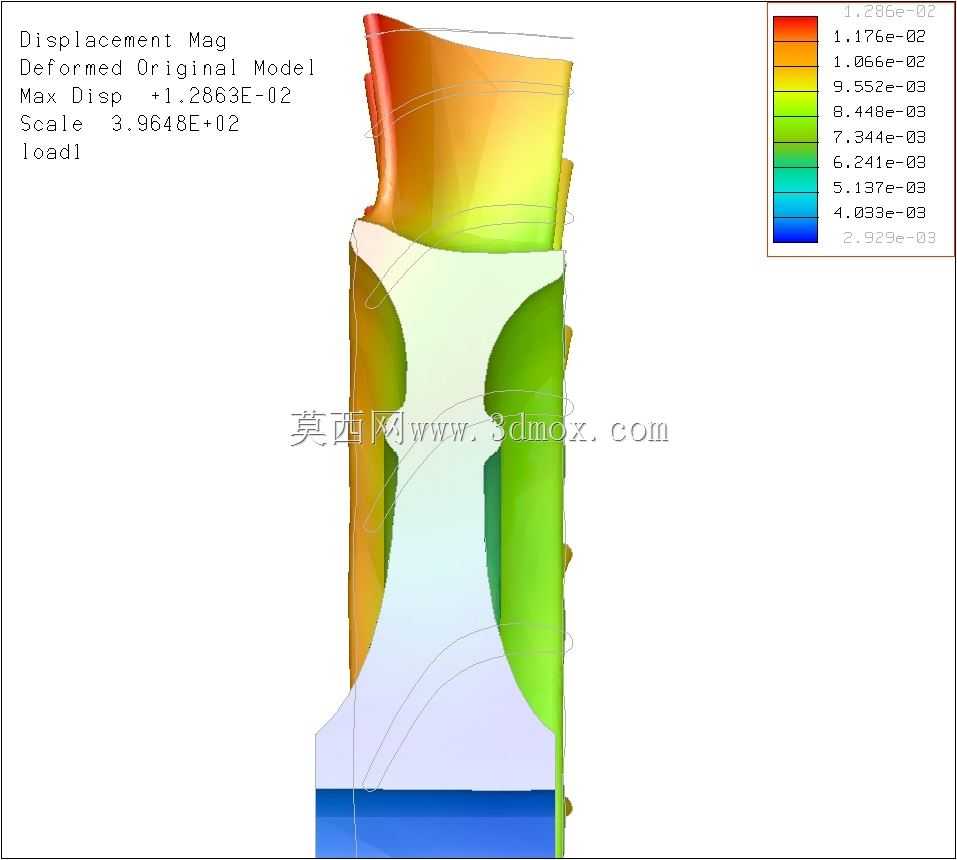

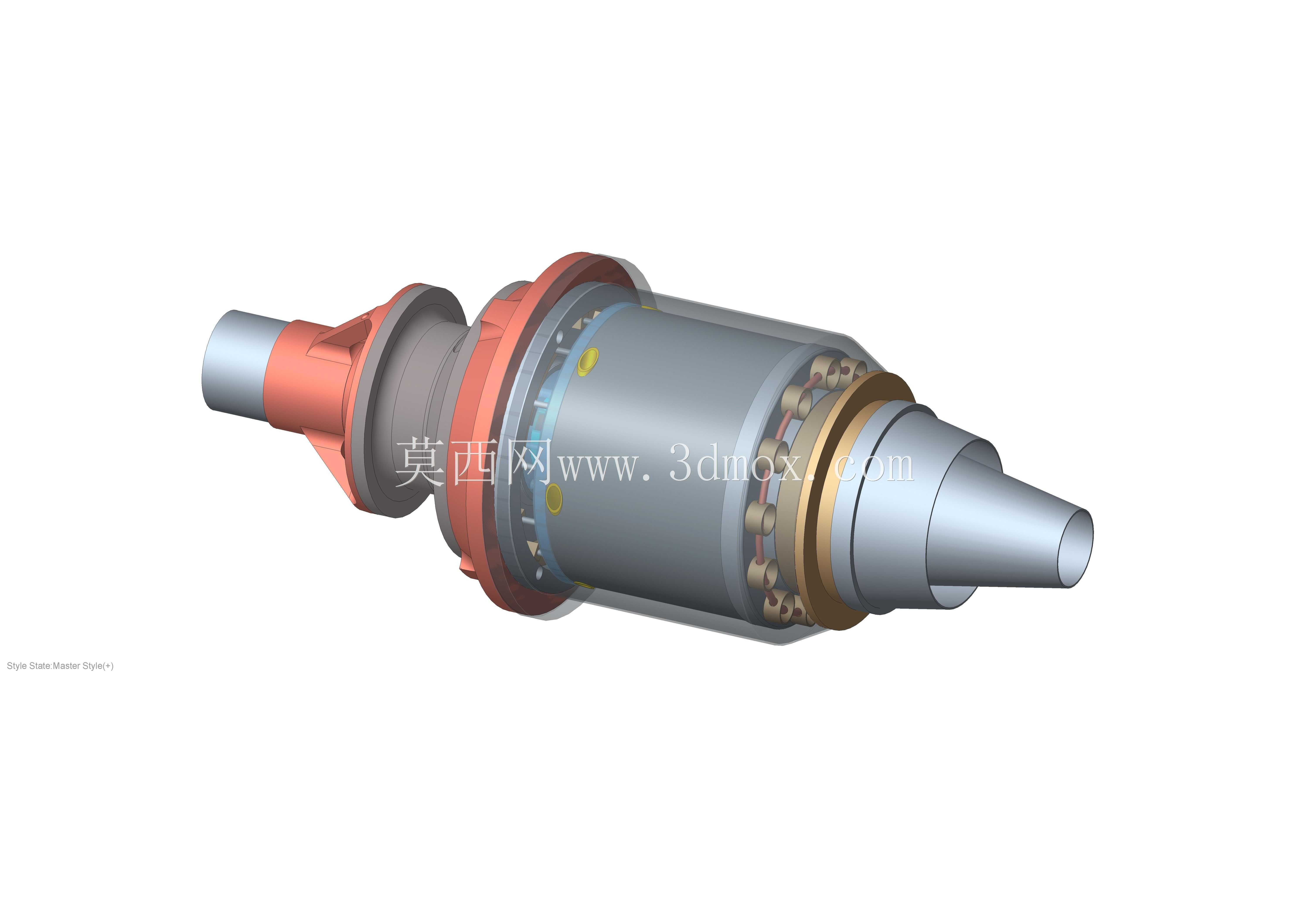

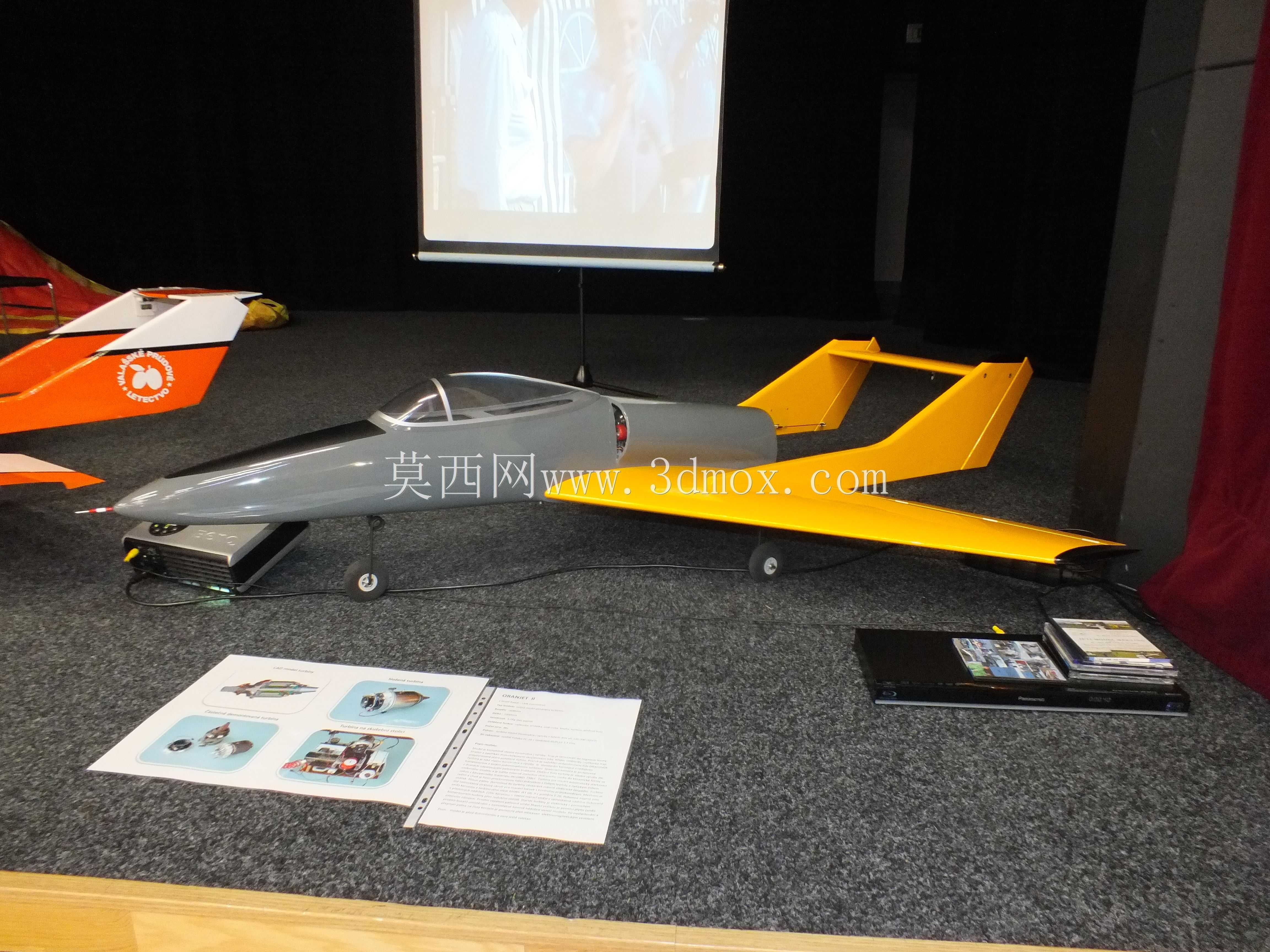

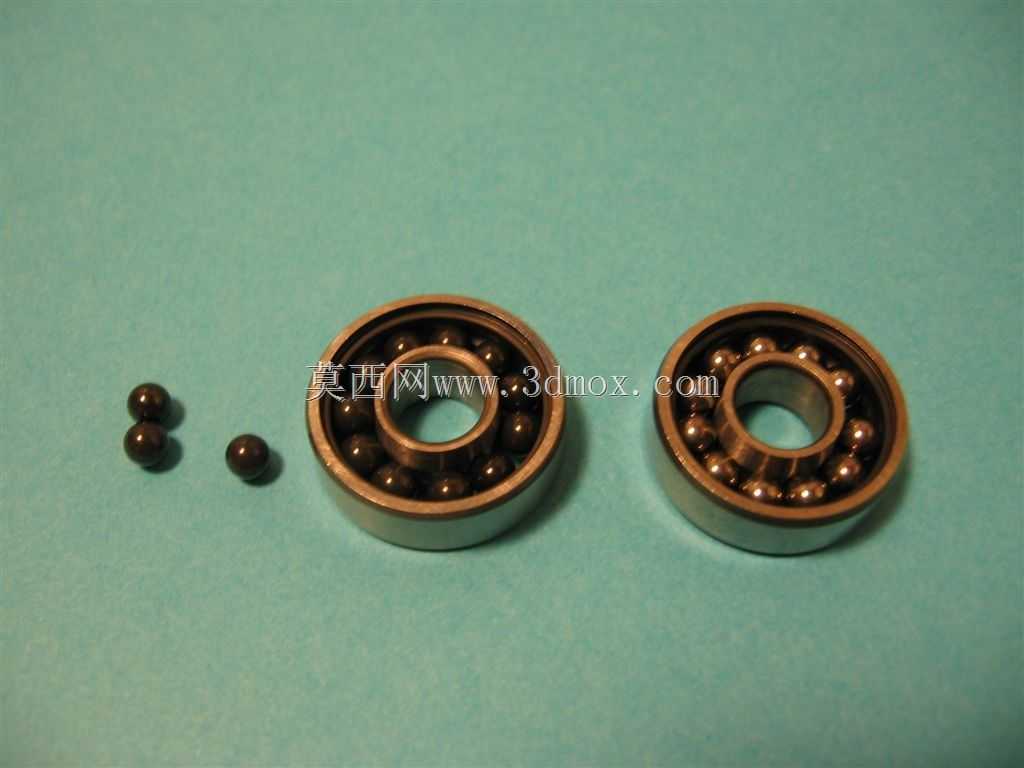

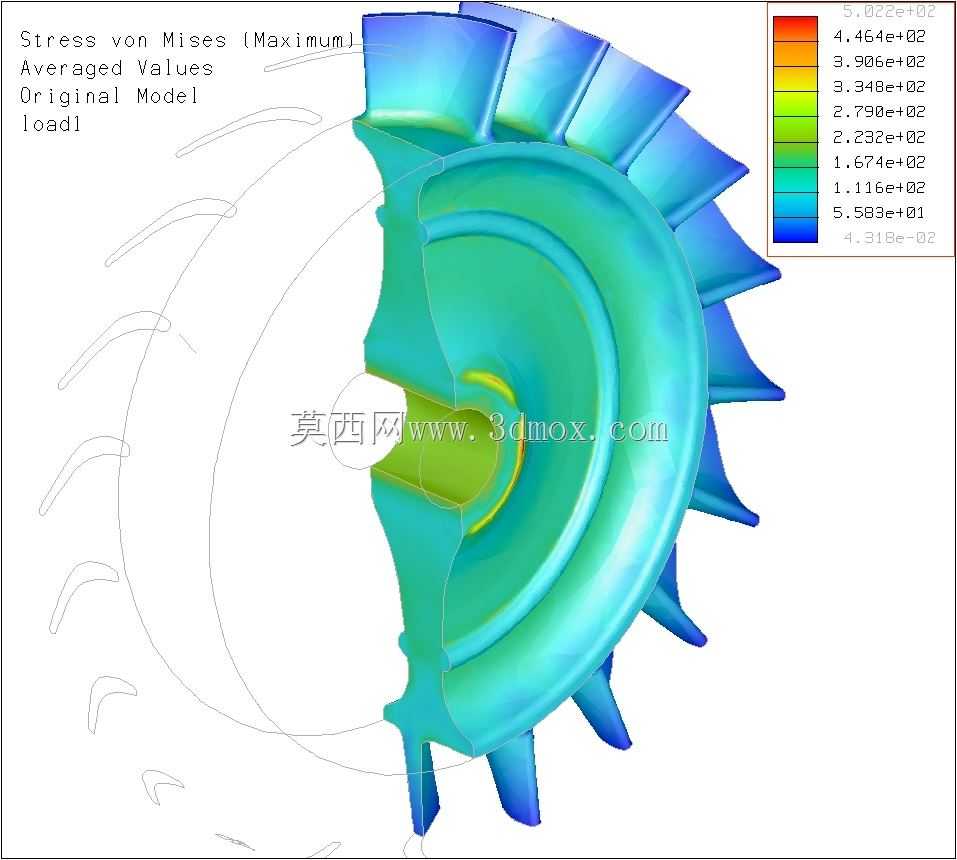

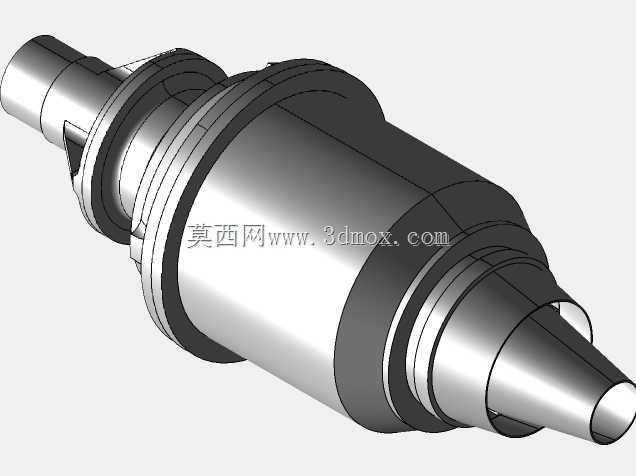

这款小型燃气涡轮喷气动力装置，主要面向小型航空模型、微型实验飞行器、小型靶机以及高校航空动力教学实验场景使用，能够为起飞重量在数公斤级的低空低速飞行器提供稳定持续的推力输出，也可作为小型地面高速试验台的动力源，满足短时间高功率输出的动力需求。在实际应用场景中，该装置可适配不同尺寸的航模机身安装位，无需对机身承力结构做大规模改造即可完成挂载，整体安装边界紧凑，轴向总长度适配多数常规航模的机身内径，径向最大尺寸可容纳于常规圆柱形航模机身舱段内，安装法兰接口可根据不同机身的承力框结构做适配调整，安装时仅需固定进气端与机身承力结构的连接点位，同时预留好燃油管路与启动电机的接线空间即可完成部署。从功能特性来看，该装置采用单级涡轮搭配单级压气机的结构布局，在高转速工况下能够稳定维持压气机端的进气压缩效率，涡轮部分采用高温合金精密铸造成型，能够承受燃烧室喷出的高温燃气冲刷，在持续高负荷运转下保持结构强度稳定，不会出现高温蠕变导致的叶片形变问题。轴承部分采用定制化的无保持架陶瓷球轴承，相比传统钢制轴承，陶瓷球的耐高温性能更好、转动惯量更低，能够适配每分钟上万转的高转速工况，同时大幅降低高转速下的轴承摩擦损耗，延长动力装置的连续运转时长，避免传统轴承在高温高转速下容易出现的润滑失效、保持架碎裂等故障问题。在设计思路上，该装置优先考虑了小型化场景下的结构紧凑性，将压气机段、燃烧室段、涡轮段沿轴向依次排布，尽可能压缩各功能段的轴向长度，同时保证进气道到尾喷口的气流通道顺滑过渡，减少气流在腔体内的紊流损耗，提升整体推力转化效率。燃烧室采用环形供油的雾化结构，能够让燃油与压缩空气充分混合燃烧，保证燃烧效率的同时降低局部过热风险，尾喷口采用收敛型结构设计，能够将高温燃气的内能高效转化为喷射动能，进一步提升推力输出表现。整体结构在设计时充分考虑了日常拆装维护的便利性，各段机匣采用轴向定位的连接结构，无需复杂专用工具即可完成拆解，方便对涡轮叶片、燃烧室喷嘴、轴承等易损耗部件进行检查更换，适配实验场景下频繁拆装调试的使用需求。
