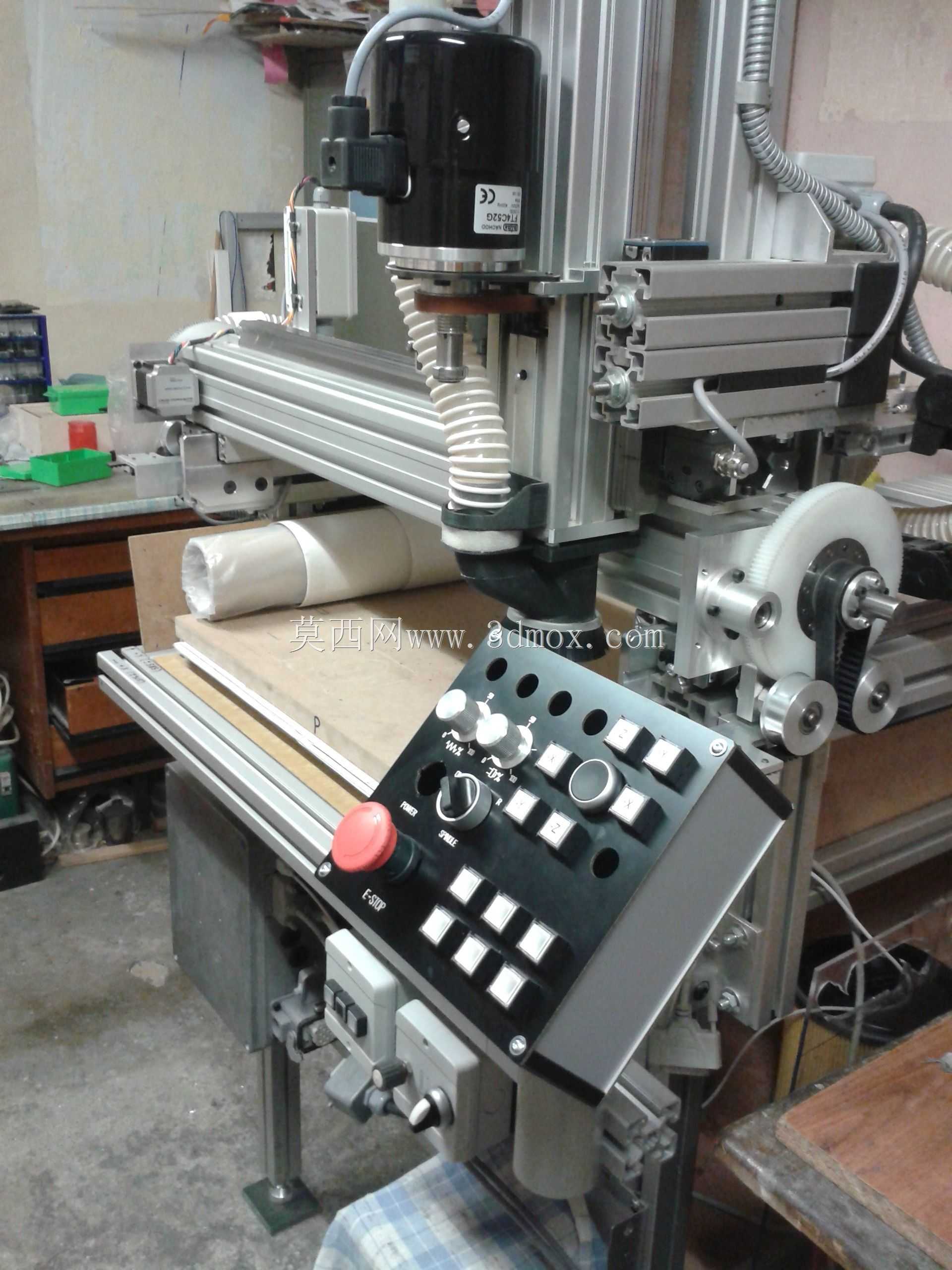

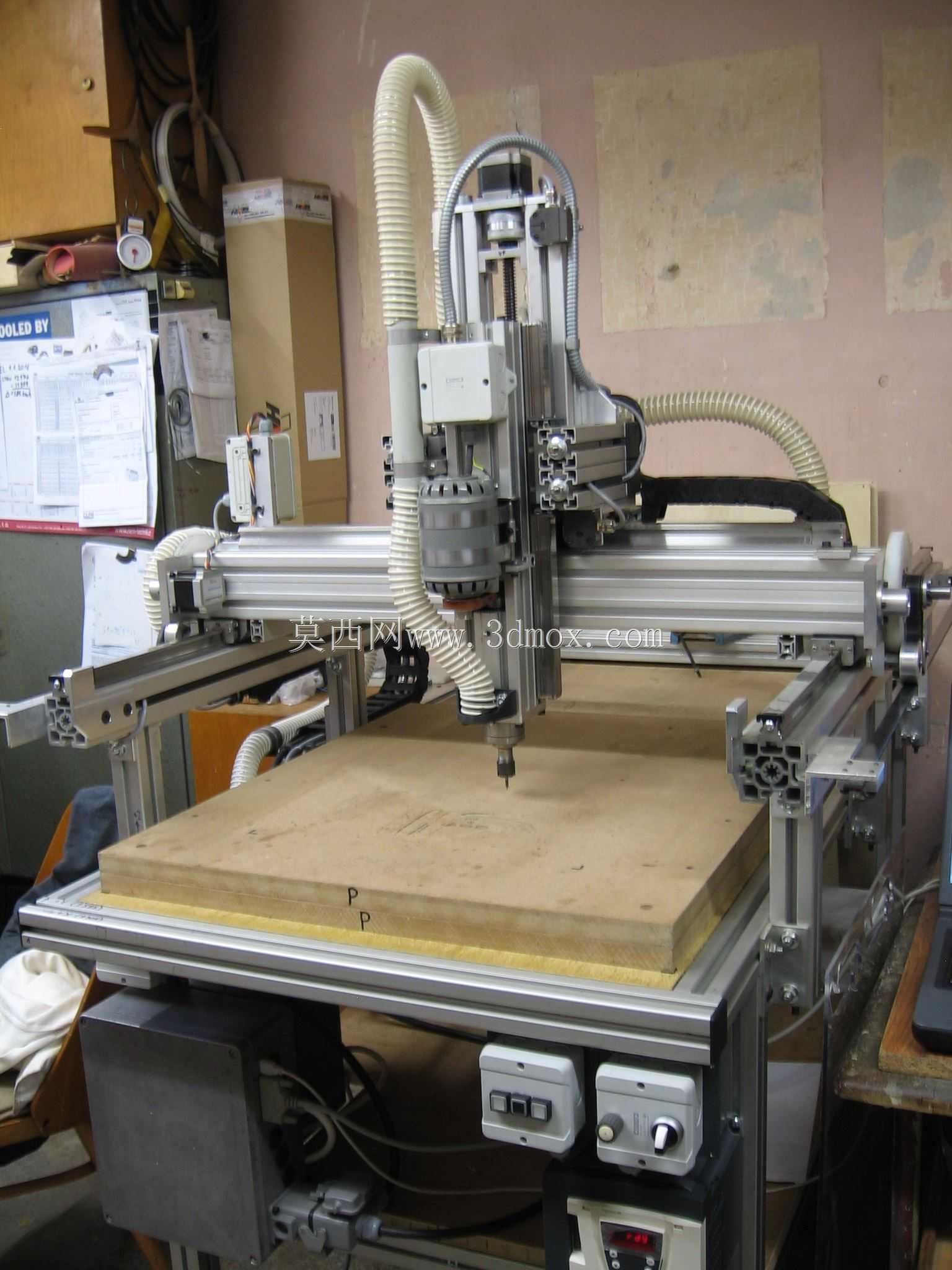

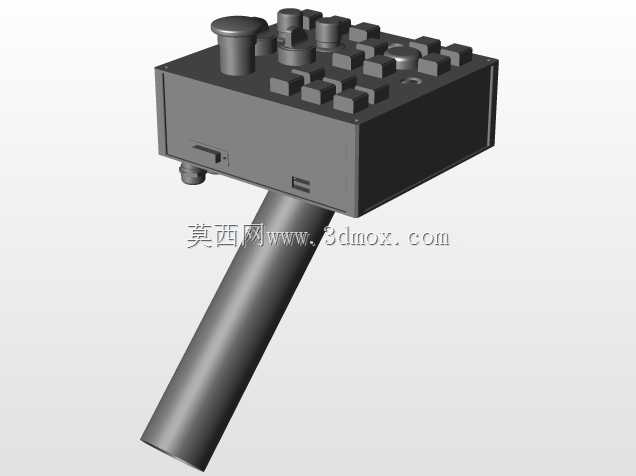

大行程铝型材框架数控加工工作台结构

　　在小型精密零件加工、非标零部件试制以及个人DIY加工场景中，这类三轴数控加工工作台是核心的执行载体，区别于工业级重型加工中心的厚重铸铁机身，该工作台采用铝型材作为主体框架材料，在保证结构刚性满足轻载加工需求的前提下，大幅降低了整体装配难度与机身自重，不管是固定在车间工位台面上，还是安置在工作室的独立操作区，都不需要额外做重型地基预埋，安装适配性更强。从运动行程参数来看，X轴方向有效运动距离达到1200mm，能够覆盖长度一米二以内的长条类工件加工需求，不管是铝型材小件的切割、亚克力板材的雕刻，还是航模结构件的铣削，都能在单次装夹下完成全范围加工，避免多次装夹带来的定位误差；Y轴方向600mm的有效行程，配合X轴形成的矩形加工区域，

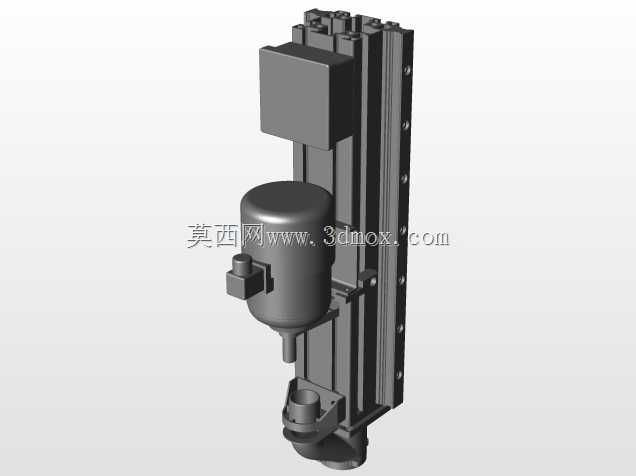

　　足以容纳多数民用、小批量试制类工件的加工幅面，日常加工中常见的工装夹具底板、设备安装面板、小型结构件外壳都能完全覆盖；Z轴220mm的行程空间，既可以满足不同厚度工件的装夹高度需求，也能适配不同长度的加工刀具，不管是装夹短刃的立铣刀做精细铣削，还是换装长杆钻头做深孔加工，都有足够的升降空间避让工件与夹具。驱动部分选用小型步进电机作为动力源，这类电机在低速运行时扭矩输出平稳，控制精度足够满足轻载加工的定位需求，而且配套的驱动系统成本可控，调试难度低，不需要复杂的伺服参数整定过程，对于设备维护人员或者自行组装调试的从业者来说，故障排查与参数调整的门槛更低。结构设计上，铝型材框架采用标准工业铝型材拼接，

　　所有连接位置都采用配套的角件与螺栓锁紧，不需要做复杂的焊接工艺，装配过程中可以根据实际需求微调各轴的安装平行度，后期如果需要拓展行程或者加装辅助结构，比如加装冷却管路、排屑槽、工件定位靠山，都可以直接利用铝型材的T型槽安装附件，拓展性远强于焊接式的固定机架。实际应用场景中，这类工作台既可以作为独立的小型数控加工设备使用，完成小批量零件的铣削、钻孔、雕刻工序，也可以作为自动化生产线中的移动工位，搭配末端执行机构完成工件的点位搬运、涂胶、检测等工序，在教学实训场景中，也能作为数控原理、机械装配的实训载体，让学员直观理解三轴运动平台的传动逻辑、装配精度要求。从安装边界来看，整体框架的外轮廓尺寸略大于各轴的有效行程，

　　安装时只需要预留出X轴两端电机安装位、Y轴前后的拖链布置空间即可，不需要额外预留过大的操作维护空间，工作台的台面可以根据加工需求加装不同材质的垫板，比如电木板、铝板或者铸铁平台板，用来适配不同装夹需求的工件，装夹T型槽可以直接在台板上加工，也可以搭配组合夹具实现快速装夹。在传动结构的选型逻辑上，这类轻载工作台通常采用同步带或者滚珠丝杠作为传动部件，X轴长行程如果选用同步带传动，可以降低长丝杠带来的下垂挠度问题，高速运行时噪音更低，维护时只需要定期检查同步带张紧度即可；如果对加工精度要求更高，也可以换装滚珠丝杠传动，配合锁紧螺母消除反向间隙，提升重复定位精度。日常使用中，需要定期清理各轴导轨面的切屑与灰尘，避免杂物进入导轨滑块加剧磨损，铝型材框架的表面阳极氧化层本身具备一定的防锈能力，不需要额外做喷漆防锈处理，日常维护只需要擦拭表面油污即可。对于结构设计从业者来说，这类三轴平台的建模过程需要重点关注各轴的运动干涉问题，比如Z轴滑台下降到最低位置时，要确认刀夹不会碰撞到工作台面，X轴运动到两端极限位置时，拖链的弯曲半径要在允许范围内，同时要预留限位开关的安装位置，避免超程运行损坏传动部件；各轴的电机安装座要设计足够的调节余量，方便装配时调整同步带张紧度或者丝杠同轴度，降低装配难度。
