.22LR口径椭圆单芯消音器结构设计

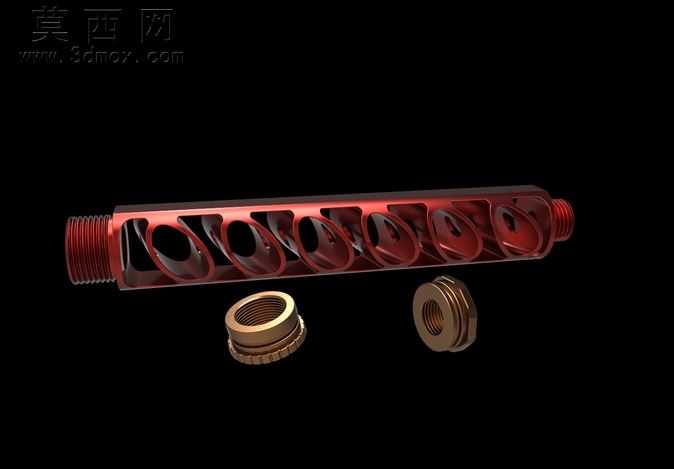

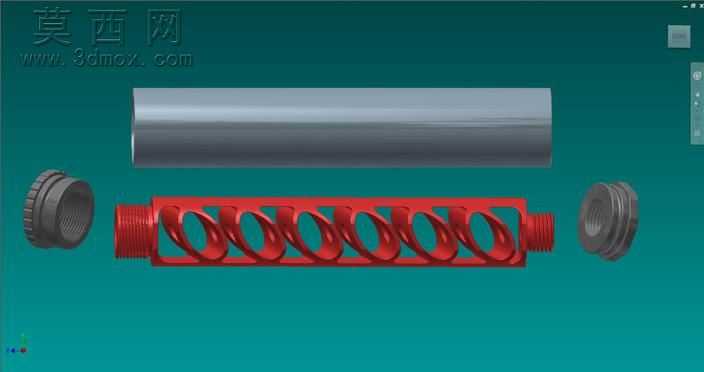

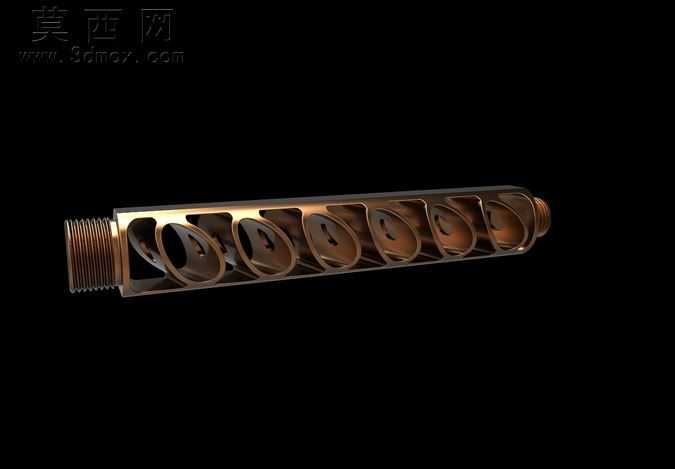

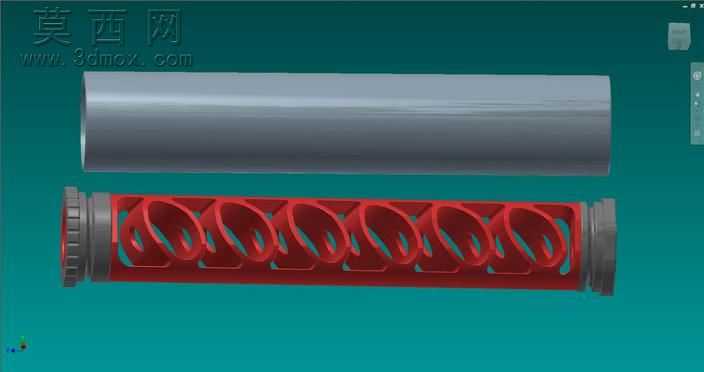

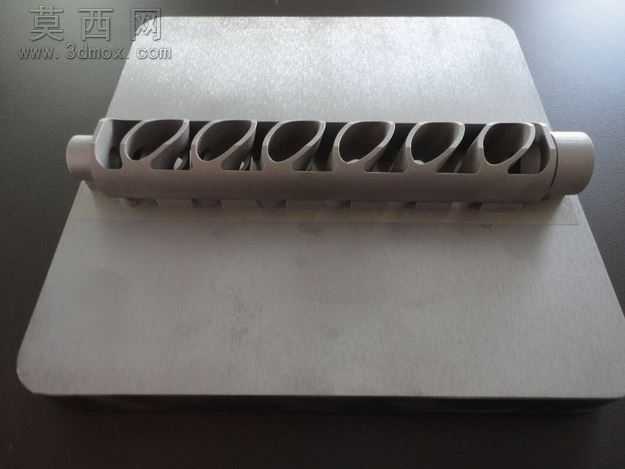

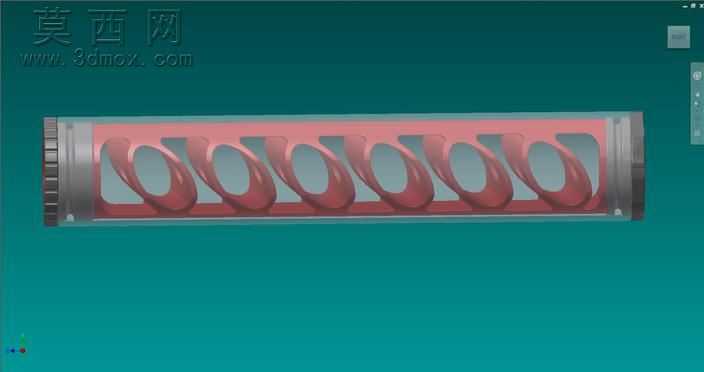

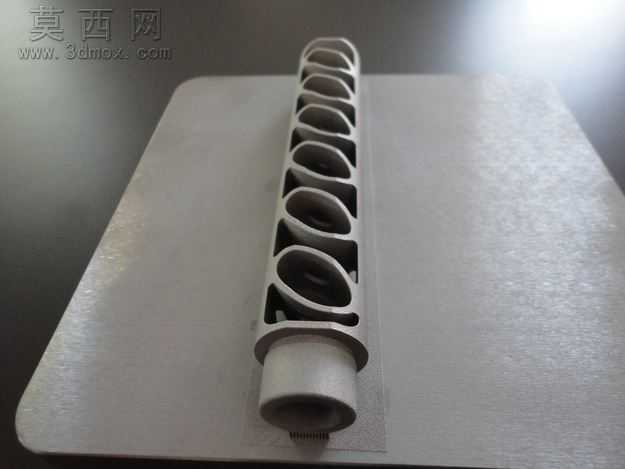

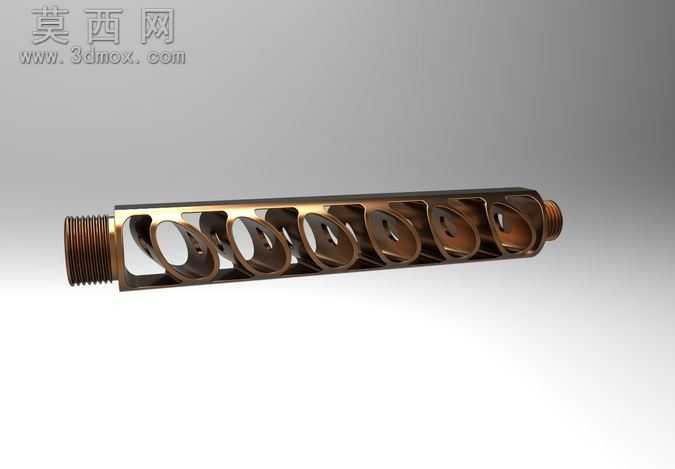

本作品为适配.22LR口径的椭圆单芯消音器三维设计模型，整体采用椭圆截面的轻量化镂空结构设计，在保证结构强度的前提下大幅降低了配件自重，整体尺寸控制为5.5英寸长度、1英寸外径，适配小口径枪械的安装使用需求。建模过程中首先完成两端标准1/2-28TPI连接螺纹的参数化绘制，保证螺纹规格符合通用枪械接口标准，可实现与对应口径枪管的稳定旋接装配。主体消音腔部分采用双折弯隔板搭配15度、30度倾角导流结构的单芯设计，通过等距排布的椭圆镂空腔体实现燃气的逐级导流与减速，隔板的倾角经过反复参数调整，可引导高温燃气在腔体内形成多段涡流，逐步耗散燃气动能，降低枪口噪音与焰口效应。材质设计上，管身与端盖部分选用7075/T6铝合金材质，兼顾轻量化与结构抗冲击性能，内部核心消音结构采用316L不锈钢材质，可耐受高温燃气的长期冲蚀，满足实际使用的耐用性要求。模型完成结构建模后，对金属表面做了做旧氧化的古铜色材质渲染，还原金属配件经过表面处理后的真实质感，镂空结构的边缘做了倒角处理，避免锐边应力集中的同时提升装配安全性。设计过程中充分考虑了3D打印的加工可行性，拆分后的零件无需额外支撑即可完成激光烧结成型，可直接使用钴铬合金、316L不锈钢等金属材料打印制作原型，突破了传统多轴铣削加工的结构限制，实现了传统工艺难以完成的一体化镂空腔体结构，在保证消音效果的同时，将整体重量控制在5.95盎司，兼顾了便携性与使用性能。
