65mm涵道式微型四轴飞行机架结构

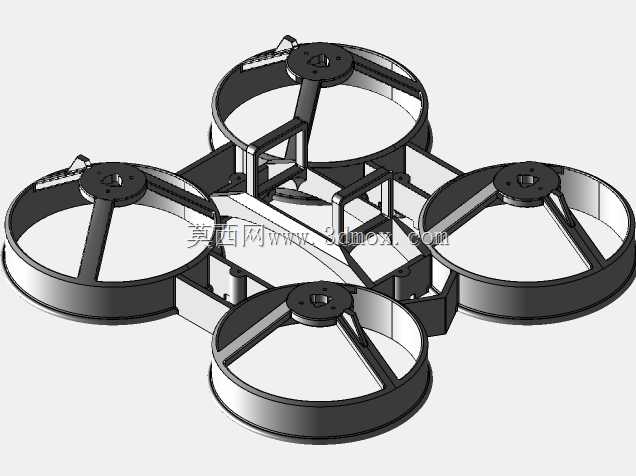

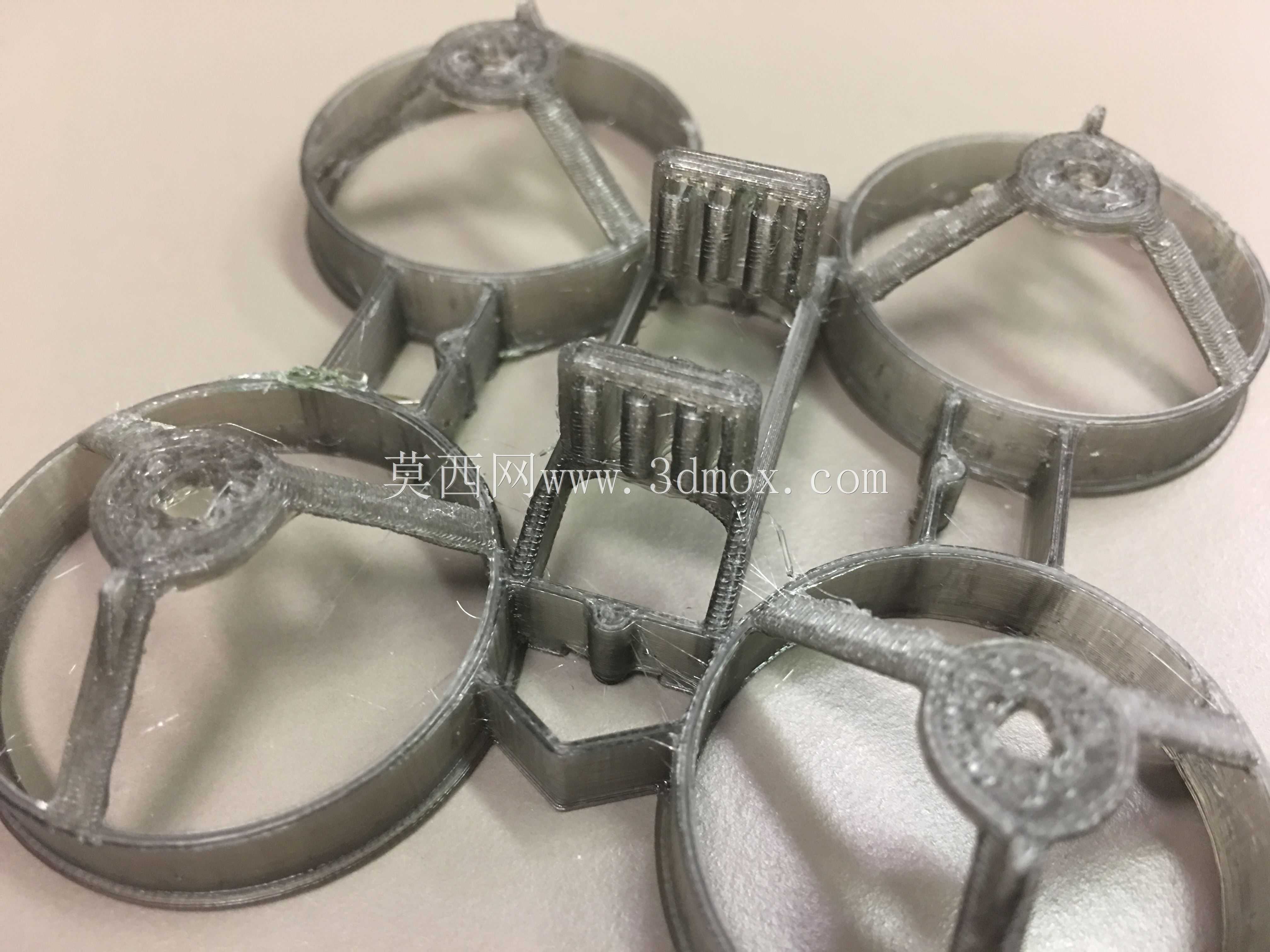

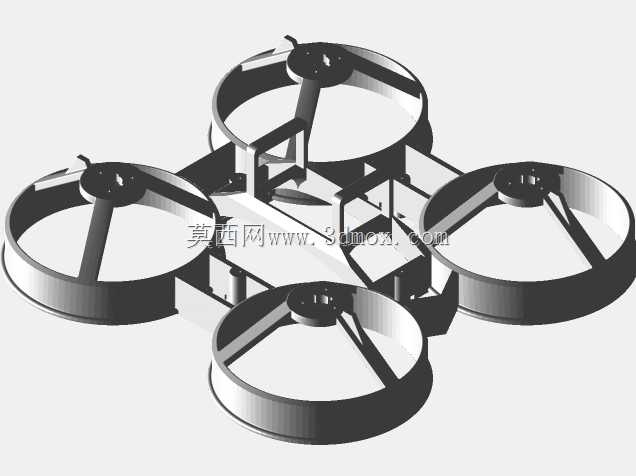

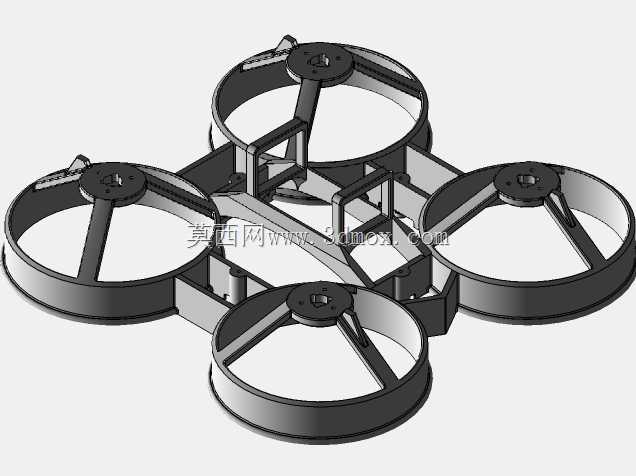

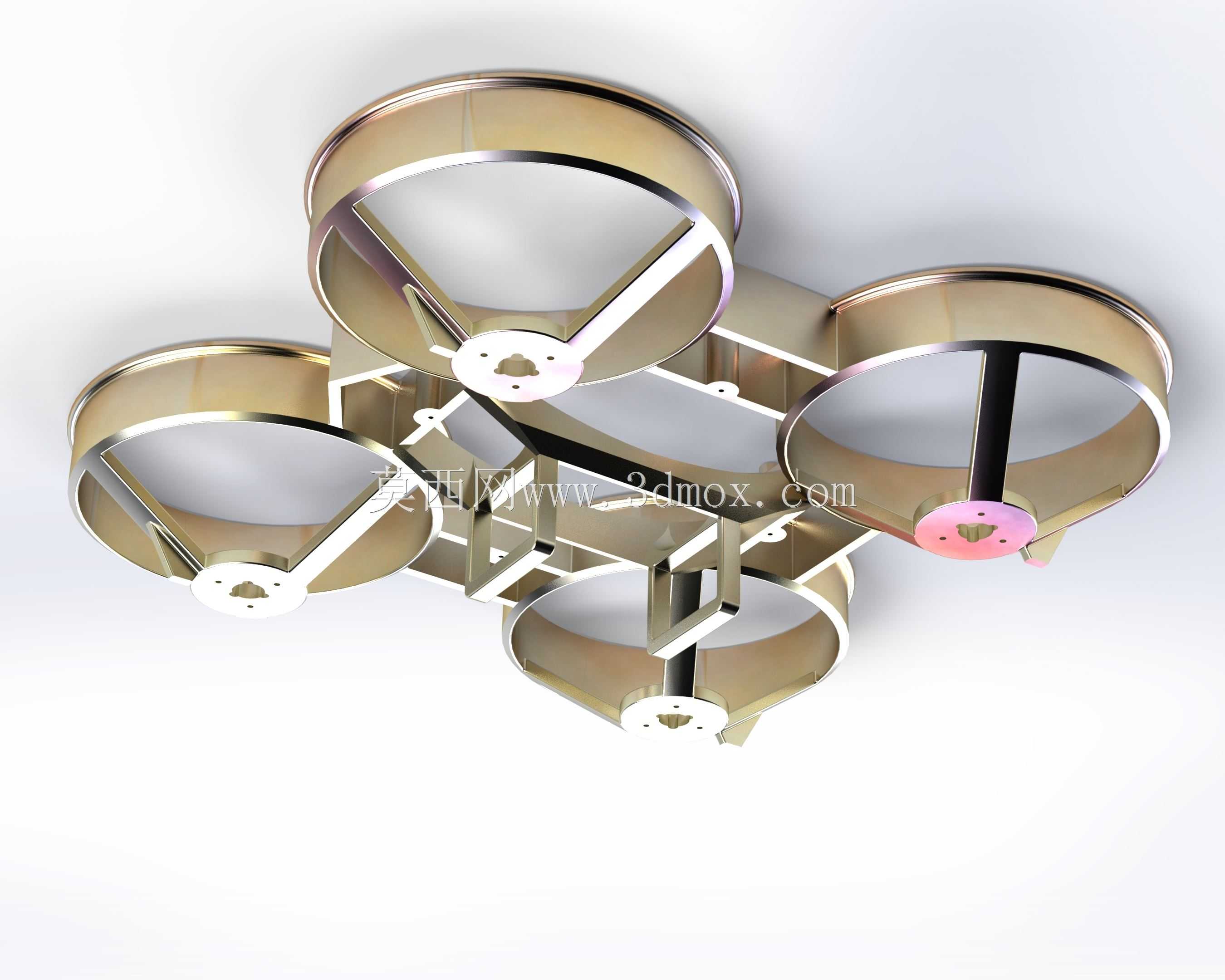

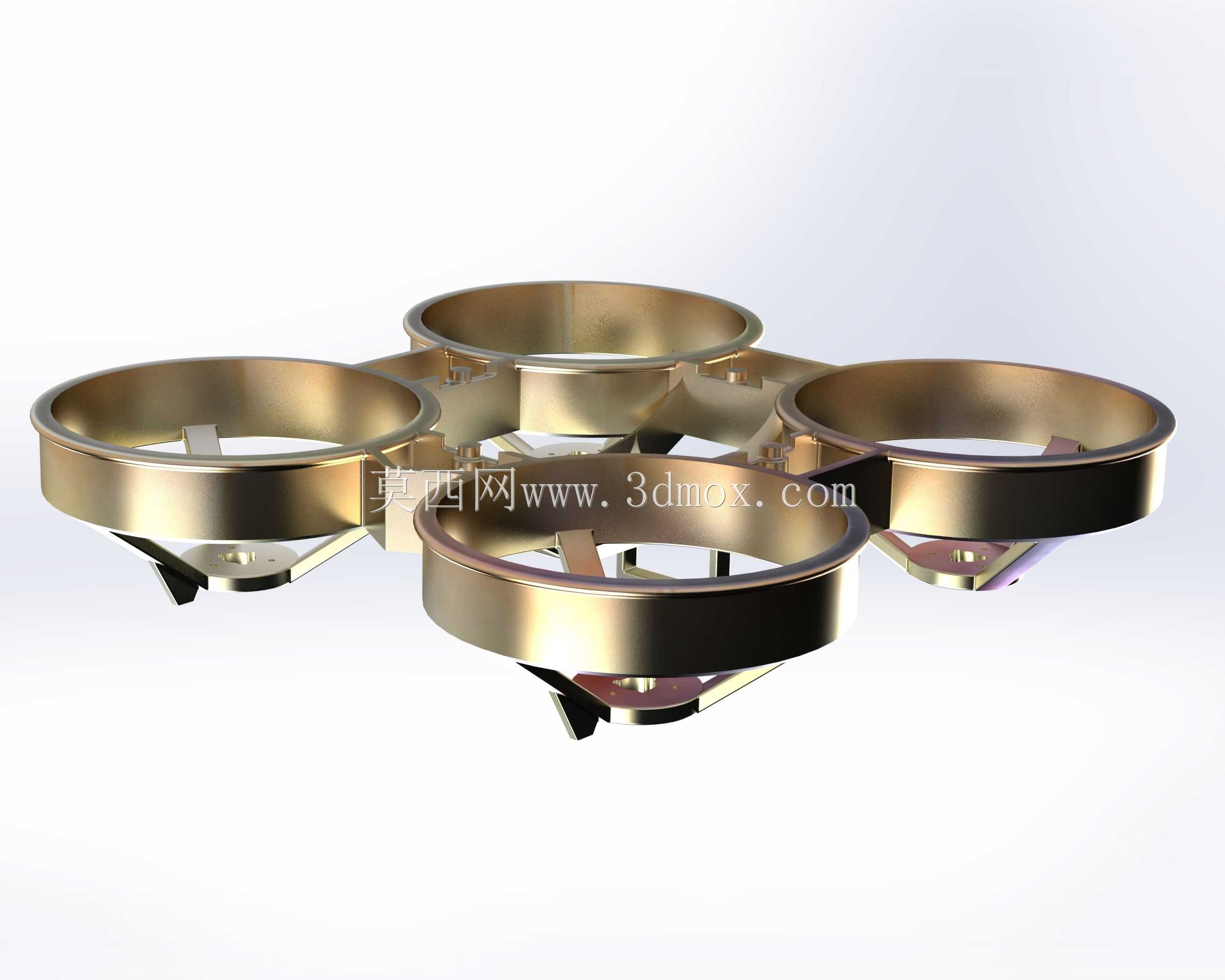

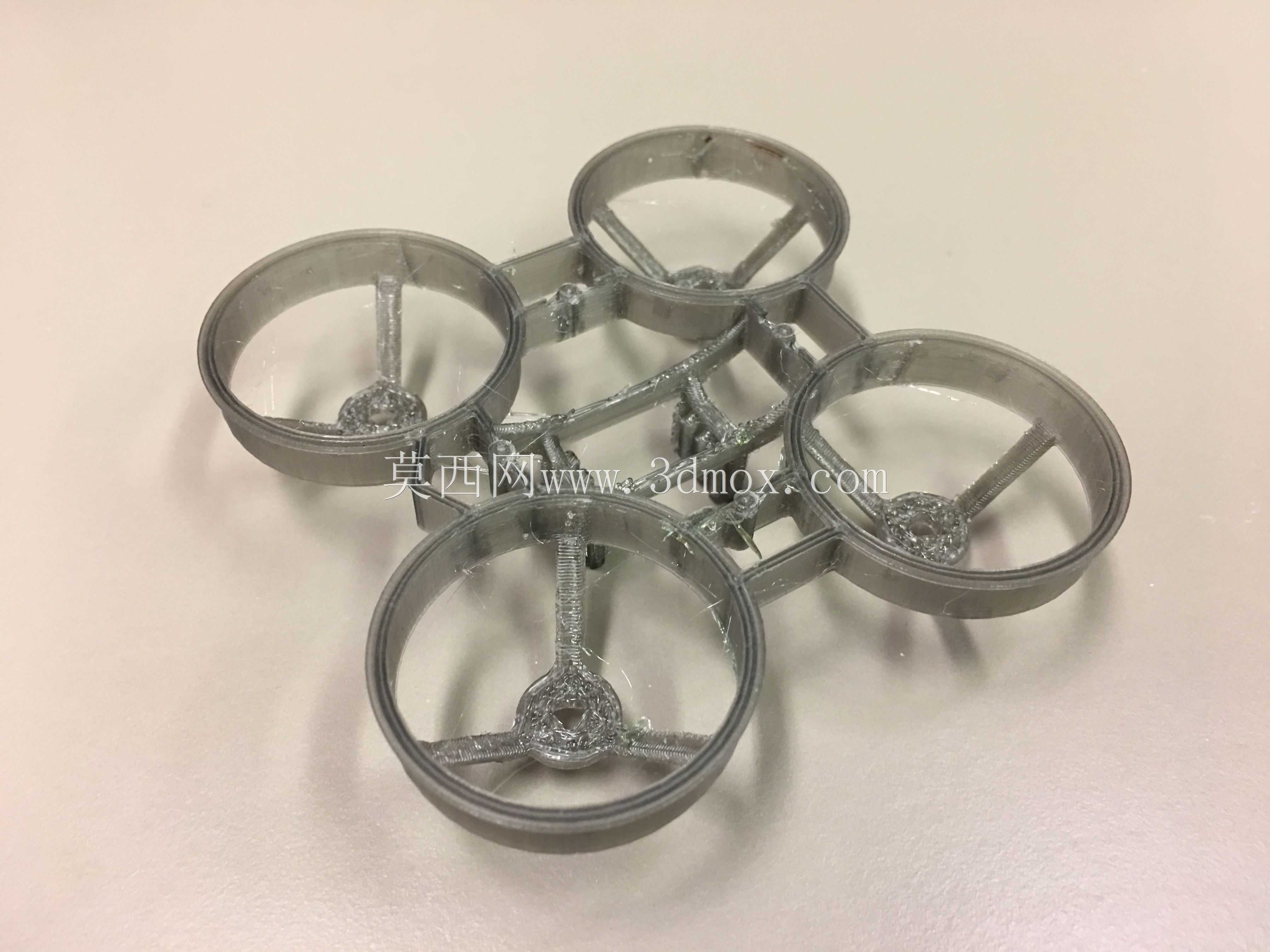

这款涵道式微型四轴机架，核心面向室内近距飞行、桌面级航模开发、微型视觉实验平台这类对空间占用、飞行安全性要求极高的应用场景，区别于常规外露桨叶的微型机架，涵道一体化的结构从根源上降低了桨叶剐蹭异物、触碰操作人员的风险，在狭小室内空间、教学演示场景、青少年航模启蒙活动中，能大幅降低飞行操作的安全门槛，也能减少桨叶碰撞后的损坏概率。从结构设计逻辑来看，机架采用四轴环形涵道一体化布局，四个涵道环通过中心连接臂连为整体，没有额外的分体式机臂拼接结构，既减少了装配环节的紧固件数量，也能避免分体机臂受冲击后出现松旷、错位的问题，整体成型的结构在抗摔性能上更有优势，适配日常频繁起降、碰撞的使用场景。机架的涵道环内径匹配65mm规格的微型螺旋桨，涵道壁的厚度控制在兼顾结构强度与减重的区间，既能够约束桨叶的气流滑流，提升微型桨的气动效率，也能在桨叶碰到障碍物时起到物理防护作用，避免桨叶直接受冲击断裂。中心区域预留了飞控板、微型电池的安装位，安装边界经过适配，能够兼容主流微型有刷飞控的安装孔位，电池托盘的位置经过重心配平设计，将电池放置在机架中心偏下的位置，降低整机重心，提升飞行过程中的姿态稳定性，减少飞行时的姿态修正负担。机架底部预留了起落支撑结构，不需要额外加装起落架，就能保证起降时涵道底部与接触面留有足够间隙，避免桨叶触地，同时支撑结构做了斜向加强处理，硬着陆时能够分散冲击力，避免连接臂位置出现应力断裂。涵道环内侧预留了电机安装座，适配常规微型有刷电机的安装尺寸，安装座的位置与涵道中心同轴，保证桨叶转动时不会蹭到涵道内壁，同时电机座与涵道壁之间做了镂空处理，既减轻了整机重量，也能给电机留出足够的散热空间，避免长时间飞行时电机积热导致动力衰减。从实际使用的角度出发，这种一体化涵道机架不需要复杂的装配工序，只需要将电机、飞控、电池对应安装到预留位即可完成整机搭建，对于新手玩家、教学场景来说，能够大幅降低组装调试的门槛，同时涵道结构带来的气流约束效果，能让微型四轴在室内微弱气流环境下的飞行姿态更稳定，不会像外露桨叶的微型机架那样容易受桌面反射气流、空调气流干扰出现飘移。机架的整体外轮廓尺寸控制在紧凑区间，能够在桌面、走廊这类狭小空间内完成起降、转向、悬停等动作，也可以搭载微型摄像头模块，完成近距离的室内巡查、视觉识别实验等任务，结构上的加强筋都布置在连接臂的受力方向，在尽可能降低自重的前提下，保证了机架受冲击时的结构强度，日常使用中常见的跌落、碰撞都不会造成结构变形，能够长期重复使用。
