自制四旋翼无人机机架结构设计

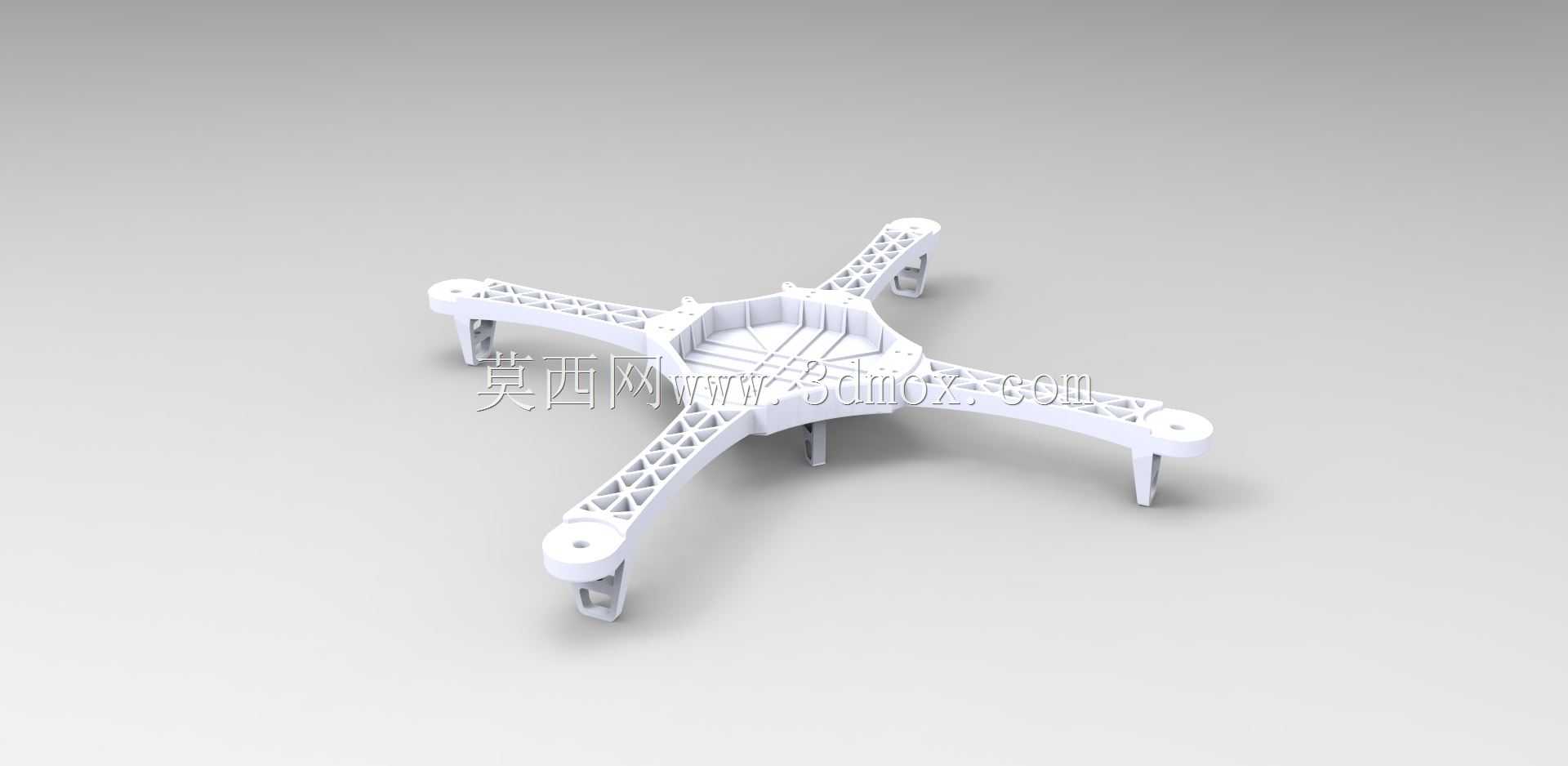

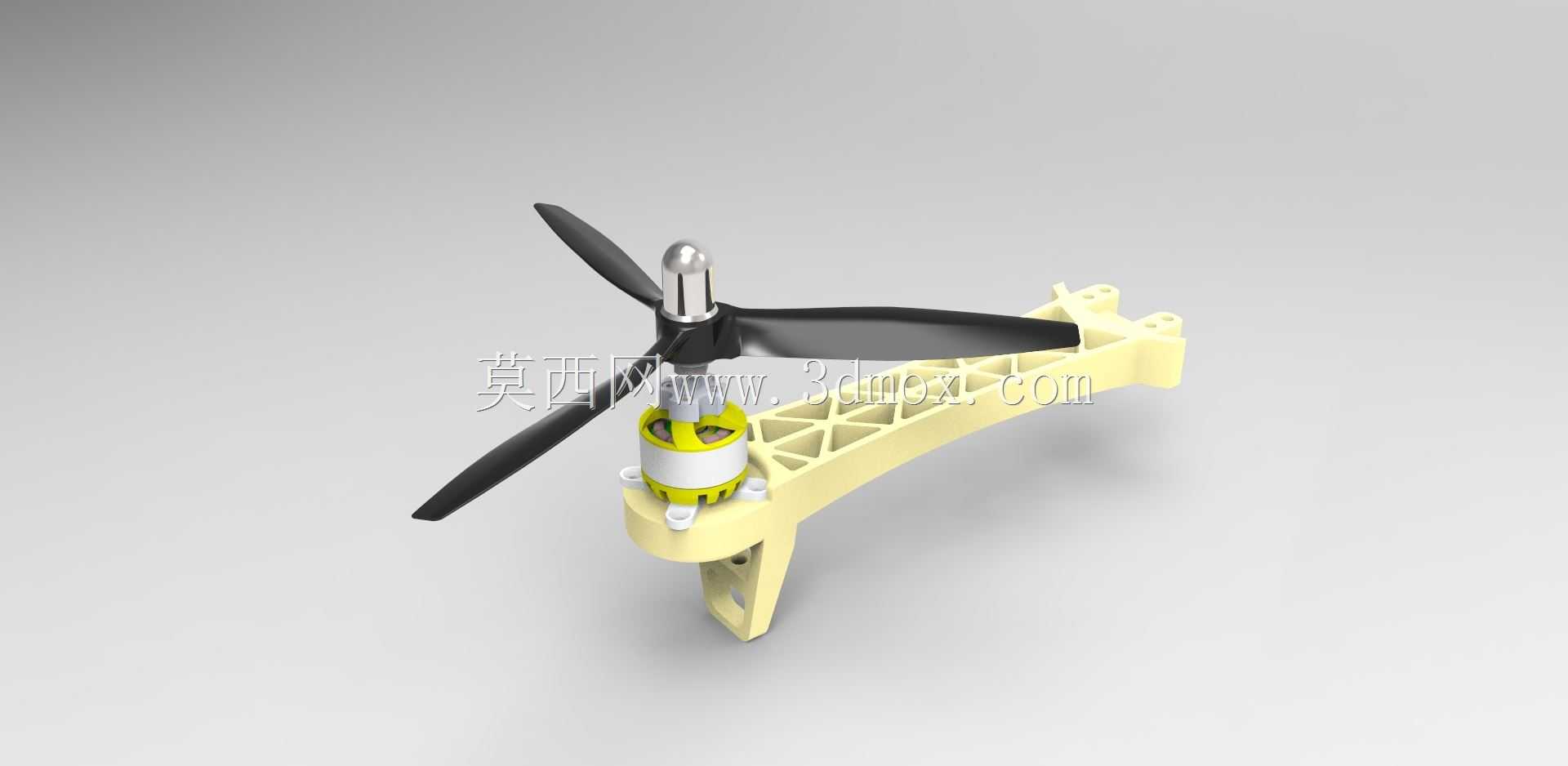

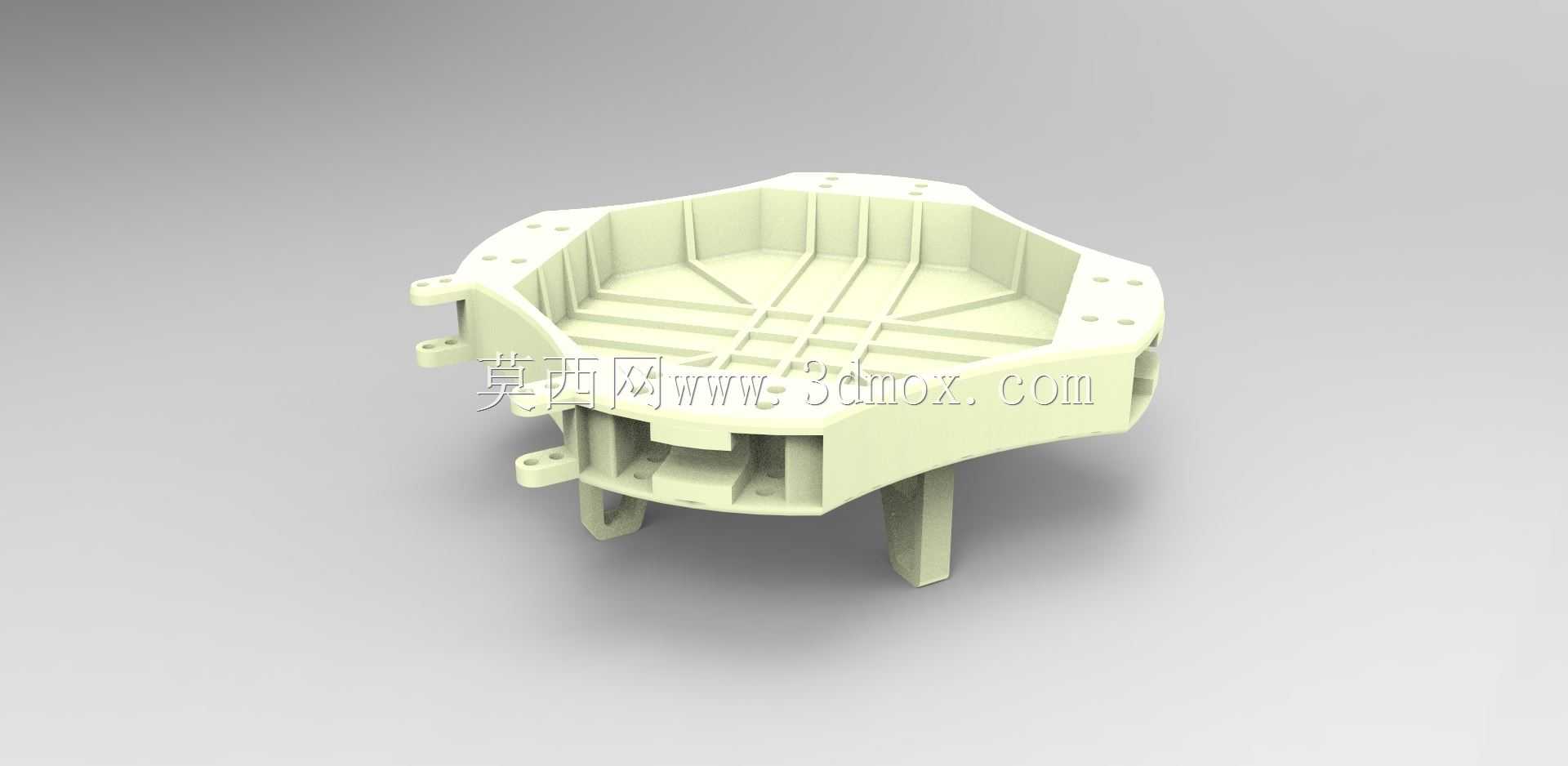

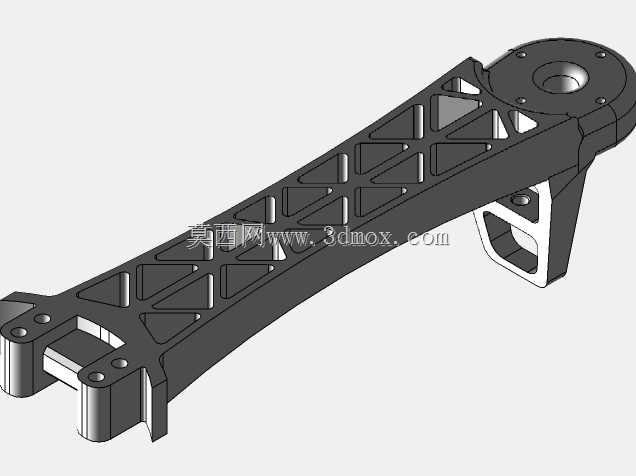

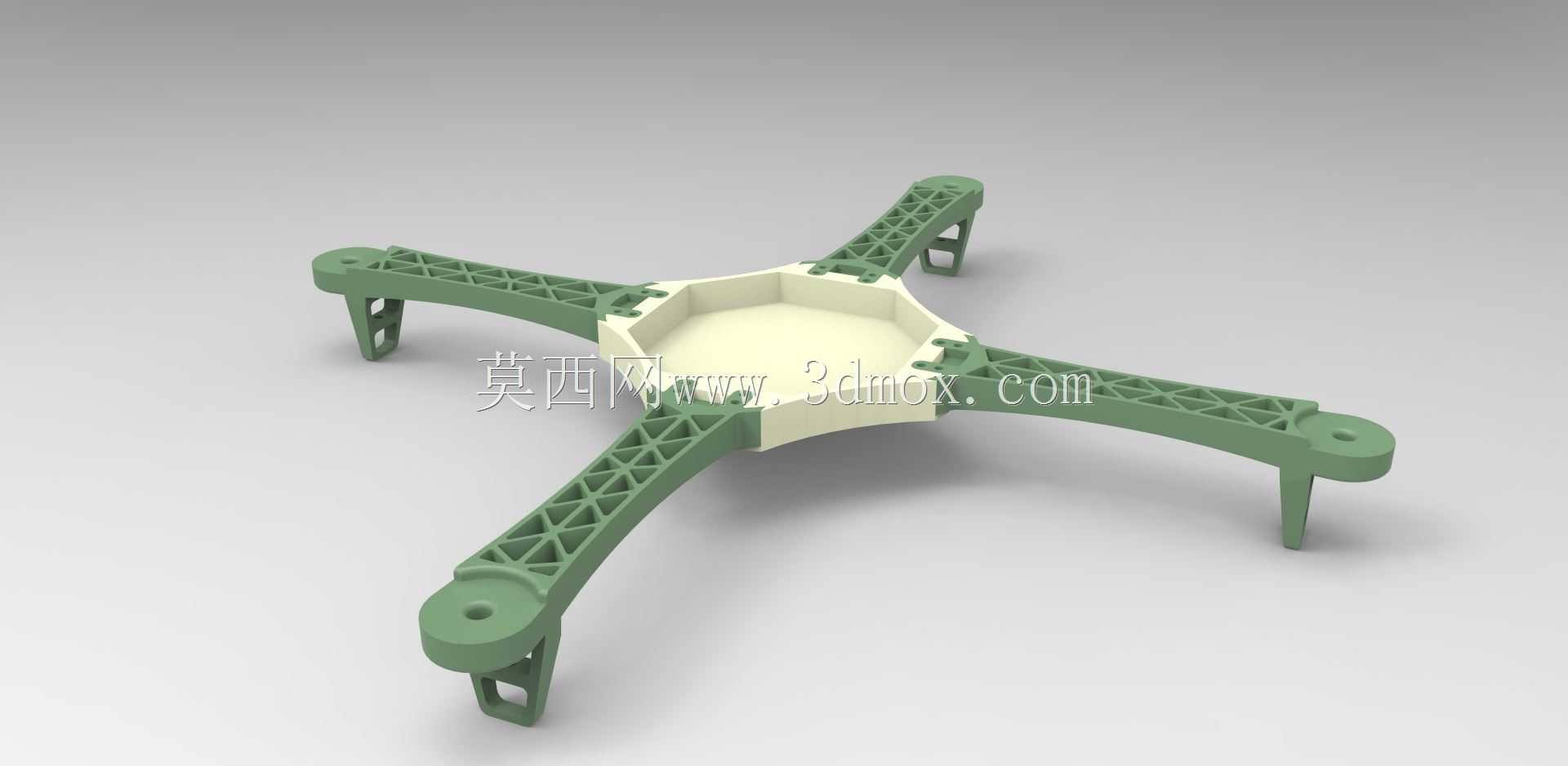

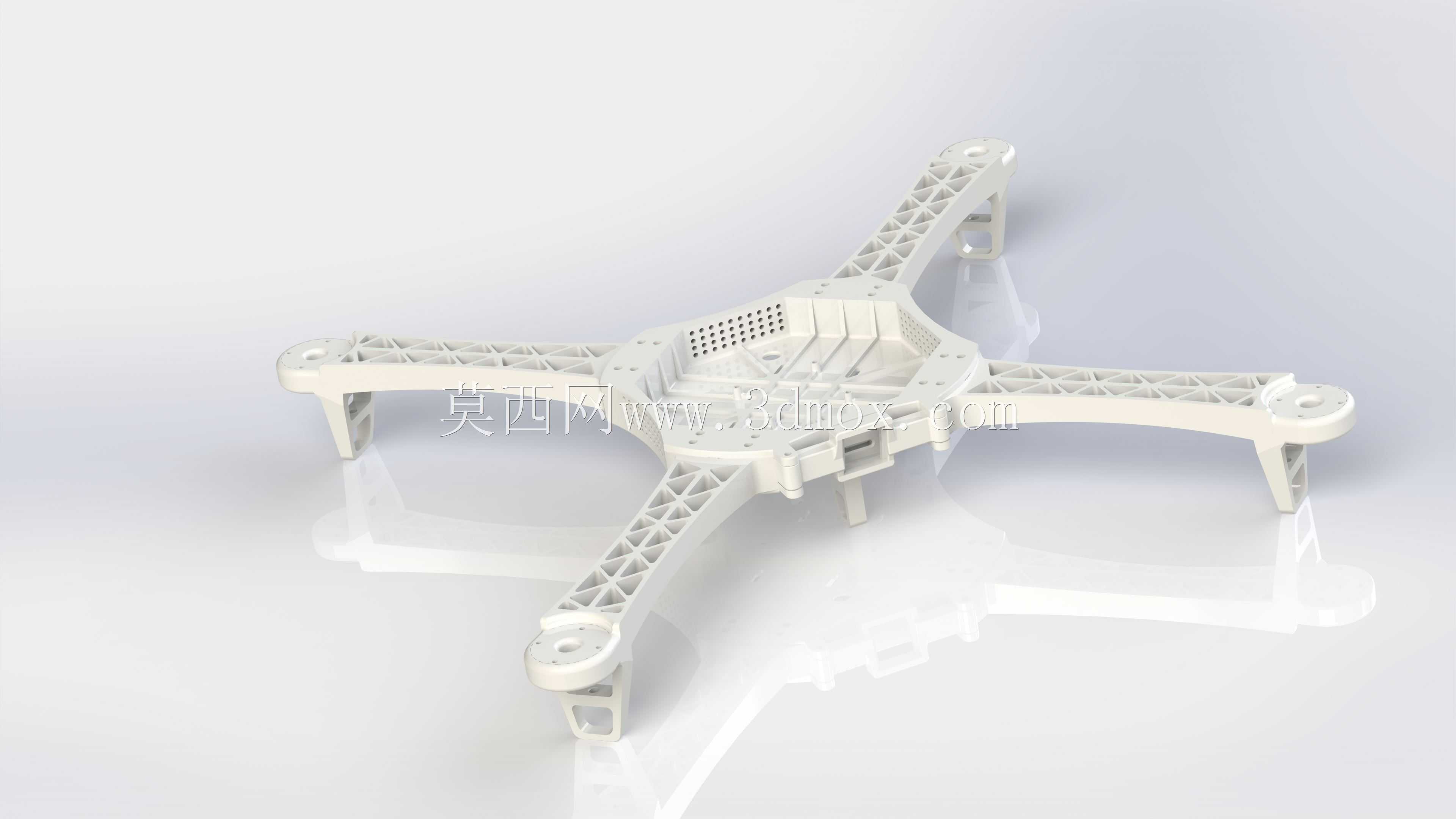

这款四旋翼机架采用镂空式桁架结构设计，机臂与中心舱一体化成型，整体结构可通过FDM3D打印工艺直接制作，无需额外拼接工装，能大幅降低个人爱好者制作小批量航模机架的加工门槛。从安装边界来看，相邻电机安装位的中心跨距约550mm，这个尺寸参数是在平衡桨叶尺寸、升力冗余与机架抗扭刚度后确定的，适配10-12寸螺旋桨使用，既不会因为跨距过小导致桨尖气流相互干扰降低升效，也不会因为跨距过大增加机臂根部的弯曲力矩，给中心舱的结构强度带来额外负担。机臂部分采用渐变式桁架镂空设计，靠近中心舱的位置筋条密度更高，越靠近电机安装座筋条排布越稀疏，在保证机臂径向抗扭、抗弯能力的前提下，尽可能去除非受力区域的材料，降低整机自重，提升续航表现。中心舱采用分层式安装空间设计，上层预留飞控板、GPS模块的安装位，中层可放置电调、分电板，下层预留电池挂载位，同时预留了树莓派与XBee模块的安装孔位，可实现远程图传与自主飞行控制，也兼容Arduino控制板作为备用飞控方案，避免单一控制系统故障导致坠机。电机安装座设计为快拆式结构，预留标准M3电机安装孔位，适配2212、2216等常用航模无刷电机，底部预留减震球安装位，可过滤飞行过程中电机产生的高频振动，避免振动传递到飞控的IMU模块影响飞行姿态解算精度。起落架采用一体化悬臂式设计，与机臂末端一体打印成型，向下延伸的高度预留了云台、相机的挂载空间，着陆时可通过自身结构形变吸收冲击能量，避免硬着陆时的冲击力传递到中心舱损坏电子元件。整个机架的所有安装孔位都做了沉头设计，打印完成后无需额外攻丝，可直接使用标准螺丝完成全部部件的装配，机臂与中心舱的连接位置做了圆角过渡，避免应力集中导致飞行过程中机臂断裂。在实际应用场景中，这款机架既可以作为个人爱好者DIY航模的基础载体，也可用于小型航拍、环境监测等轻载荷作业场景，结构设计充分考虑了3D打印的工艺特性，所有结构均无悬空角度超过45度的部位，打印时无需添加大量支撑，减少后期支撑去除的工作量，同时降低打印材料的损耗。
