小型四轴航拍无人机结构设计

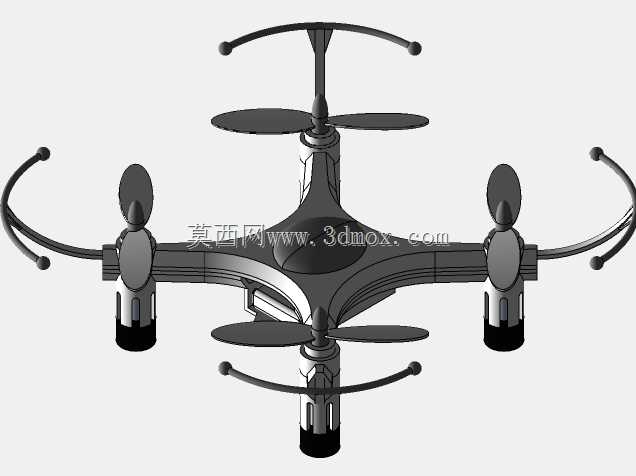

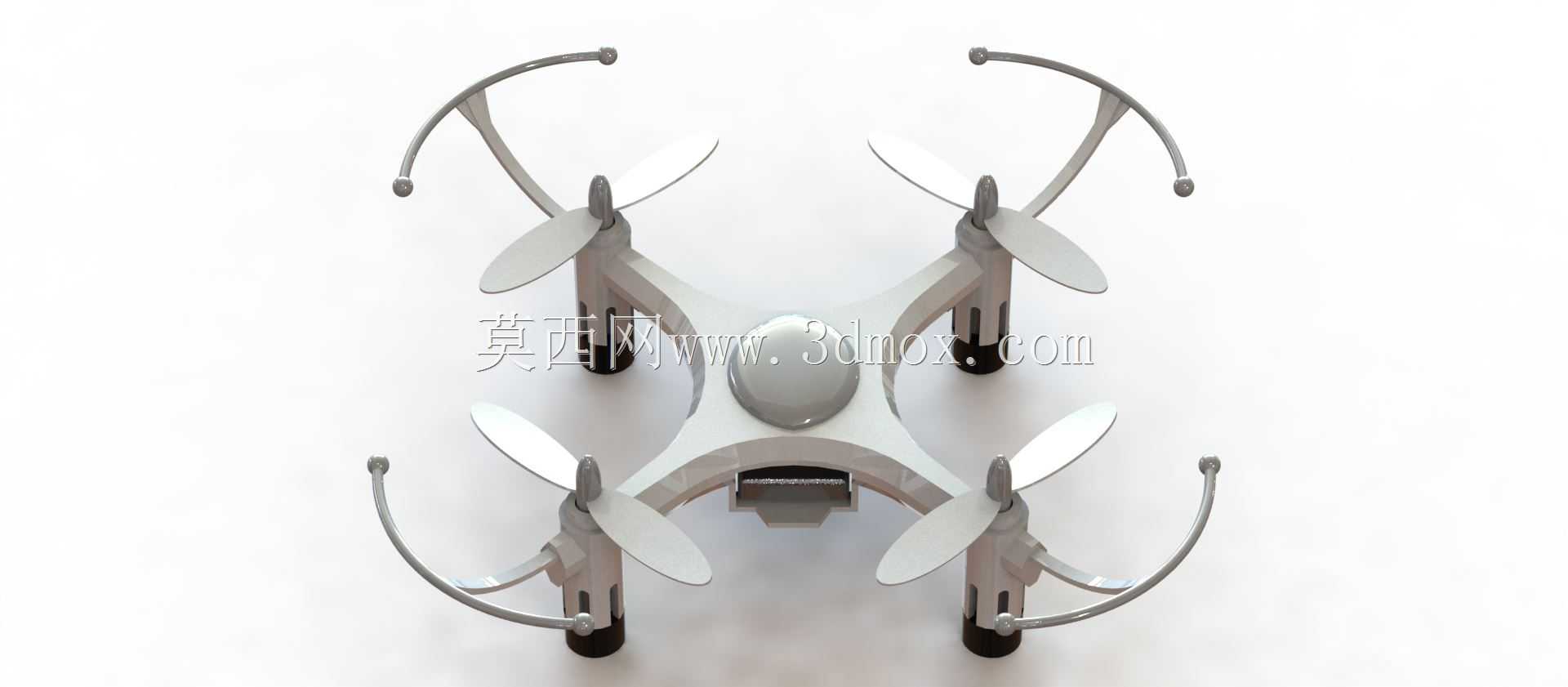

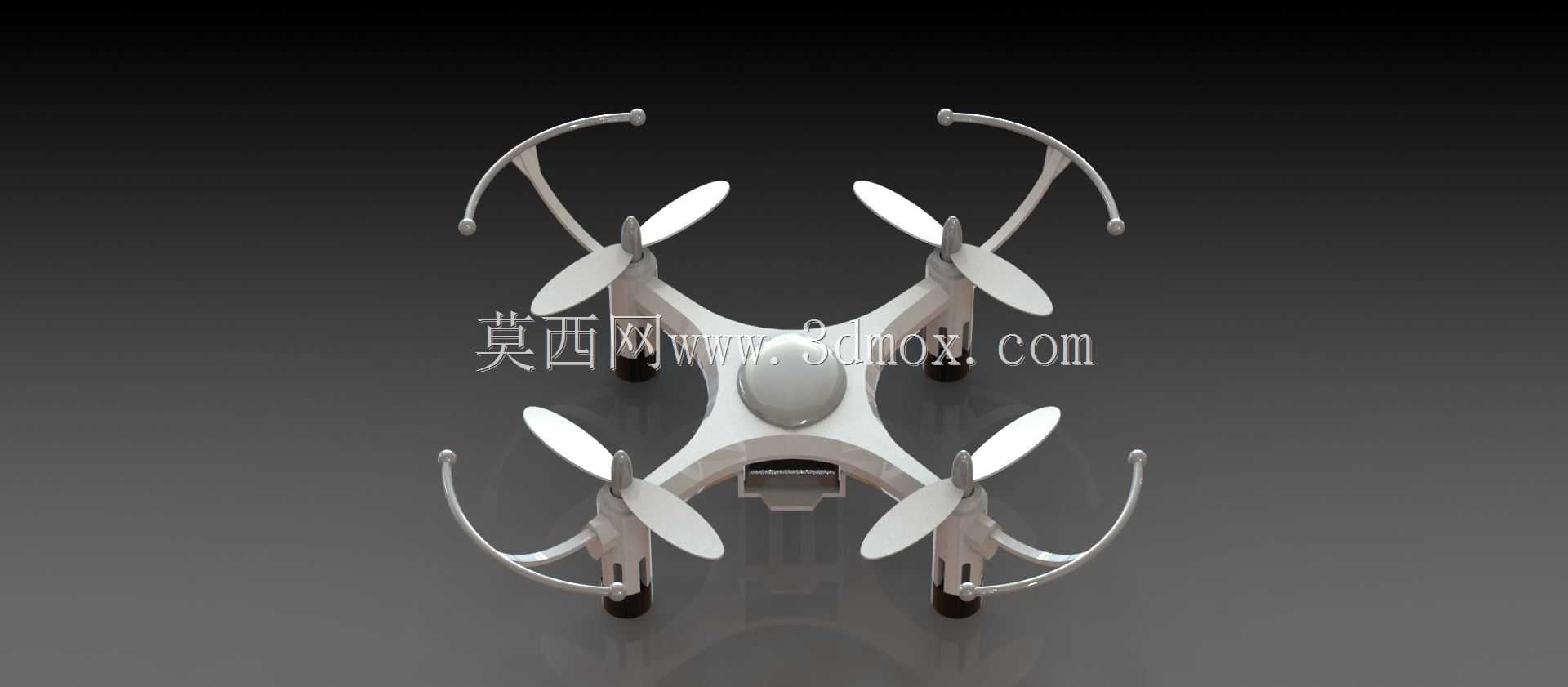

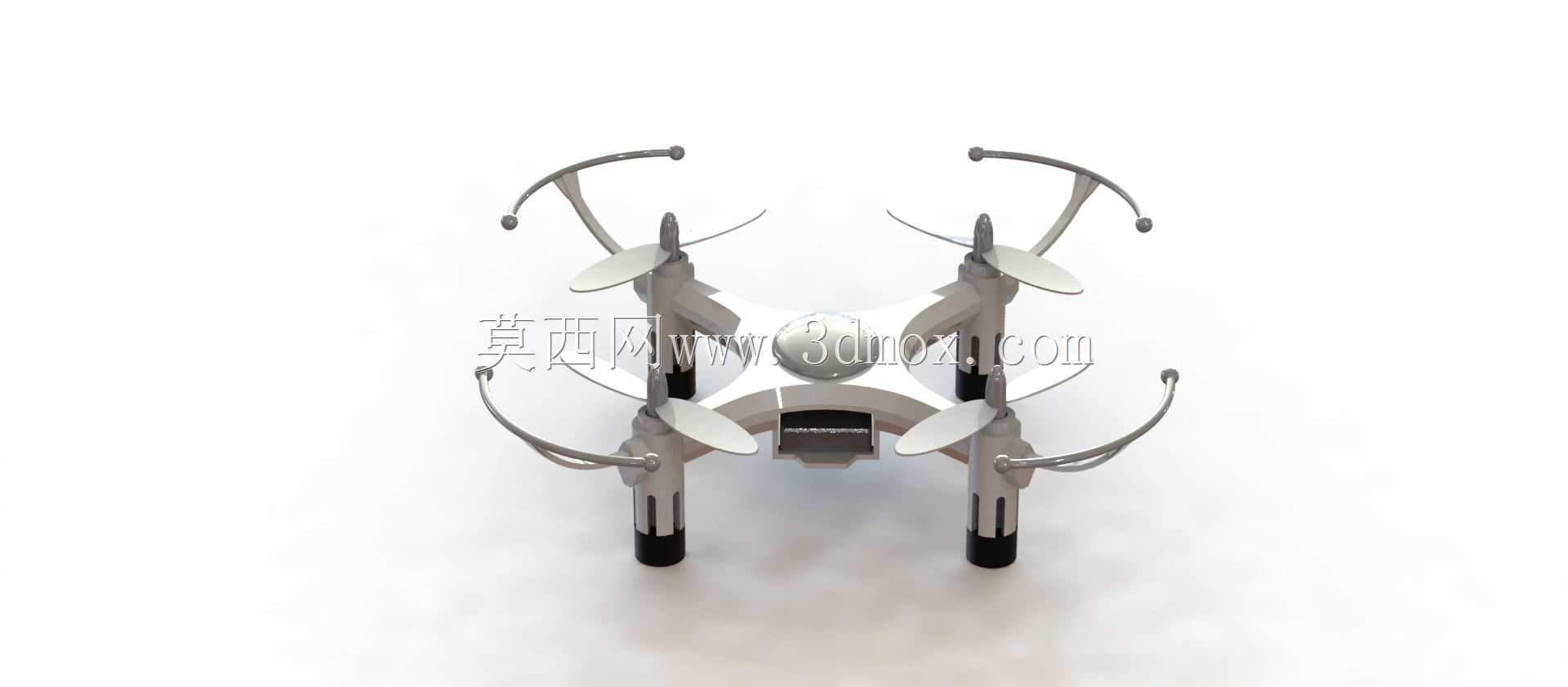

这款小型四轴旋翼飞行器的结构设计，核心围绕近景低空作业场景的使用需求展开，在机架布局、旋翼防护、重心控制上做了针对性的工程优化。日常作业中，这类小型旋翼设备常被用于狭小空间的巡检、近距航拍、教学演示场景，相比大载重工业级无人机，它的起降要求更低，对周边环境的适应性更强，甚至可以在室内平整台面完成起降操作。从结构设计思路来看，整机采用十字形对称机架布局，四个旋翼支臂从中心主机舱向外等角度延伸，这种布局的优势在于飞控算法的力矩解算更简单，四个旋翼的升力分配更均匀，悬停状态下的姿态稳定性更容易控制。每个旋翼支臂末端都设计了弧形防护圈，防护圈采用轻量化的弧形杆件结构，既不会过多增加整机重量，又能在低空飞行碰到障碍物时，先于旋翼接触障碍物，避免高速旋转的桨叶直接碰撞硬质物体导致炸机，这一设计在室内飞行、近距障碍物巡检场景下实用性极强。中心主机舱的设计充分考虑了元器件的安装边界，舱体内部预留了飞控板、电池、信号接收模块的安装位，舱体底部预留了摄像头挂载的安装接口，接口位置刚好处于整机重心的正下方，挂载拍摄设备后不会出现重心偏移导致的飞行姿态倾斜问题。起落架采用两根垂直向下的柱状支脚，支脚末端做了防滑缓冲设计，支脚的高度经过测算，刚好能让底部挂载的摄像头在起降时不接触地面，同时不会因为支脚过高导致整机重心上移影响飞行稳定性。旋翼的安装位置经过反复校核，相邻旋翼的旋转平面留有足够安全间隙，不会出现桨叶打桨的问题，每个旋翼的电机安装座都设计了定位卡槽，能保证电机安装的同轴度，减少高速旋转时的震动传递到主机舱，避免影响拍摄画面的清晰度。整机的外露走线都沿支臂内侧的走线槽布置，既不会干扰旋翼旋转，也能减少飞行过程中的风阻，防护圈与支臂的连接位置做了加强筋处理，应对轻微碰撞时不会出现支臂断裂的问题。这类小型飞行器的结构设计，本质上是在重量、强度、功能三者之间找平衡，每一处结构的取舍都对应实际使用场景的需求，没有多余的装饰性结构，所有外露部件都服务于飞行稳定性与作业可靠性。
