管式桁架摩托车车架三维结构设计

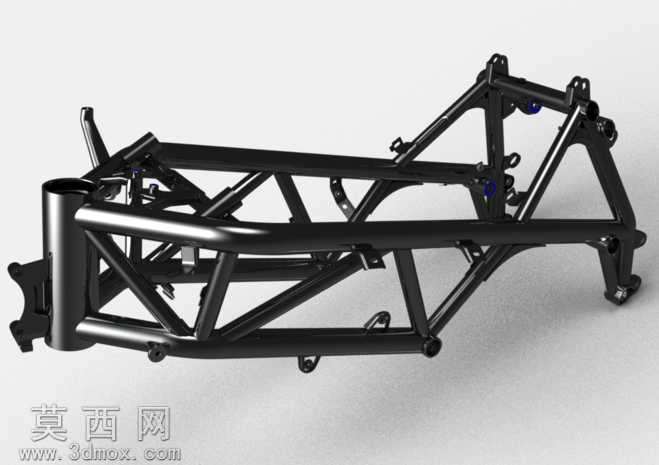

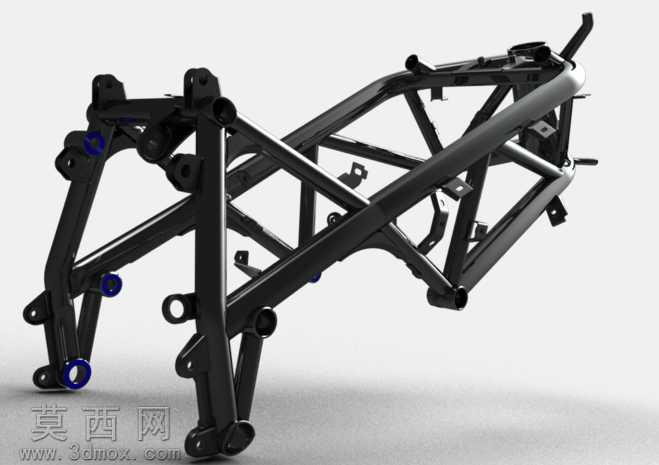

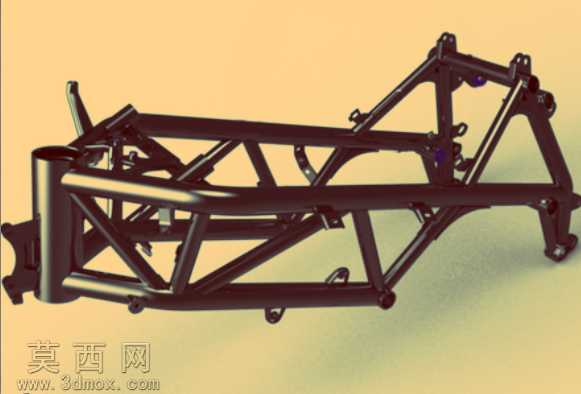

该作品为摩托车管式桁架车架的三维建模设计成果，建模阶段以摩托车整车承载需求为核心基准，先完成整车安装硬点的坐标定位，逐一锁定车头转向立管安装位、发动机悬挂点位、后摇臂铰接轴位置、座椅支撑点位、前后减震器安装座的空间坐标，确保所有安装接口的位置精度符合整车装配公差要求。建模过程中采用参数化草图绘制每根管材的中心走向路径，基于圆管截面特征沿路径扫掠生成实体管材，对管材交叉衔接的位置做精准的布尔运算处理，还原真实焊接工艺下的管材相贯线结构，保证每一处管材衔接位置的结构形态与实际生产中的焊接车架完全一致。针对车架上的附属安装结构，包括车头立管的加强筋结构、发动机安装吊耳、后摇臂铰接轴座、线束固定卡扣位、覆盖件安装支架等细节特征，均采用拉伸、切除、圆角等特征命令逐一还原，对所有受力集中的衔接位置做了圆角过渡处理，避免应力集中问题，还原真实车架的结构强度设计逻辑。材质与渲染阶段，为车架主体管材赋予哑光黑色金属材质，调整材质的金属度、粗糙度参数还原冷轧钢管经电泳黑漆处理后的表面质感，对安装吊耳、铰接轴座等机加工部件赋予略带金属光泽的深灰金属材质，区分不同部件的加工工艺差异；场景搭建采用浅灰色哑光地面作为承载面，布置三点式布光系统，主光源从侧上方投射突出车架管材的空间层次与桁架结构的线条感，辅光源补光消除暗部死黑，轮廓光勾勒车架边缘轮廓，最终渲染图清晰呈现车架的整体空间结构、管材排布逻辑与各安装点位的细节特征。设计思路上采用空间桁架结构，通过多根不同管径的圆管交叉排布形成稳定的三角承载结构，在严格控制车架整体重量的前提下最大化提升结构抗扭、抗弯强度，既满足摩托车行驶过程中承受动力载荷、路面冲击载荷的性能需求，也预留了充足的发动机、油箱、座椅、电器件的安装空间，兼顾结构性能与整车装配的实用性，完整还原了定制改装摩托车管式车架的结构特点。
