航空用轻量化带安装座轴承支撑构件

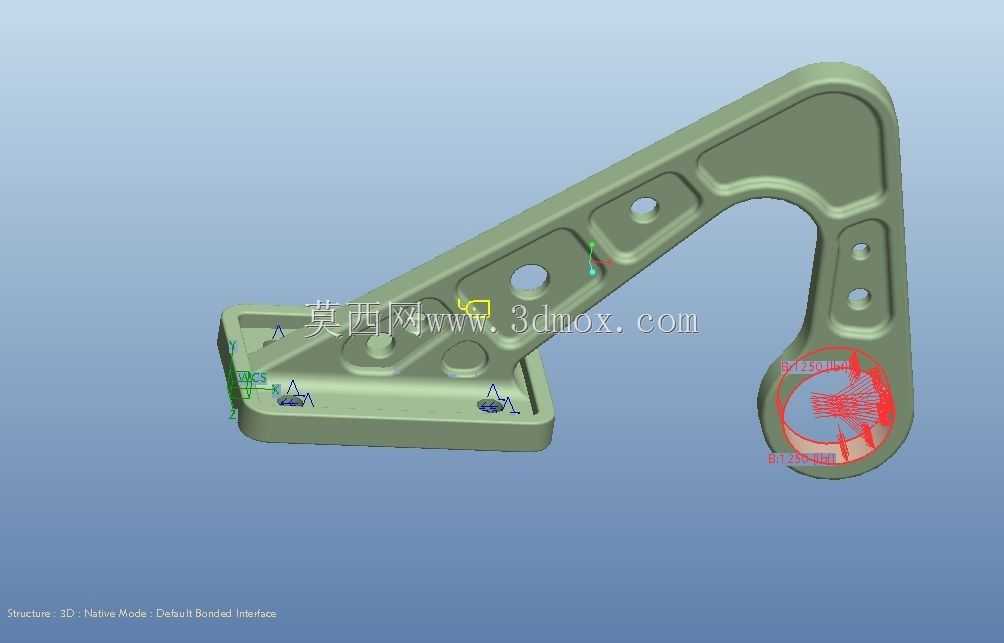

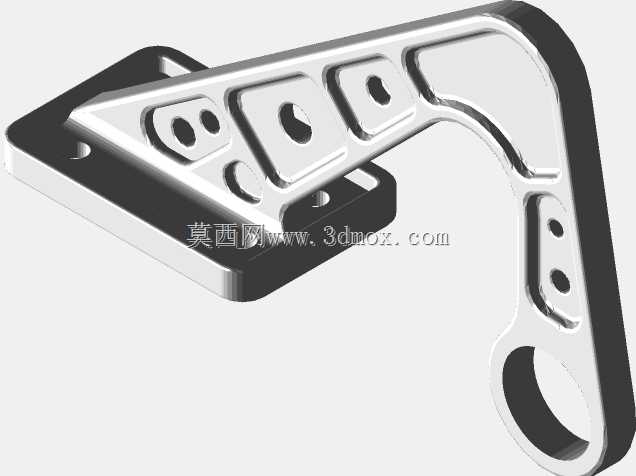

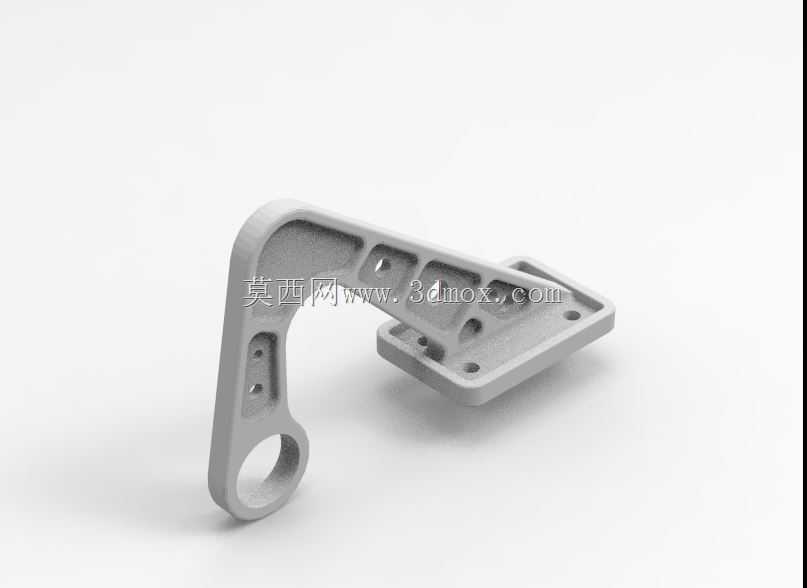

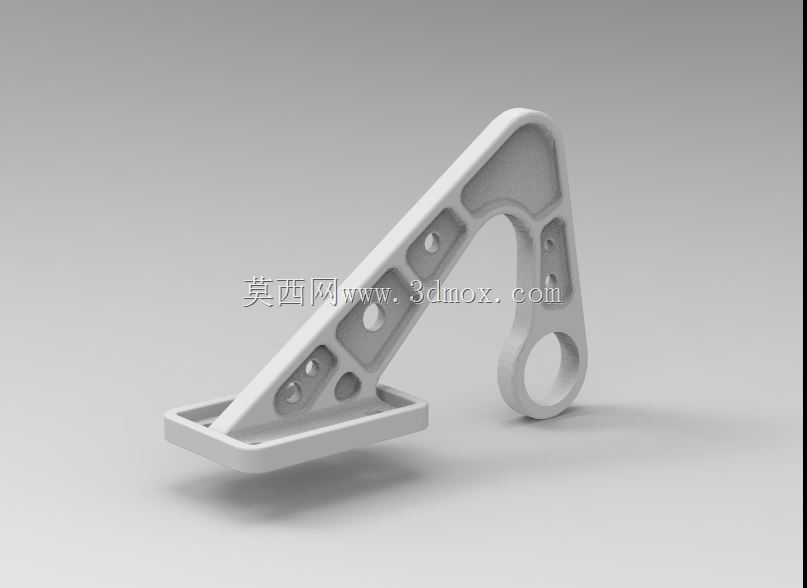

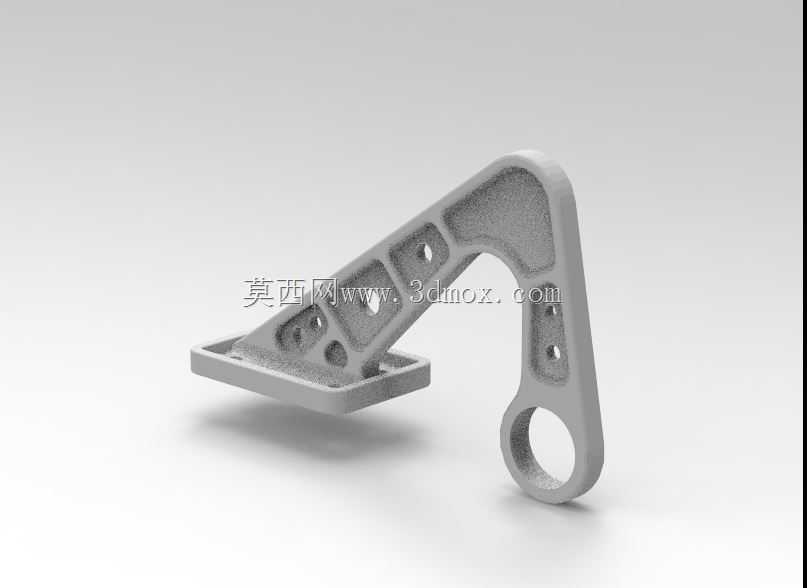

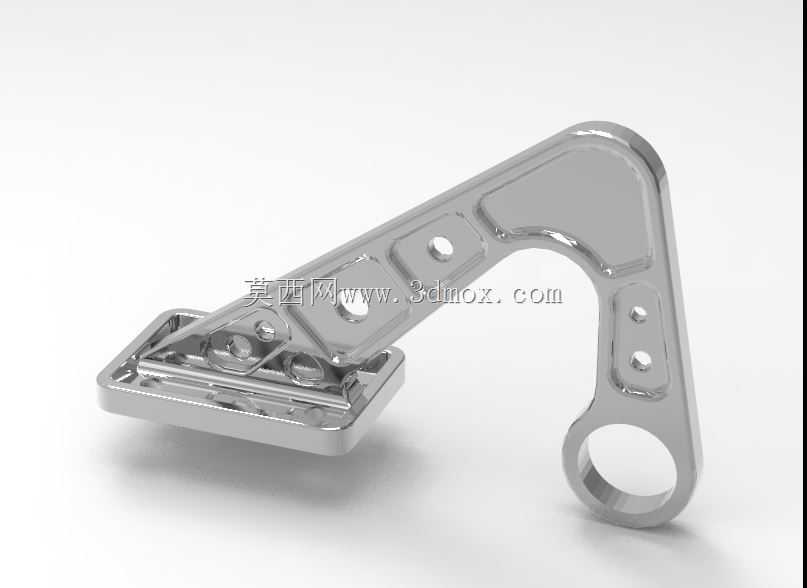

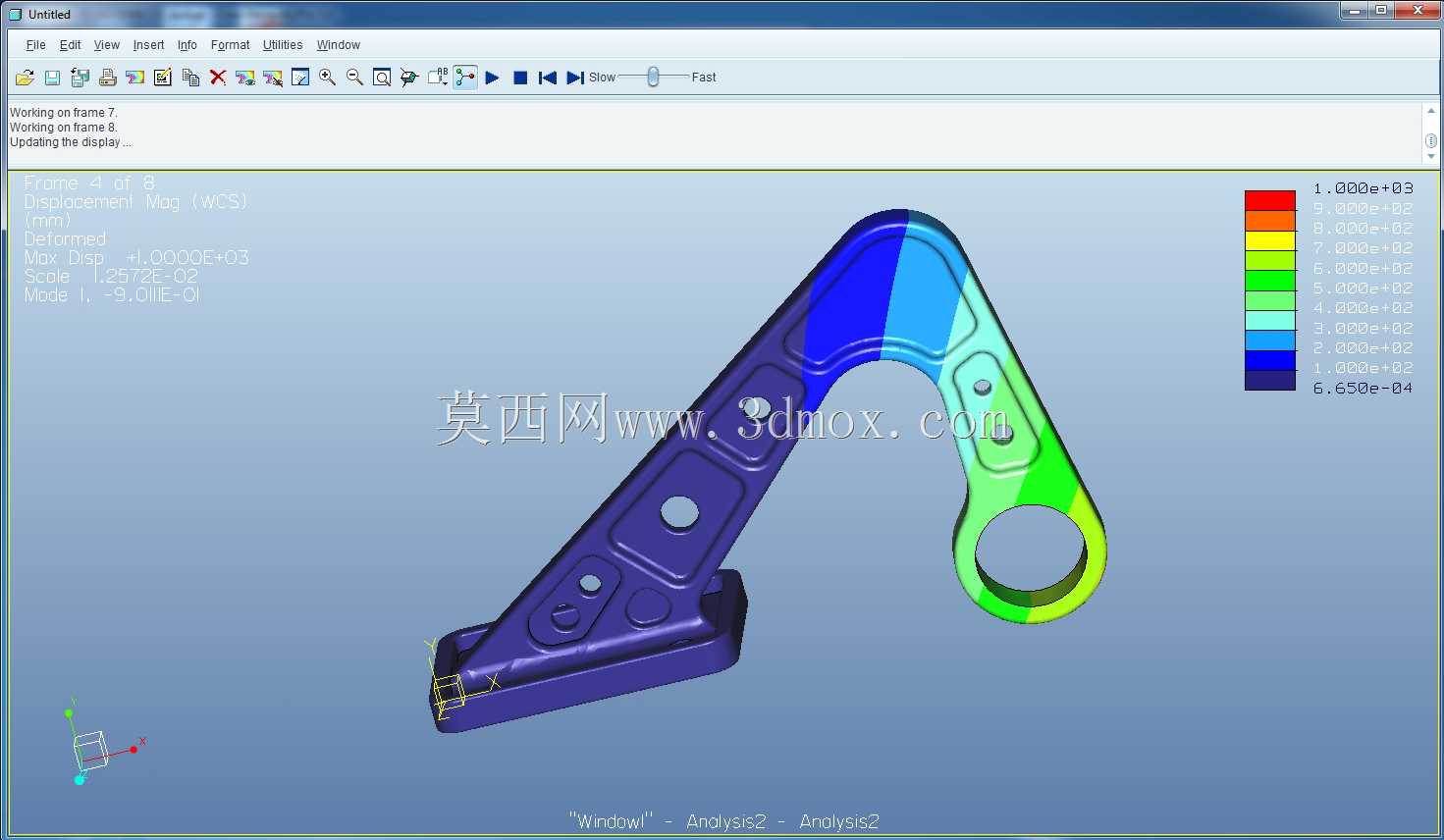

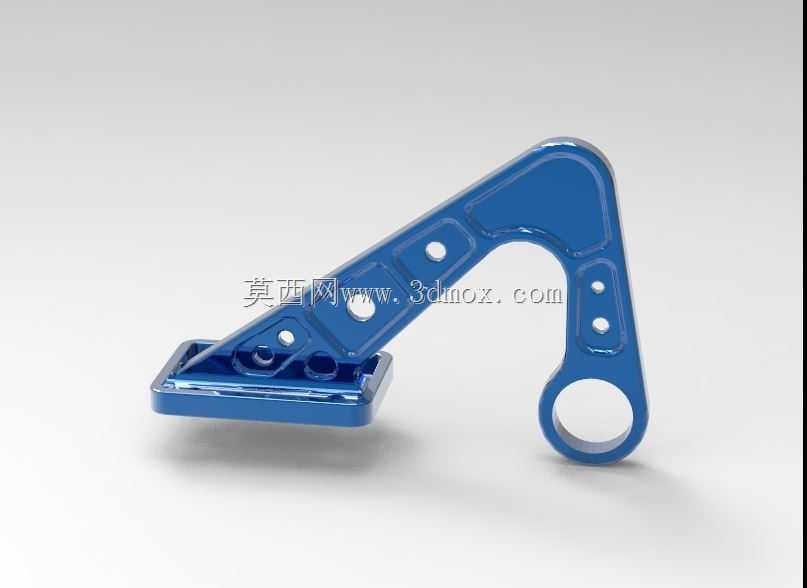

该支撑构件主要应用于航空机载设备的传动链路中，承担转轴的径向与部分轴向载荷承载功能，为旋转轴提供稳定的回转支撑基准，避免转轴运行过程中出现径向跳动、轴向窜动超差的问题，保障传动环节的运转精度与运行稳定性。构件采用一体化铸造成型后做精密机加工的工艺路线，主体分为轴承安装端与底座固定端两个功能区段，轴承安装端为带通孔的悬臂结构，通孔内壁为轴承配合面，加工精度需满足对应轴承的配合公差要求，保证轴承压装后无松旷、无卡滞。底座为带安装孔的平板结构，安装孔位置按照机载设备的安装基准做对称排布，可通过紧固件直接固定在设备的安装基板上，安装面做平面度处理，保证固定后构件整体无倾斜，避免轴承安装孔轴线出现偏斜，引发转轴运转时的附加载荷。结构设计上采用了加强筋镂空的轻量化方案，在悬臂与底座的连接区域布置多道纵横交错的加强筋，在保证构件整体刚性、满足载荷工况下形变量控制要求的前提下，尽可能去除非承载区域的冗余材料，降低构件自身重量，适配航空设备对零部件重量控制的严苛要求。悬臂段的过渡位置全部采用圆角过渡，避免应力集中导致的构件疲劳损坏，能够适配航空设备运行过程中存在的振动、交变载荷工况。从安装边界来看，构件的底座轮廓尺寸适配常规机载传动模块的安装空间，悬臂伸出长度根据转轴的布置位置做匹配设计，安装时需先确认底座安装面与设备基板的贴合度，再按照对角线顺序逐步拧紧紧固件，避免固定过程中构件出现受力变形，轴承安装端的通孔轴线需与配套转轴的回转轴线保持同轴，同轴度偏差需控制在允许公差范围内，否则会加剧轴承磨损，缩短传动组件的使用寿命。日常运维中可定期检查紧固件的预紧力，以及轴承配合面的磨损情况，及时排查松动、磨损带来的运行隐患。
