航空用轻量化肋板支撑式轴承安装座

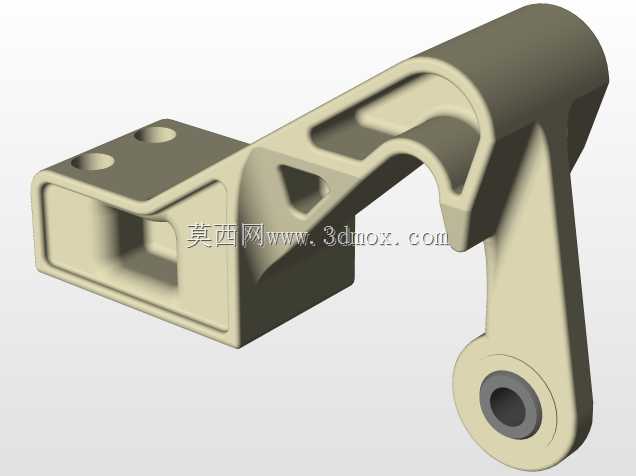

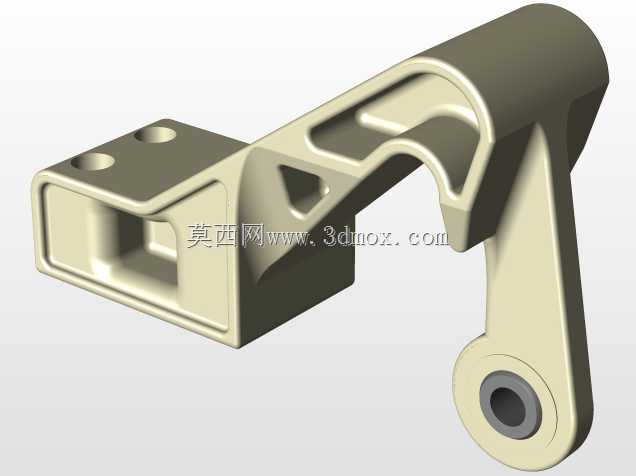

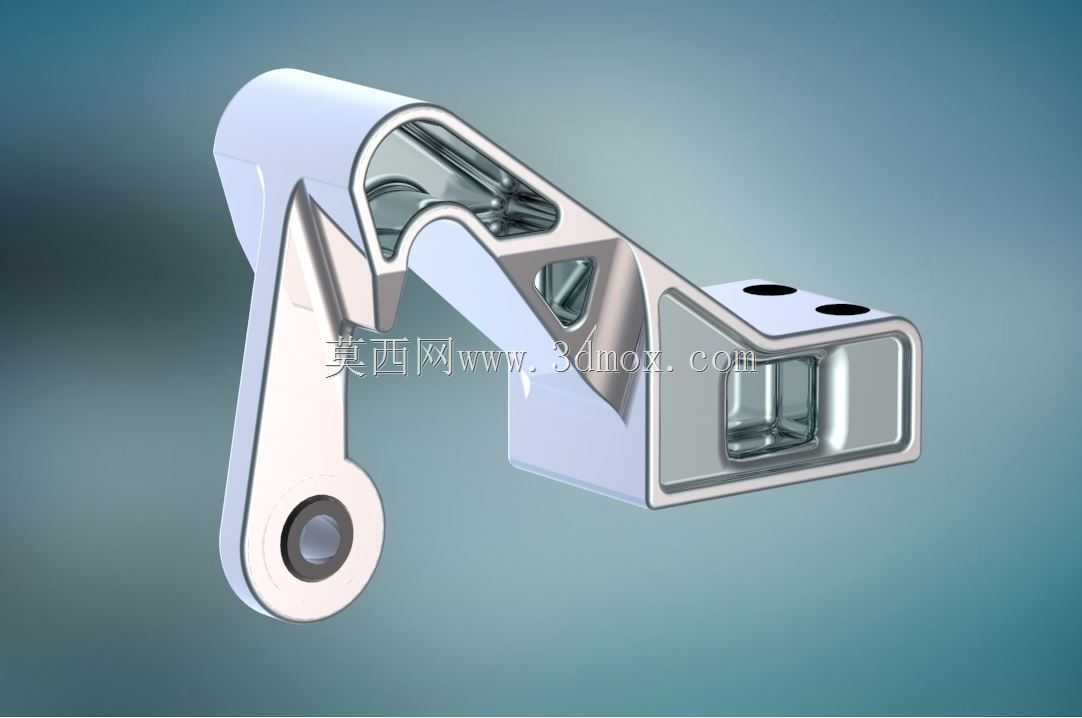

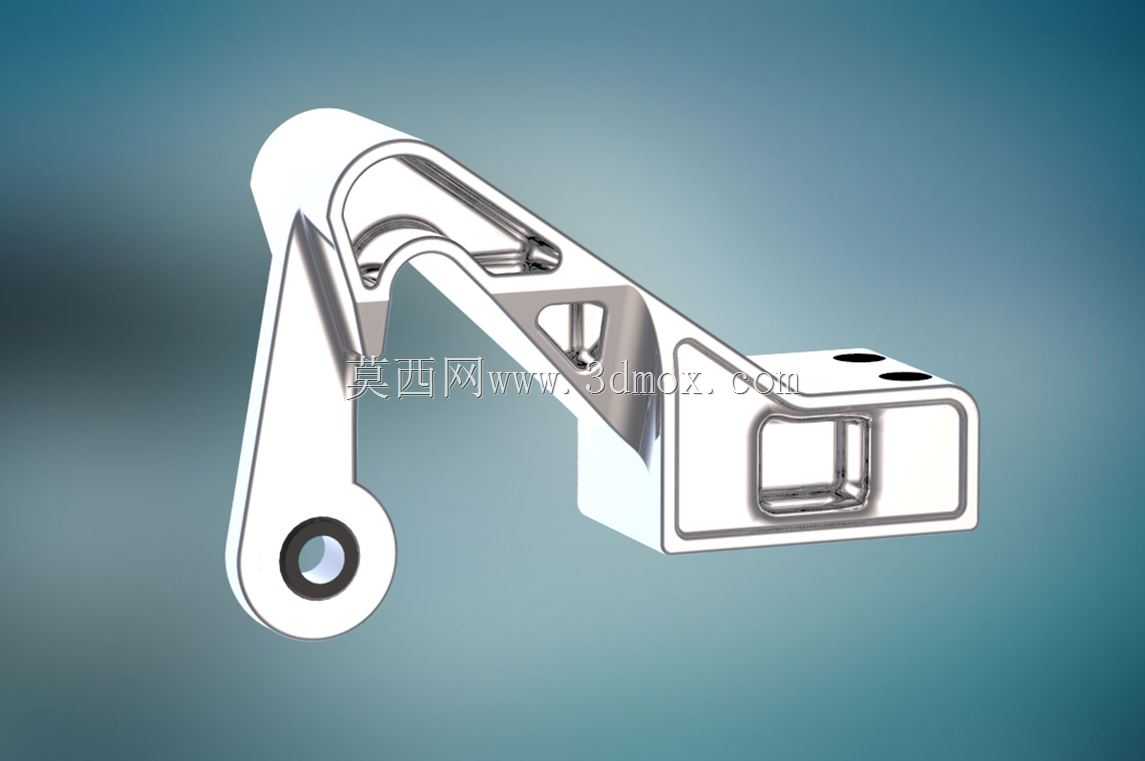

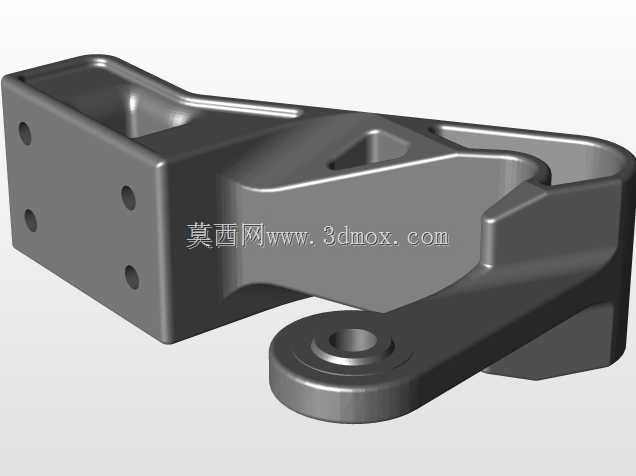

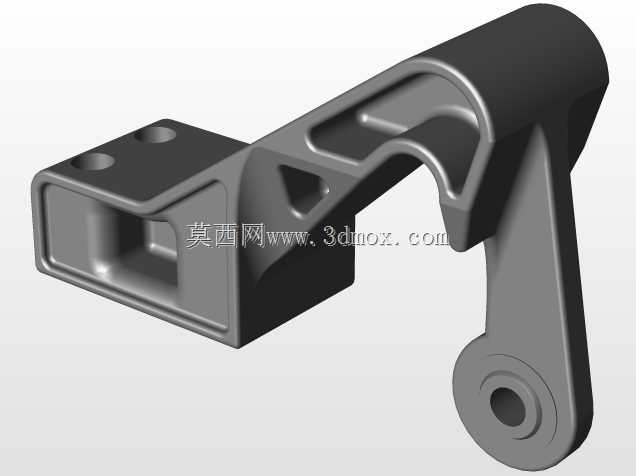

该构件主要应用于航空飞行器的传动连接部位，承担转轴的定位支撑与载荷传递作用，是飞控或动力传动链路中保障转轴回转精度、分散交变载荷的关键受力件。在实际装机场景中，这类轴承座需要同时应对飞行过程中的气动载荷、机动动作带来的冲击载荷，以及传动系统运行时的持续振动，因此结构设计需要在承重能力与自身重量之间找到最优平衡点。从结构特性来看，该轴承座采用一体化镂空肋板布局，在轴承安装位、基座固定端两个核心受力区域之间，通过多道变截面肋条完成载荷路径的传导，避免实心结构带来的冗余重量，同时肋条的走向完全贴合主应力传递方向，不会出现应力集中的薄弱截面。轴承安装端设置有同轴的轴承限位台阶，可适配标准系列滚动轴承的外圈定位，安装后能限制轴承的轴向窜动，保障转轴回转时的同轴度要求；基座固定端设置有两个对称的安装孔位，可通过螺栓与机身承力框架完成刚性连接，安装孔周边做了局部加厚处理，抵消螺栓预紧力带来的局部压应力，避免长期使用后安装位出现压溃变形。设计过程中优先遵循航空构件的等强度设计原则，所有非受力区域的材料都做了去除处理，肋板的厚度根据不同位置的受力大小做了差异化调整：靠近轴承安装位的肋条厚度更大，用于承接转轴传递来的径向与轴向复合载荷，靠近基座固定端的肋条逐步过渡收窄，在不降低整体结构刚度的前提下最大化削减自重。整个构件的外形轮廓做了圆滑过渡处理，所有转角位置都设置了工艺圆角，既可以减少加工过程中的应力残留，也能降低飞行过程中的气动阻力，同时避免尖锐边角带来的应力集中问题。安装边界方面，该轴承座的固定端安装孔间距、轴承位的中心高都符合航空传动构件的通用安装尺寸规范，可直接替换同规格的传统实心轴承座，不需要对周边安装结构做额外修改，适配性较强。在实际使用中，这种带肋板的轻量化结构相比同承重等级的实心轴承座，自重可降低四成以上，同时结构的固有频率更高，能更好地规避飞行过程中的共振区间，提升传动系统的运行稳定性。
