带一级正齿轮的减速传动总成结构

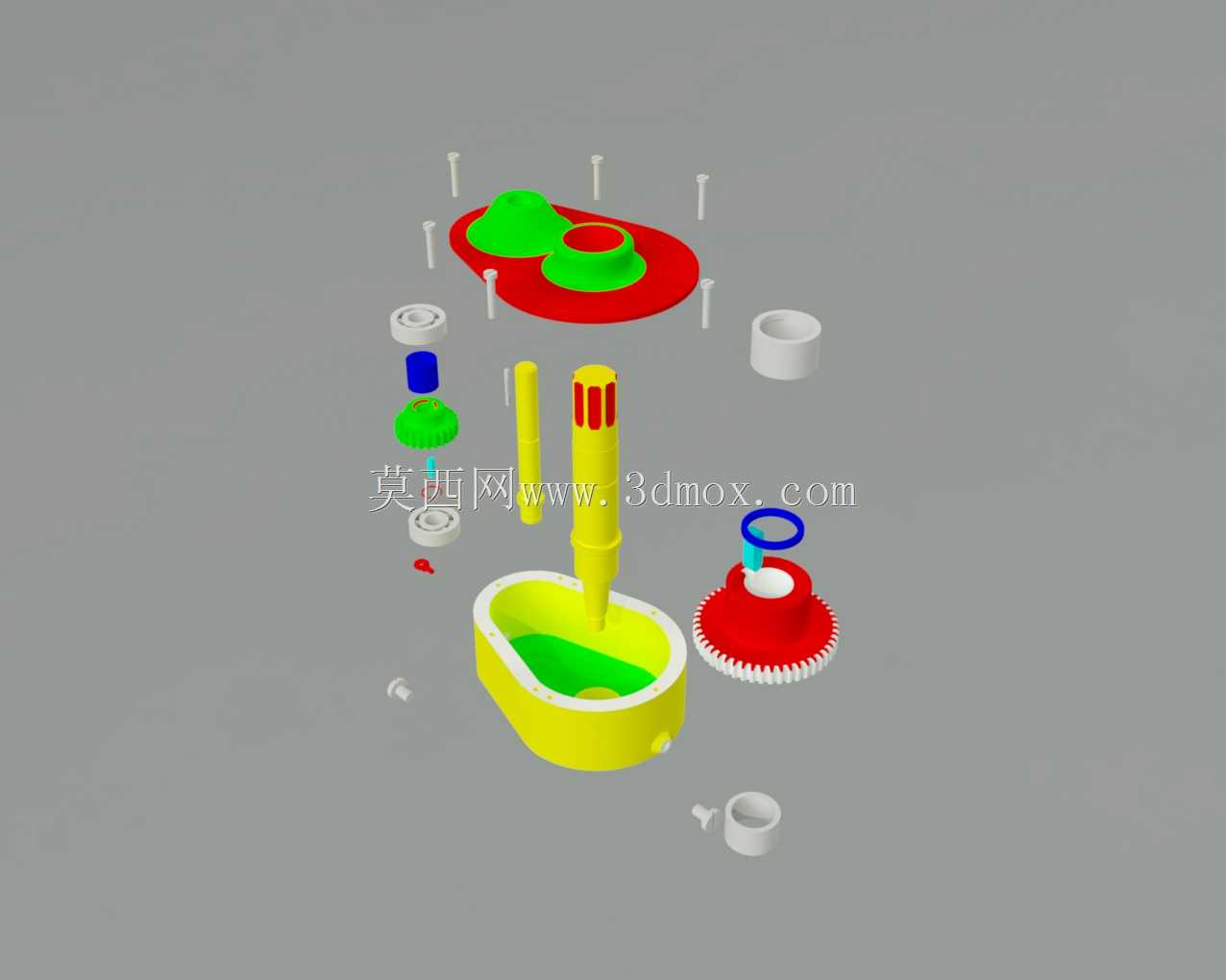

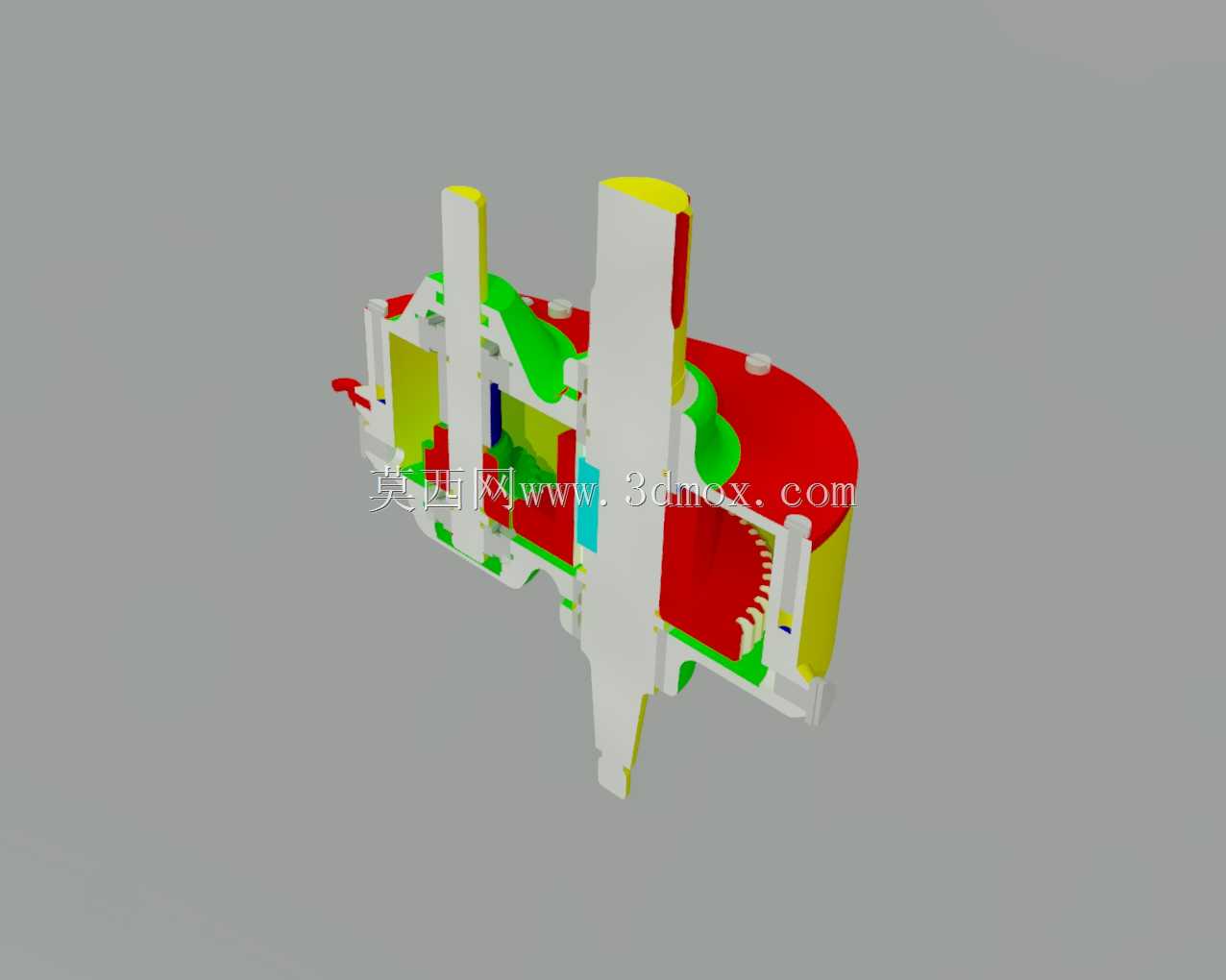

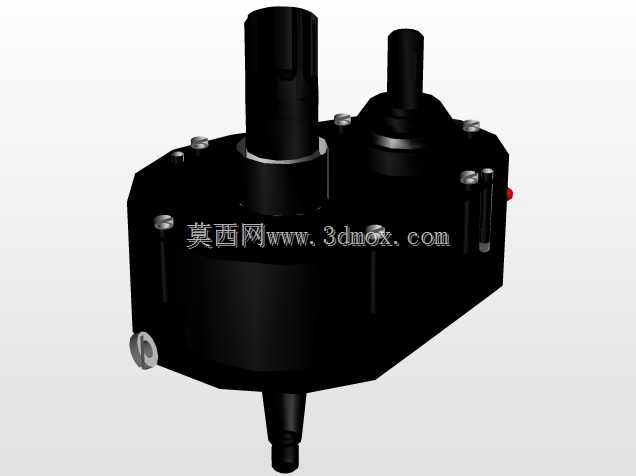

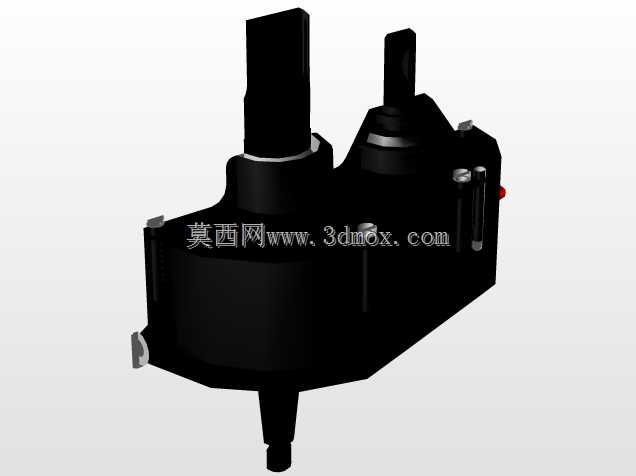

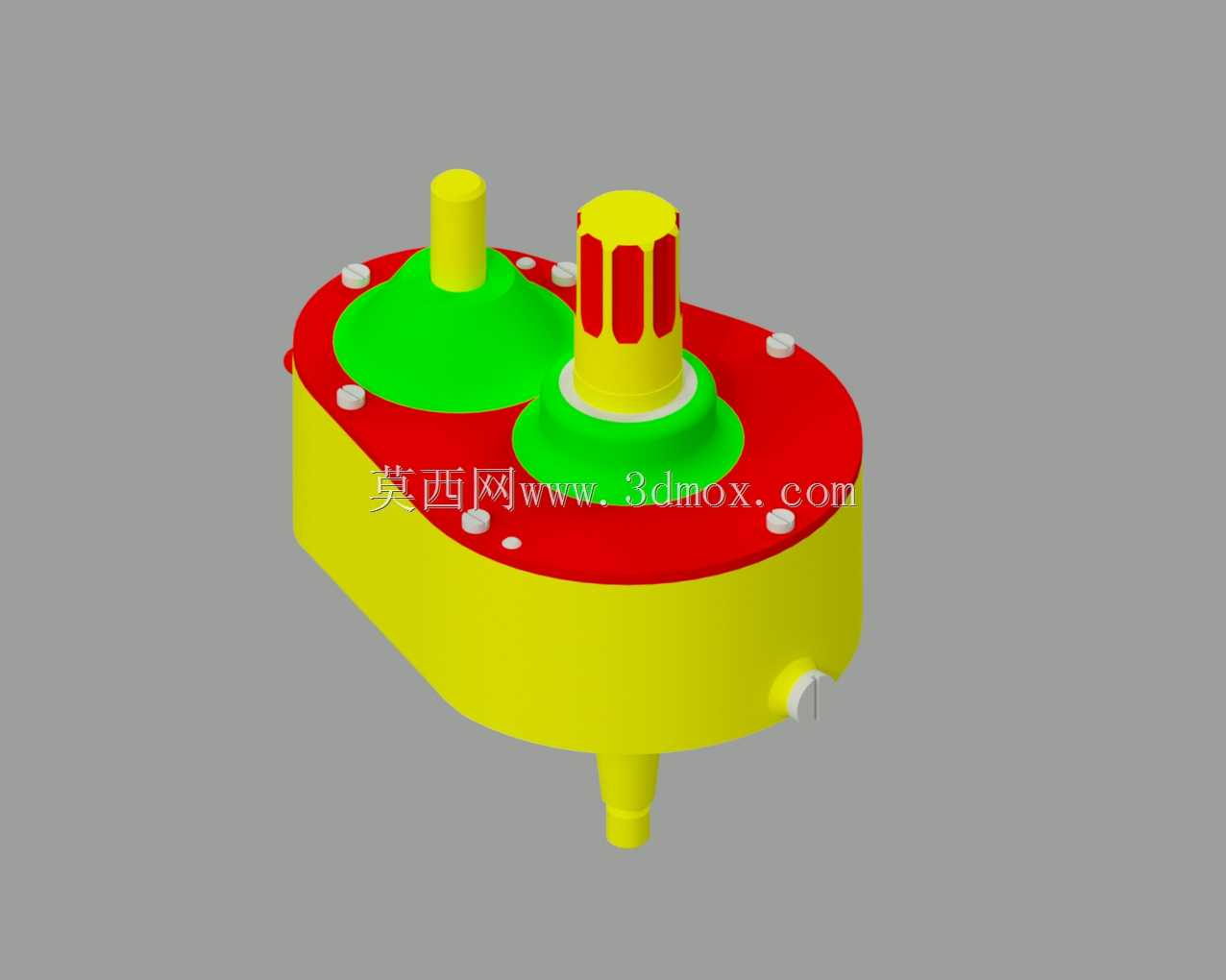

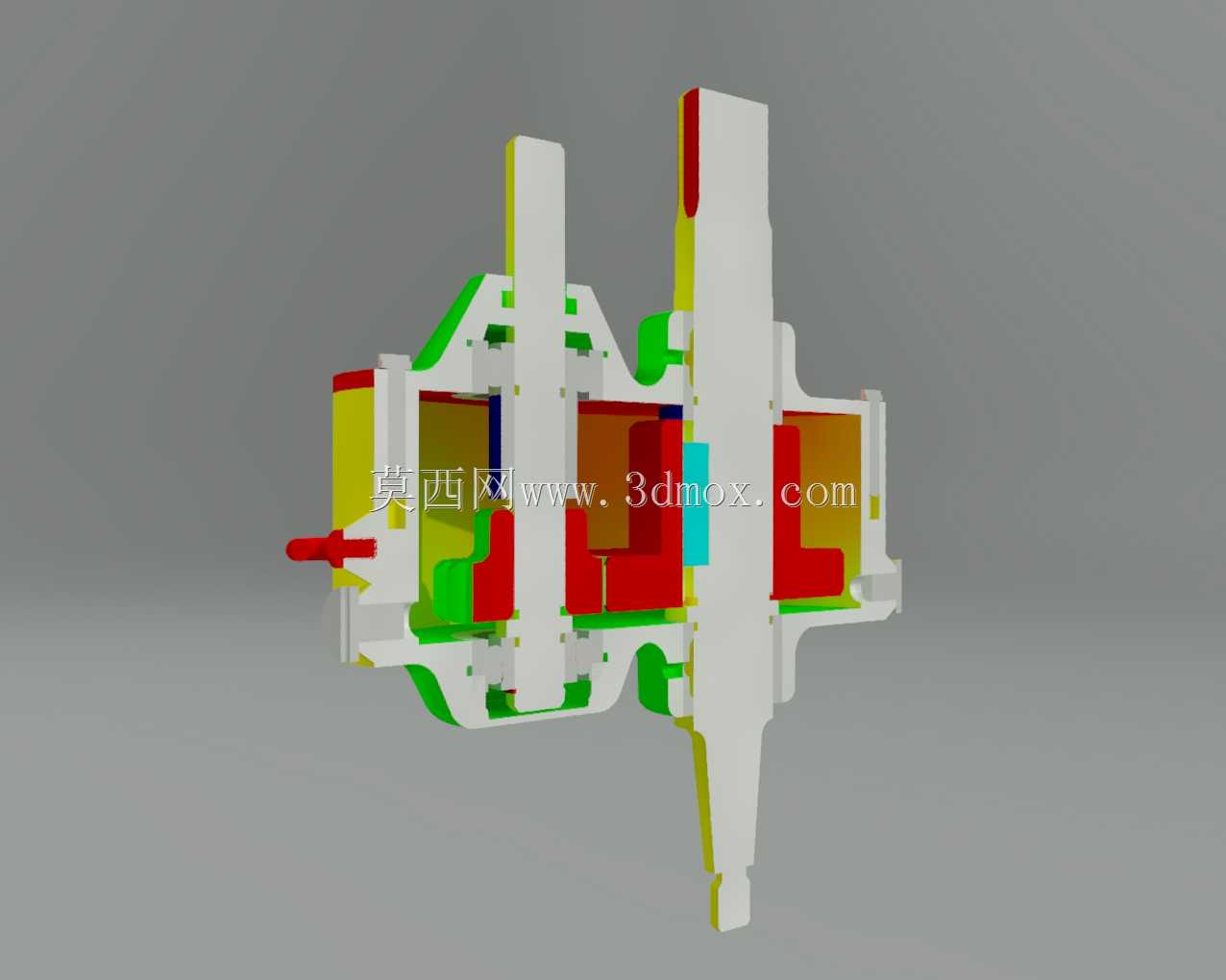

这套减速传动结构核心采用一级正齿轮啮合传动方案，主要适配小功率、低转速输出的小型传动场景，常见于小型电动工具、桌面级传动实验装置、小型家电动力输出单元这类对传动扭矩要求适中、安装空间紧凑的设备中，作用是将输入端的高转速低扭矩动力，通过齿轮啮合的速比转换，输出适配工作端需求的低转速高扭矩动力，匹配执行端的负载运行要求。从结构设计逻辑来看，整套传动组件采用上下分体式壳体封装，壳体内部预留了齿轮轴的安装定位槽、轴承配合位，上下壳体通过定位销实现精准对位，装配时可先将所有传动零件依次装入下半壳体的对应定位位置，再扣合上半壳体完成封装，既能够保证内部齿轮啮合的同轴度精度，也能为内部传动件提供封闭的防护空间，避免外界粉尘、碎屑进入啮合区域造成齿轮磨损。核心传动路径上，输入轴端集成小模数主动正齿轮，与大直径从动正齿轮形成固定速比啮合，从动齿轮与输出轴采用同轴一体式设计，减少了额外的连接传动环节带来的回程间隙，传动过程中动力损失更小，传动精度更稳定。齿轮参数选择上，主动轮采用小齿数设计，从动轮匹配对应齿数实现目标减速比，齿形采用标准渐开线正齿设计，加工工艺成熟，啮合过程中无轴向分力，对两端支撑轴承的轴向载荷要求更低，可选用常规深沟球轴承满足支撑需求，降低整体配件成本。安装边界方面，整套总成的壳体外形为类椭圆流线型结构，壳体边缘预留了安装固定孔位，可直接通过螺栓将总成固定在设备的安装基板上，输入轴端伸出壳体上部，输出轴端从壳体侧部伸出，轴端均预留了与外部动力源、工作负载连接的配合段，可根据实际使用需求加装联轴器、连接套等配件，适配不同的安装对接场景。整套结构的零件拆分逻辑清晰，除齿轮、轴类核心传动件外，还配套了轴套、密封环、定位销等辅助零件，轴套采用耐磨材质，套在齿轮轴与壳体的配合位置，减少轴转动过程中与壳体的直接摩擦，延长整体使用寿命；密封环布置在轴伸出壳体的位置，可阻挡内部润滑脂泄漏，同时避免外界杂质进入壳体内部。在实际选型适配时，可根据目标输出转速、负载扭矩的需求，调整主从动齿轮的齿数比来改变减速比，也可根据安装空间的限制微调壳体的外形尺寸，在保证齿轮啮合安全间隙的前提下，尽可能压缩整体体积，适配更紧凑的设备安装空间。
