ATR42双发涡桨支线客机精细三维建模

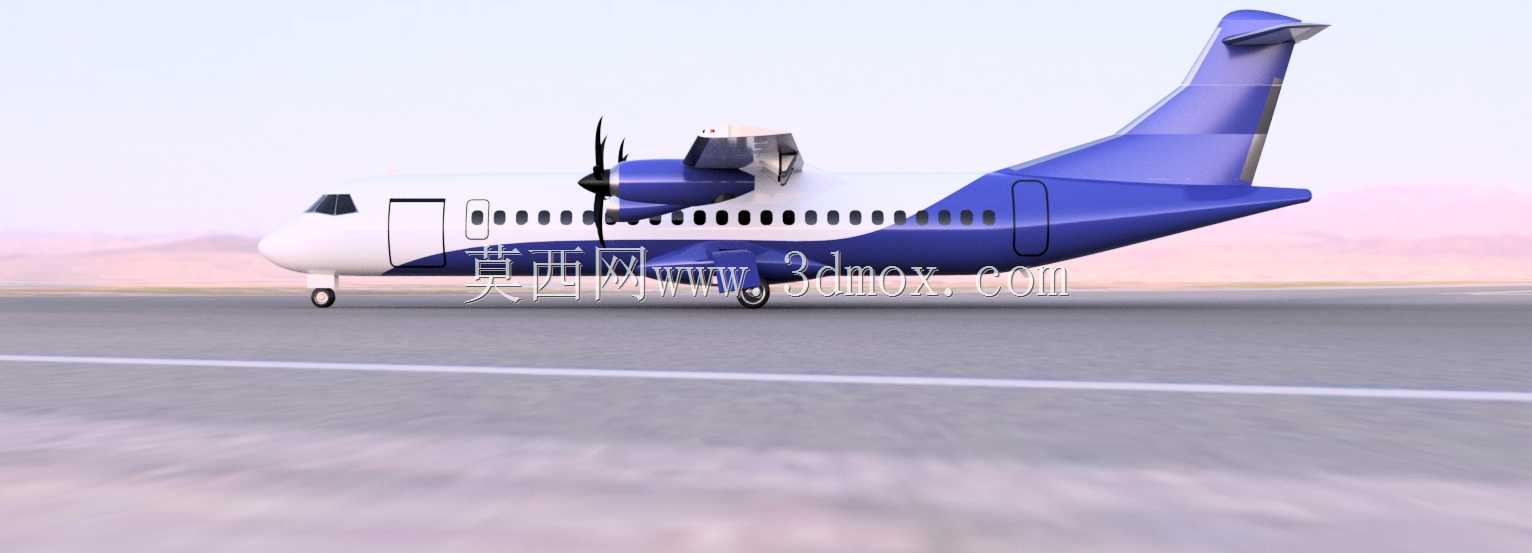

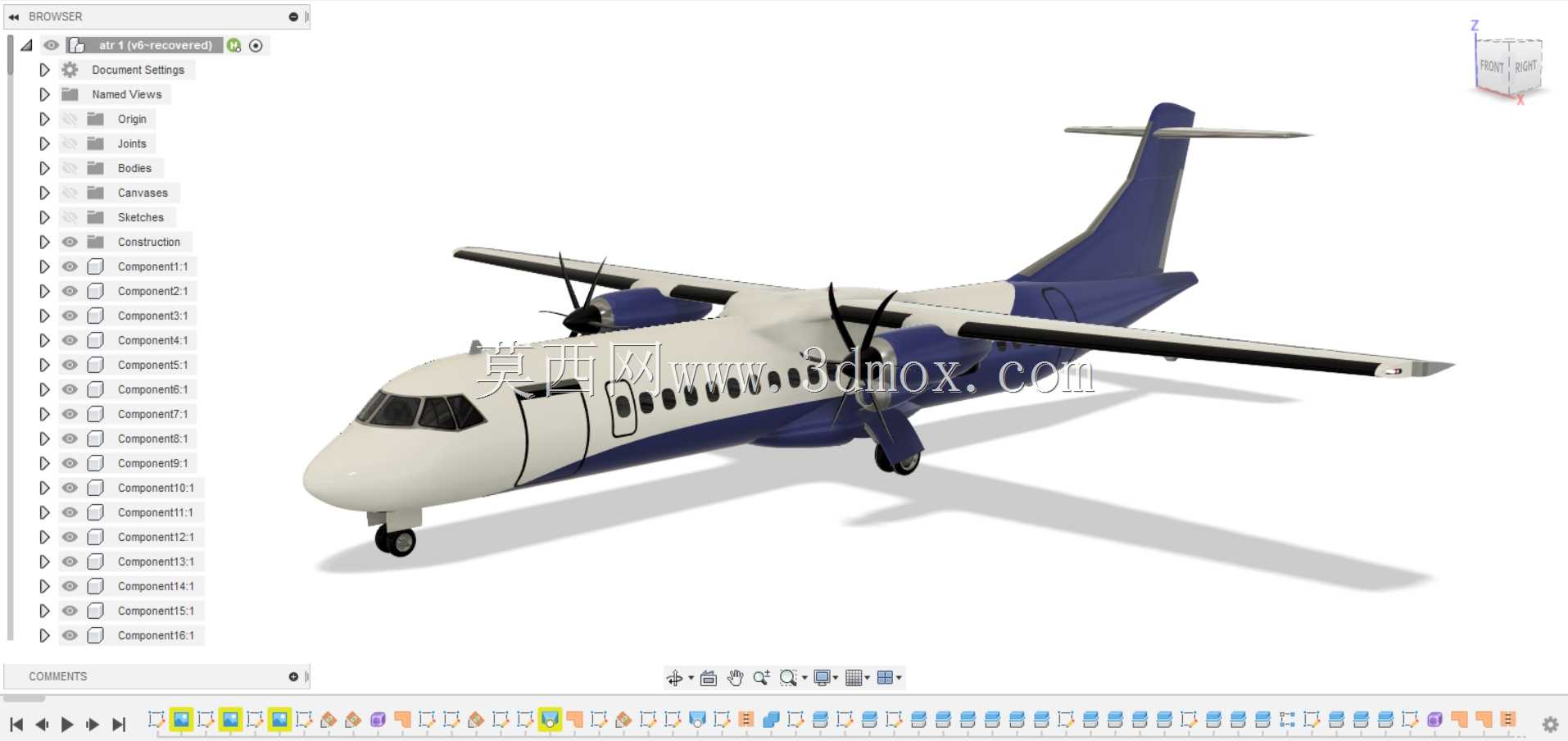

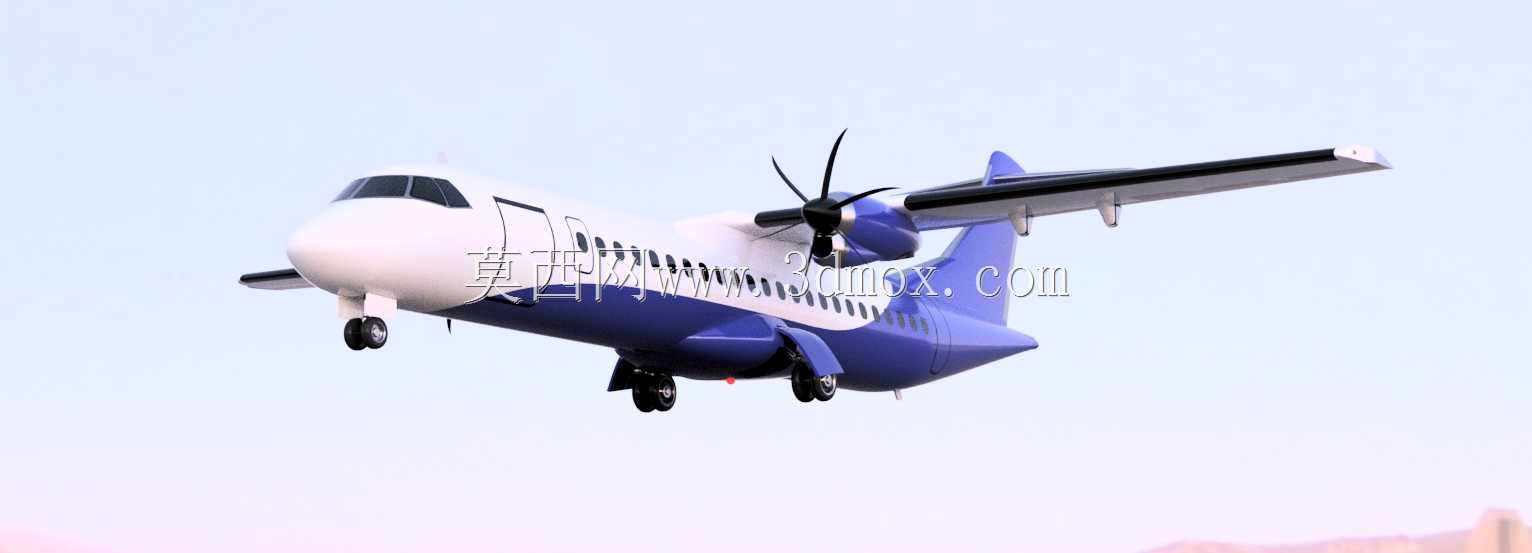

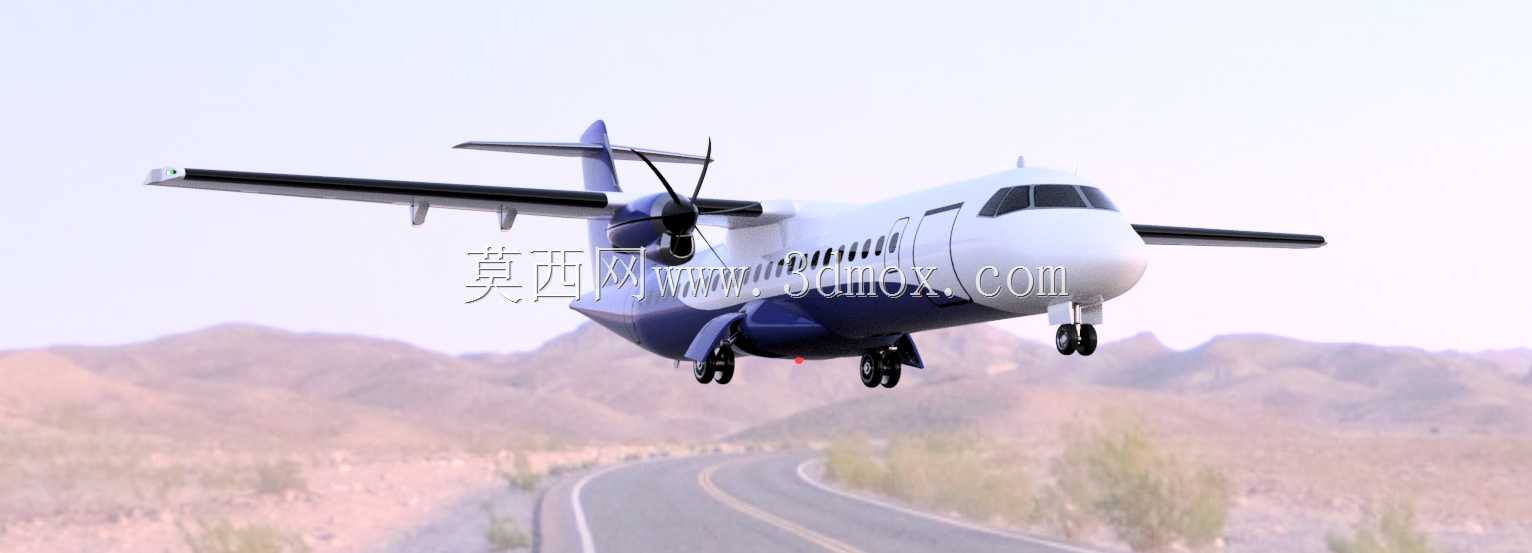

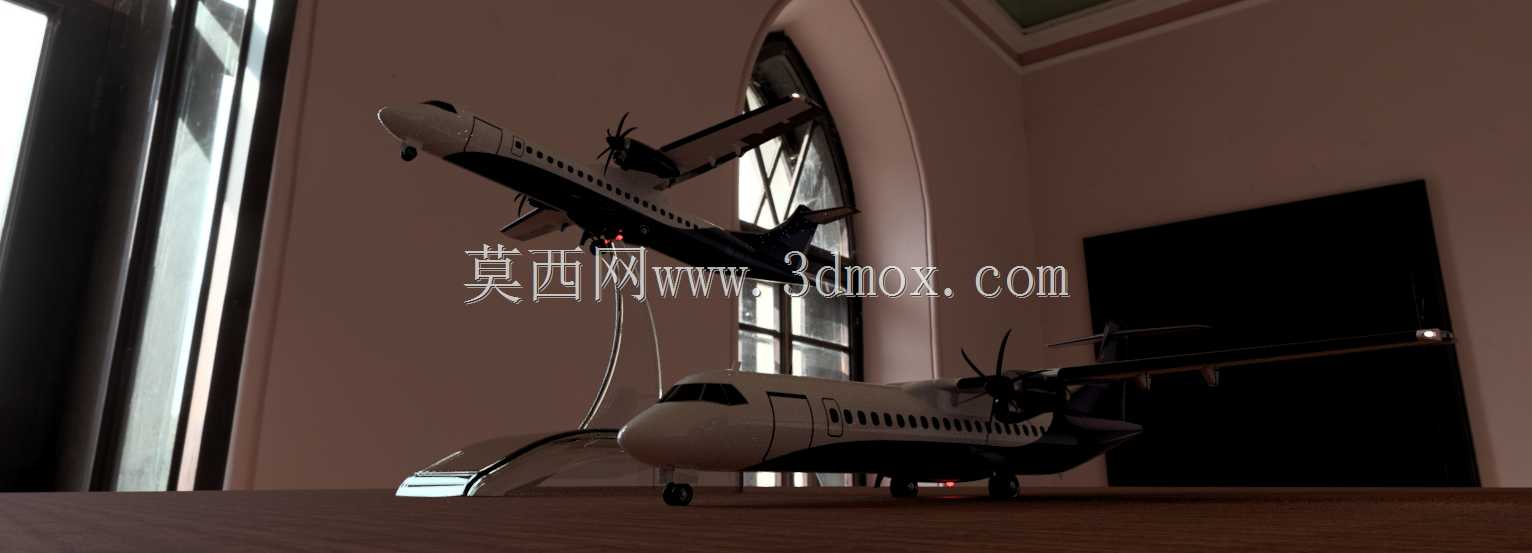

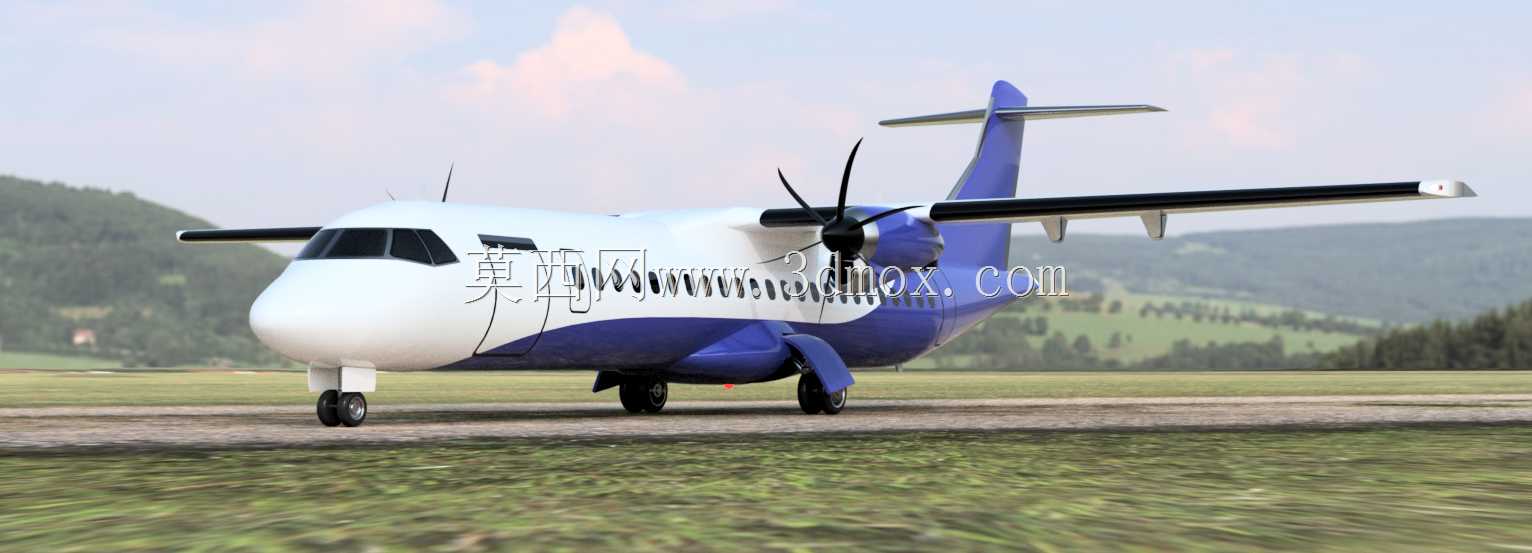

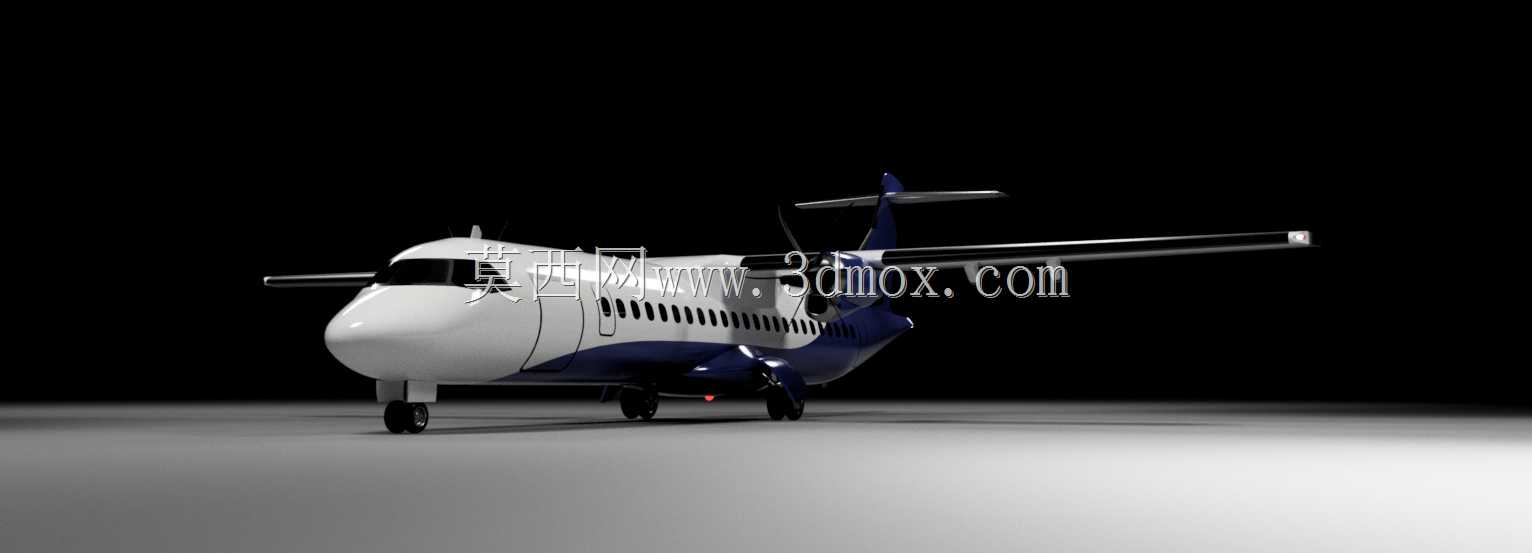

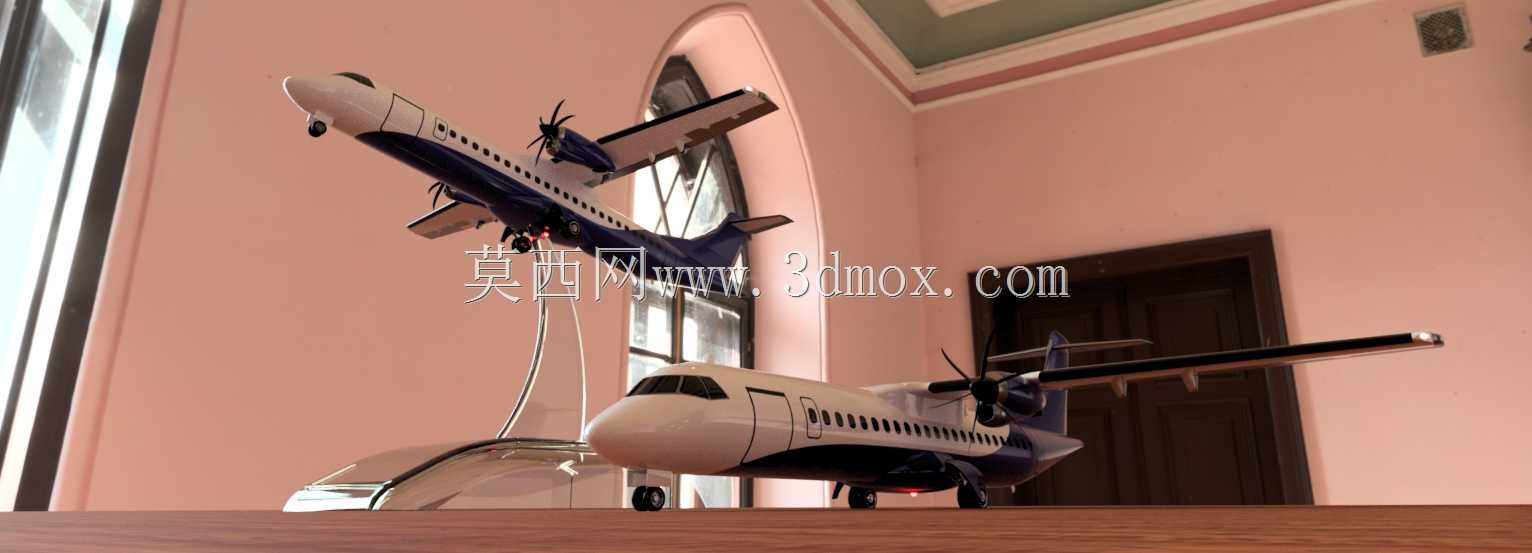

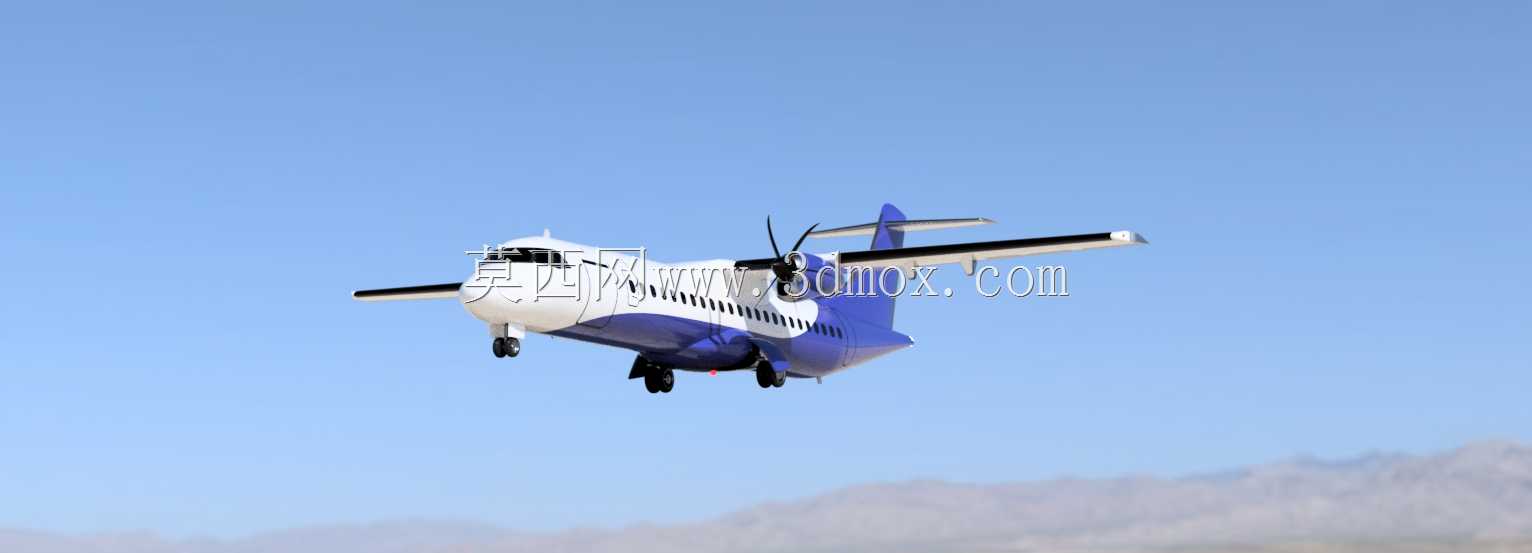

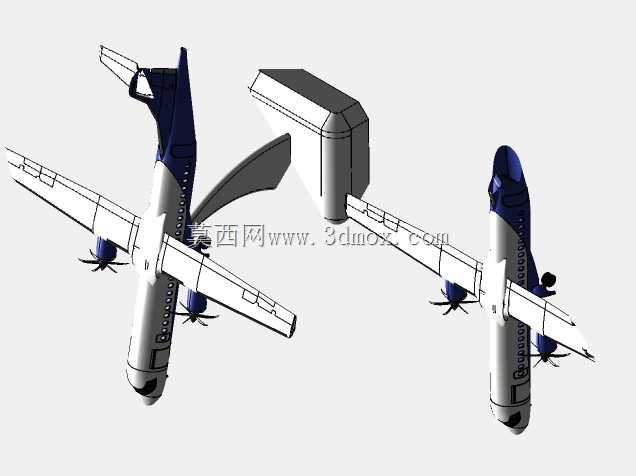

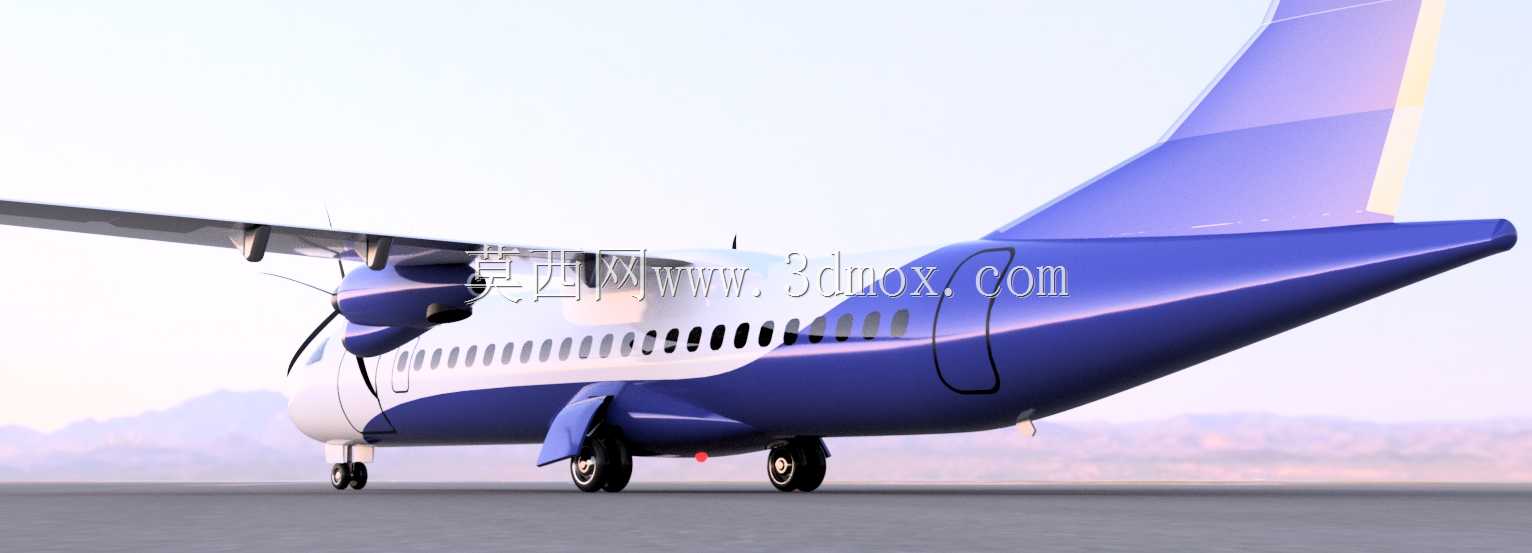

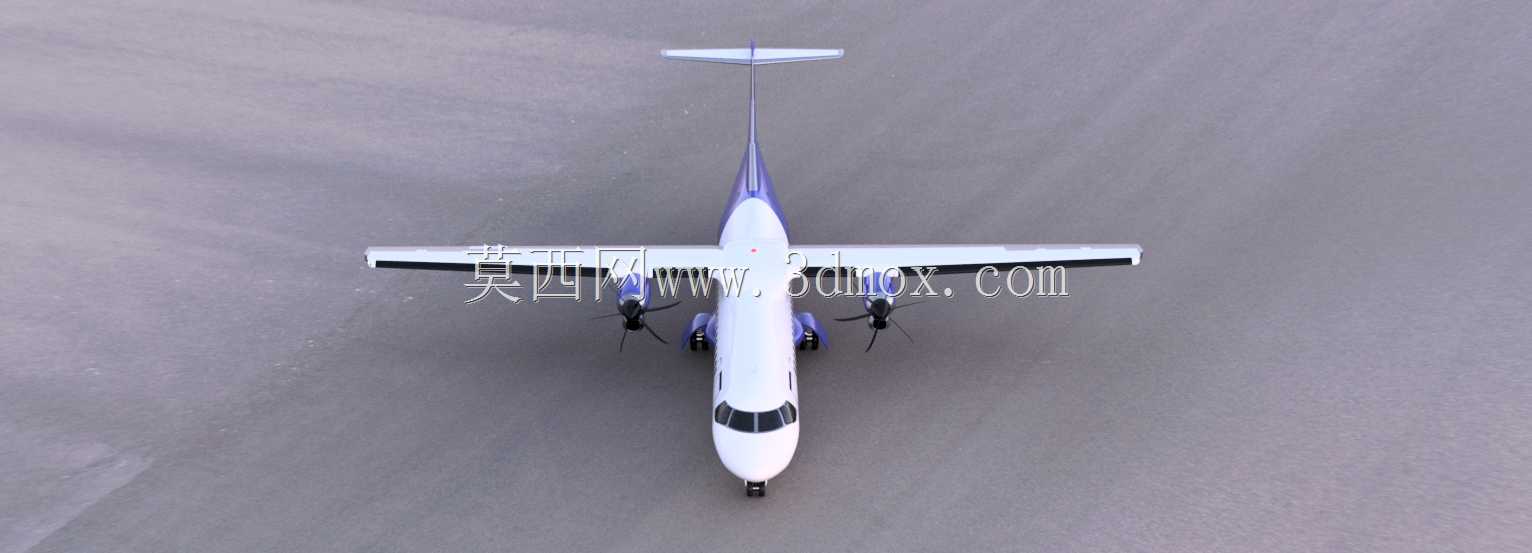

本次建模的ATR42机型，是面向支线航空运输场景打造的双发涡桨客机，这类机型主要承担800公里以内的短程航线运输任务，适配客流量偏低的支线机场、高高原短跑道机场的起降需求，在国内支线航空网络、通用航空通勤、偏远地区客货运输场景中有着广泛应用。建模过程中首先梳理了机型的实际功能逻辑：机身采用半硬壳式结构设计，前部为驾驶舱区域，中部设置客舱段，可搭载40-50名乘客，尾部为尾翼组件与尾舱结构，机身下部预留行李舱空间，两侧设置登机门与服务舱门，完全匹配实际机型的舱室布局逻辑。动力系统部分还原了机翼下吊装的两台涡桨发动机与六叶螺旋桨结构，螺旋桨的桨叶扭转角度、发动机短舱的整流外形都按照实际气动外形做了还原，机翼采用上单翼布局，翼身连接位置的整流结构、襟翼滑轨的凸起细节、翼尖的小翼结构都做了对应建模，保证外形气动特征与真机一致。起落架部分按照前三点式布局建模，前起落架为双轮结构，主起落架为单轮结构，起落架舱门的收放边界、轮胎与机身的间隙都参考真机尺寸做了匹配，避免出现安装干涉问题。尾翼部分包含垂直尾翼与水平尾翼，垂尾上的方向舵、平尾上的升降舵都做了独立的结构分区，方便后续做运动仿真时添加转动约束。建模时重点控制了外形尺寸的比例精度，机身长度、翼展、机身直径、垂尾高度的比例都严格参考真机参数，机身表面的舷窗排列、客舱门位置、应急出口位置都按照实际布局排布，机身曲面做了连续顺滑处理，避免出现曲面褶皱、曲率突变的问题，保证渲染时的光影效果自然。从工程应用角度看，该模型可用于航空科普教具开发、机场场景仿真搭建、民航类教学课件制作、航空类文创产品设计参考，也可作为飞行器结构设计课程的教学案例，帮助从业者理解涡桨支线客机的整体布局逻辑、结构分区思路与气动外形设计要点，建模时预留的结构分件也方便后续做结构拆解、装配仿真等二次开发工作。
