激光切割木质蜻蜓拼装立体拼图模型

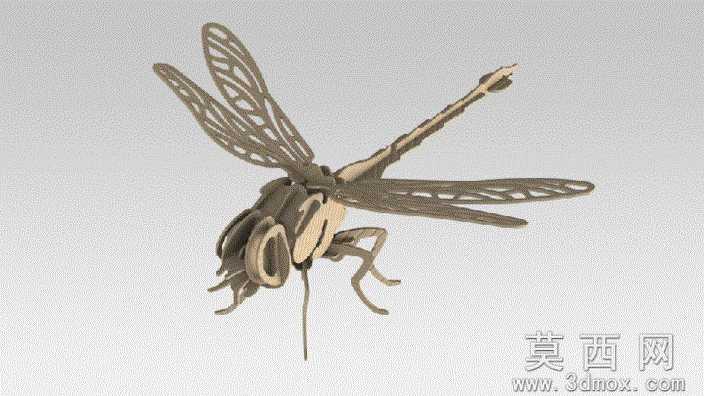

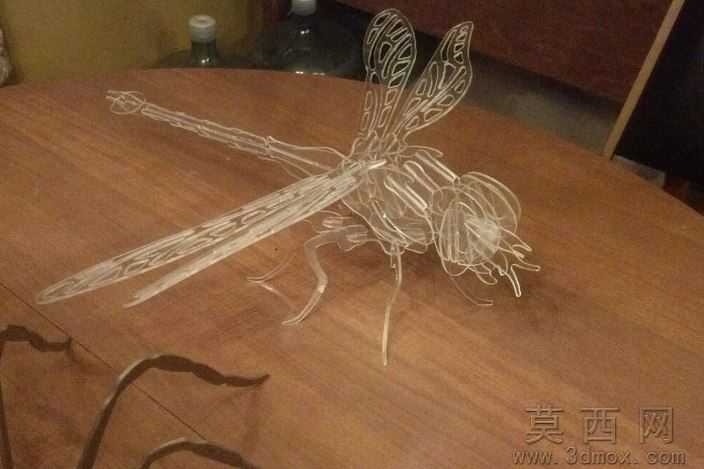

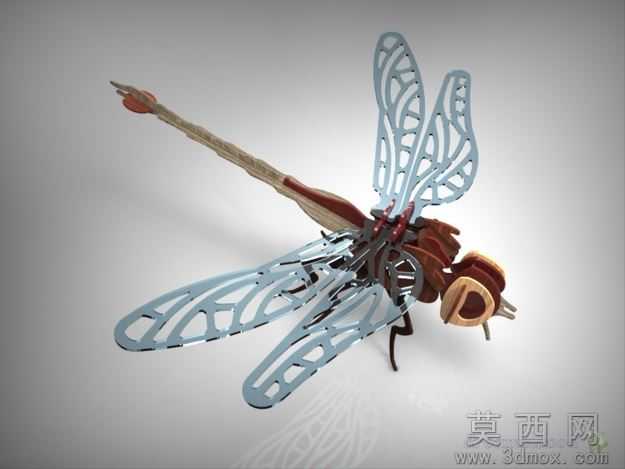

本款蜻蜓立体拼装拼图模型，以自然界蜻蜓的生物形态为设计原型，采用激光切割板材拼装的工艺逻辑完成整体设计，建模阶段首先通过AutoCAD完成所有切割零件的二维轮廓绘制，参照真实蜻蜓的躯体比例拆分部件，将蜻蜓的复眼、胸部、分节腹部、镂空脉络翅膀、六足结构分别拆解为独立的平面切割件，每一处拼接卡扣都经过公差匹配设计，预留0.1-0.2mm的装配间隙，保证板材拼接时松紧适度，无需额外粘接即可完成组装。参数设计层面，模型整体拼装完成后体长约22cm，翼展约18cm，所有零件均适配3mm厚度的木质板材切割需求，翅膀部分的镂空脉络严格参照蜻蜓翅脉的生物结构排布，既还原了真实蜻蜓的形态特征，又通过镂空设计降低零件重量，避免拼装后翅膀下垂变形，腹部采用分段插接结构，还原蜻蜓腹部的分节形态，尾部的造型也做了细节还原，复眼部分采用双层叠片结构，模拟蜻蜓复眼的立体视觉效果。渲染材质部分，模型渲染时主体采用胡桃木与枫木两种不同色调的木质材质区分躯体部件，翅膀部分采用浅色调枫木材质搭配半透明质感渲染，模拟薄翅的轻盈通透感，金属质感的切割边缘做了细微的做旧处理，还原激光切割木质板材的真实切面效果，整体光影采用柔和的侧顶光，突出木质纹理与零件的立体层次感，将拼装完成后的精致感完整呈现。结构原理上，整个模型采用无胶榫卯卡扣式拼接结构，所有零件通过预设的卡槽互相嵌合固定，胸部作为核心承载部件，连接六足、四片翅膀与腹部结构，翅膀根部的卡扣做了角度限位设计，拼装后翅膀保持自然展开的角度，六足采用弯折插接结构，可稳定支撑整个模型站立在平面上，整体结构受力均匀，拼装完成后可作为静态摆件长期摆放。软件兼容层面，模型提供的文件包含AutoCAD源文件，同时导出STEP、IGES、STL等通用三维格式，可兼容SolidWorks2011及以上版本、UG、ProE等主流三维设计软件打开编辑，STL格式文件可直接导入激光切割机、3D打印机进行实物生产，无需额外修复破面或调整尺寸，不同格式的文件均保留了完整的零件分层与轮廓信息，方便使用者根据需求调整板材厚度或修改零件造型。研发教学应用层面，该模型既可以作为激光切割加工的教学案例，帮助学习者掌握二维轮廓转切割加工的设计流程，理解卡扣公差配合的设计要点，也可以作为文创产品设计的参考原型，拓展木质拼装玩具的设计思路，同时也适合作为青少年手工科创活动的制作素材，让使用者在拼装过程中了解昆虫的身体结构，体会榫卯结构的设计智慧，还可作为工艺礼品设计、桌面文创摆件开发的参考模型，具备较强的实用与教学价值。
