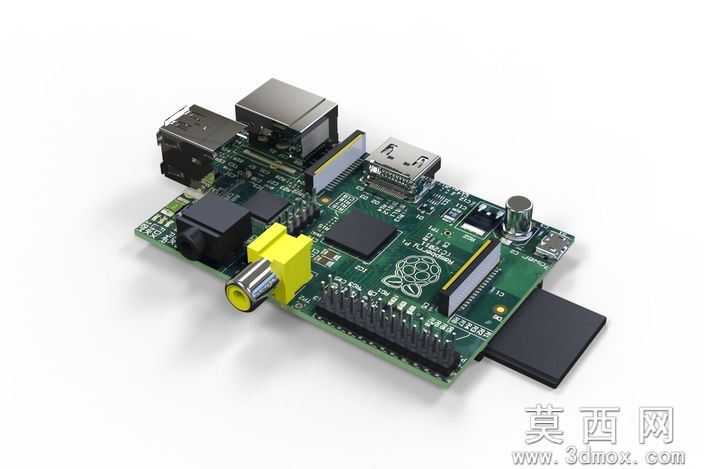

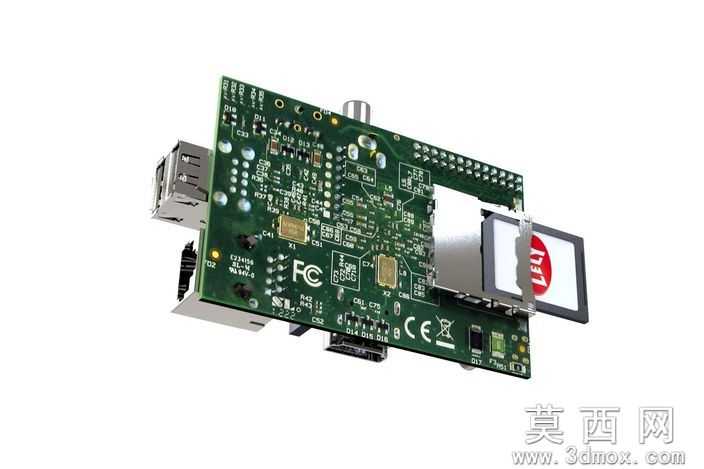

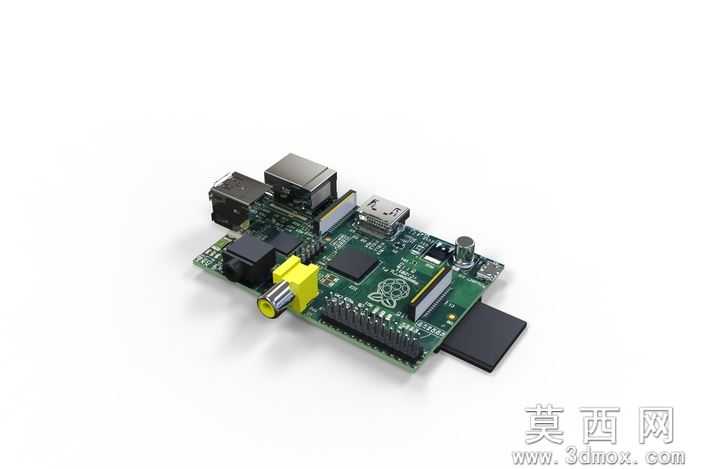

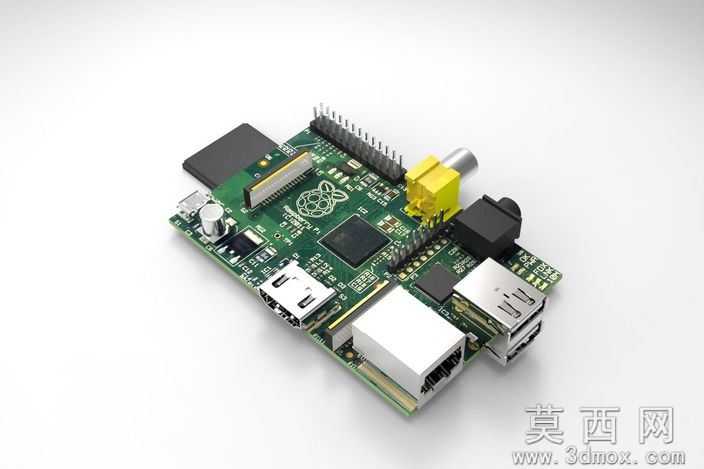

树莓派开发板电路板ProE三维模型

本模型为树莓派一代开发板的高精度三维建模成果，完整还原了这款经典开源硬件的全部结构细节。建模流程遵循从整体框架到局部细节的递进逻辑，首先依据实物测绘尺寸搭建PCB板的基础轮廓，确定板卡长宽厚的基准参数，再逐一排布板载的各类元器件，从核心主控芯片、内存颗粒到USB接口、以太网口、HDMI接口、RCA视频接口、GPIO排针、电源接口、SD卡槽等外设接口，全部按照实物的装配位置、尺寸比例进行1:1复刻，建模过程中反复核对元器件的相对位置与公差范围，确保各部件之间无干涉、装配逻辑完全匹配实物的生产组装流程。参数设计层面，模型严格遵循树莓派B版的官方公开尺寸规范，PCB板厚度设定为1.6mm的标准电路板厚度，各类接口的插拔位尺寸、排针的间距与针脚直径、接口的凸起与凹陷结构都按照行业通用标准设定，所有元器件的外形尺寸误差控制在0.1mm以内，既保证了外观的高度还原，也满足结构验证的精度需求。渲染材质部分，针对不同部件匹配了对应的真实材质属性，PCB板采用哑光深绿色阻焊层材质，还原真实电路板的丝印标识与焊盘的金属光泽，金属接口部分赋予磨砂银色金属质感，黄色RCA接口、黑色塑料接插件分别匹配对应的工程塑料材质，芯片表面做哑光黑处理，排针赋予亮银色金属材质，整体渲染效果贴近实物的视觉质感，光影过渡自然，能够清晰呈现板卡各部分的结构层次。结构原理上，模型完整呈现了树莓派开发板的硬件布局逻辑，核心主控芯片位于板卡中部核心区域，内存颗粒紧邻主控排布保障信号传输效率，各类外设接口集中布置在板卡侧边方便用户外接设备，GPIO排针沿板卡边缘排布方便拓展外接模块，电源接口与视频接口分区布置减少信号干扰，完全复刻了真实开发板的硬件布局设计思路。软件兼容方面，模型提供Pro/Engineer Wildfire5.0原生源文件，同时导出STEP、IGES、STL等通用三维格式，能够兼容SolidWorks、UG、CATIA等主流三维设计软件，STL格式可直接导入切片软件用于3D打印制作外壳适配模型或教学演示道具，不同格式的文件都保留了完整的装配结构与分层部件，方便用户根据需求进行二次编辑修改。研发教学应用层面，该模型可用于嵌入式硬件教学的结构演示，帮助学习者直观理解开源开发板的硬件组成与布局逻辑，也可用于树莓派相关项目的外壳设计、结构适配验证，在创客教育、电子硬件课程设计中可作为三维建模的参考案例，也可用于产品展示、科普宣传的可视化素材，帮助初学者快速建立对单板计算机硬件结构的具象认知，也能为硬件开发者做结构适配、周边配件设计提供精准的三维参考依据。
