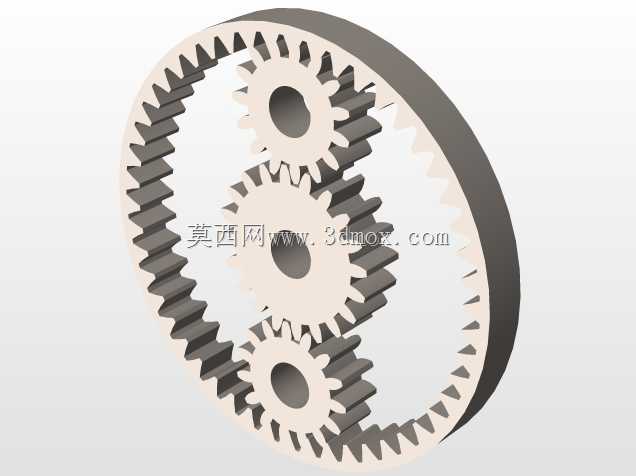

内啮合多行星轮组合传动齿轮结构

这套内啮合行星轮系结构，在小空间传动场景里的适配性非常突出，常见于小型自动化设备的动力输入端、精密传动工位的减速单元，还有手持动力工具的扭矩输出段，相比普通外啮合平行轴齿轮组，它能在更小的径向尺寸里实现更大的传动比，同时啮合的轮齿对数更多，单齿承受的载荷更小，运行平稳性也更优。设计这套轮系的时候，首先要卡准内齿圈的安装边界，内齿圈作为轮系的固定或输出构件，其外径直接决定了整套传动单元的径向安装尺寸，设计时要提前匹配安装腔体的内径公差，预留0.02-0.05mm的装配间隙，避免过盈装配导致内齿圈变形卡滞。三个行星轮沿太阳轮周向均布，这种排布方式能让载荷均匀分配到每个行星轮上，避免单个轮齿过载崩齿，设计行星轮轴的安装位时，要保证三个轴孔的位置度公差控制在0.01mm以内，否则运行时会出现行星轮偏载、传动卡顿甚至轮齿磨损过快的问题。太阳轮作为动力输入构件，其中心孔要匹配驱动电机的输出轴径，键槽尺寸要对应电机轴的平键规格，保证动力输入时无旷量。这套轮系的传动比可以根据实际需求调整，通过改变内齿圈、行星轮、太阳轮的齿数配比，就能获得不同的减速比，适配不同的输出扭矩与转速要求，比如在需要大扭矩低转速输出的工位，可以增大内齿圈与太阳轮的齿数差，获得更高的减速比；如果需要紧凑尺寸下的适中传动比，就可以调整行星轮的直径，在不改变内齿圈外径的前提下优化传动参数。轮齿的齿形采用标准渐开线设计，齿侧间隙控制在合理范围，既保证正反转切换时无明显回程间隙，又避免间隙过小导致运转时卡滞、发热。实际装配时，要在行星轮与行星轮轴之间加装滑动轴承或滚针轴承，降低转动摩擦阻力，同时要保证内齿圈的端面与行星架的端面平行度，避免轮齿出现偏磨。这套结构不需要额外的平行轴支撑，整体集成度高，能大幅缩减传动单元的轴向与径向尺寸，在空间受限的传动场景里优势明显，比如小型伺服传动工位、精密仪器的动力传输段，还有紧凑型电动工具的减速箱内，都能看到这类轮系的应用。设计过程中还要考虑轮系的润滑通道，预留润滑脂的填充空间，保证长期运行时轮齿啮合面有足够润滑，降低磨损速率，延长整套传动机构的使用寿命。
