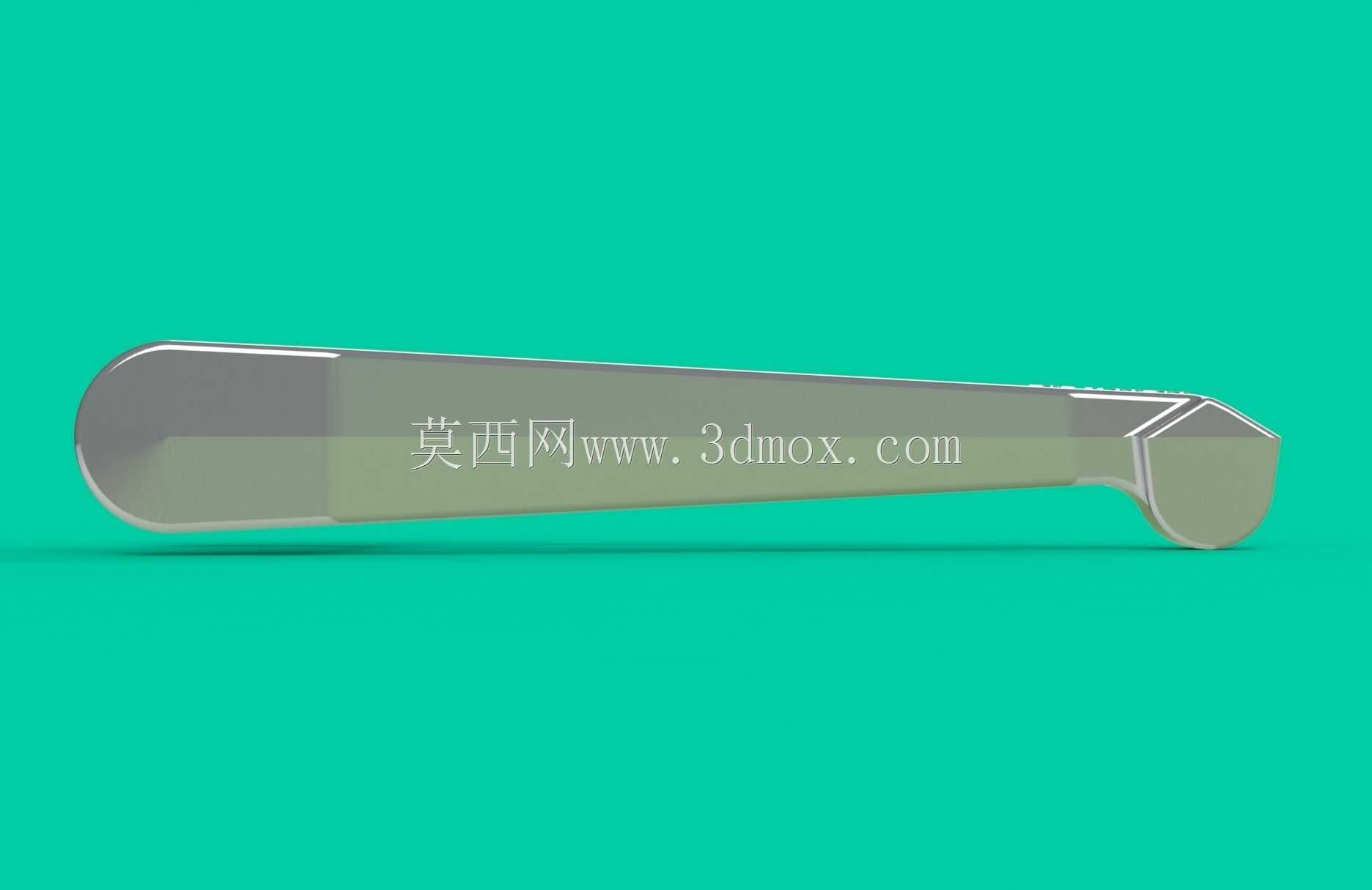

航空用铝合金锻造飞机起落架支撑摇臂结构

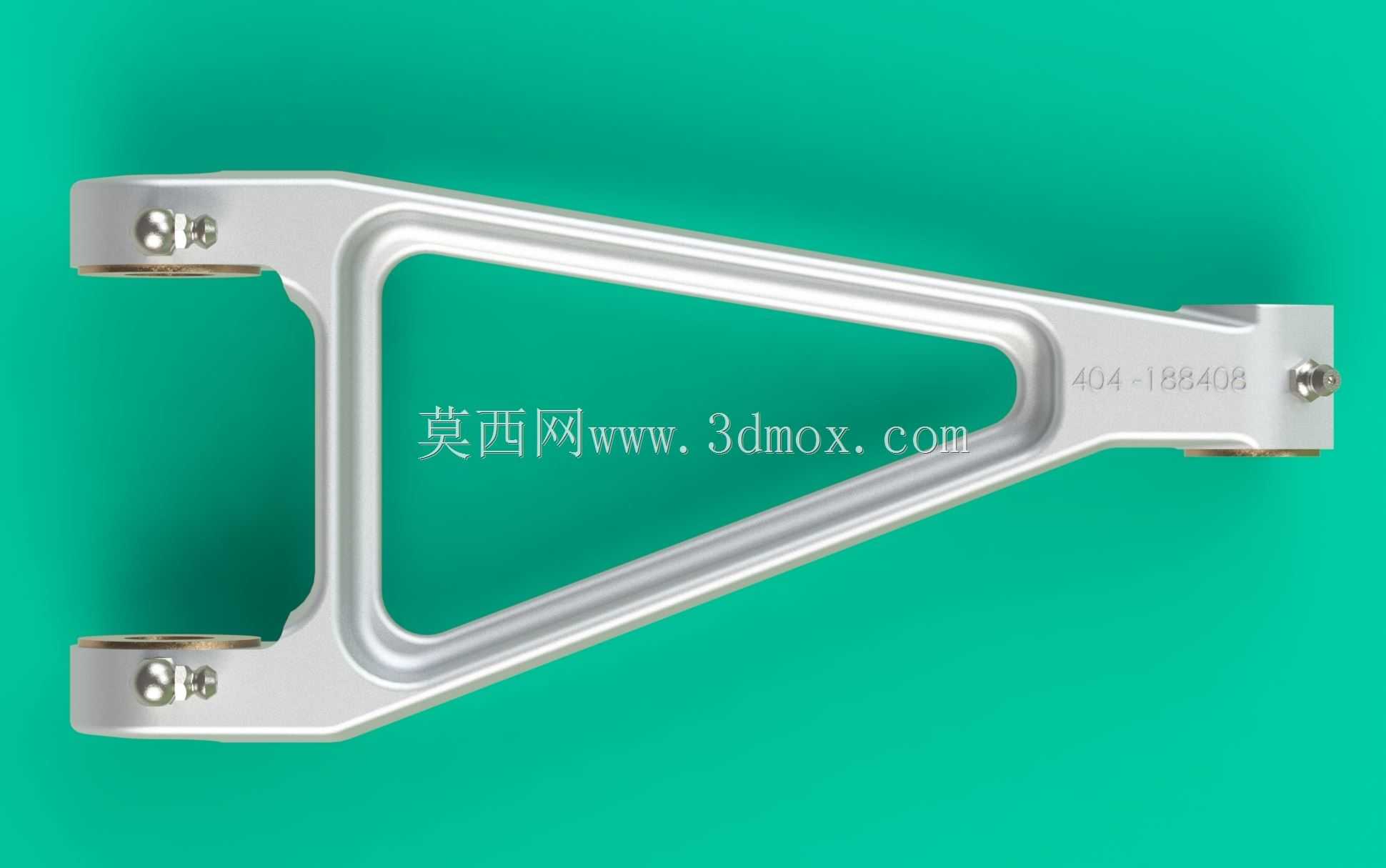

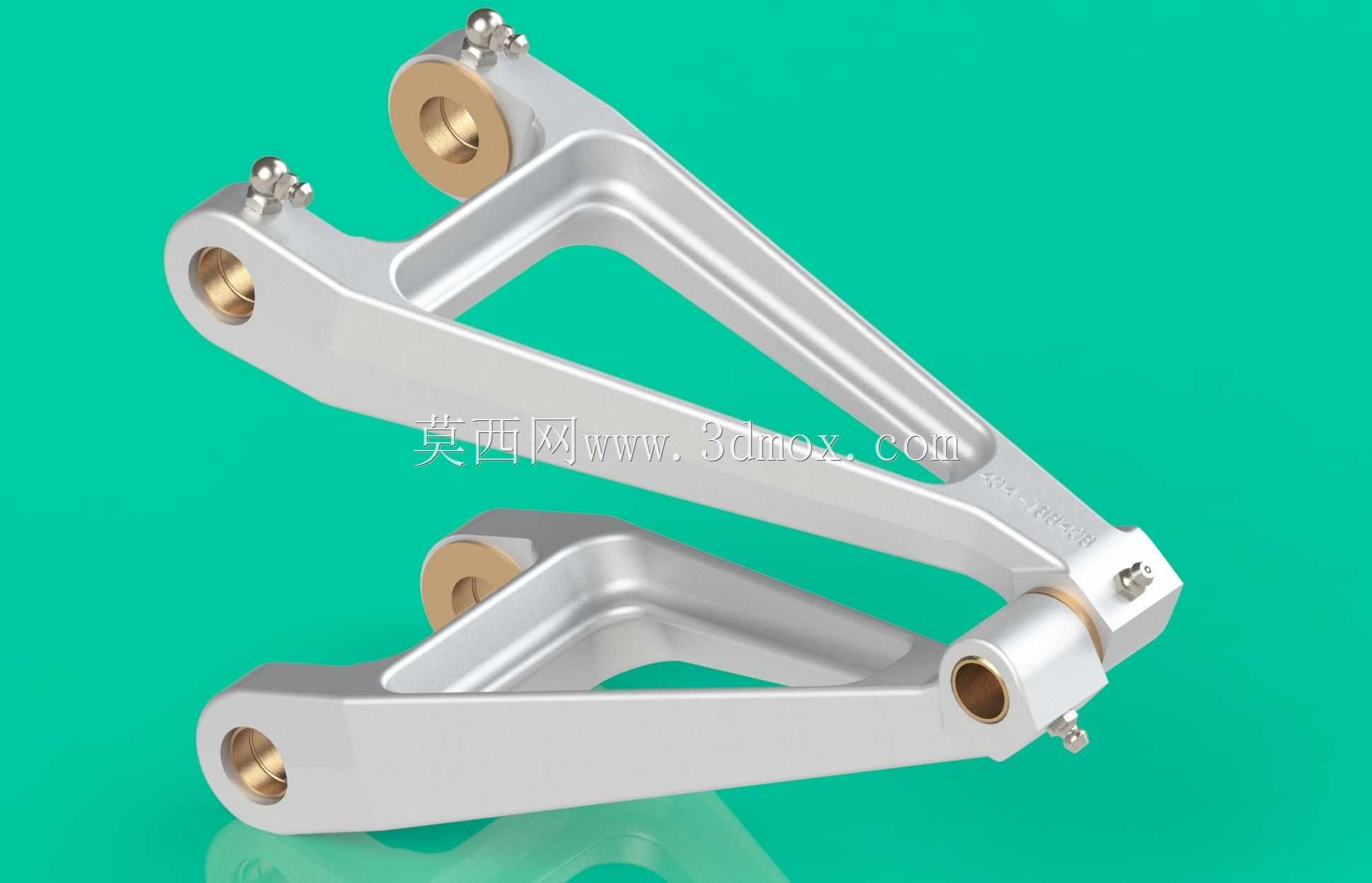

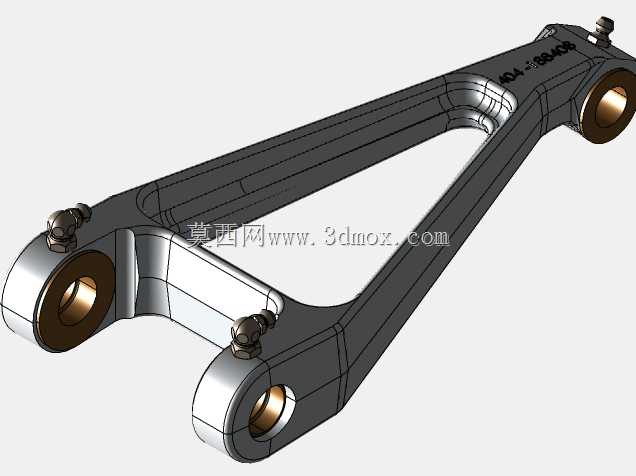

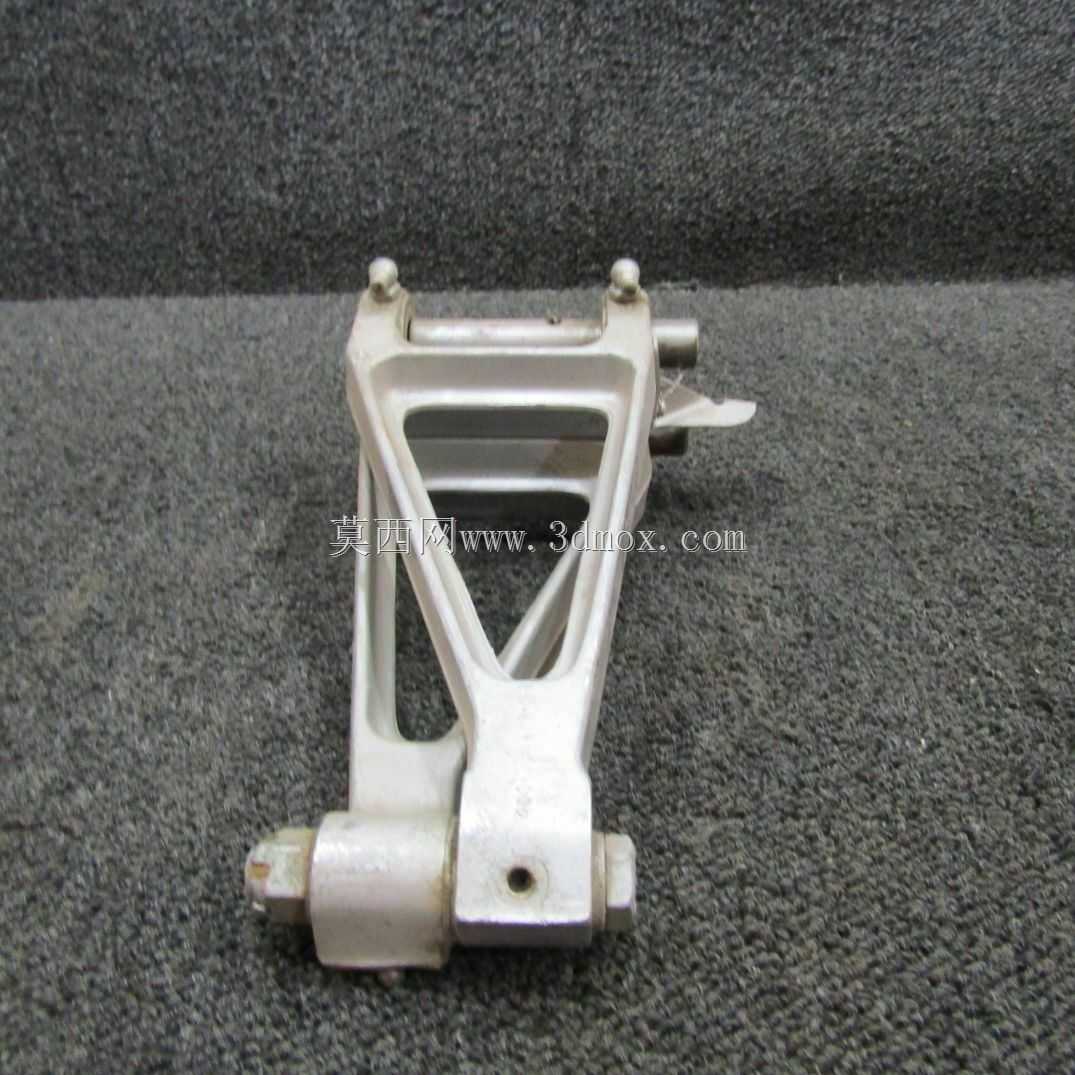

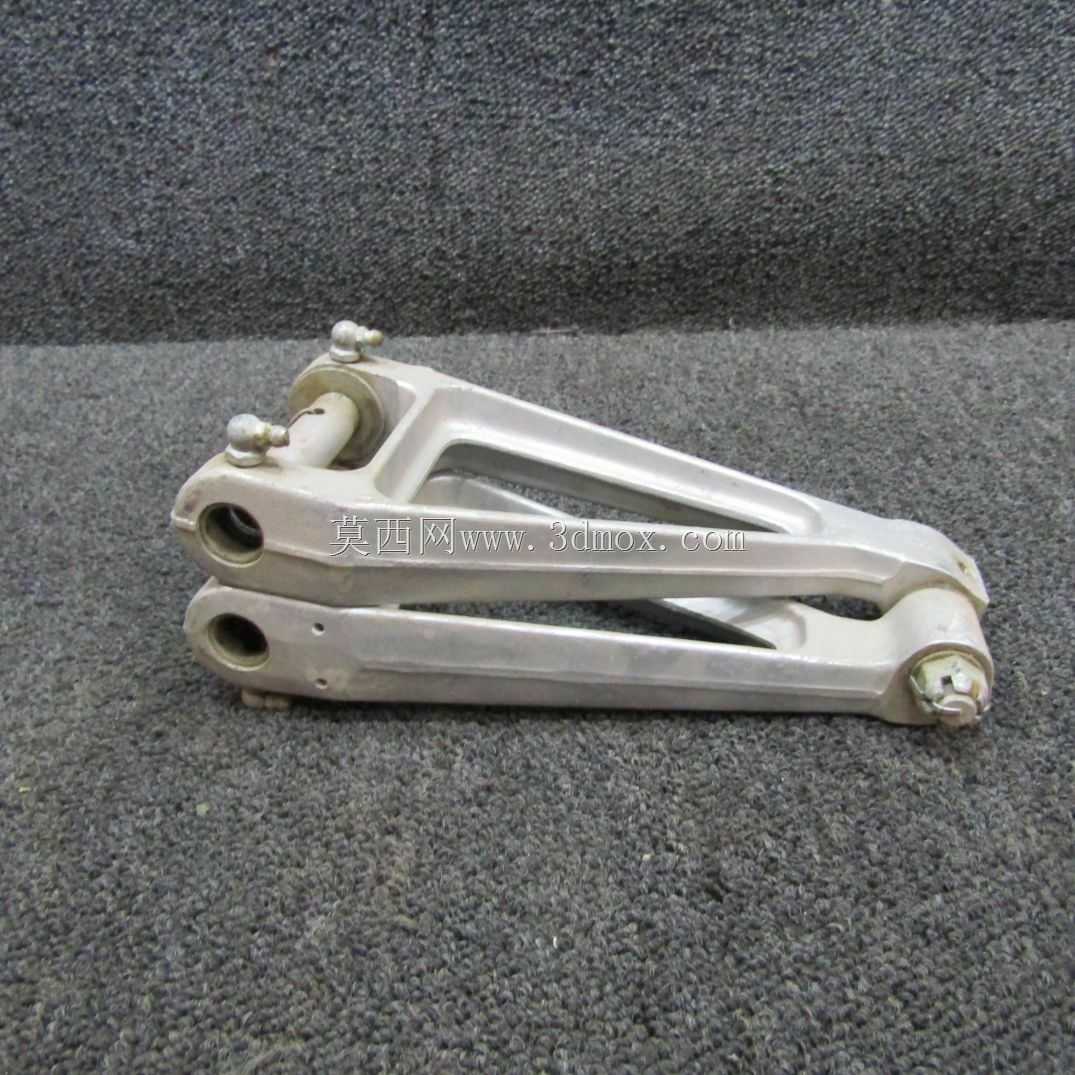

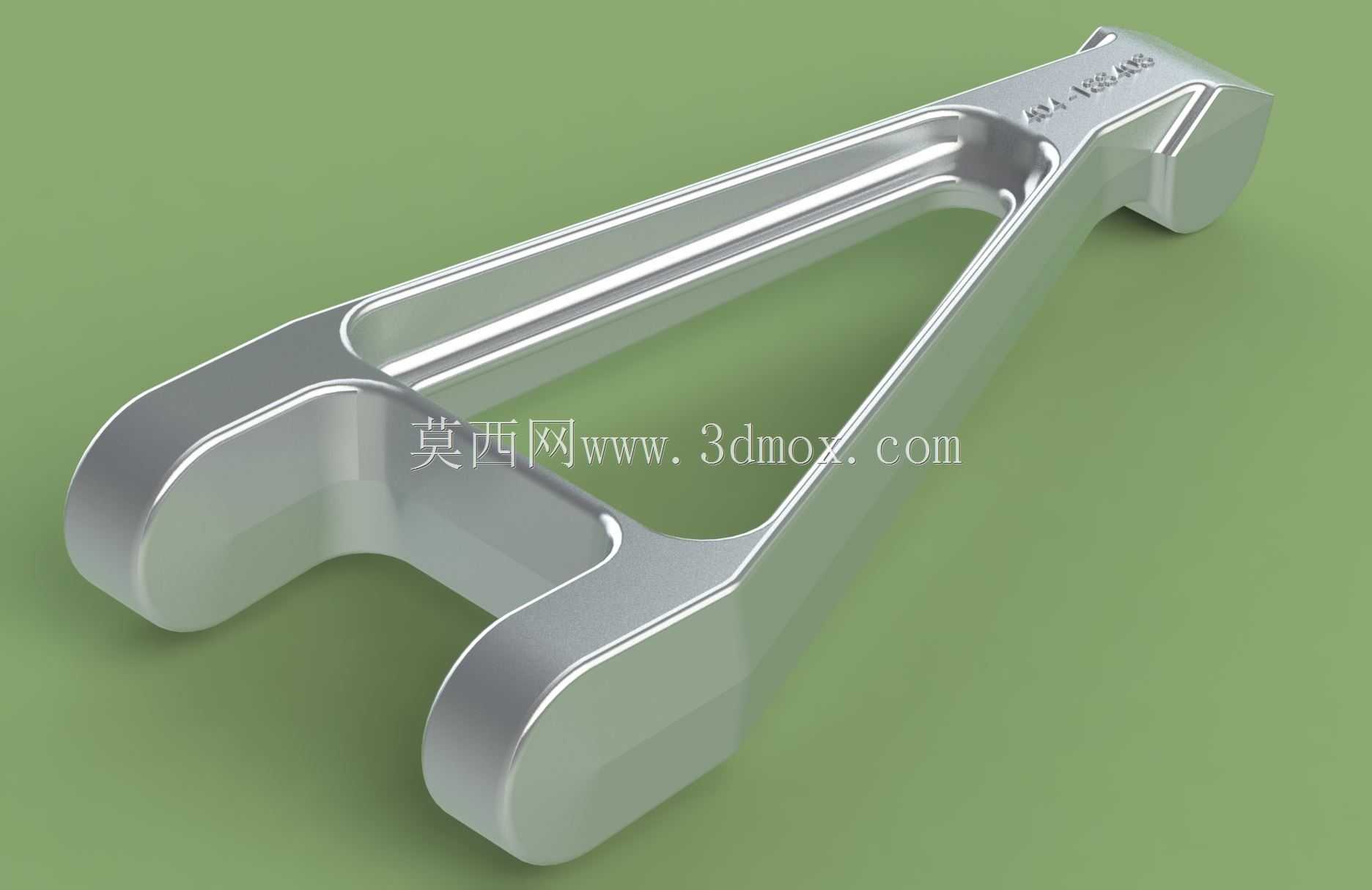

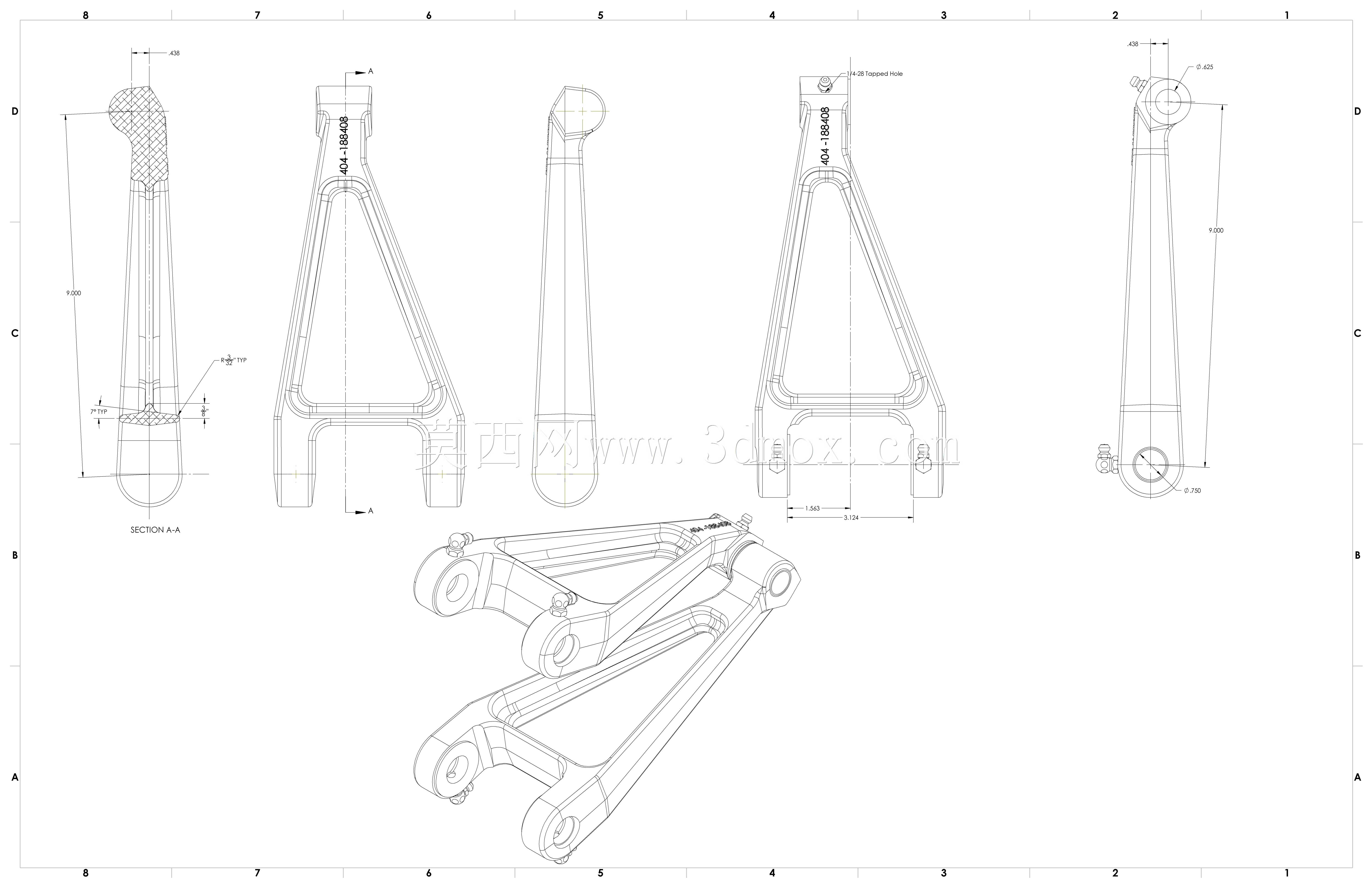

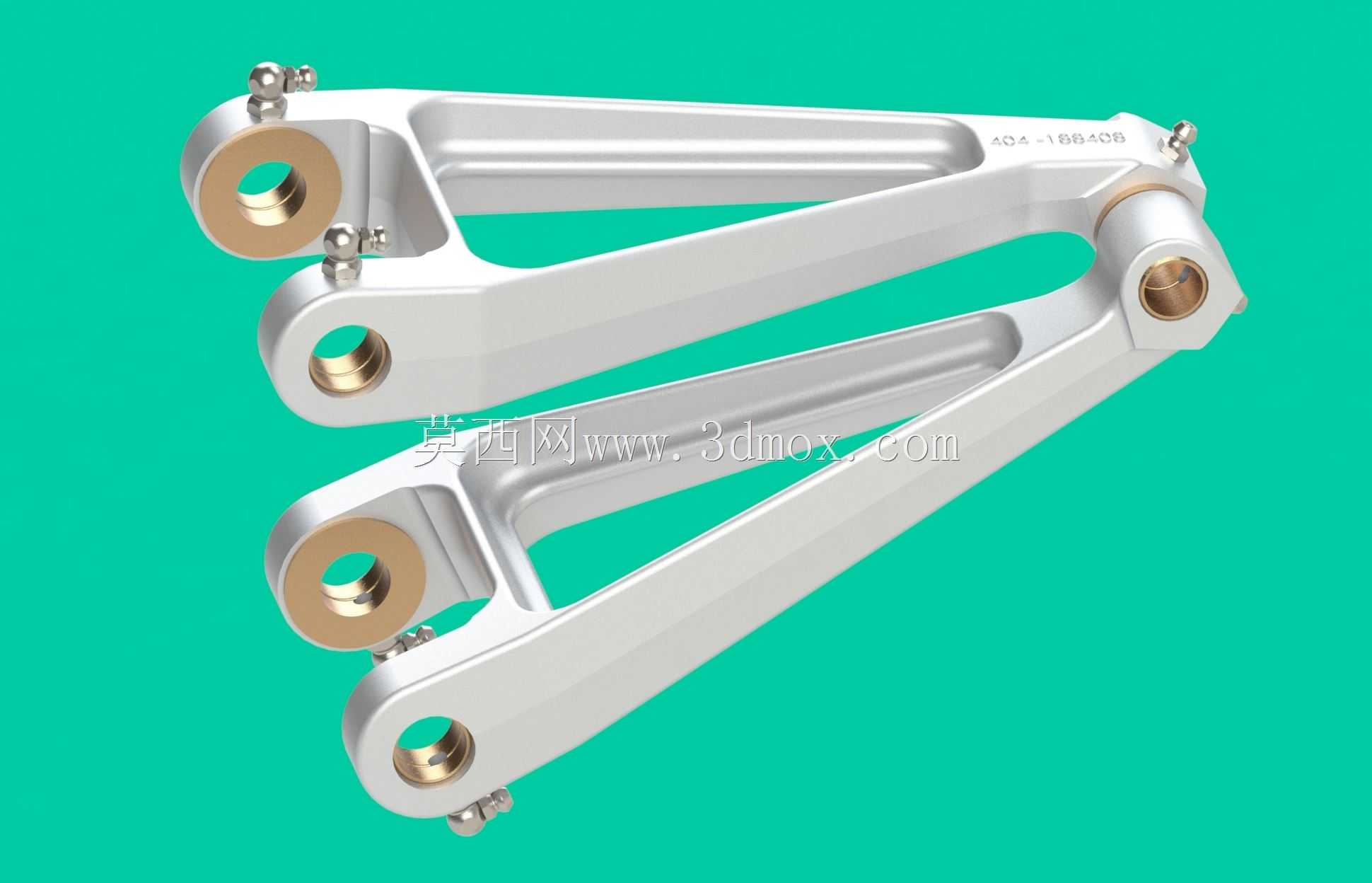

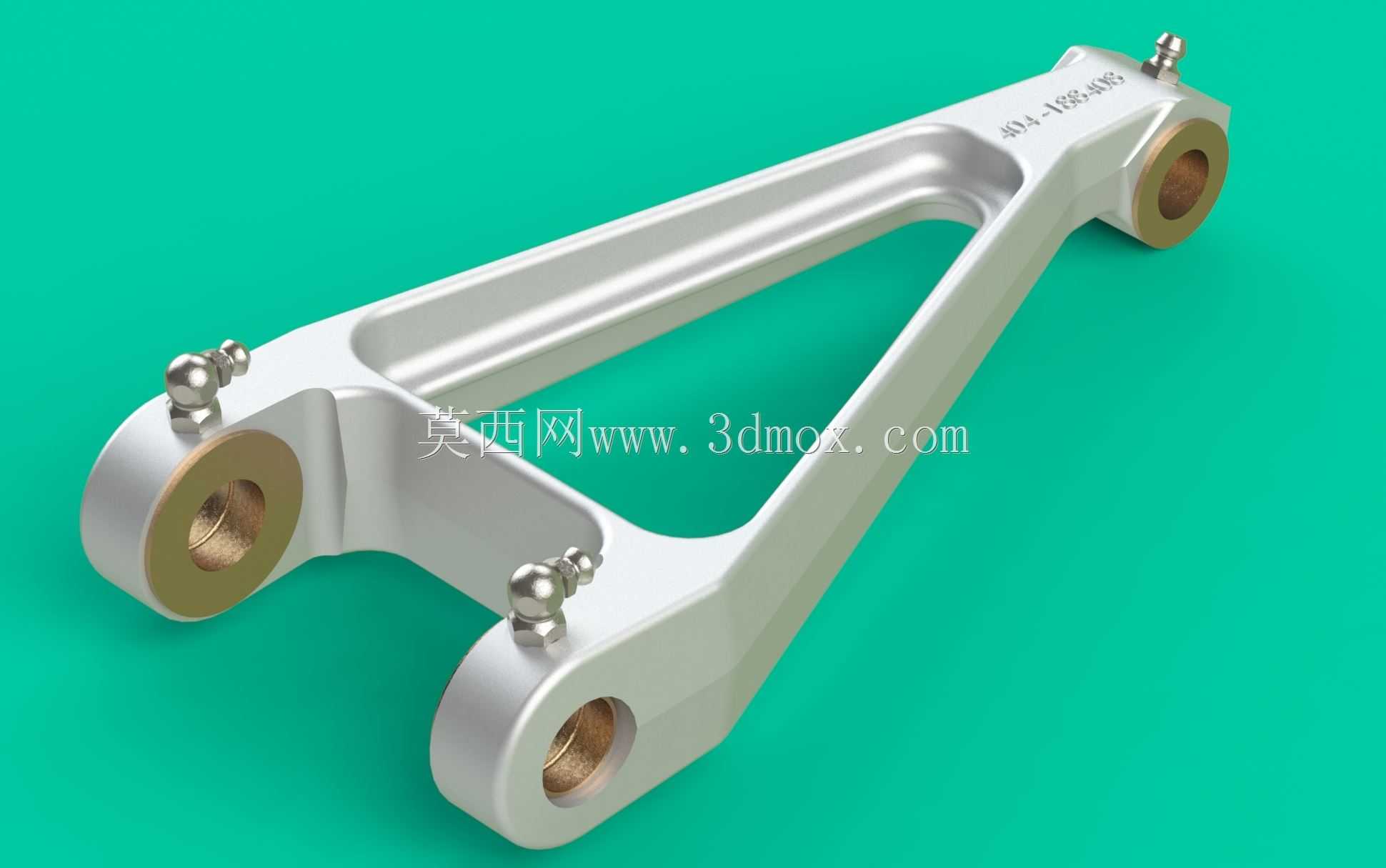

该构件属于飞机起落架系统中的核心承力铰接摇臂，主要承担起降阶段地面载荷传递、着陆冲击缓冲过程中的力流导向作用，安装于起落架支柱与机轮连接总成之间，是连接机身主承力结构与起落架缓冲支柱的关键受力部件。从结构设计来看，整体采用三角桁架式镂空构型，在保证整体抗弯、抗扭截面模量的前提下，尽可能去除非受力区域的材料冗余，适配航空部件严苛的减重要求，三个铰接端分别对应机身安装点、缓冲支柱连接点、机轮扭力臂连接点，各铰接孔内均镶嵌有铜基衬套，避免铝合金基体在反复铰接转动过程中出现磨损，衬套与基体采用过盈压装配合，压装后需保证衬套内孔同轴度公差不超过0.02mm，防止铰接运动过程中出现卡滞。构件上集成的三个注油嘴分别对应三个铰接副的润滑通道，可在地面维护时直接通过外露注油嘴向铰接摩擦面注入航空润滑脂，无需拆解结构即可完成润滑保养，降低日常维护的工作量。设计阶段首先根据起落架收放轨迹、着陆冲击载荷谱确定三个铰接点的相对位置，保证在起落架全行程收放、最大着陆冲击载荷工况下，构件不会与周边的收放作动筒、舱门结构、液压管路发生运动干涉，外形轮廓的所有棱边均做R2以上的圆角过渡，避免应力集中导致的疲劳裂纹萌生，表面采用硬质阳极氧化处理，提升铝合金基体的耐磨性能与抗腐蚀能力，适应高空中低温、高湿、盐雾等复杂使用环境。安装边界方面，三个铰接孔的孔径公差严格控制在H7级，配合的铰接销轴采用m6级公差，保证铰接副的转动间隙处于合理范围，既不会因间隙过大产生冲击载荷，也不会因间隙过小出现转动卡滞，构件整体的形位公差要求中，三个铰接孔的轴线平行度公差不超过0.03mm，安装端面的平面度公差不超过0.01mm，确保装配后受力均匀，不会出现偏载导致的衬套异常磨损。实际工况下，该构件需要承受垂直方向数倍于飞机起飞重量的冲击载荷，同时还要承受飞机滑行过程中侧向、航向的交变载荷，因此锻造毛坯采用模锻工艺成型，金属流线沿构件受力方向连续分布，避免切削加工切断金属流线导致的强度下降，毛坯成型后需进行探伤检测，确保内部无裂纹、夹杂等锻造缺陷，再通过数控加工完成各安装面、铰接孔的精加工，所有加工完成的构件都要通过载荷试验、疲劳寿命试验验证，满足航空部件的适航要求后方可装机使用。
