仿生塘鹅洞穴探测飞行机器人结构设计

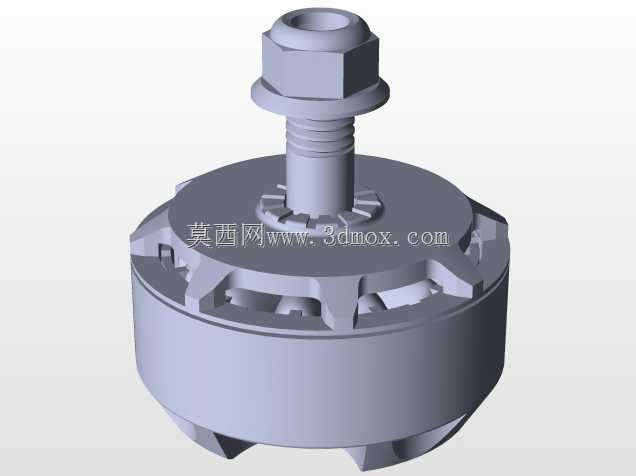

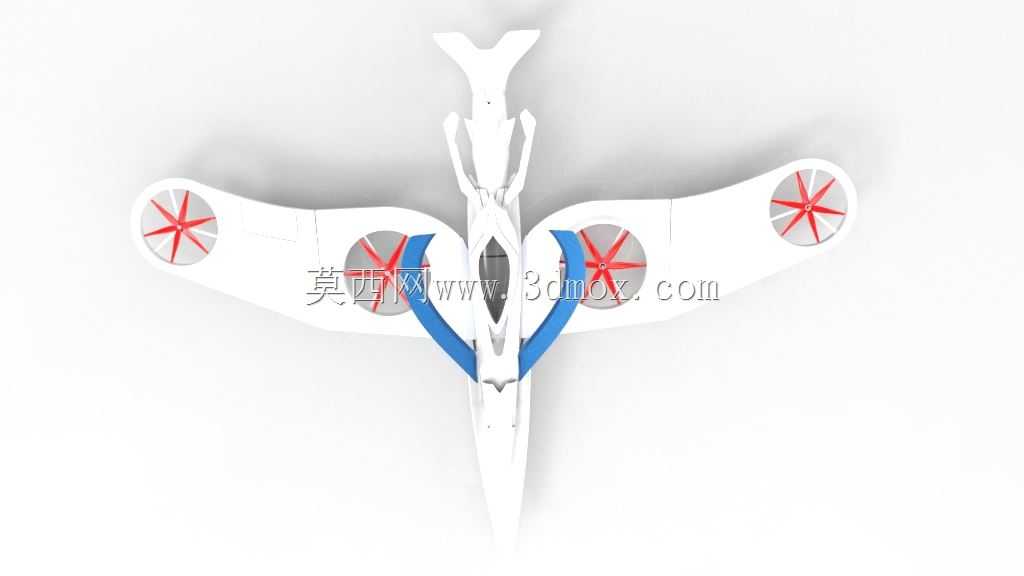

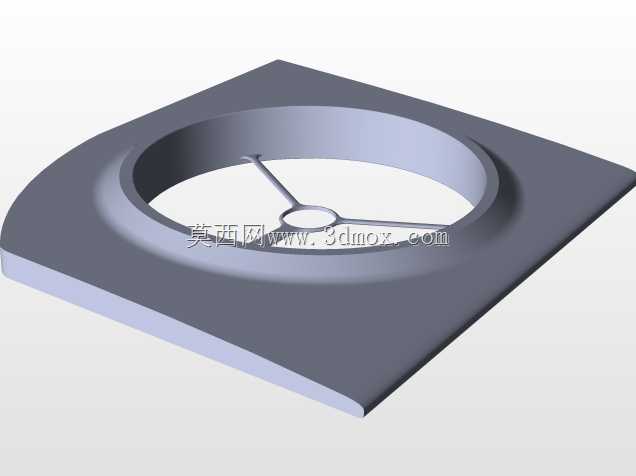

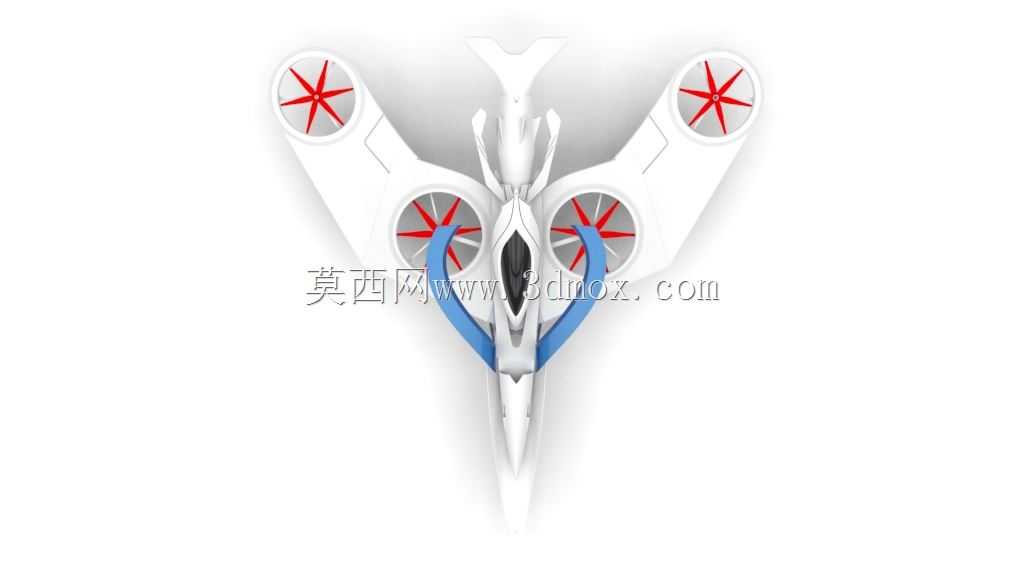

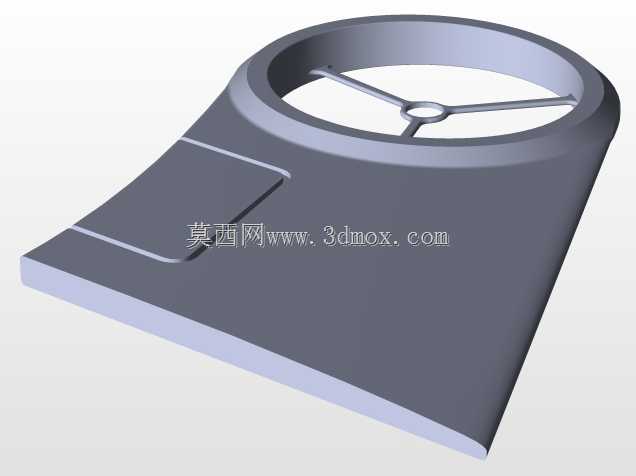

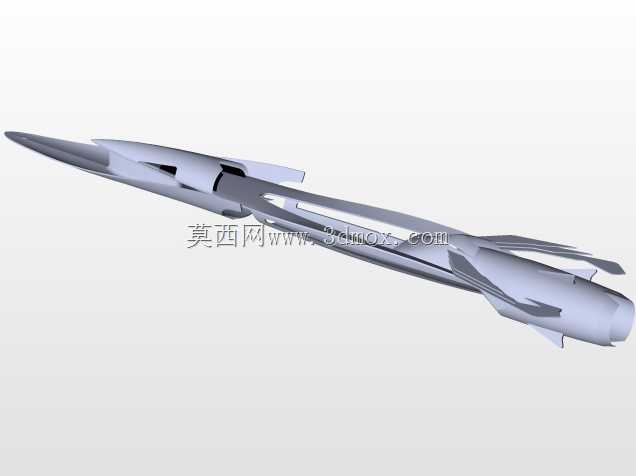

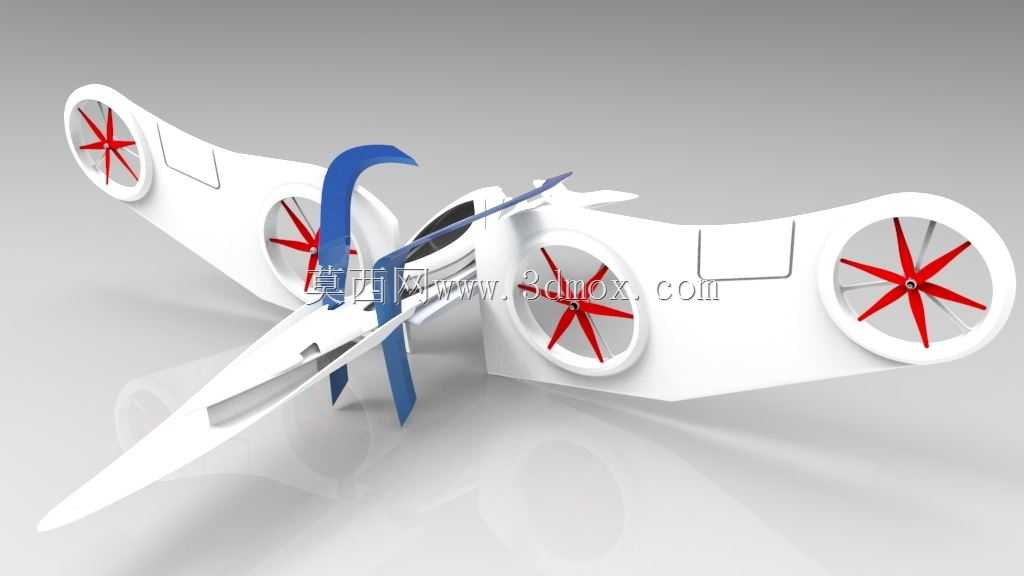

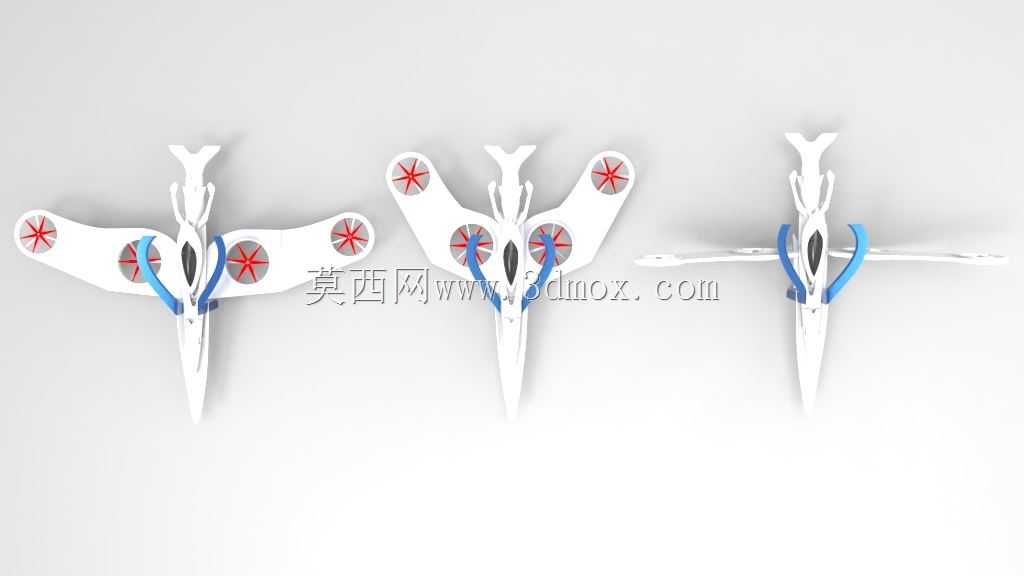

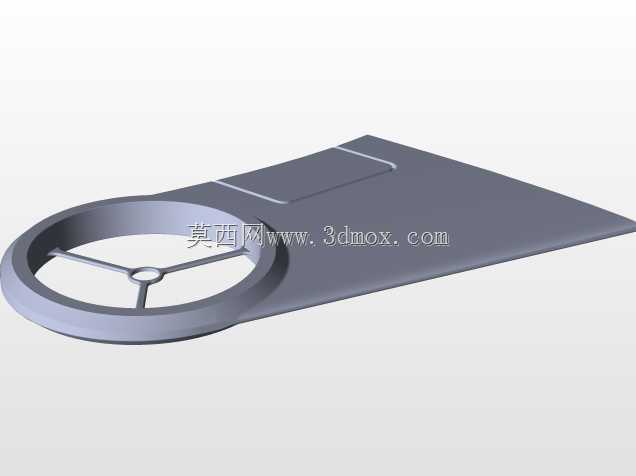

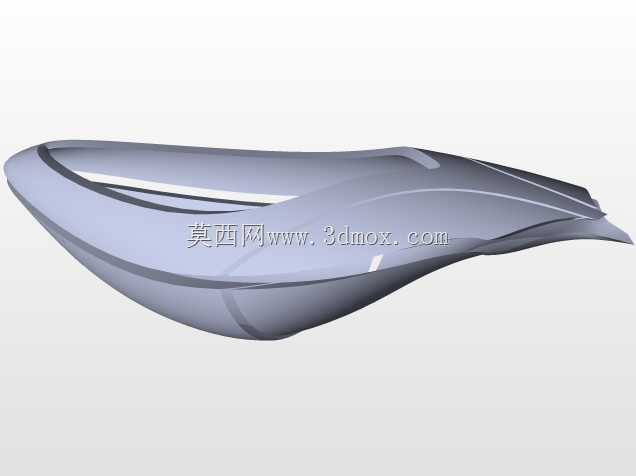

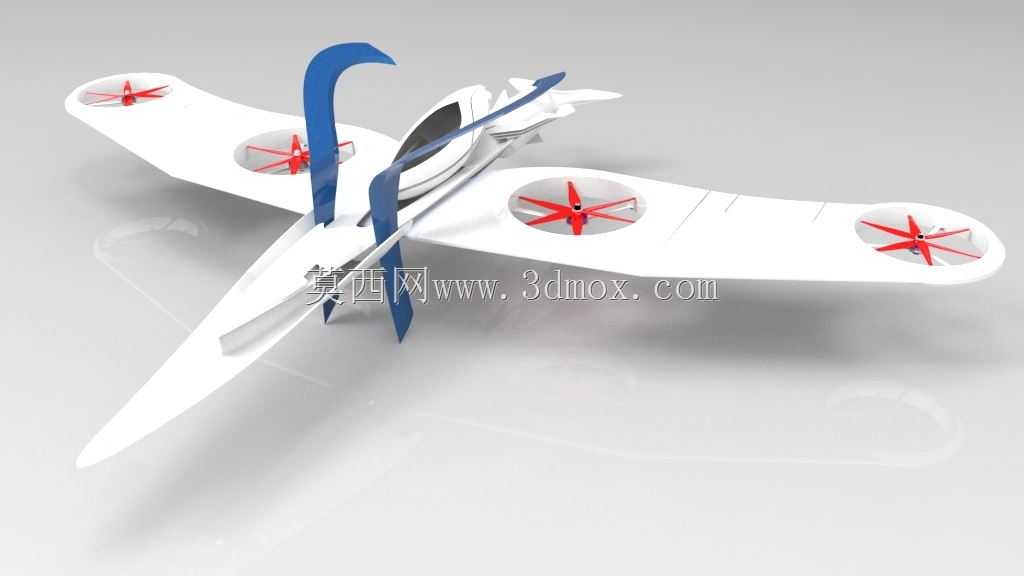

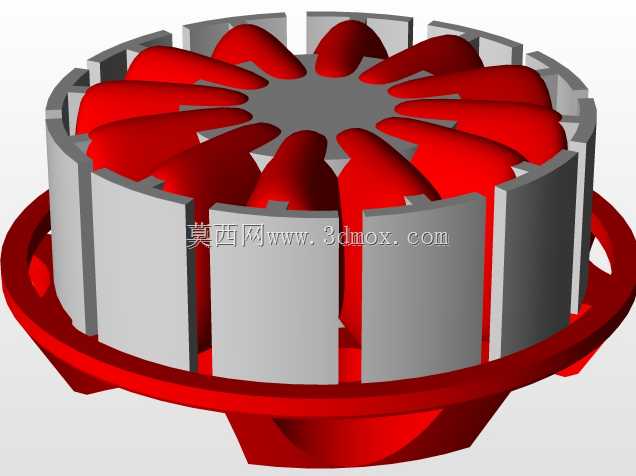

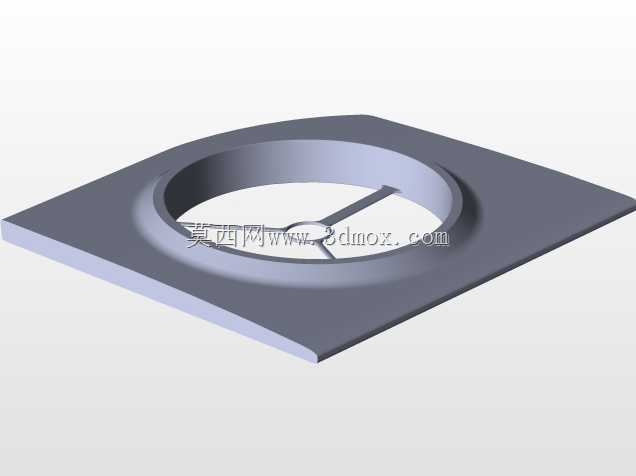

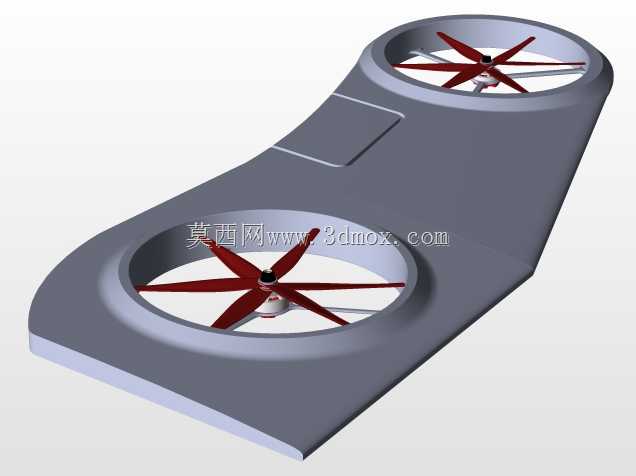

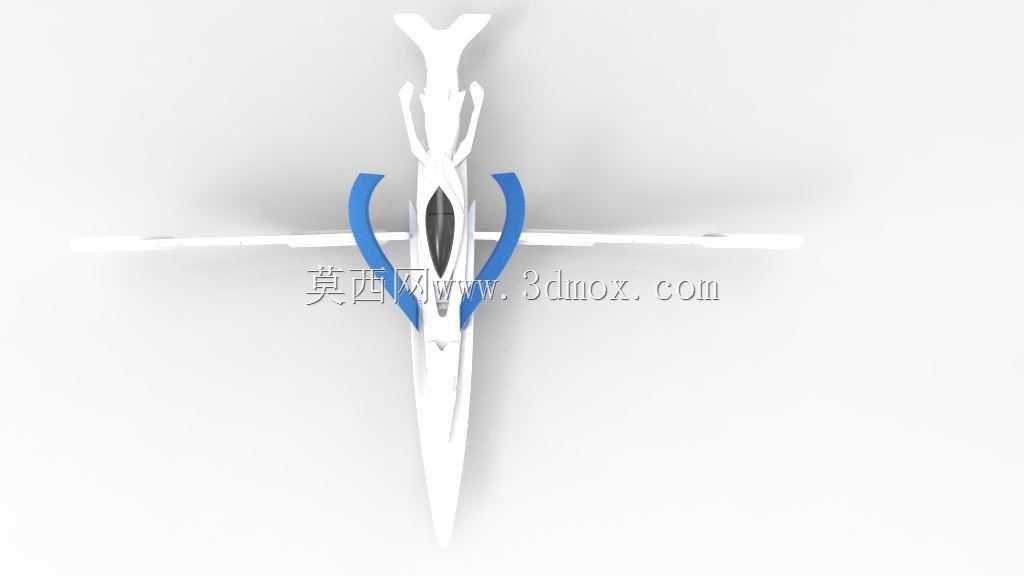

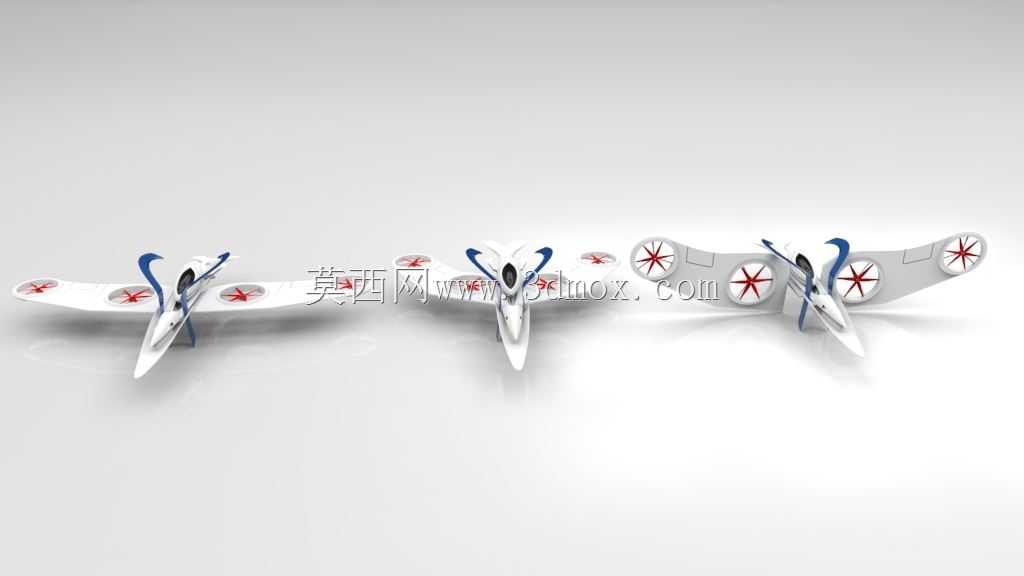

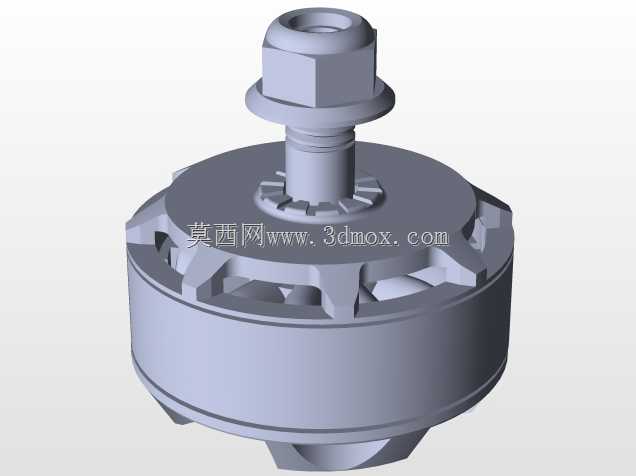

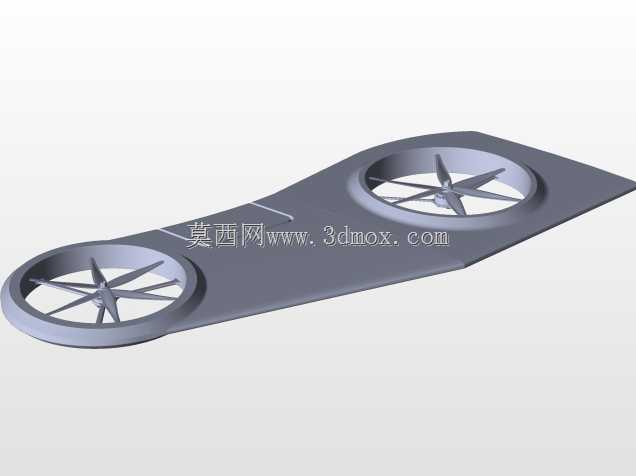

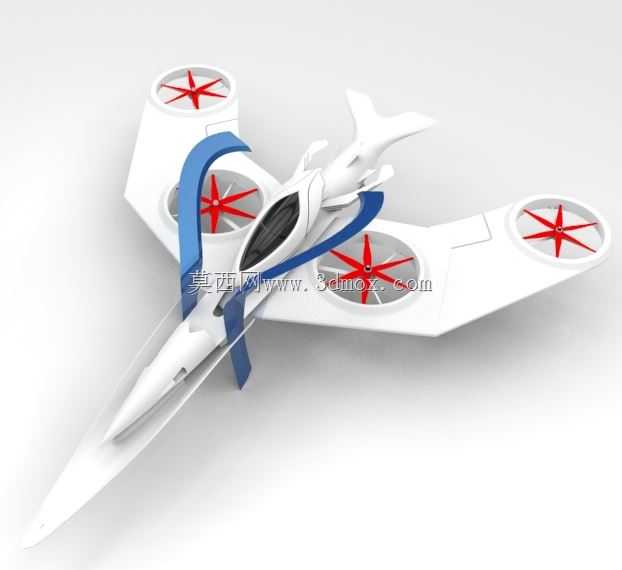

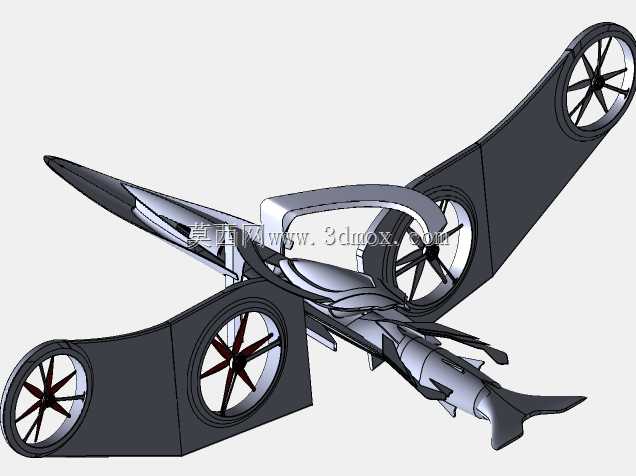

这款仿生塘鹅探测机器人的核心应用场景聚焦在狭窄地下洞穴、岩溶管道、灾后建筑缝隙这类人员无法直接进入的受限空间探查作业，区别于常规多旋翼无人机，其整体构型参考塘鹅的躯体流线做了针对性优化，狭长的头部构型能够在宽度有限的洞穴通道内减少剐蹭卡滞概率，前端尖锐的结构设计也可在遇到松散浮土、细碎岩块阻挡时完成轻微的推挤清障动作，适配非结构化的复杂探查环境。动力单元采用三组涵道风扇对称布置在机身两侧翼段，涵道外壳与机身翼面一体化成型，相比外露螺旋桨的常规飞行平台，涵道结构能够避免桨叶直接触碰洞穴岩壁造成的动力失效，同时涵道的环括结构可以提升桨叶的气动效率，在狭窄空间内的悬停稳定性更优，风扇桨叶采用红色高辨识度配色，方便地面操作人员通过探查回传的画面快速判断动力单元的运转状态。机身中部预留了探测载荷的安装舱位，可根据实际作业需求搭载微型摄像头、气体传感器、温湿度检测模块等不同探查组件，安装边界遵循模块化设计思路，舱位采用快拆卡扣结构，无需额外工具即可完成不同载荷的快速更换，适配不同场景的探查需求。机身顶部设置的蓝色弧形结构为应急保护构件，当机器人在洞穴内发生倾覆、碰撞顶部岩壁时，该构件可率先承接冲击力，避免核心的动力控制模块直接受撞损坏，同时该结构的弧形曲面可以在机器人发生侧翻接触岩壁时，引导机身顺着曲面滑回正常姿态，降低卡滞风险。整体外形的翼展宽度控制在适配直径0.8米以上洞穴通道的通行要求，机身长度与翼展的比例参考塘鹅的躯体比例做了气动优化，在低速飞行状态下能够保持更好的航向稳定性，减少狭窄空间内的姿态调整频次，降低动力损耗。设计过程中针对洞穴内无GPS信号的作业环境，机身结构预留了视觉定位模块的安装点位，可搭配壁障传感器实现洞穴内的自主避障飞行，所有动力线路、信号线路均内埋在机身蒙皮内部，避免线路外露在复杂洞穴环境中被岩块勾挂造成断路。机身下部采用平滑的曲面设计，在贴近洞穴地面低速滑行探查时，可减少地面凸起碎石对机身的剐蹭，同时降低飞行过程中地面紊流对机身姿态的干扰。
