GX16六芯航空插头连接部件结构设计

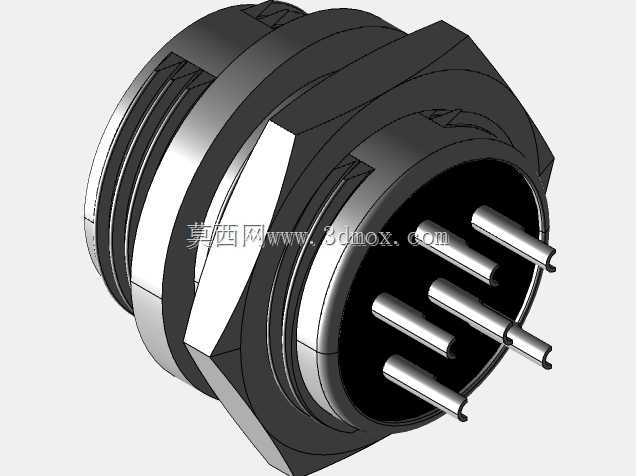

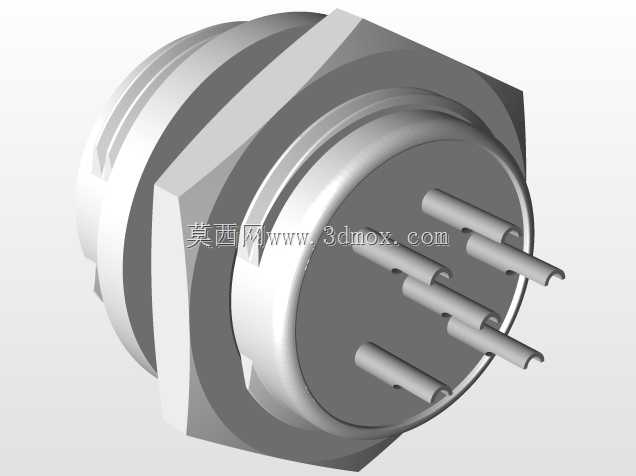

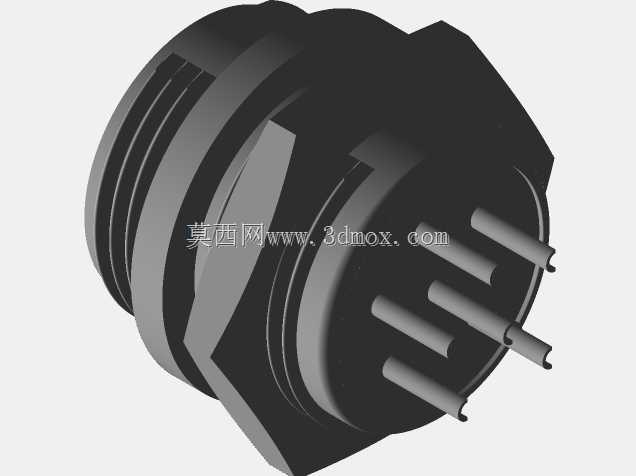

在工业控制、小型机电设备、检测仪器的布线环节里，这类圆形航空接插件的使用频率极高，尤其是16mm安装规格的六芯款，既可以承载小功率动力回路的电流传输，也能兼顾多路开关量、模拟量信号的稳定对接，在户外便携检测设备、小型伺服执行单元、机载小型传感模块的布线场景中，能快速实现线缆与设备本体的可拆卸连接，避免硬接线带来的维护拆装难题。从结构设计逻辑来看，这款接插件采用后装螺母锁紧的面板安装形式，安装面板开孔适配常规16mm直径的圆形开孔，安装位预留的六角止转面可以在锁紧背部固定螺母时，避免插头本体跟转拉扯内部焊线，安装后插头端面突出面板的尺寸控制在紧凑范围内，不会在设备外壳外侧形成过多突出结构，适配外壳空间局促的便携设备布局。插针端采用均匀圆周排布的六根导电插针，插针根部做了台阶限位结构，装配时插针压入绝缘基座后不会出现轴向窜动，插针接触端的圆弧导向设计能在对接插座时自动导正位置，避免插针弯折损伤，插针之间的绝缘基座采用耐温绝缘材质，爬电距离满足低压电气间隙要求，相邻插针之间不会出现高压击穿、信号串扰的问题。外壳的螺纹对接结构采用标准细牙螺纹，对接时旋合顺畅，锁紧后自带防松阻尼，设备在存在小幅振动的工况下也不会出现松脱退牙的情况，外壳外侧的滚花防滑结构，方便操作人员徒手完成对接锁紧操作，无需借助额外工具就能实现可靠连接。在建模过程中，所有配合面的公差都按照常规接插件的行业配合精度设置，螺纹配合间隙、插针与插孔的对接同轴度、安装螺母的锁紧行程都做了对应约束，模型可以直接用于设备面板的开孔干涉检查、布线空间校核，也能作为接插件选型阶段的装配验证参考，提前预判安装后与周边结构件的位置冲突，避免实际加工装配阶段出现结构干涉问题。这类接插件的密封结构在前端对接面预留了密封圈安装槽，选配对应规格的橡胶密封圈后，可以实现对接面的防尘防泼溅能力，适配存在少量粉尘、凝露的工业现场使用场景，六芯的触点配置刚好可以覆盖多数小型设备的电源、信号传输需求，不用选用更大规格的多芯接插件，能有效压缩设备接口的占用空间。
