GX-16两芯航空插头插座结构设计

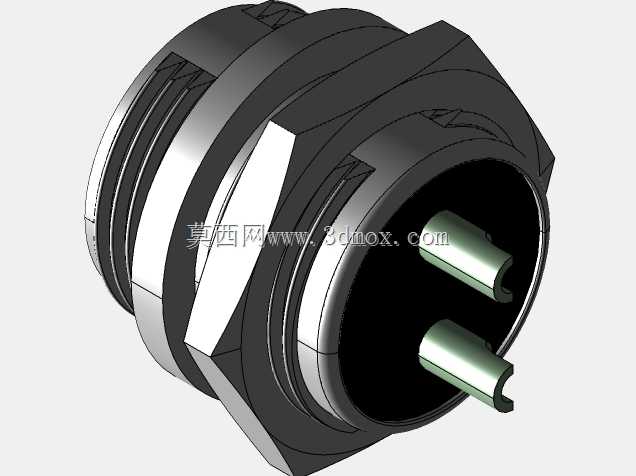

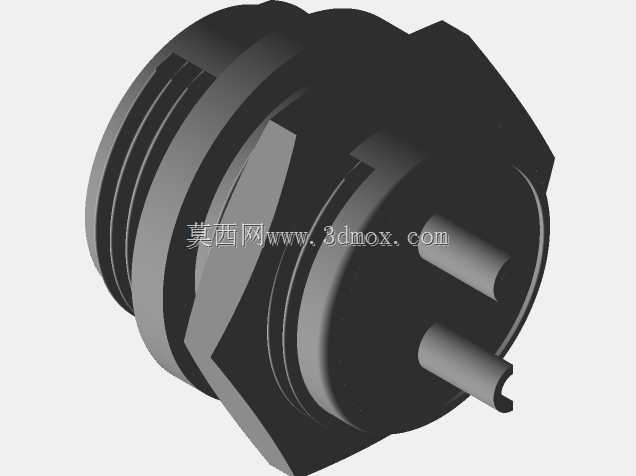

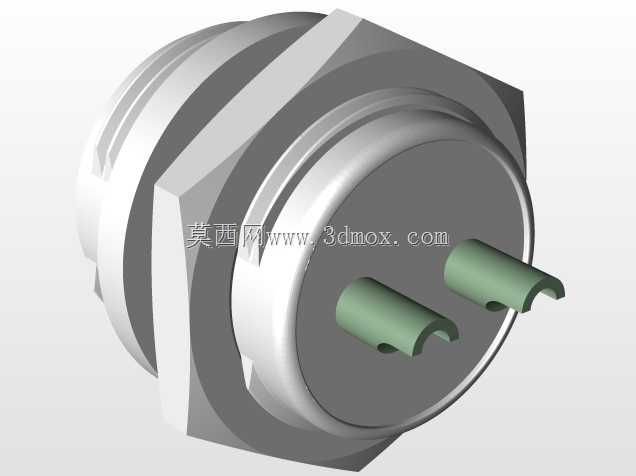

这款两芯圆形接插件常被用于工业控制设备、小型机电装置、测试仪器的信号与小功率电源连接场景，在户外便携设备、小型机床操作面板、航模动力接线场景中也能见到同规格产品的应用，核心作用是实现线缆与设备端的快速插拔连接，同时保证连接状态下的接触可靠性与基础防护能力。从结构设计来看，产品采用后装螺母锁紧的安装方式，主体外壳带六角定位面，安装时可通过扳手卡紧六角位拧动后端锁紧螺母，将插座主体固定在设备面板的开孔处，不会出现跟转问题，适配的面板开孔直径为16mm，这也是GX16命名的核心尺寸依据，安装后插座外露部分的最大外径不超过22mm，后端接线区域预留足够的线缆焊接空间，两芯插针采用对称排布，插针端部做了圆弧导向处理，插拔时能自动导正对位，避免插针弯折损伤。接触件采用铜质基材做镀镍处理，既保证导电性能，也能提升抗氧化能力，插针根部做了台阶限位结构，压装到绝缘基座后不会出现轴向窜动，绝缘基座采用耐温工程塑料材质，将两个插针完全隔离，满足基础的电气绝缘要求，相邻插针的中心间距足够，可承受常规低压场景下的耐压需求。外壳的连接螺纹采用标准细牙螺纹，和配套插头对接时旋合顺畅，螺纹尾部设计了橡胶密封圈槽位，对接后可实现基础的防尘防泼溅能力，适配车间多尘、少量溅液的使用环境。建模过程中对所有配合尺寸做了公差预留，螺纹配合间隙、插针与插孔的配合余量、安装螺母的活动间隙都按照实际五金件的加工公差做了偏移处理，不会出现建模装配干涉的问题，外壳表面的防滑滚花、六角面的棱角、插针的端部倒角都做了细节还原，可直接用于设备装配干涉检查、面板开孔尺寸校核，也能作为选型时的结构参考，帮助设计人员快速确认安装边界，避免在整机设计时出现安装空间不足、开孔尺寸不匹配的问题。
