双发固定翼航模ASK-2结构设计

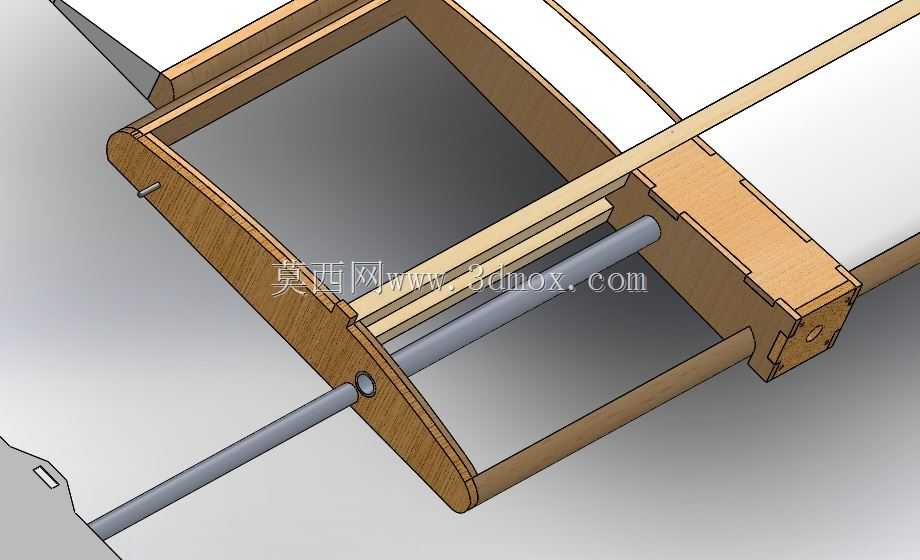

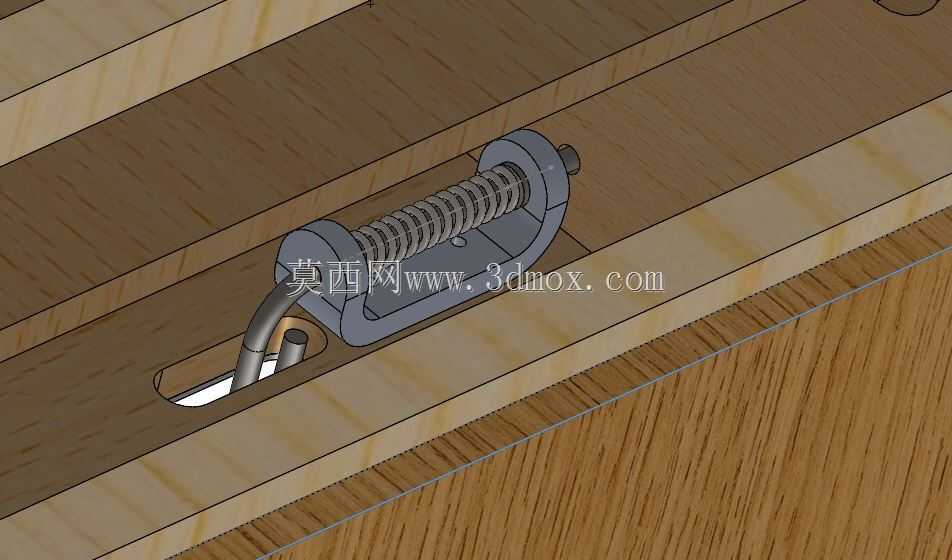

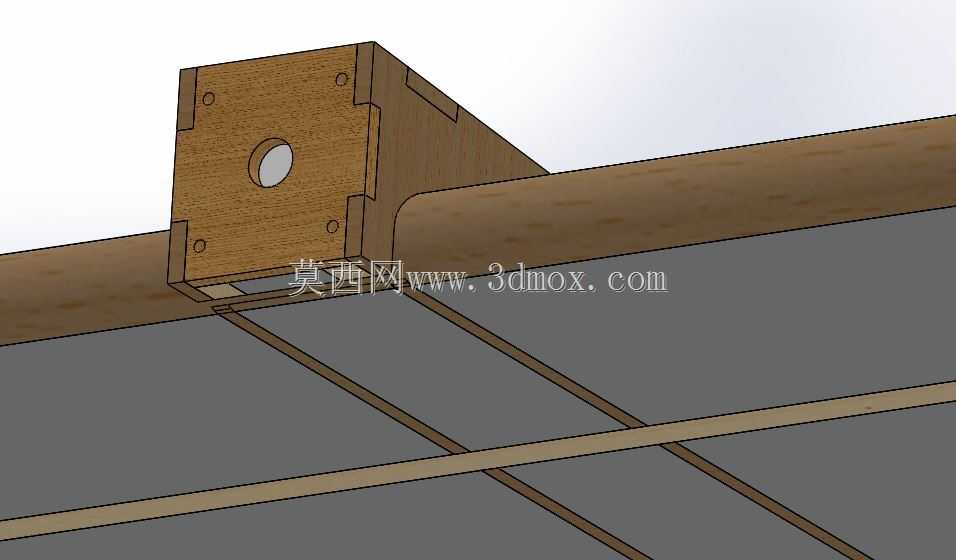

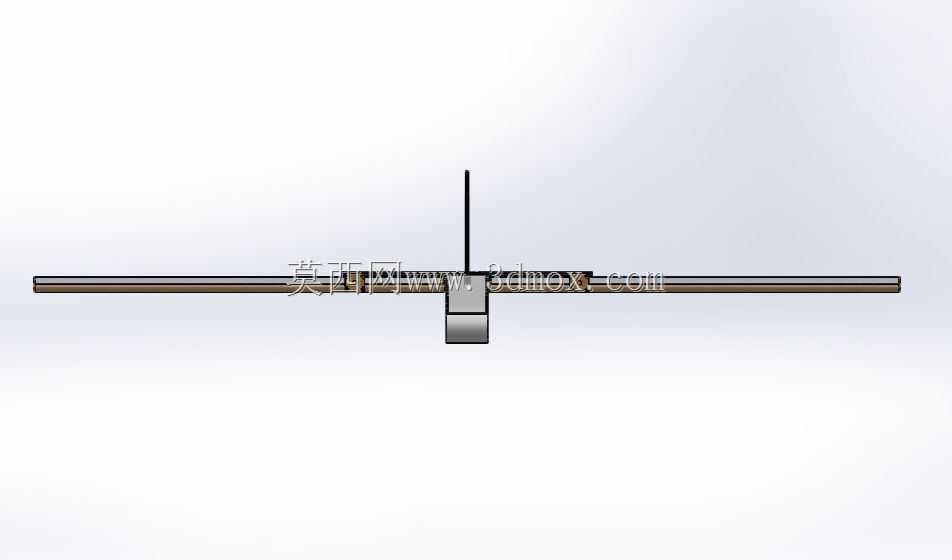

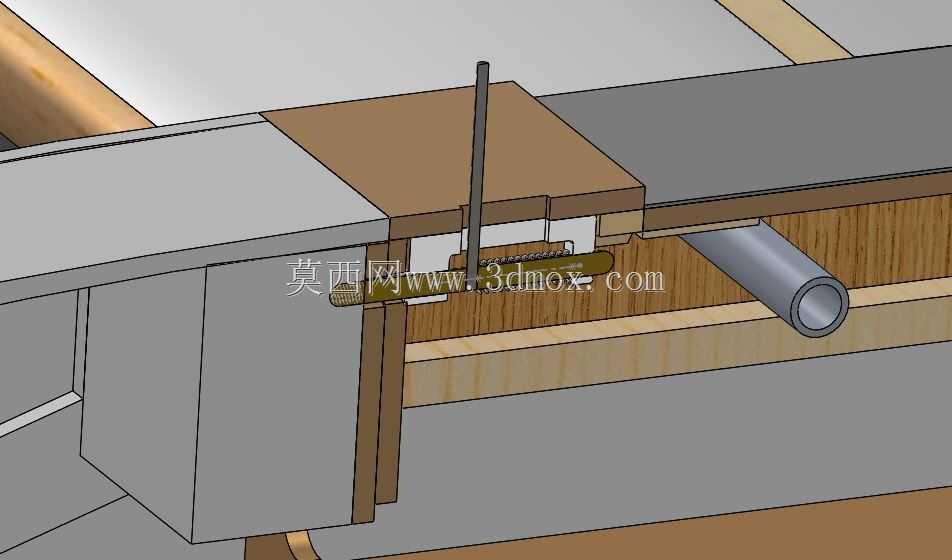

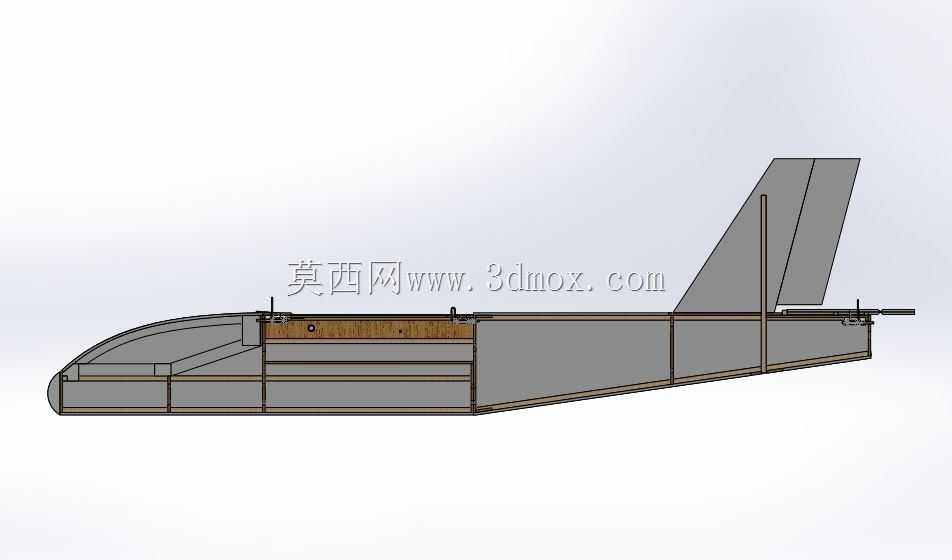

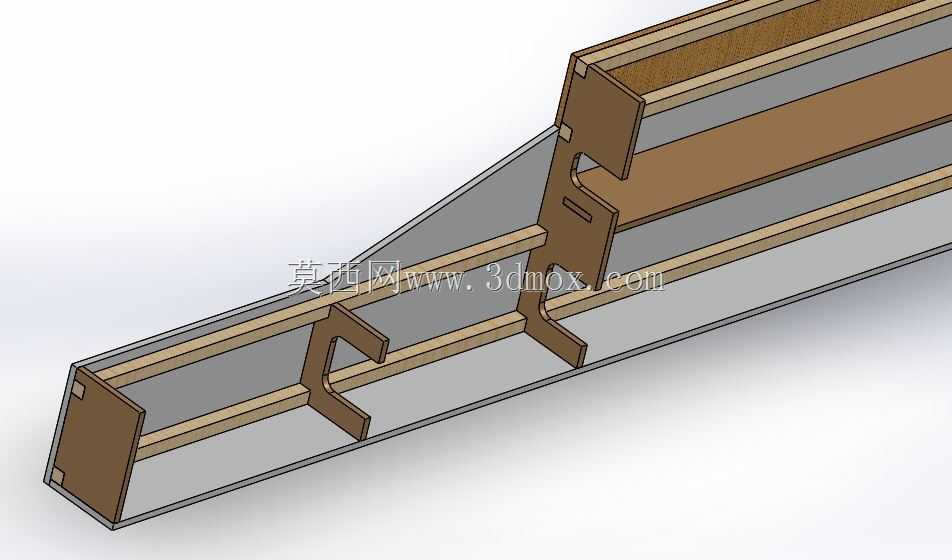

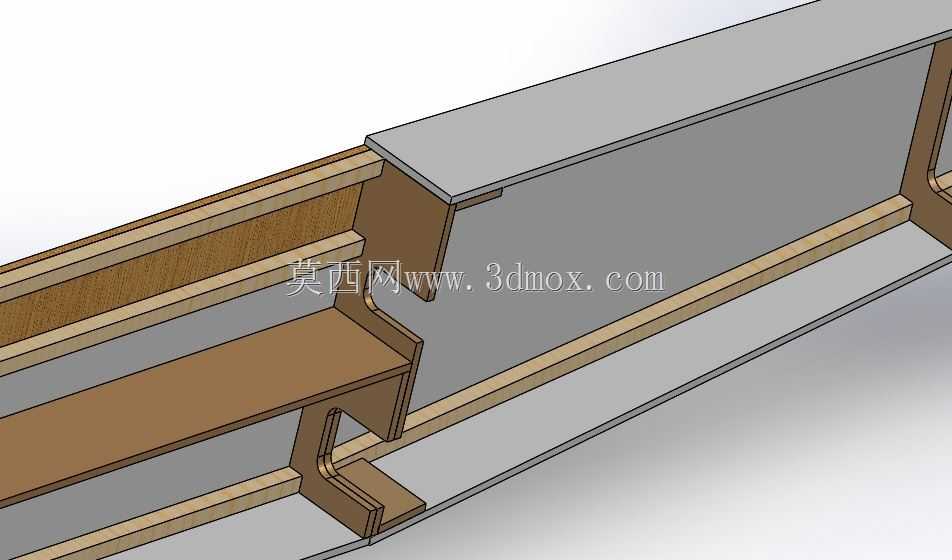

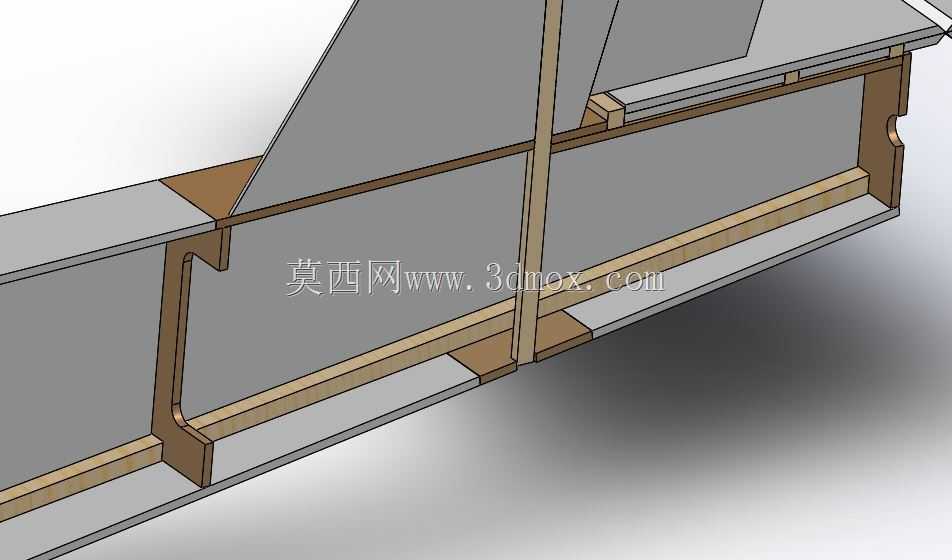

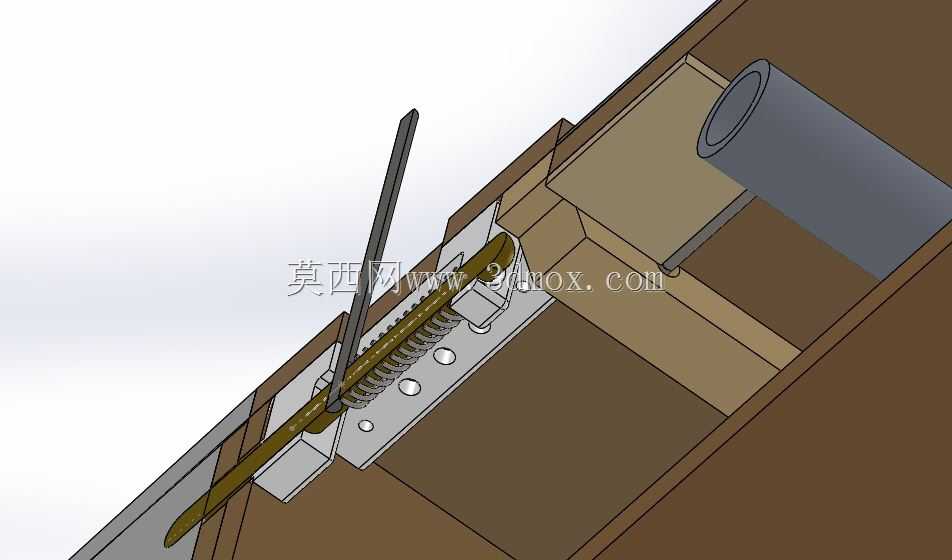

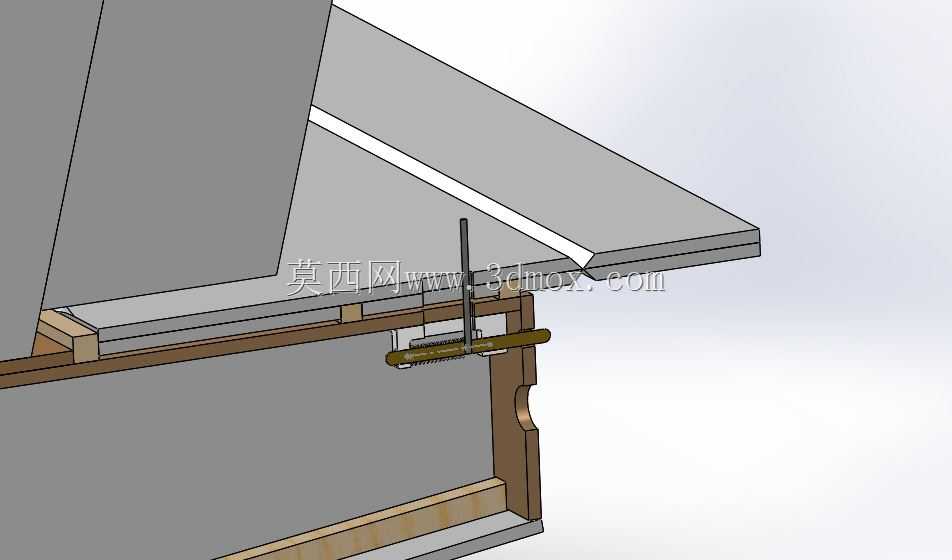

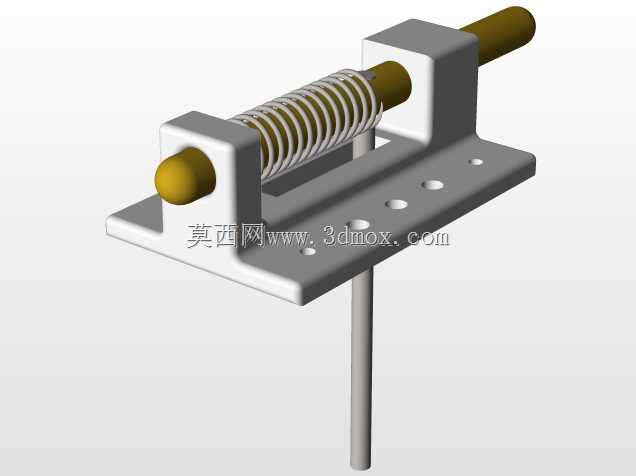

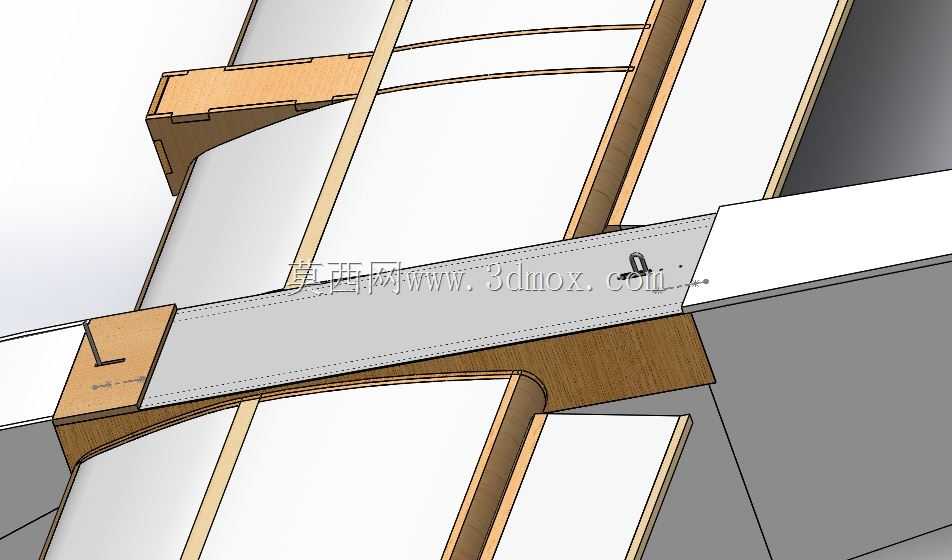

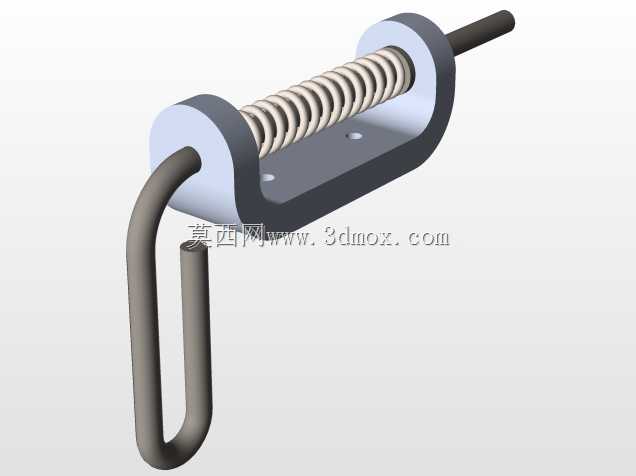

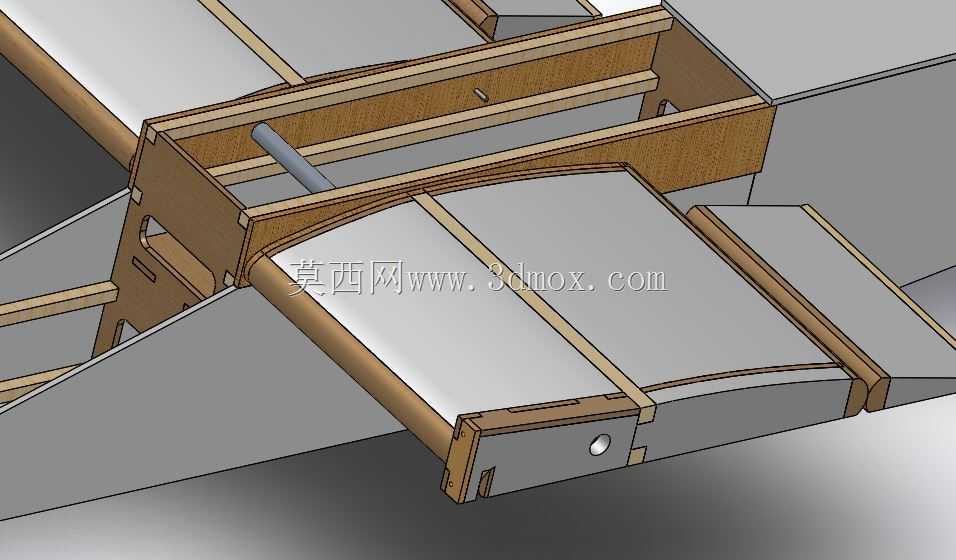

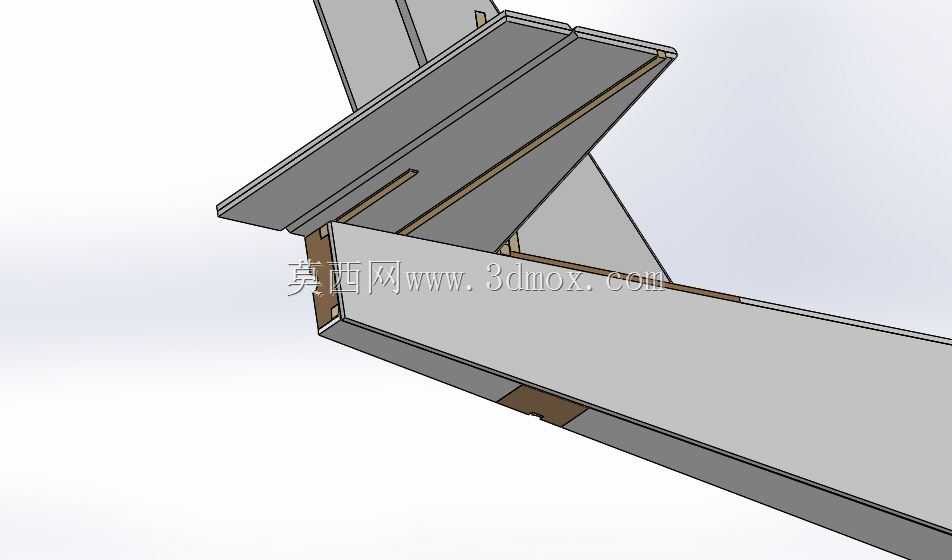

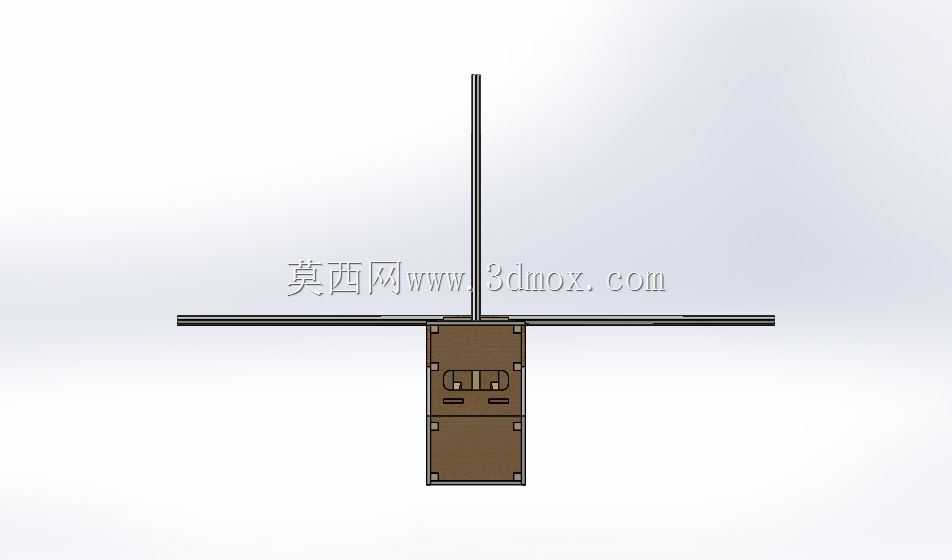

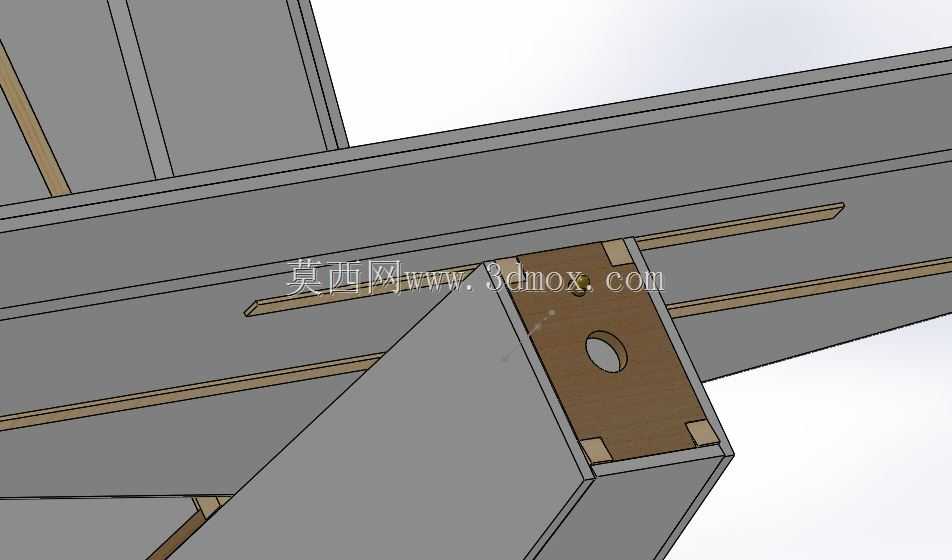

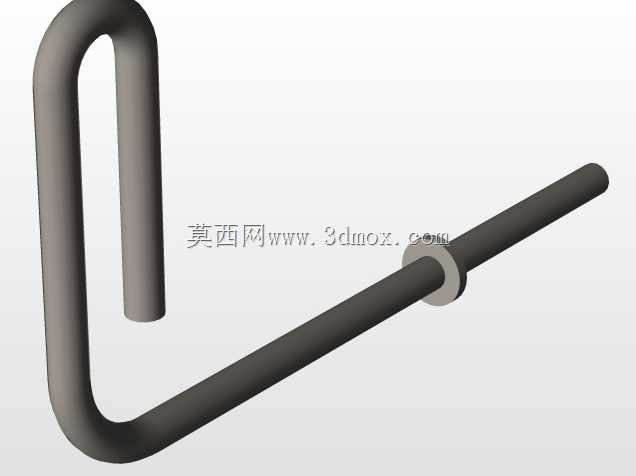

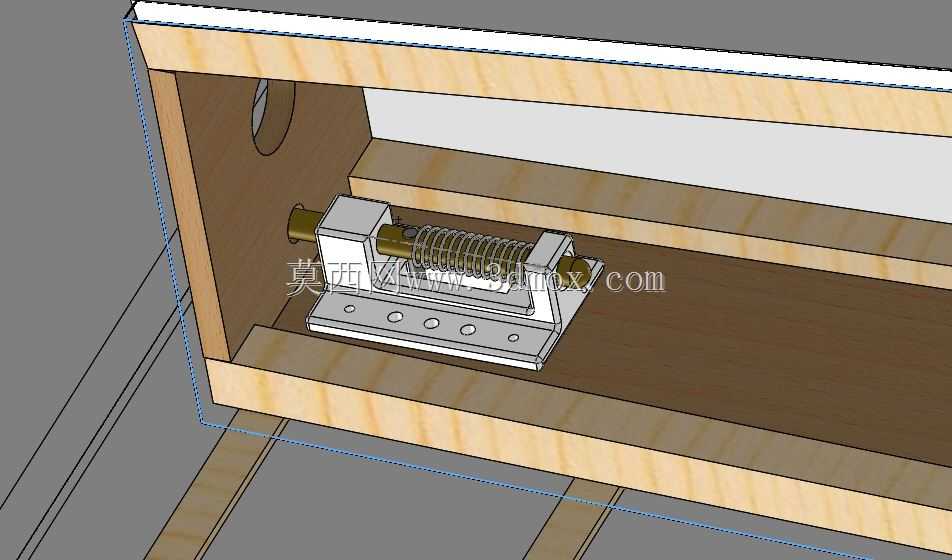

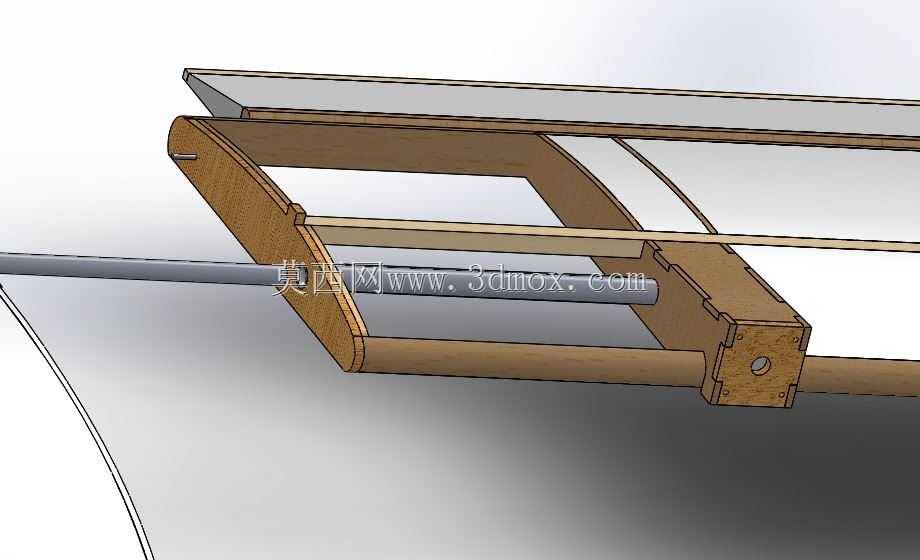

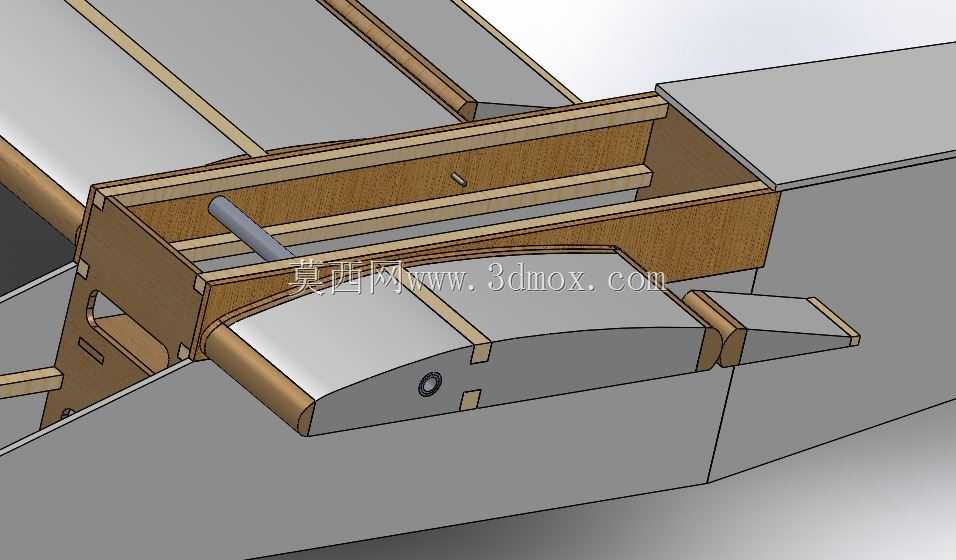

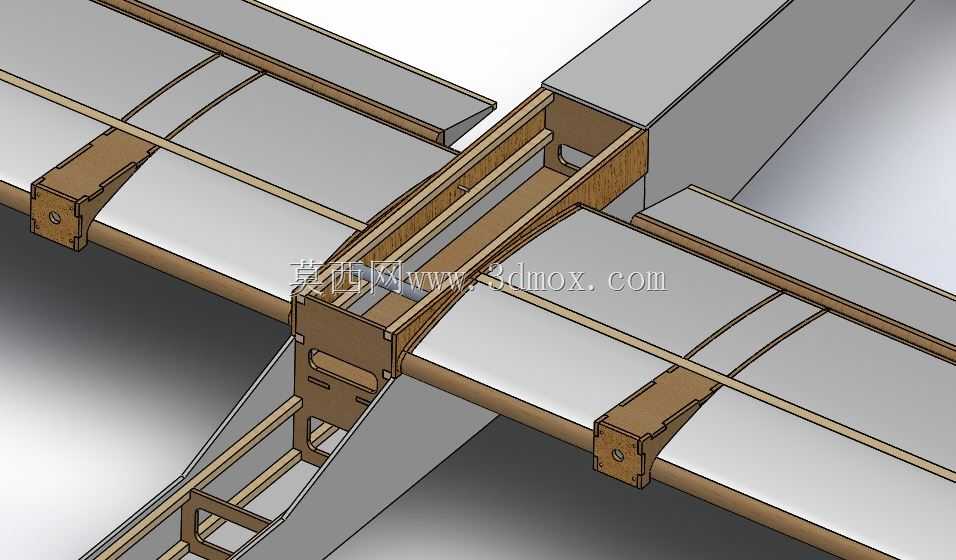

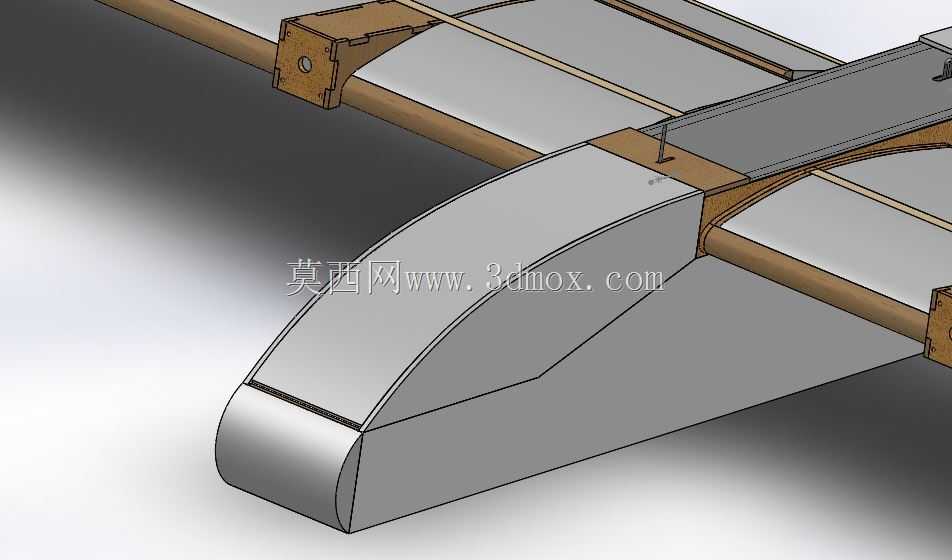

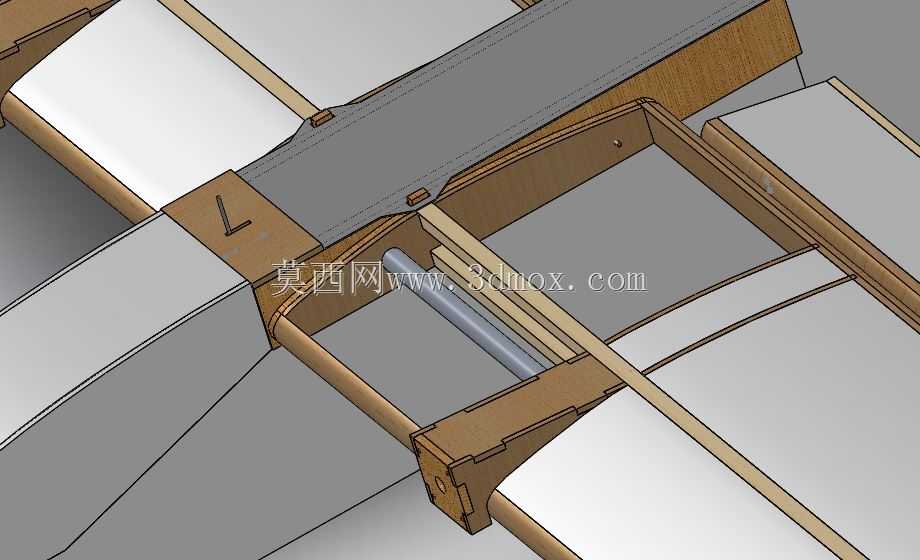

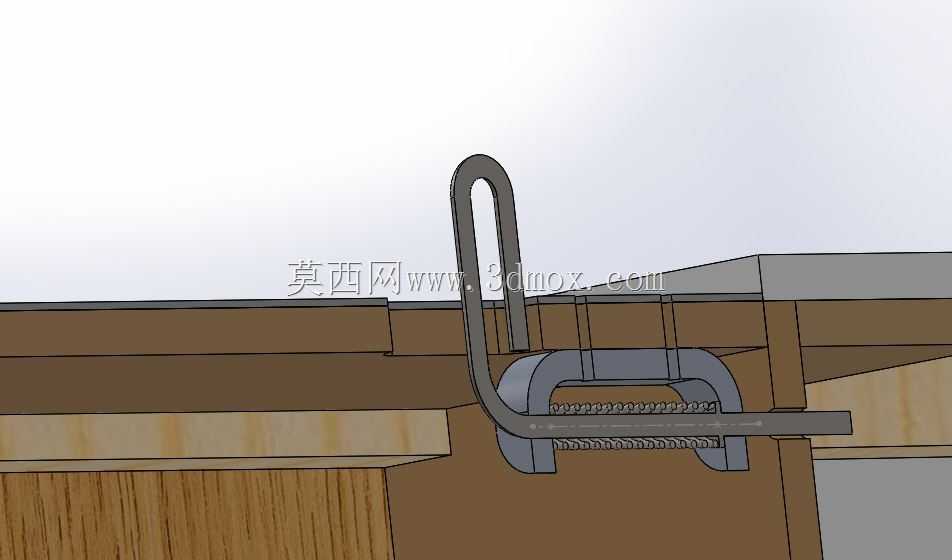

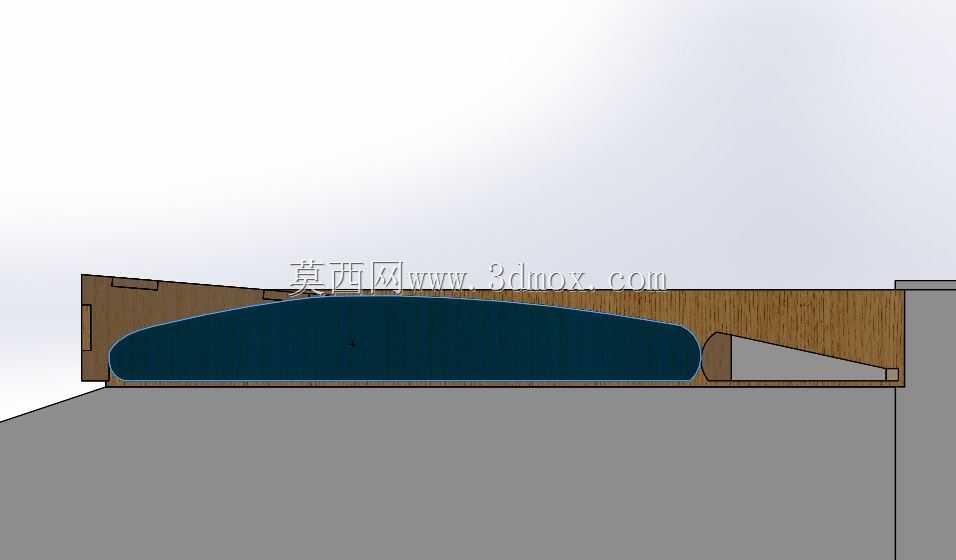

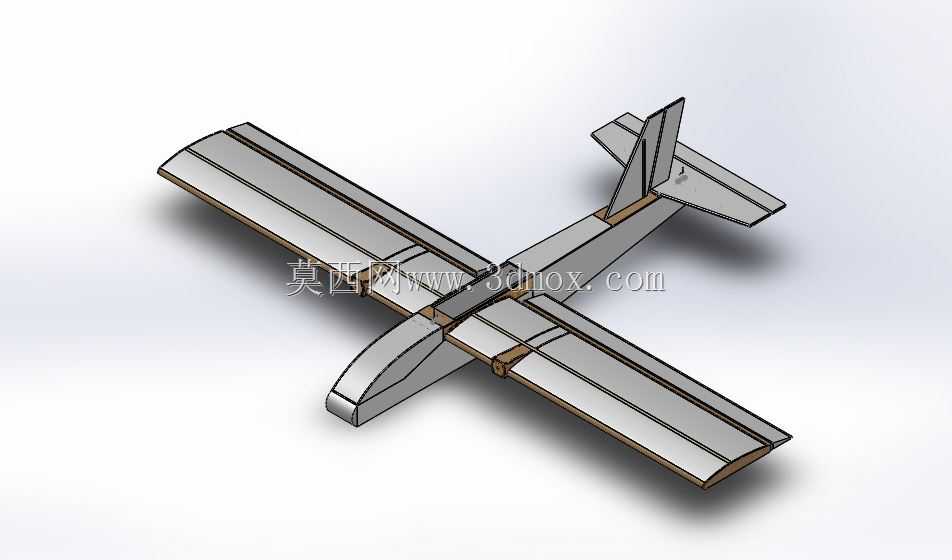

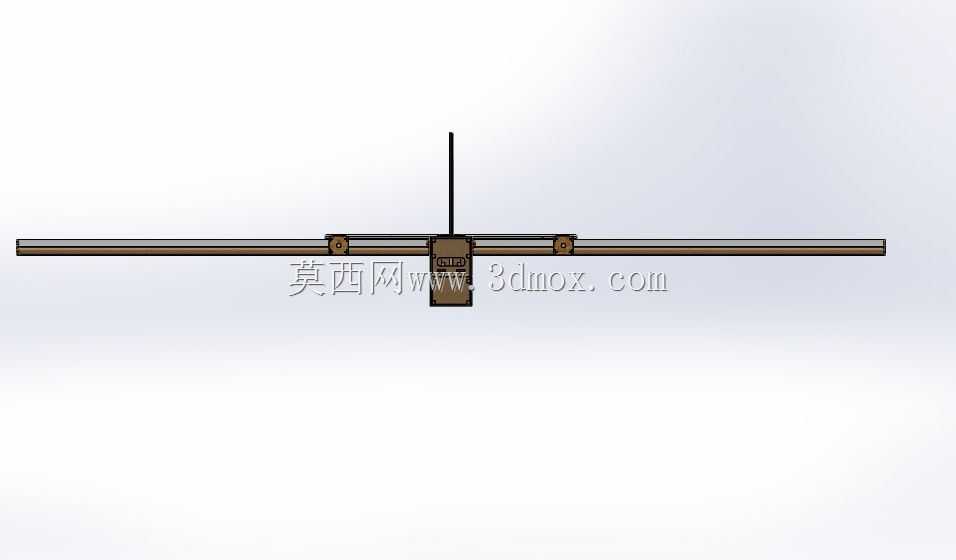

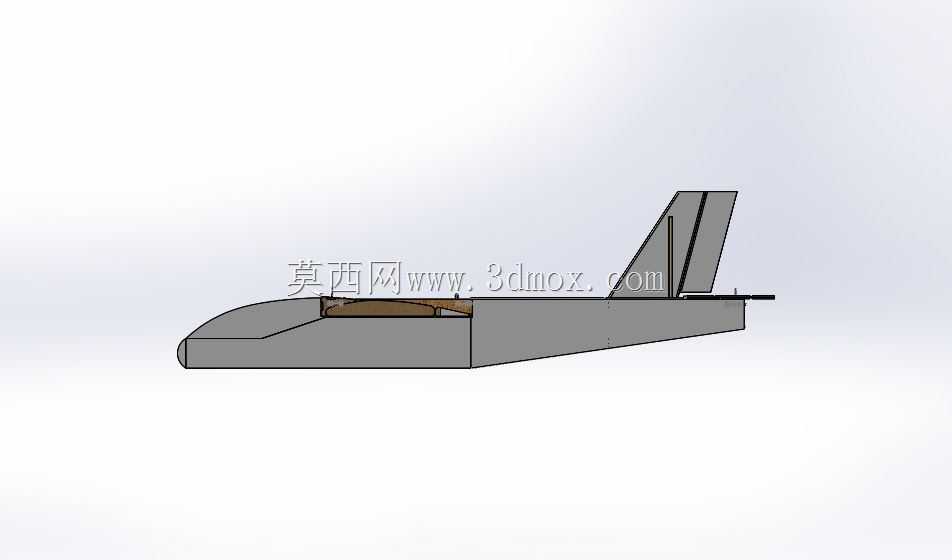

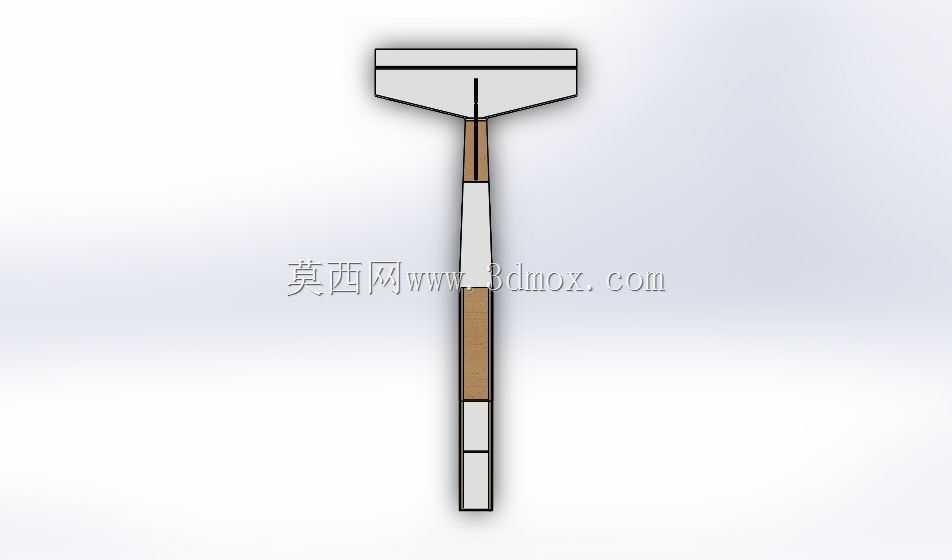

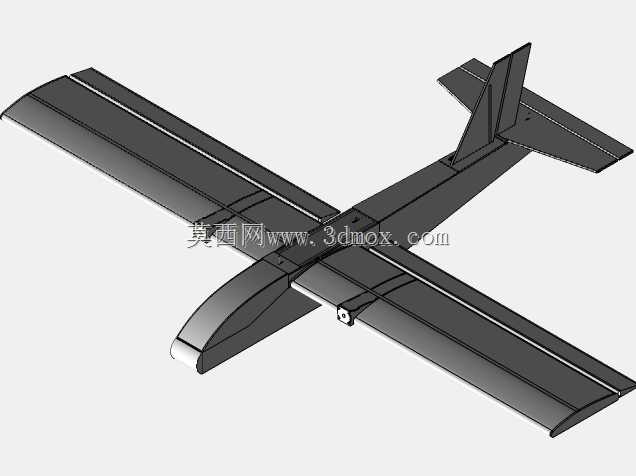

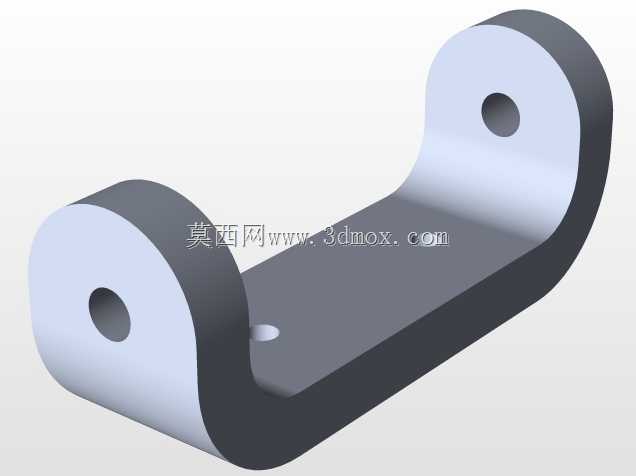

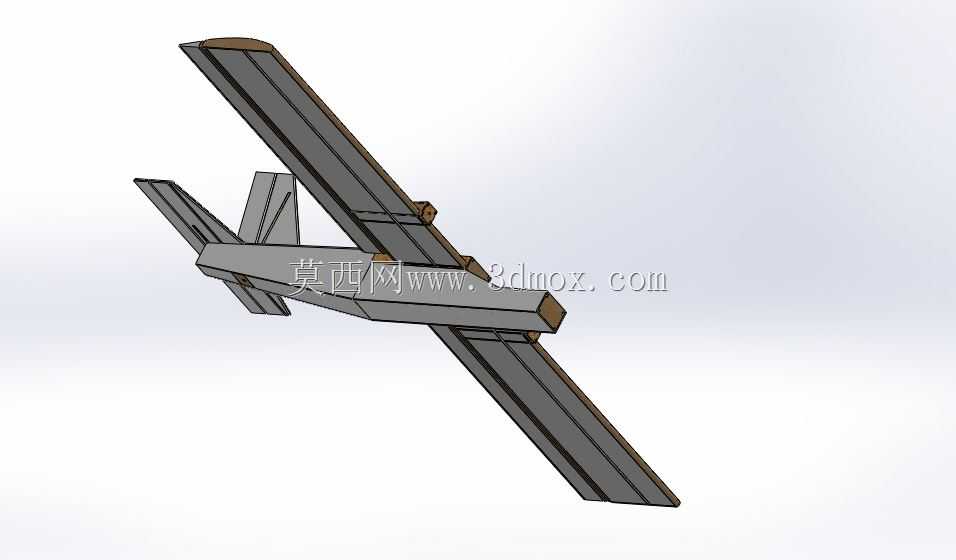

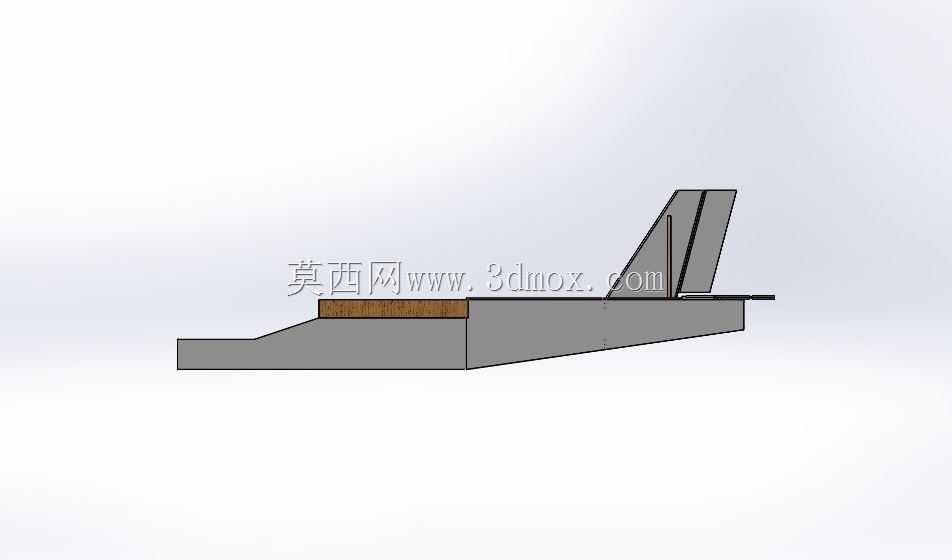

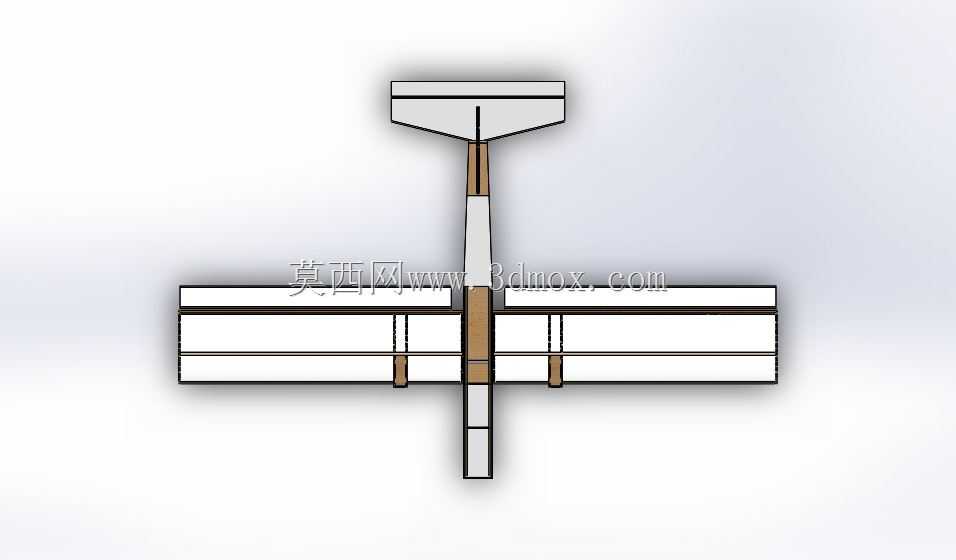

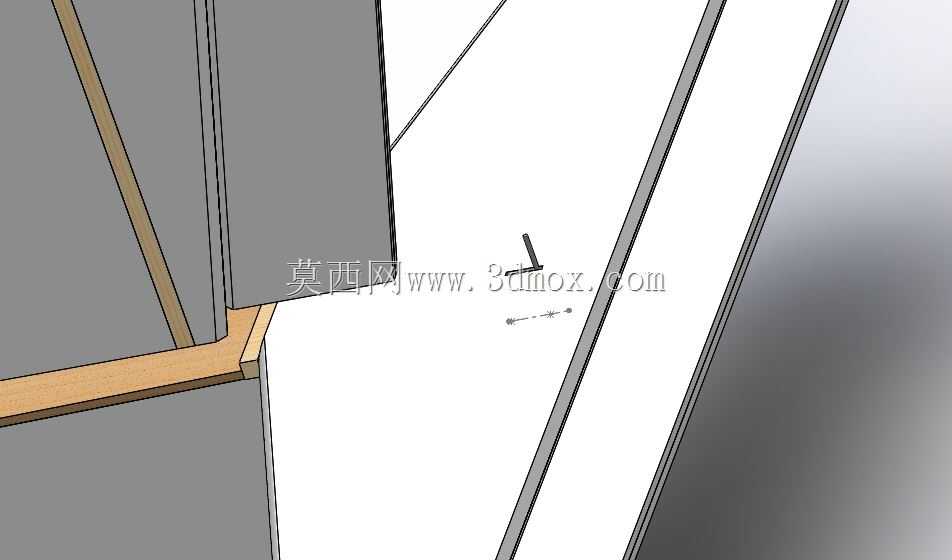

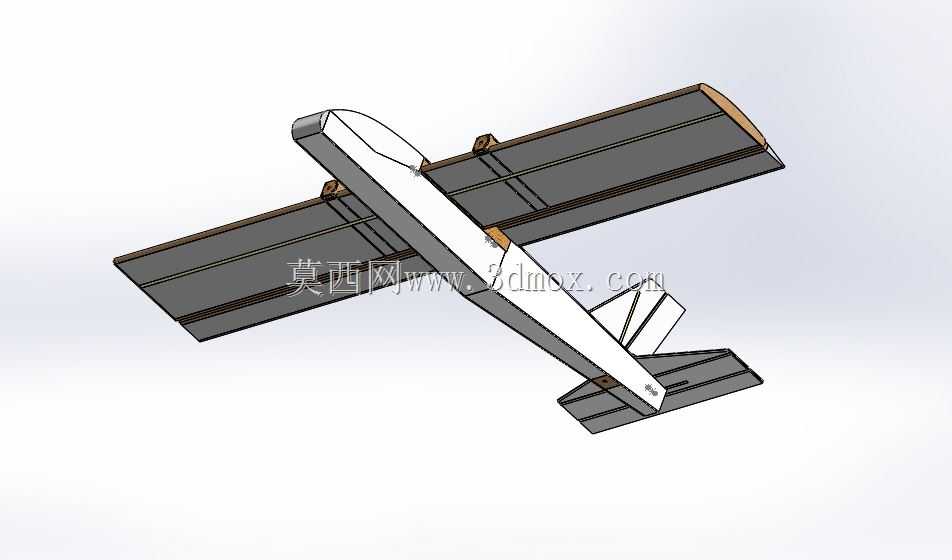

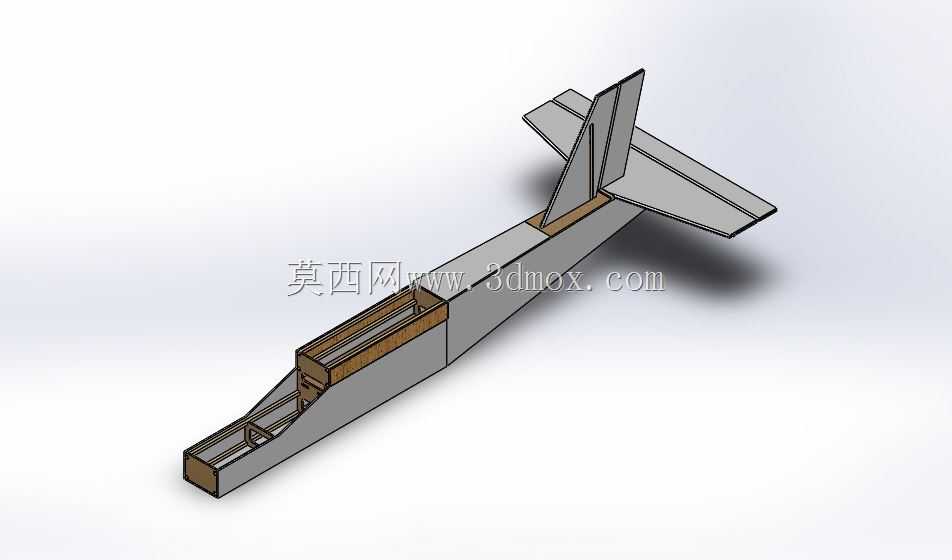

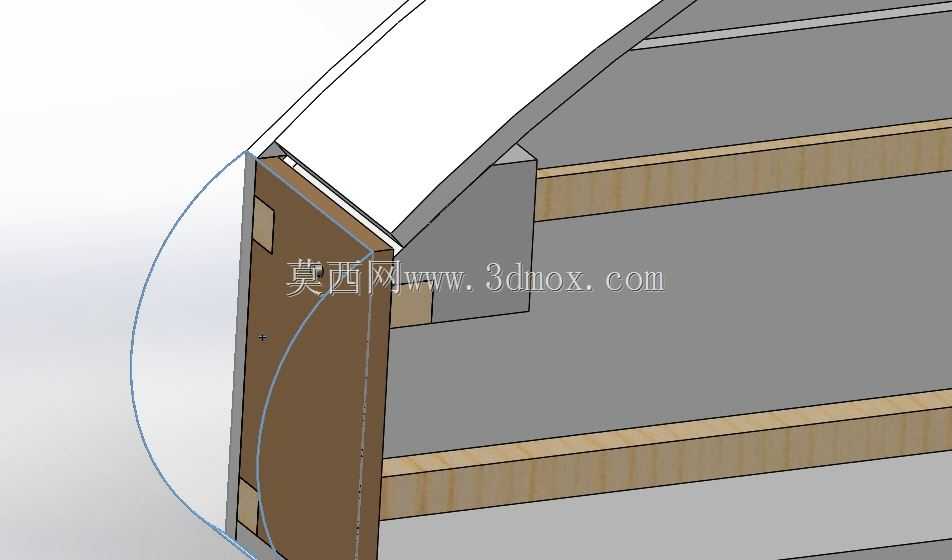

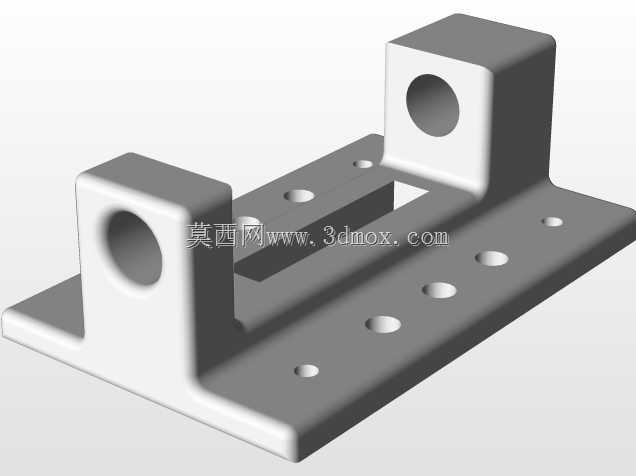

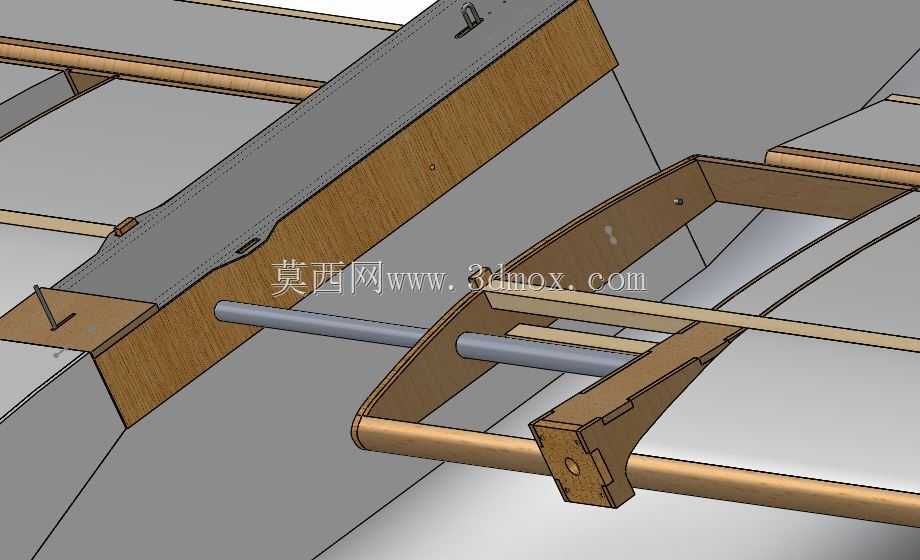

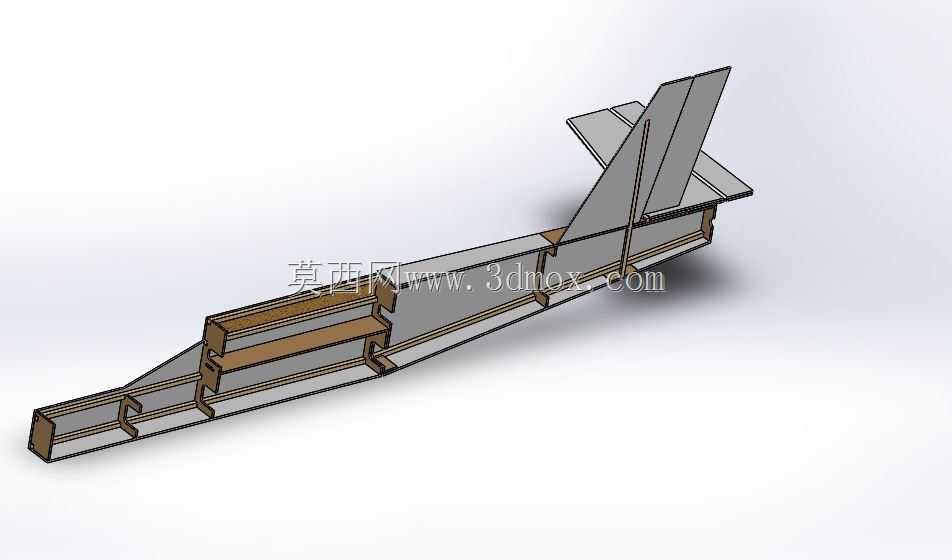

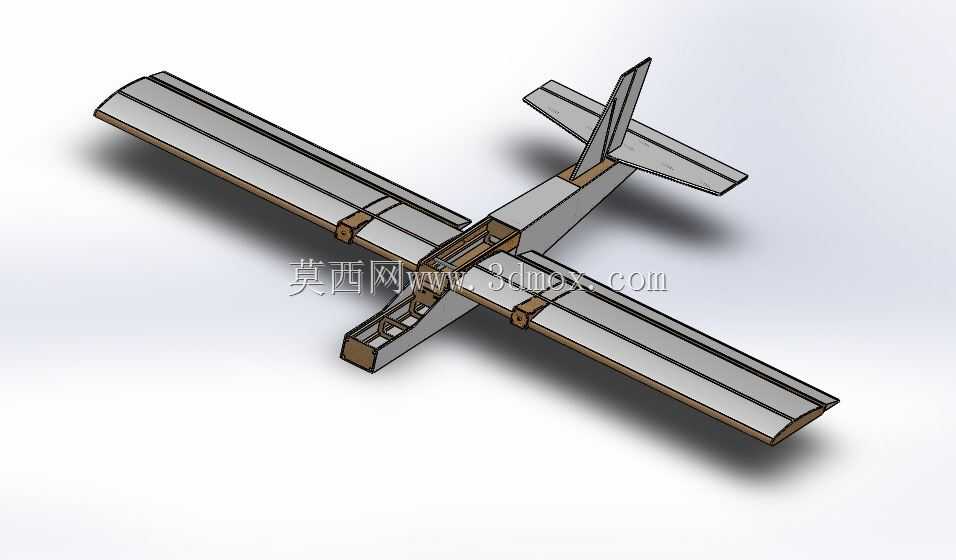

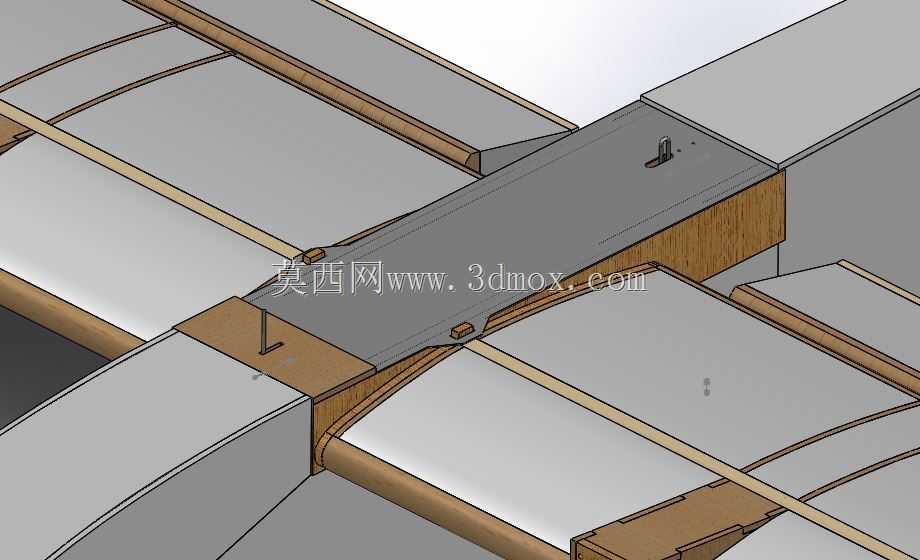

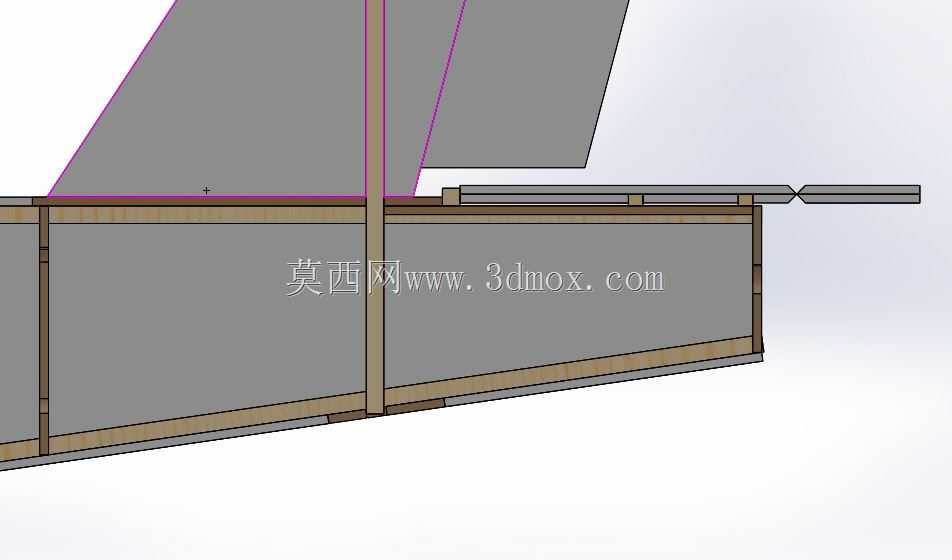

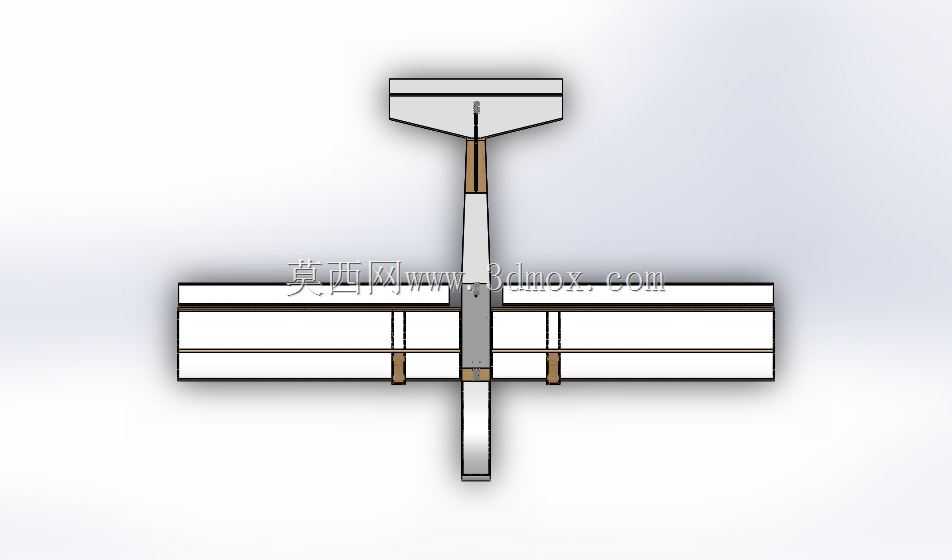

这款双发固定翼航模的机架结构，在设计之初就瞄准长航时FPV载机的实际使用场景，整体采用上单翼双尾撑常规布局，翼展达到1600mm，足够的翼展面积可以保证低速飞行时的升力冗余，在搭载图传、摄像头、飞控、电池等任务载荷时，仍能维持稳定的升阻比，适配户外长距离巡航、航拍测绘等航模应用需求。从结构设计逻辑来看，机身中段采用层板拼接的盒式承力结构，机翼与机身的连接位置设置了快拆卡扣位，既可以保证飞行时机翼与机身的连接刚性，抵抗机动飞行时的气动载荷，也能在日常收纳运输时快速拆分机翼，减小整体收纳尺寸，适配普通家用轿车的后备箱装载边界。尾翼部分采用常规平尾加垂尾的布局，双尾撑杆从机翼后缘的发动机安装位直接延伸至尾翼，缩短了尾翼的传力路径，在做俯仰、偏航舵面操作时，舵效响应更直接，不会因为撑杆过长产生结构形变导致舵效滞后。动力安装位设置在机翼前缘两侧，预留了标准的电机安装孔位与电调走线槽，安装时可以直接将动力总成固定在预设的层板加强位，不需要额外做结构补强，两侧动力的间距经过反复核算，既可以避免双发拉力差过大导致的偏航力矩难以修正，也能给螺旋桨留出足够的转动间隙，不会在飞行过程中打到机身或机翼结构。机翼部分采用分段式翼型设计，翼根处翼型厚度较大，保证机翼根部的抗弯强度，应对大载荷下的机翼形变，翼梢处适当减小翼型厚度，降低诱导阻力，提升飞行时的滑翔性能，机翼后缘预留了副翼舵面的安装槽位，舵面的偏转角度范围经过结构限位设计，避免舵面偏转超量导致的失速风险。机身头部预留了载荷舱空间，可以根据不同的使用需求搭载不同重量的任务设备，舱内设置了多处电池绑带固定位，方便调整整机的重心位置，保证飞行时重心处于机翼气动焦点的合理范围内，提升飞行稳定性。起落架部分采用前置单轮加尾撑的布局，前置起落架安装位做了层板加厚处理，可以应对降落时的冲击载荷，减少硬着陆对机身结构的损伤。整个机架的零件拆分充分考虑了加工便利性，大部分结构件都可以采用激光切割层板加工完成，不需要复杂的曲面加工工序，普通航模爱好者也可以按照结构图纸完成组装，各拼接位置都设计了定位止口，组装时不需要复杂的工装定位就能保证各部件的相对位置精度，避免组装误差导致的飞行气动特性偏移。
