六旋翼无人机机架结构设计方案

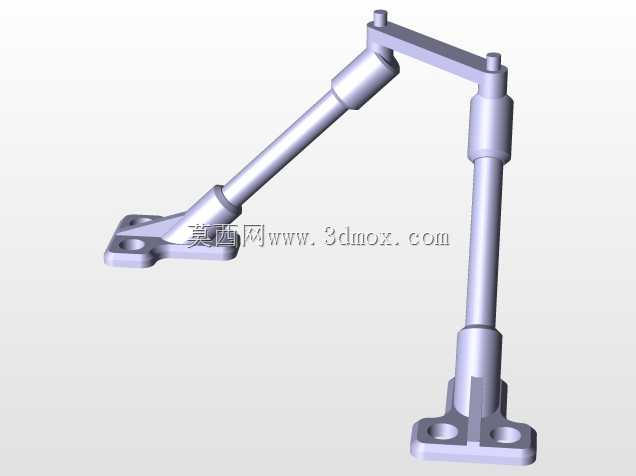

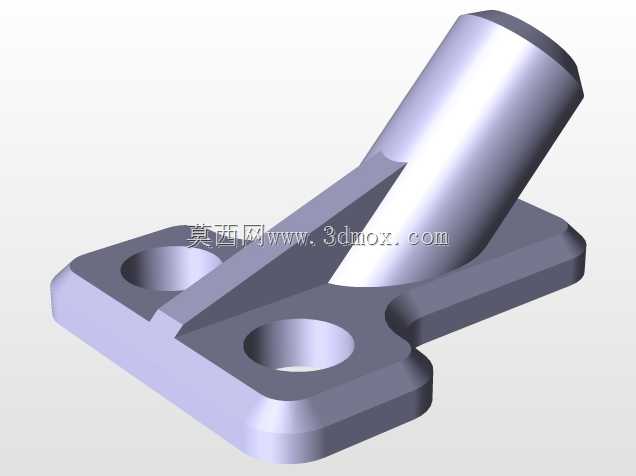

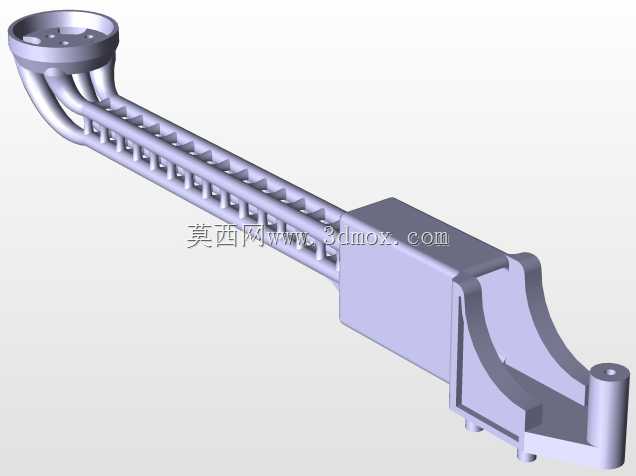

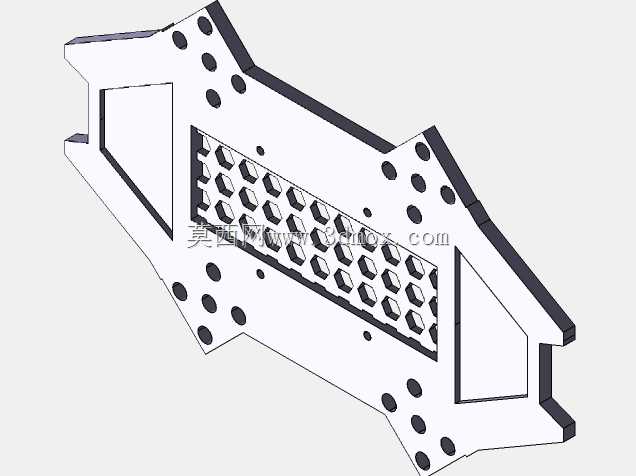

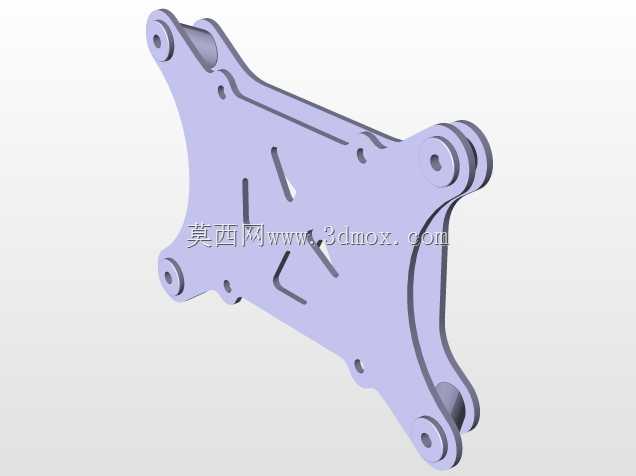

这款六旋翼无人机机架在设计之初，就瞄准了低空巡检、航测作业、小载荷物资投送这类对飞行稳定性有较高要求的应用场景，区别于常见的四旋翼构型，六组动力臂的对称布局能在单组动力出现异常时提供足够的冗余升力，大幅降低作业过程中的坠机风险。从结构布局来看，中心舱体采用分层设计思路，上层预留飞控、GPS模块、数传天线的安装位，中层可根据任务需求搭载电池组、任务载荷挂载点，下层则整合了电源分线板、电调的固定槽位，所有走线都预留了沿机臂内部穿行的通道，既避免线材外露在飞行中产生风阻，也能减少线材被树枝、建筑边角剐蹭损坏的概率。机臂与中心舱的连接采用快拆式榫卯结构搭配锁紧卡扣，日常转场运输时可以快速将六根机臂折叠收纳，不需要额外拆解线材，作业时展开后卡扣自动锁止，配合定位销能保证机臂安装角度的一致性，不需要每次展开都重新校准动力倾角。起落架采用斜撑式支腿布局，支腿的倾斜角度经过反复校核，既保证降落时的支撑稳定性，避免侧翻，也不会遮挡下方任务载荷的作业视野，支腿末端的脚垫采用柔性材质，能吸收硬着陆时的冲击，保护中心舱内的精密电子元件。从安装边界来看，机臂长度适配常见的12-15寸螺旋桨，相邻旋翼的转动平面留有足够安全间隙，不会出现桨叶打桨的问题；中心舱的安装孔位兼容市面上主流的飞控、电调规格，不需要额外打孔改装就能完成核心部件的装配；整机展开后的尺寸能满足常规车载运输的收纳要求，折叠后体积仅为展开状态的三分之一左右，适合外场作业携带。结构受力方面，机臂主体采用等强度设计，靠近中心舱的位置截面更大，向旋翼端逐步收窄，在保证结构刚度的前提下尽可能降低自重，所有受力连接点都做了加强筋处理，能承受大机动飞行时的过载，不会出现结构形变影响飞行精度的问题。
