轻量化分体打印四旋翼机架结构设计

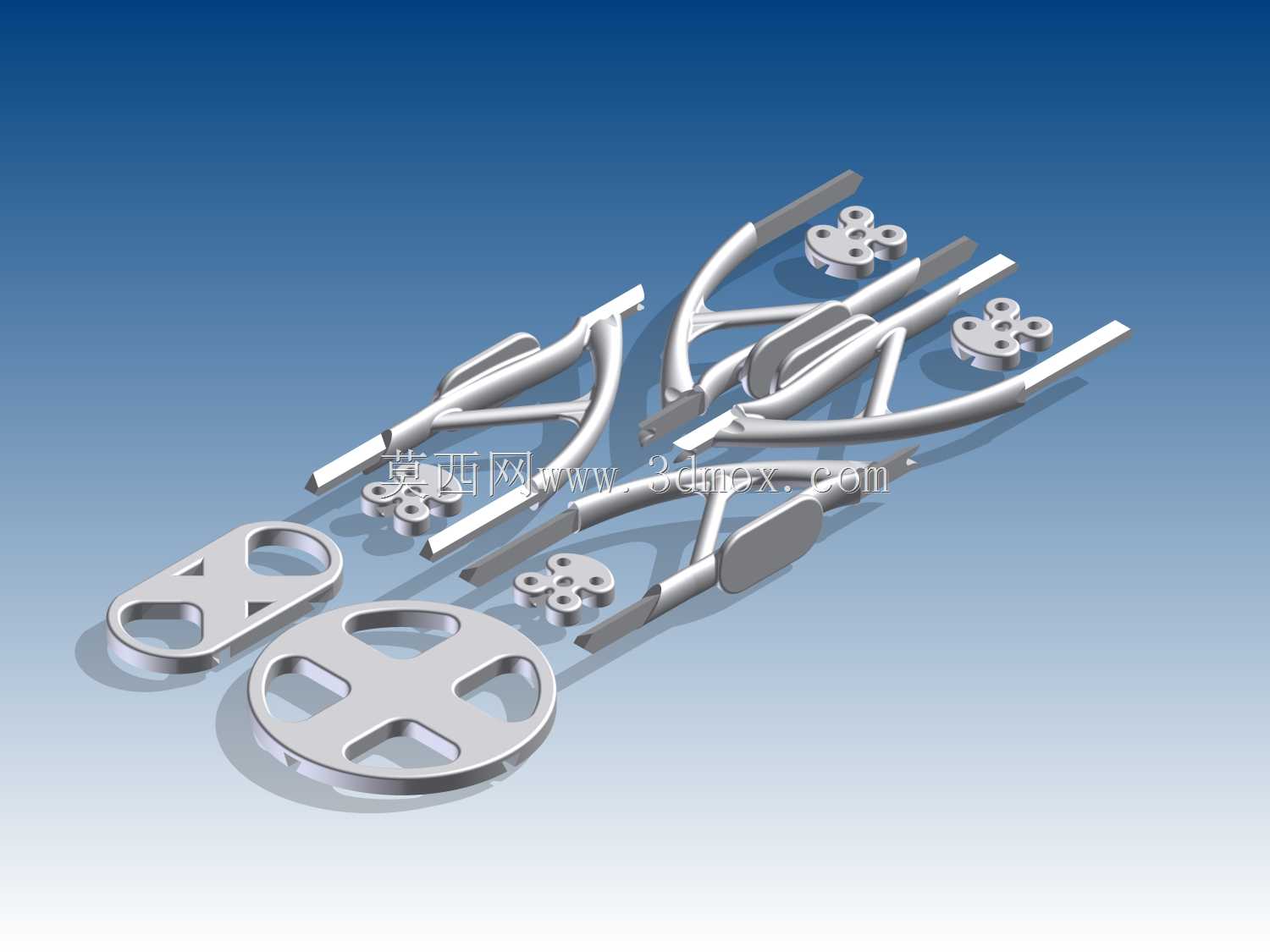

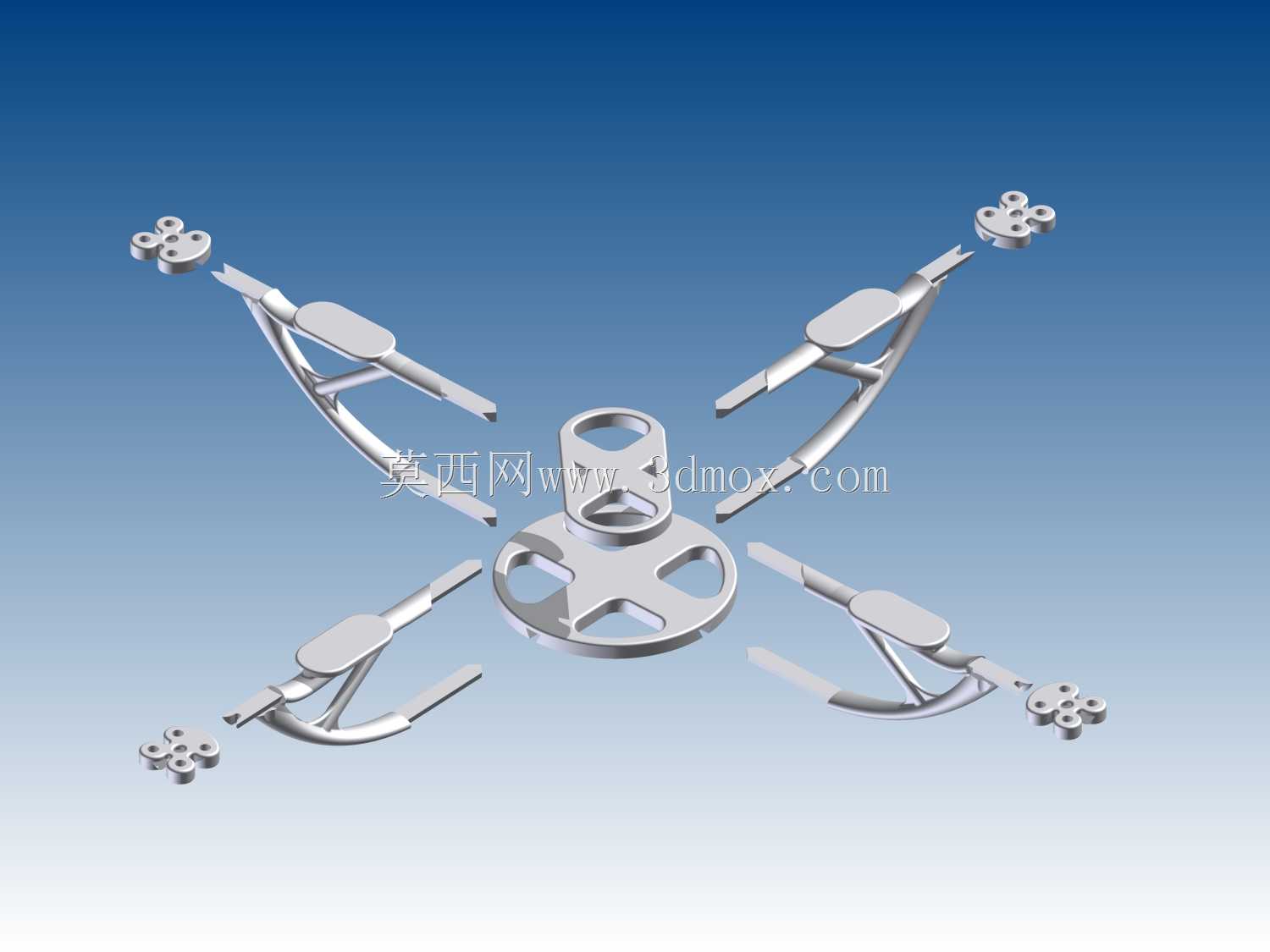

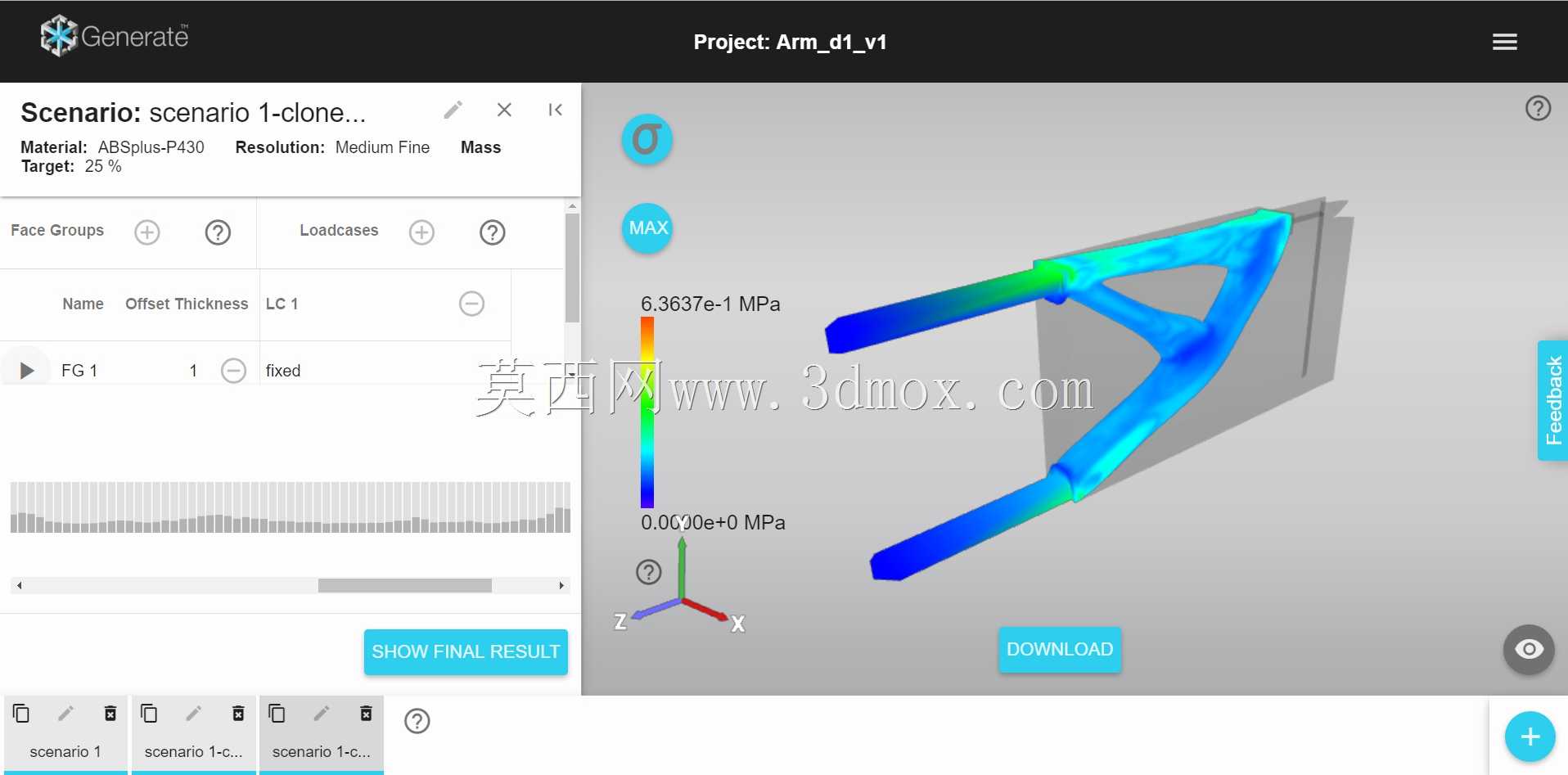

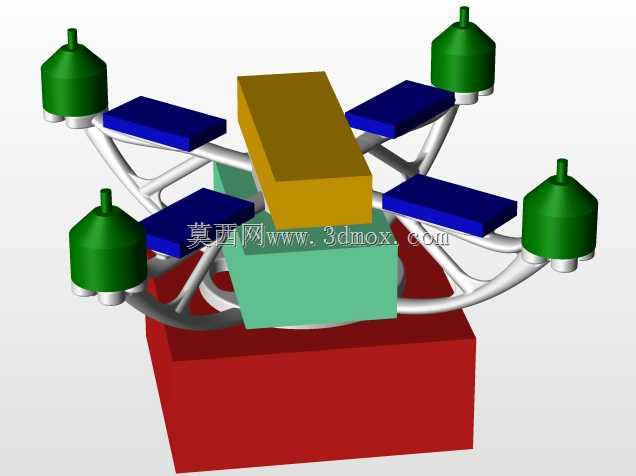

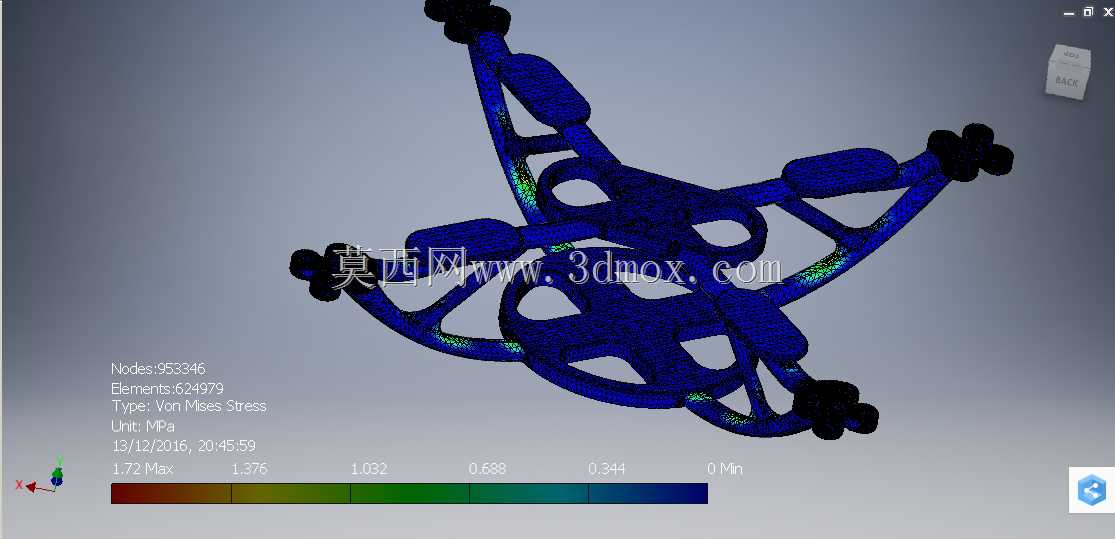

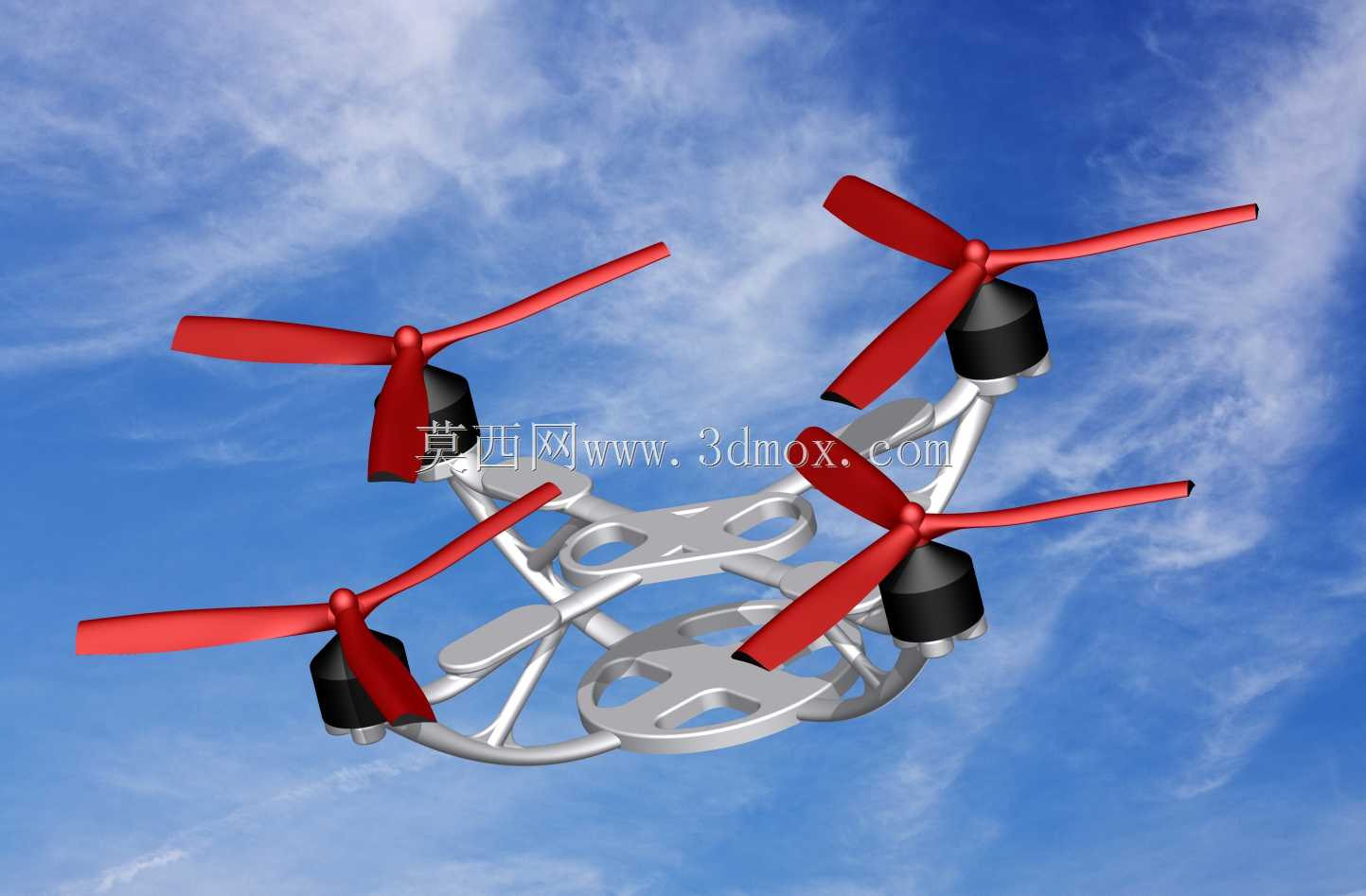

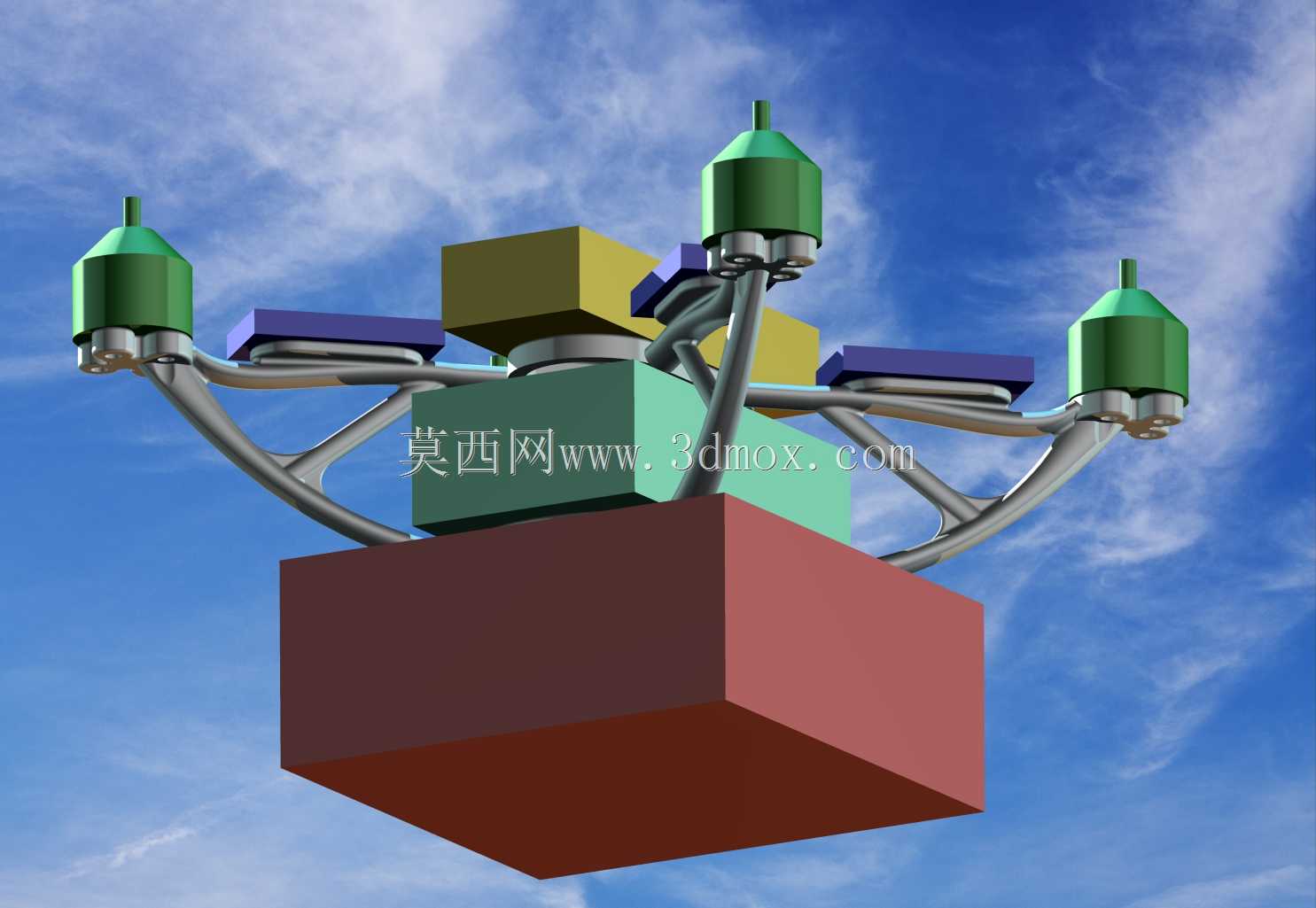

这款四旋翼机架的设计核心围绕轻量化与打印装配便利性展开，整体采用分体式零件拆分思路，将机臂、动力安装座、载荷挂载平台、中心承载板等结构拆分为独立打印单元，区别于一体化打印的机架结构，这种拆分方式能大幅降低单件打印的支撑用量，同时减少打印过程中的形变概率，最终将整机机架质量控制在11克级别，相比同尺寸一体打印机架减重幅度可达三倍左右，适配小载荷室内飞行、教学实验、微型航拍等对自重敏感的应用场景。从结构布局来看，四个机臂采用对称X型排布，机臂末端预留动力单元安装位，可直接适配常规微型无刷动力套装的安装孔位，安装时无需额外打孔修配，机臂与中心板的连接部位设计有定位卡扣结构，装配时可先通过卡扣完成预定位，再辅以少量粘接剂即可完成固定，能有效控制装配过程中的形位公差，保证四个机臂的安装角度一致，避免因机臂偏移带来的飞行姿态偏移问题。中心承载区域采用分层堆叠设计，上层预留飞控、电调等电子设备的安装空间，下层设置独立的载荷挂载平台，可根据实际使用需求挂载微型摄像头、小型传感器或者实验载荷，挂载平台与中心板之间设置有缓冲连接位，可减少飞行过程中动力振动对载荷的影响，提升载荷工作的稳定性。安全系数设置在4左右，在保证结构强度满足常规飞行载荷要求的前提下，尽可能去除非承载区域的材料，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构断裂，机臂根部做了加厚处理，可承受飞行过程中急停、转向带来的冲击载荷，日常轻微磕碰不会出现结构损坏。设计过程中针对打印工艺做了适配优化，所有零件的打印方向均做了预设，无需打印者额外调整摆放角度即可获得最优的打印强度，零件之间的配合间隙预留了0.2毫米的打印公差，适配常规FDM打印机的打印精度，装配时无需反复打磨修配即可顺利拼接。从安装边界来看，机架整体的外接圆尺寸适配常规2.5寸至3寸螺旋桨的安装要求，不会出现桨叶碰臂的问题，中心板的电子设备安装区域尺寸可兼容市面上主流的微型飞控板安装规格，电池安装位预留了绑带穿过的槽位，可适配不同容量的微型锂电池固定，整体结构没有冗余设计，每一处结构都对应明确的承载或安装功能，没有多余的装饰性结构，完全从实用飞行的角度完成结构设计。
