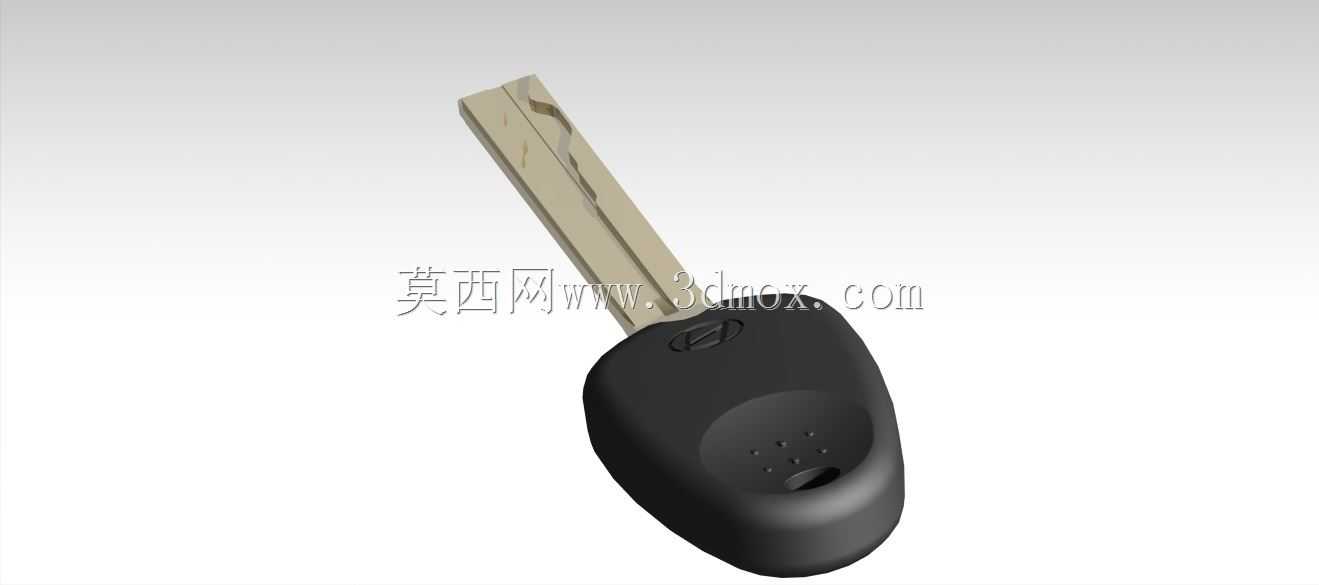

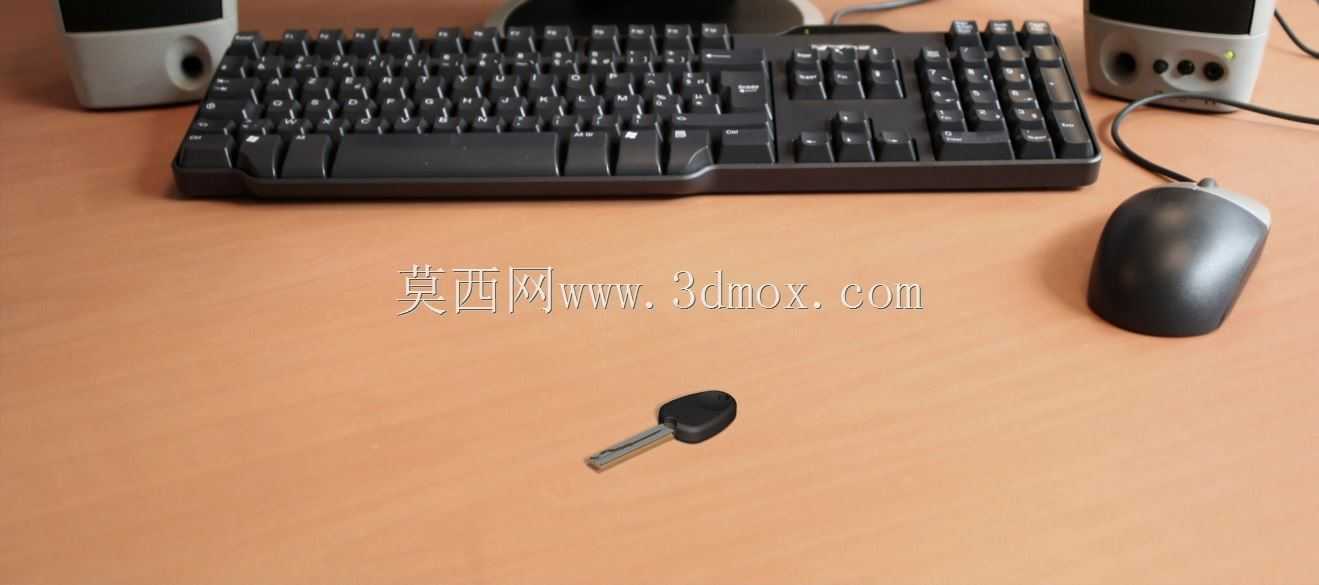

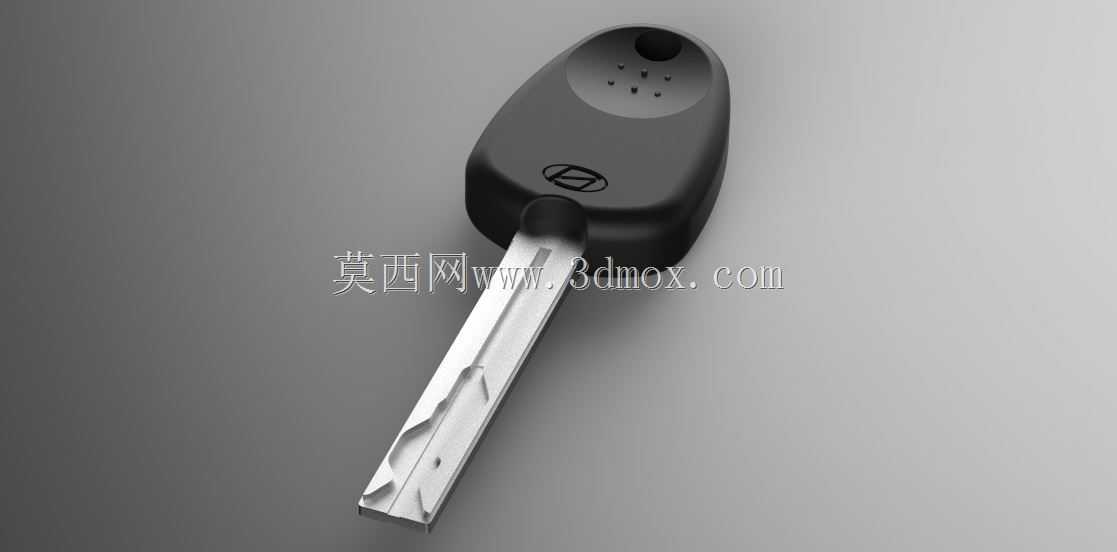

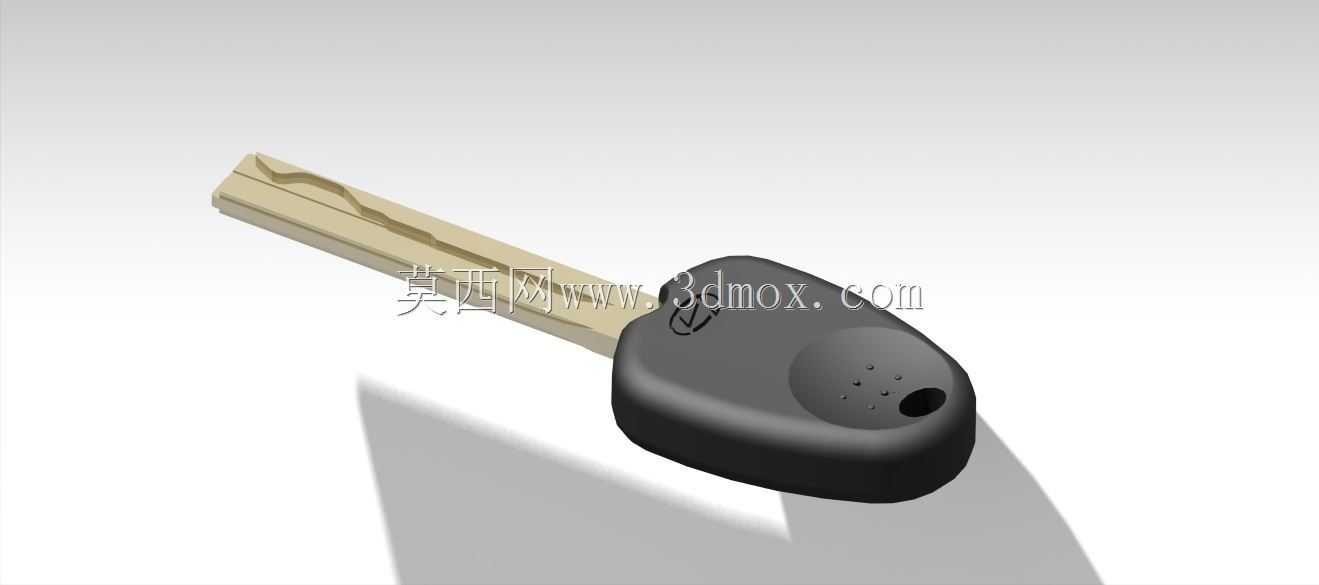

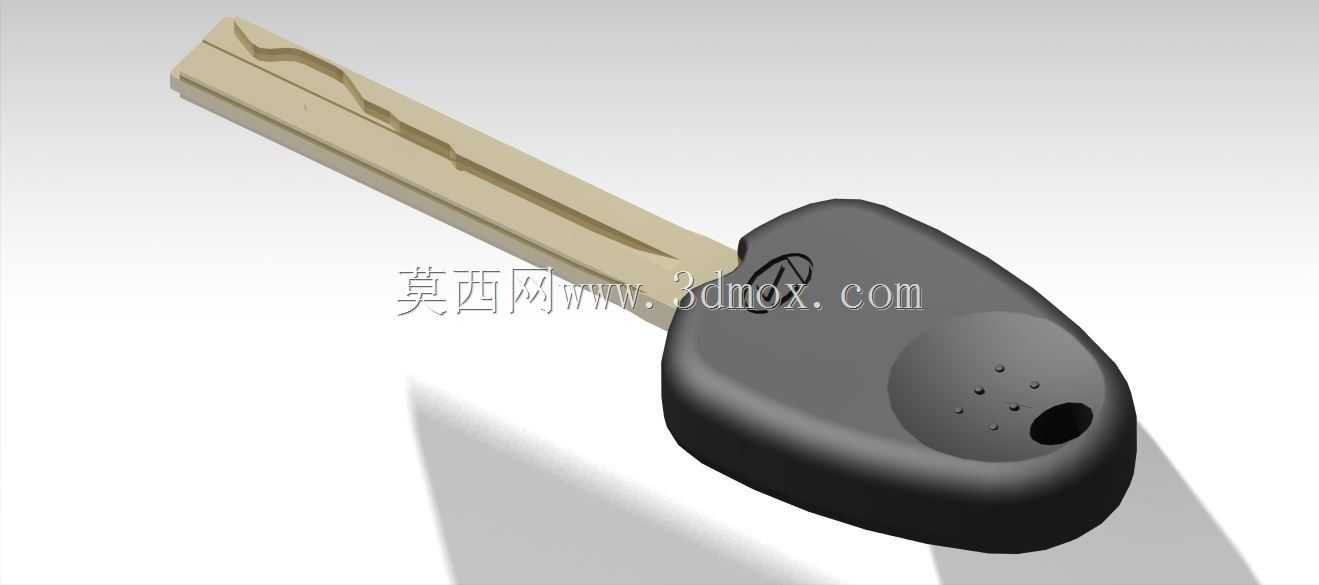

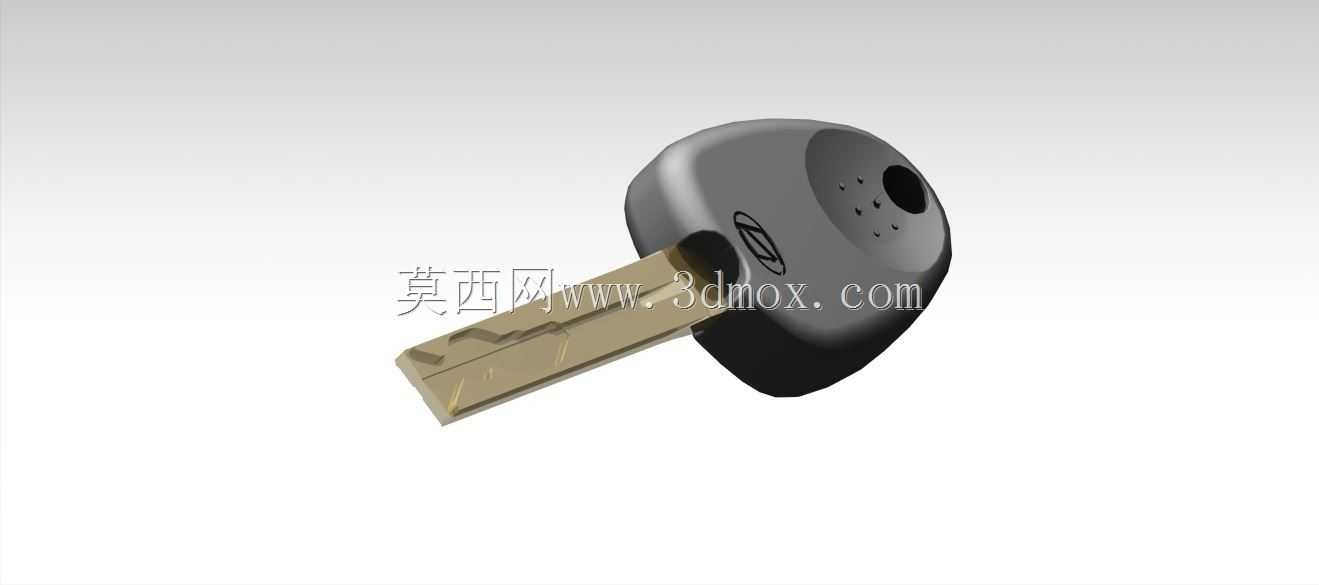

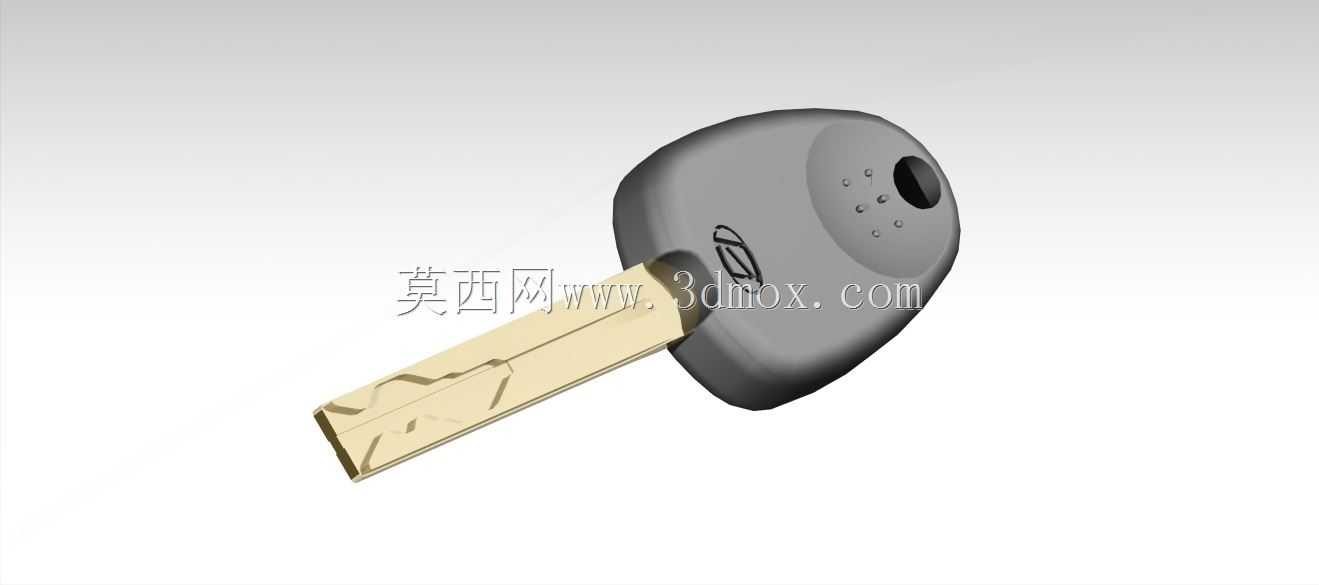

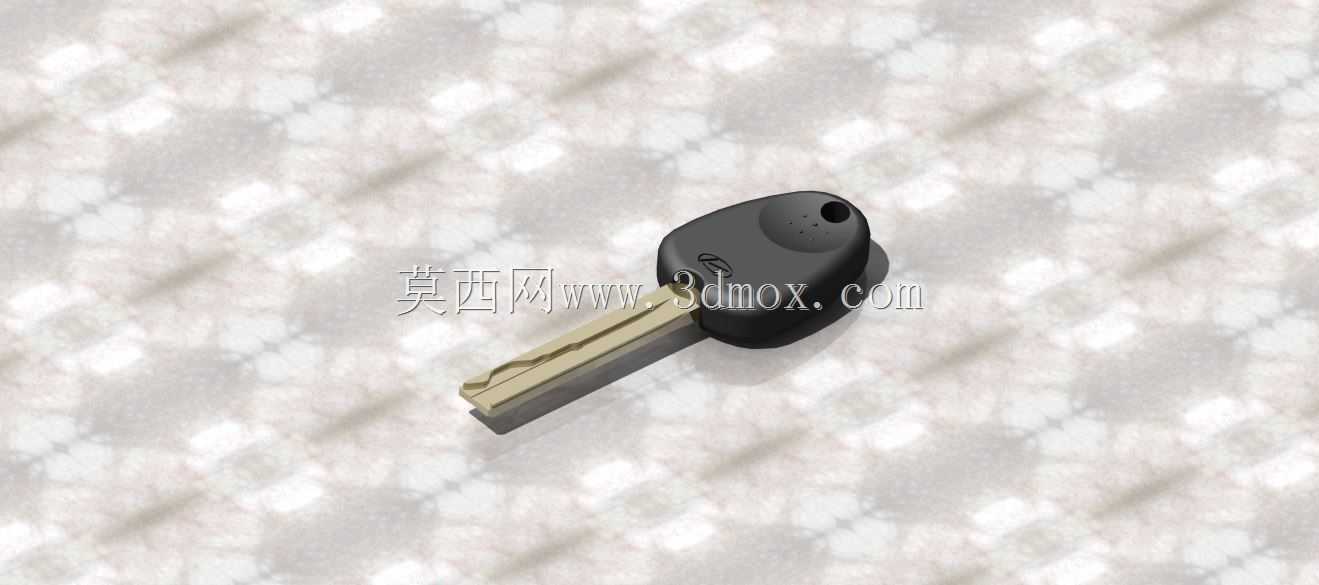

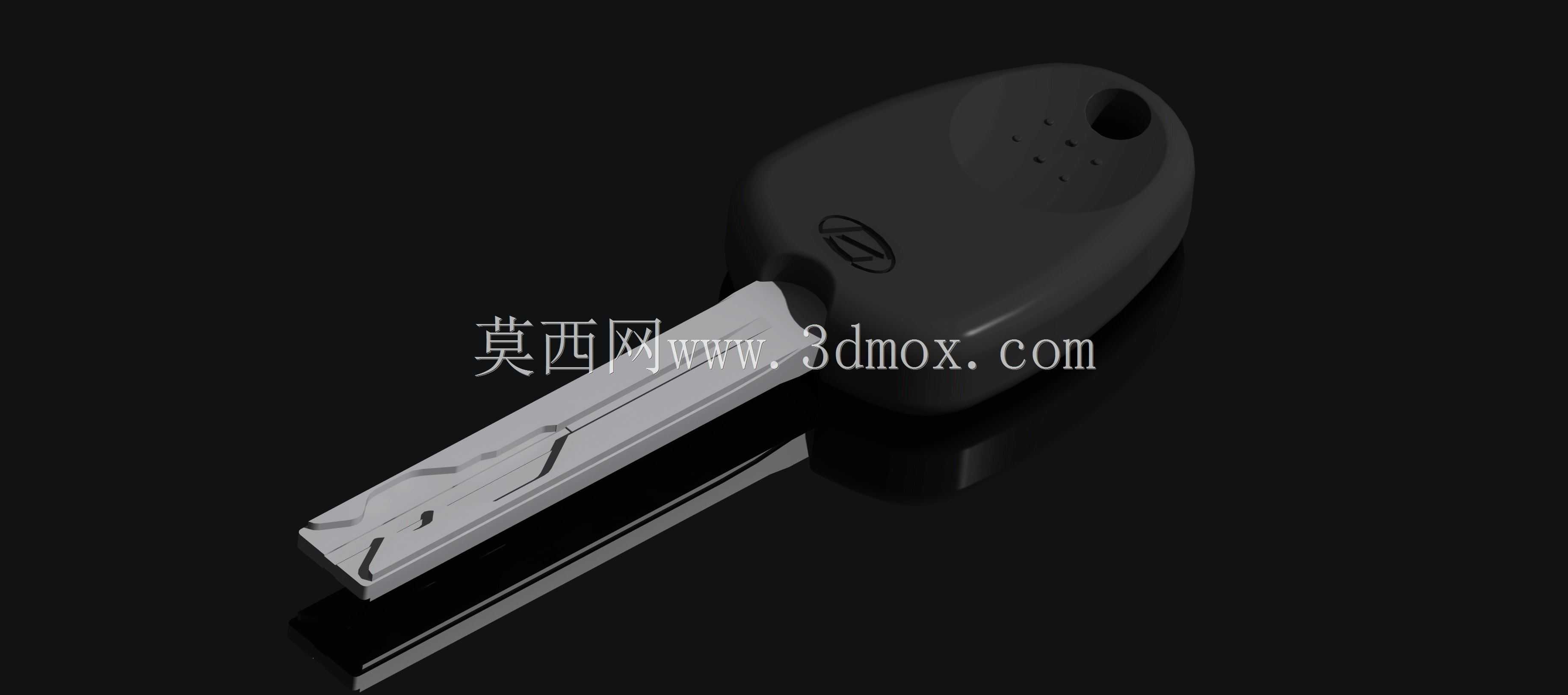

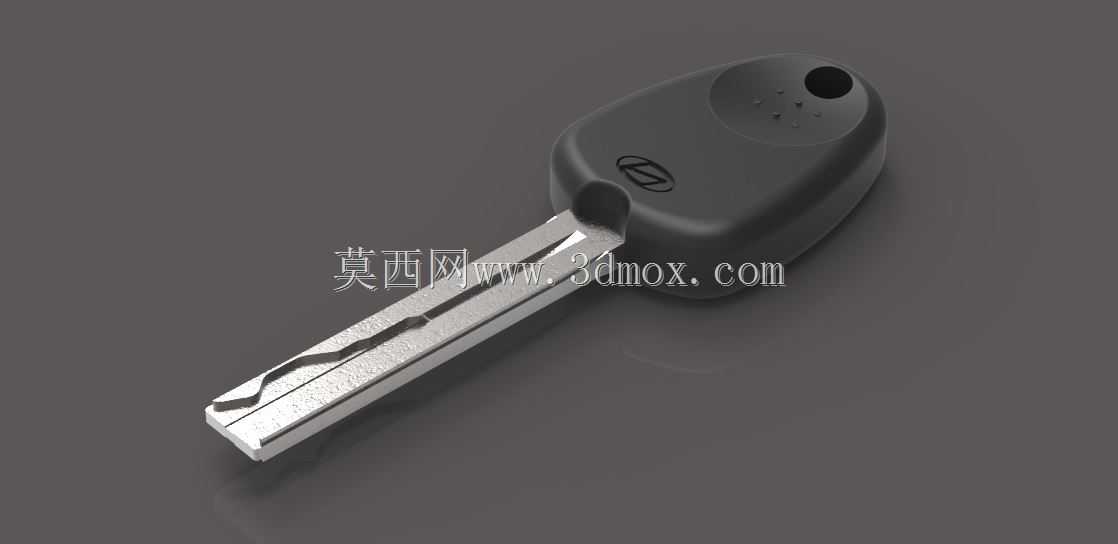

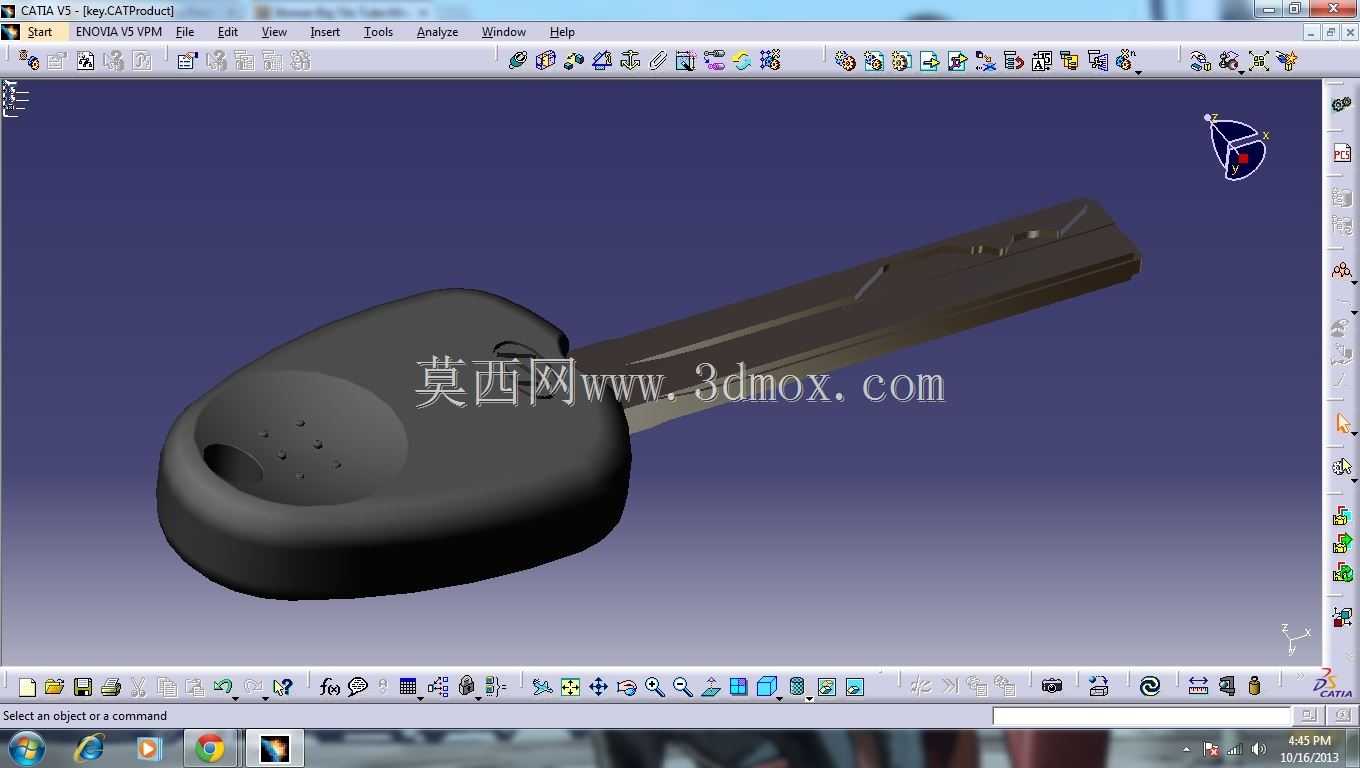

现代i20直板机械车钥匙结构设计

这款直板机械车钥匙主要适配现代i20车型，日常使用场景覆盖车主日常车辆解锁、点火启动全流程，同时也可作为汽车售后配件替换、锁具维修配型、汽车周边配件开发的参考结构样件。从功能特性来看，该钥匙集成机械齿形开锁结构与遥控按键安装位，头部壳体预留挂孔方便用户随身悬挂携带，壳体表面的品牌标识位做了下沉式设计，避免日常摩擦导致标识磨损脱落，齿形部分采用标准侧铣牙结构，匹配车辆锁芯的弹子排布，插入锁芯转动时可顺畅触发解锁与点火机构，不会出现卡滞、滑齿的问题。设计过程中首先考虑手持握持的人机工程，壳体轮廓做了多段圆弧过渡，单手握持时拇指与食指的贴合面做了微弧凹陷处理，长时间捏持转动不会产生硌手的不适感，同时壳体内部做了对应的筋位布局，用来固定遥控电路板与纽扣电池仓，筋位高度与电路板厚度完全匹配，装配后不会出现电路板晃动、按键偏移的问题，电池仓周边做了挡边设计，避免车辆颠簸时电池接触不良导致遥控失灵。外形尺寸上，钥匙整体长度控制在70mm左右，头部壳体最大宽度32mm，厚度14mm，金属钥匙片伸出长度38mm，这个尺寸既保证了插入锁芯时有足够的操作力臂，转动时不会因为力臂过短导致施力费劲，也不会因为尺寸过大导致放入口袋时硌腿，挂孔直径6mm，适配市面上绝大多数常规钥匙环的穿入尺寸，安装边界方面，金属钥匙片与塑料壳体的连接部位做了嵌件注塑结构，金属片尾部做了两个对称的防脱卡槽，注塑时塑料熔体填充卡槽后，可完全避免钥匙片受扭转力时从壳体中脱出，能承受日常使用中最大3N·m的扭转载荷，符合汽车配件的耐用性要求。壳体的分型面设置在侧面最大轮廓处，注塑生产时不会产生明显的披锋，后续装配时上下壳采用超声波焊接工艺，接缝处做了0.2mm的止口设计，焊接后接缝均匀，具备基础的防泼溅能力，日常使用中少量雨水溅入不会损坏内部电路板。齿形部分的轮廓精度控制在0.02mm以内，和锁芯弹子的配合间隙控制在0.05mm，既保证插拔顺畅，也不会因为间隙过大导致晃动量超标，降低防盗性能。
