3dr SOLO无人机电池盖锁止结构件

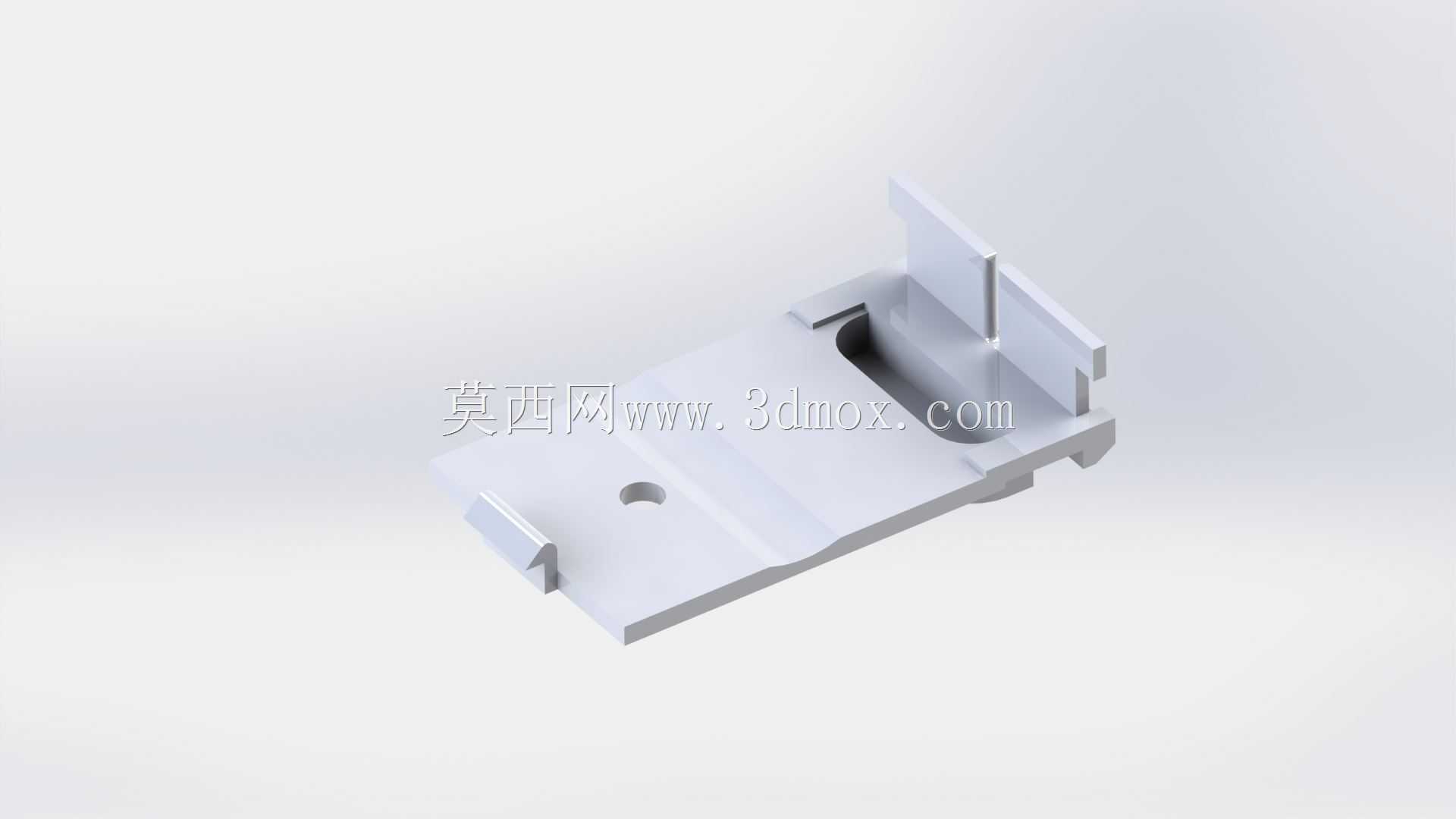

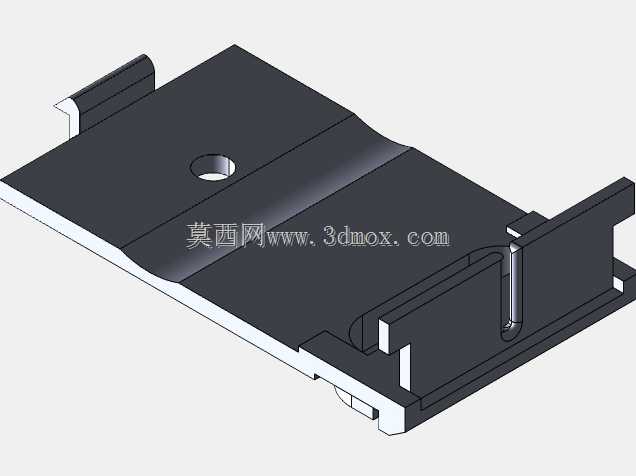

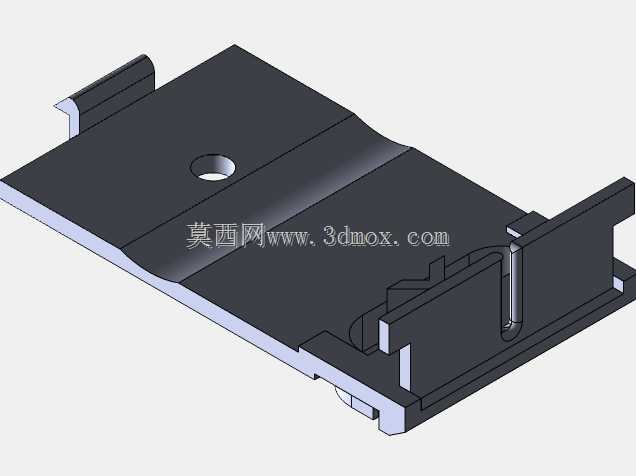

这款锁止结构件是针对航拍无人机电池舱盖开发的专用固定部件，日常作业中，无人机户外起降、飞行过程中会持续承受气流冲击、机动动作带来的振动，以及起降瞬间的冲击载荷，电池作为整机动力源，其舱盖的锁止可靠性直接关系到飞行安全，一旦锁止失效出现电池松脱，会直接导致整机动力中断坠机，造成设备损失。从实际使用场景来看，该部件安装在无人机机身电池舱的侧部安装位，主体采用平板式基座设计，基座上预留的沉头安装孔可通过标准紧固件直接固定在机身碳纤维或塑胶机架的预设安装柱上，安装时不需要额外定制转接支架，能直接适配原有安装边界，基座侧边的两个对称卡舌可嵌入机身预设的卡槽内，分担锁止时承受的横向拉力，避免紧固件长期受交变载荷出现松脱。结构上，部件中部设置的弧形避让槽是为了匹配电池侧边的凸起轮廓，安装电池时不会出现结构干涉，槽位边缘做了0.3mm的圆角过渡，避免长期插拔电池时刮擦电池外壳的绝缘层。上部凸起的两个对称立板是锁止的核心受力结构，立板内侧的卡扣位可与电池盖边缘的锁扣精准咬合，当电池盖按压到位时，卡扣会自动卡入锁位，不需要额外操作即可完成锁止，需要更换电池时，只需向内按压立板上部的施力位，即可带动卡扣脱开，单手就能完成电池盖的开启操作，适配户外快速换电的作业需求。设计过程中，立板的厚度经过反复校核，既保证了足够的结构强度，在承受15N的横向拉力时不会出现塑性变形，又预留了合适的弹性变形量，按压解锁时的反馈力度适中，不会出现按不动或者锁止过松容易误开的问题。基座底部的定位凸台可嵌入机身安装面的定位凹槽内，装配时不需要反复调整对位，能有效提升产线装配效率，同时也能避免长期使用后部件出现移位，导致锁止对位偏差。整个部件的外形轮廓完全贴合机身电池舱的曲面造型，安装后不会突出机身表面，避免飞行过程中产生额外的风阻，所有外露边缘都做了倒角处理，没有尖锐棱角，装配和维护时不会划伤操作人员，也不会刮蹭到电池的连接线束。从结构设计逻辑来看，该部件将安装定位、锁止受力、解锁操作、避让干涉的功能集成在单一零件上，减少了锁止机构的零件数量，降低了装配复杂度和后期维护的成本，同时一体化的结构也减少了多个零件装配带来的累积公差，提升了锁止的对位精度，长期使用后也不会因为零件之间的磨损出现锁止间隙过大的问题。
