水域救援挂载式救生抛投无人机结构设计

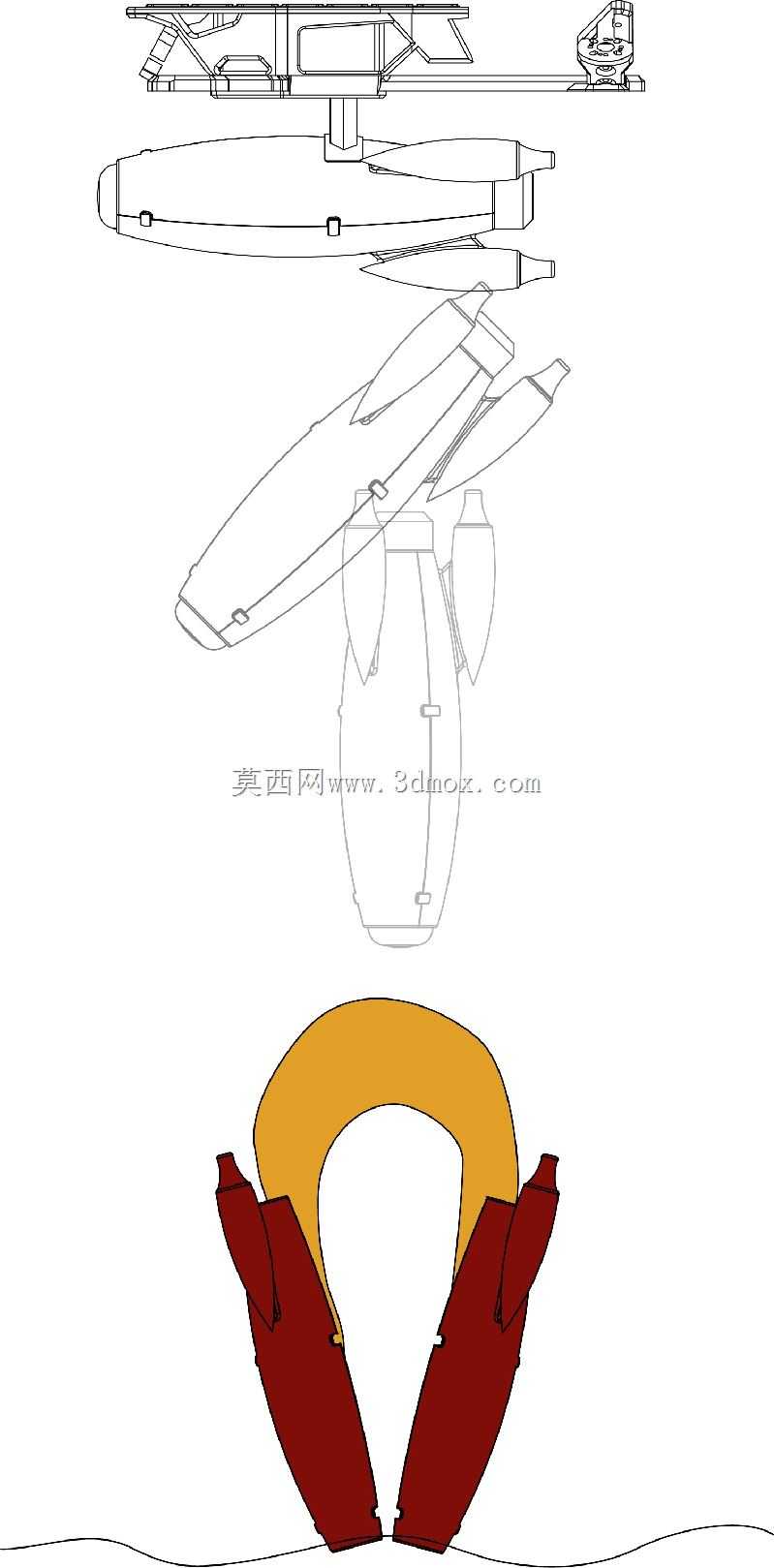

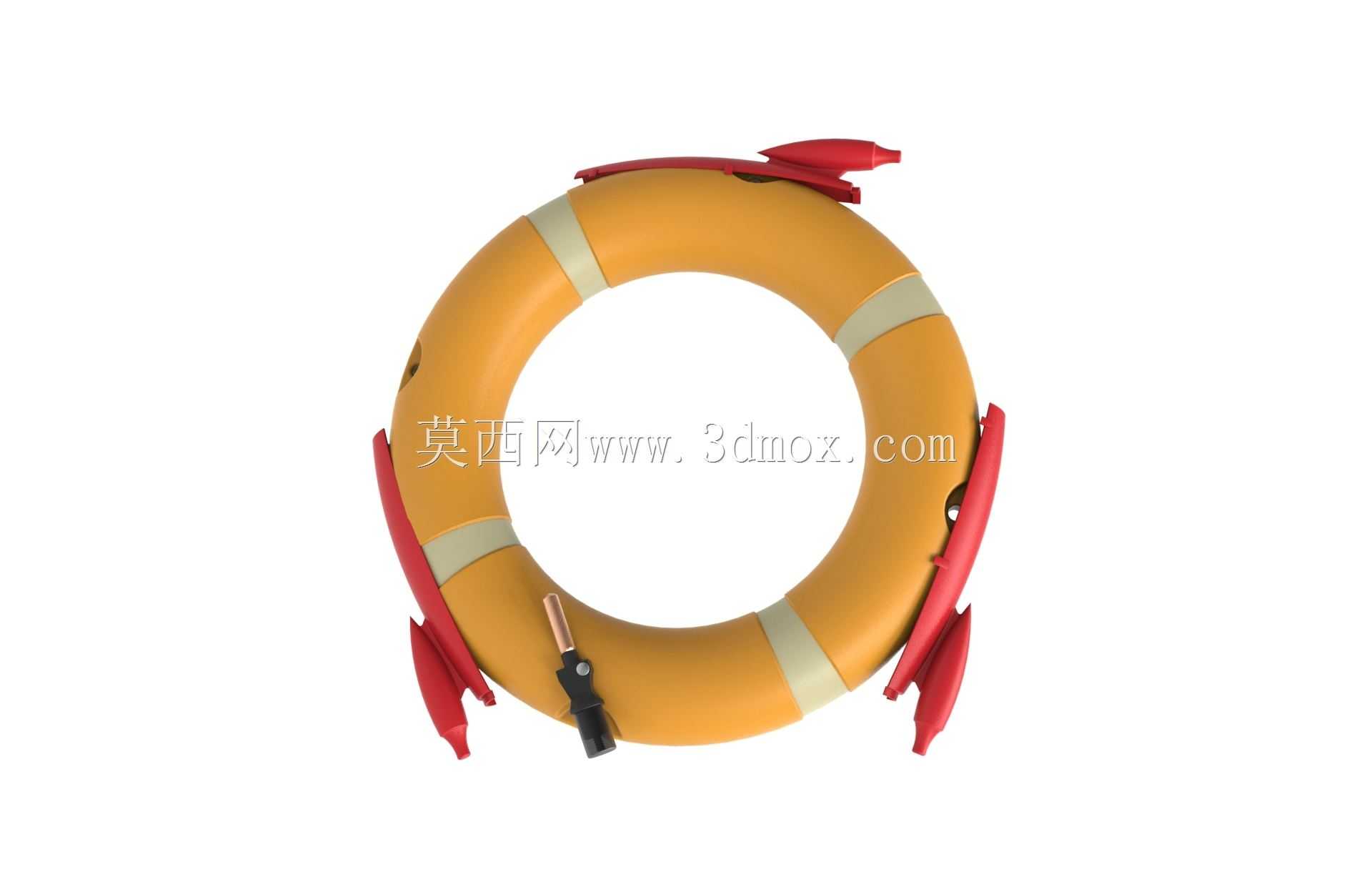

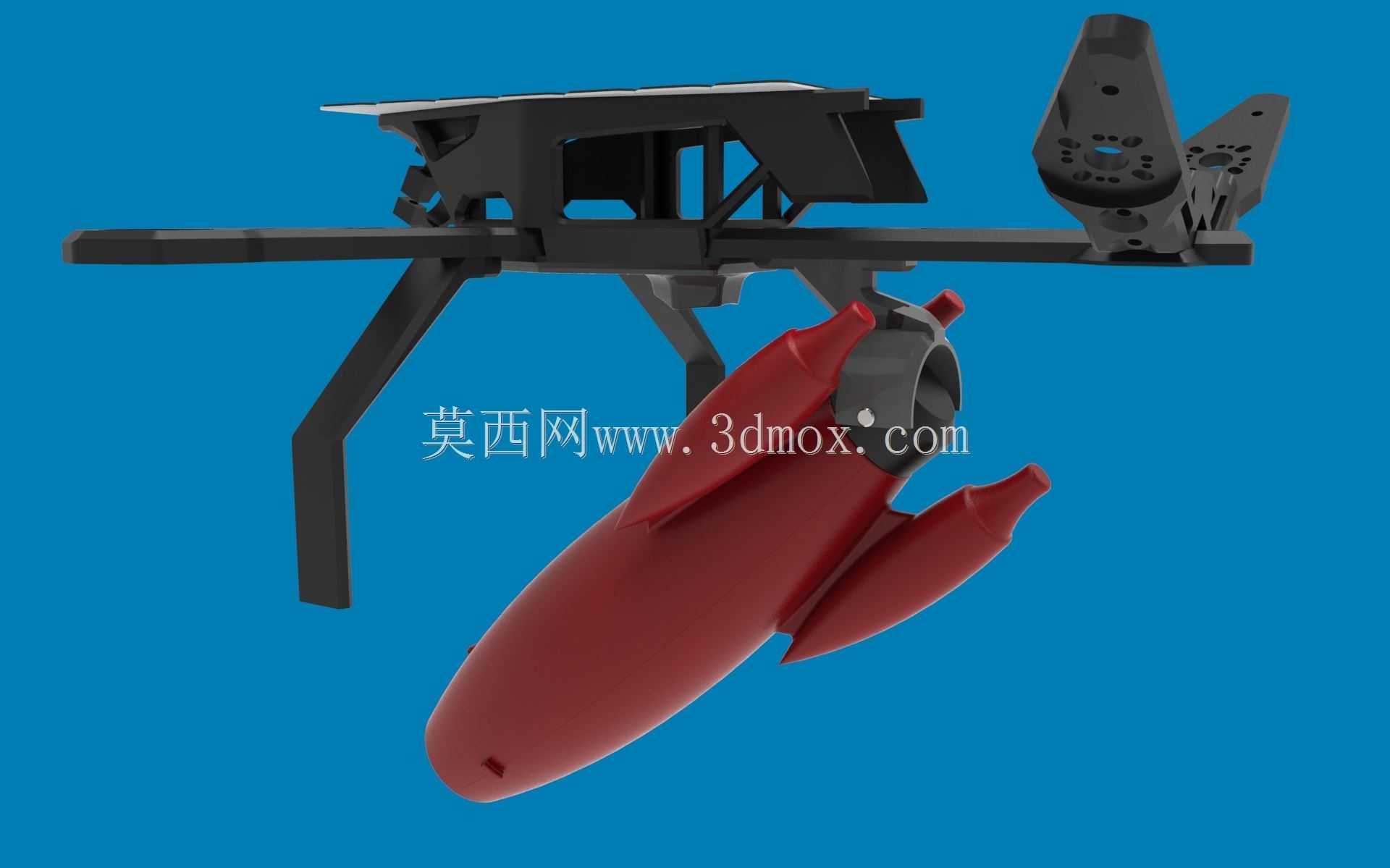

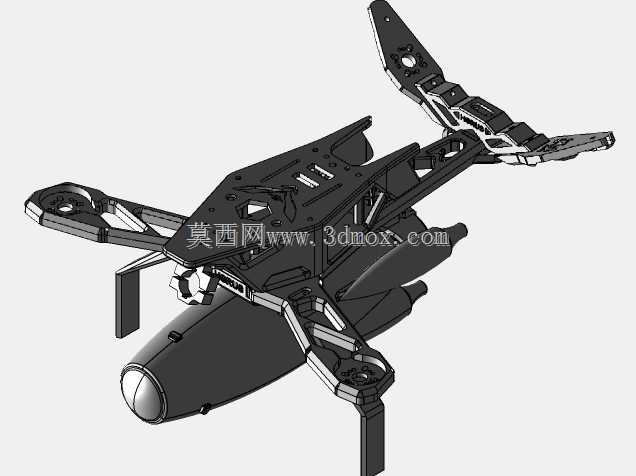

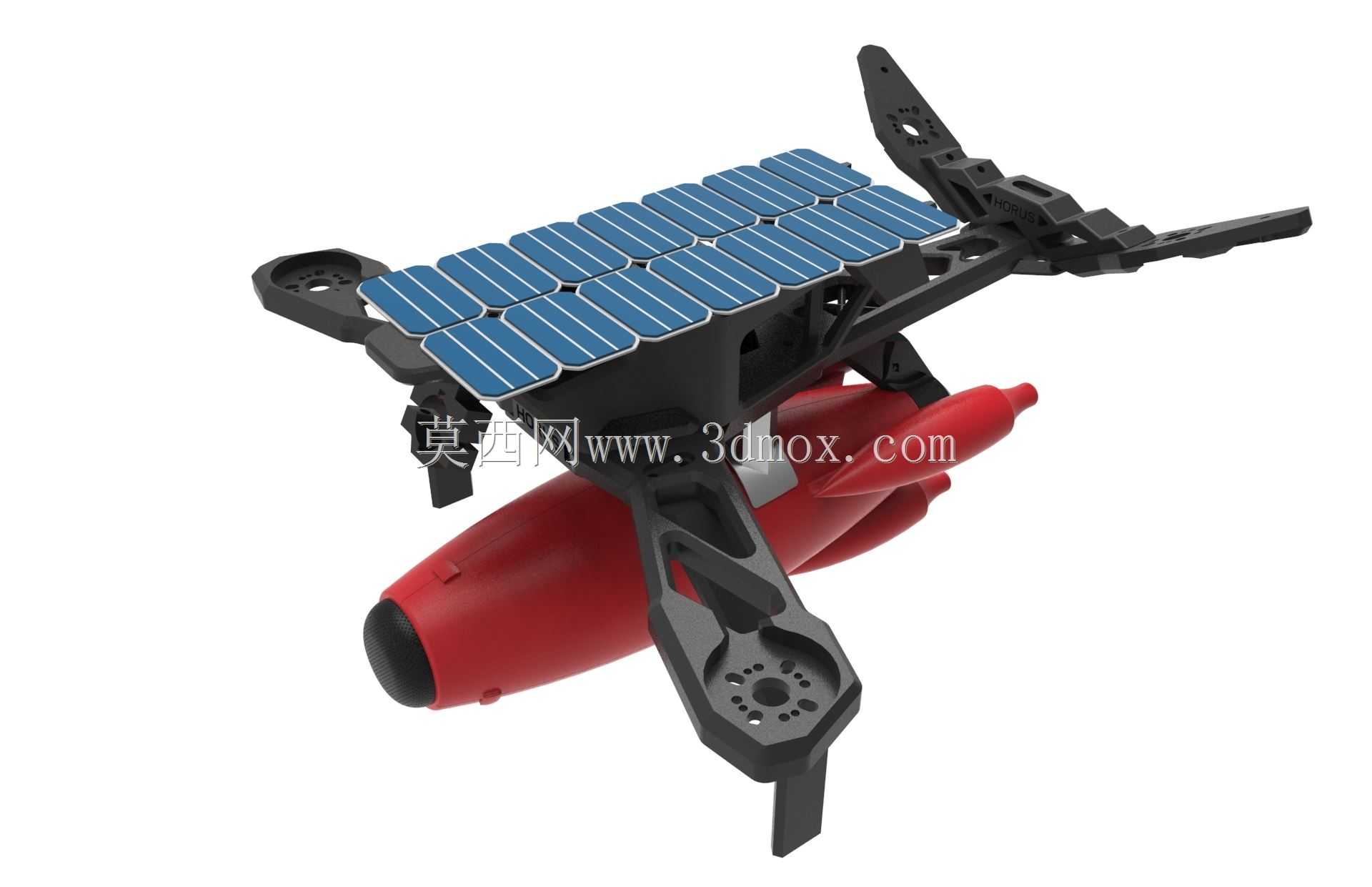

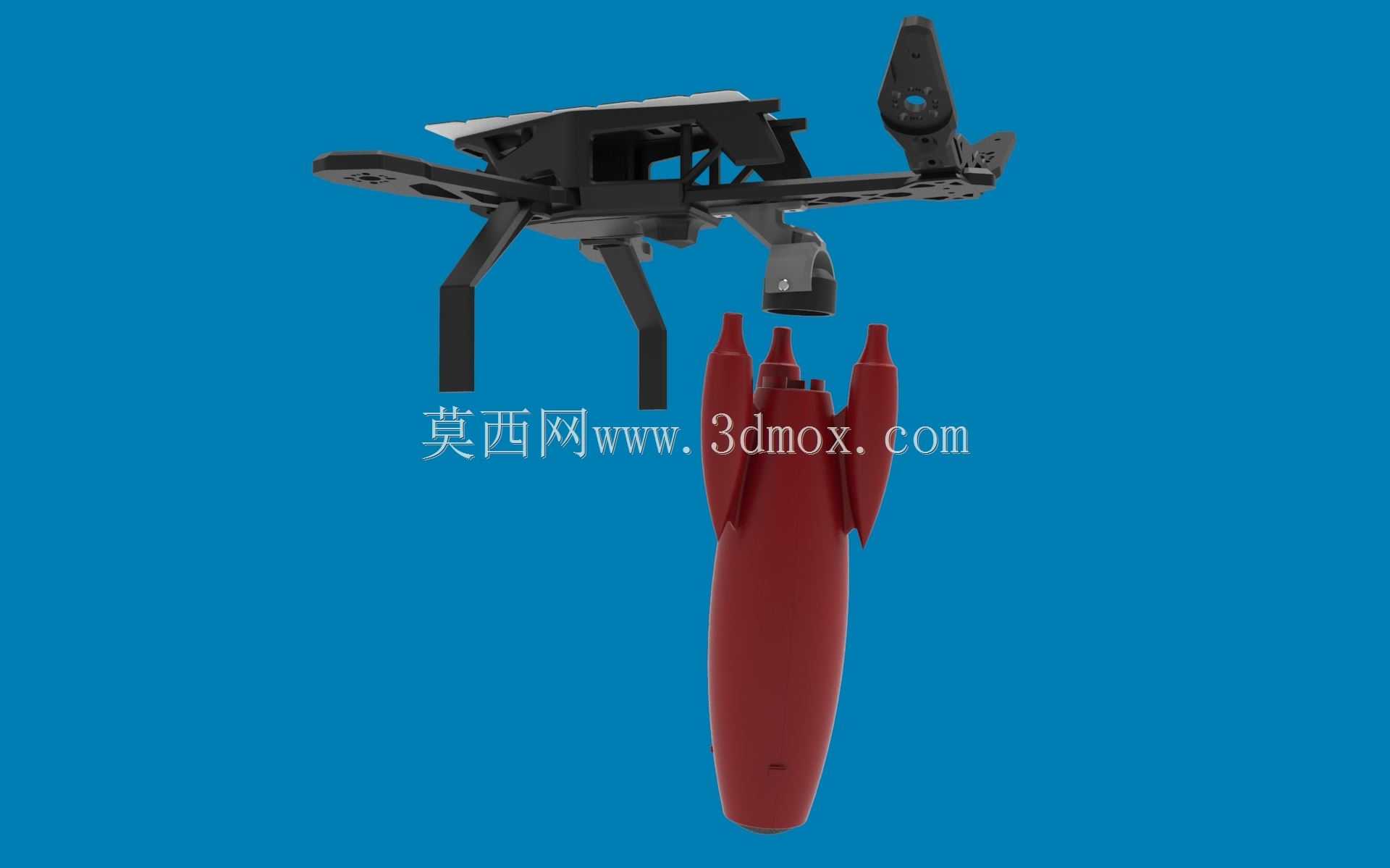

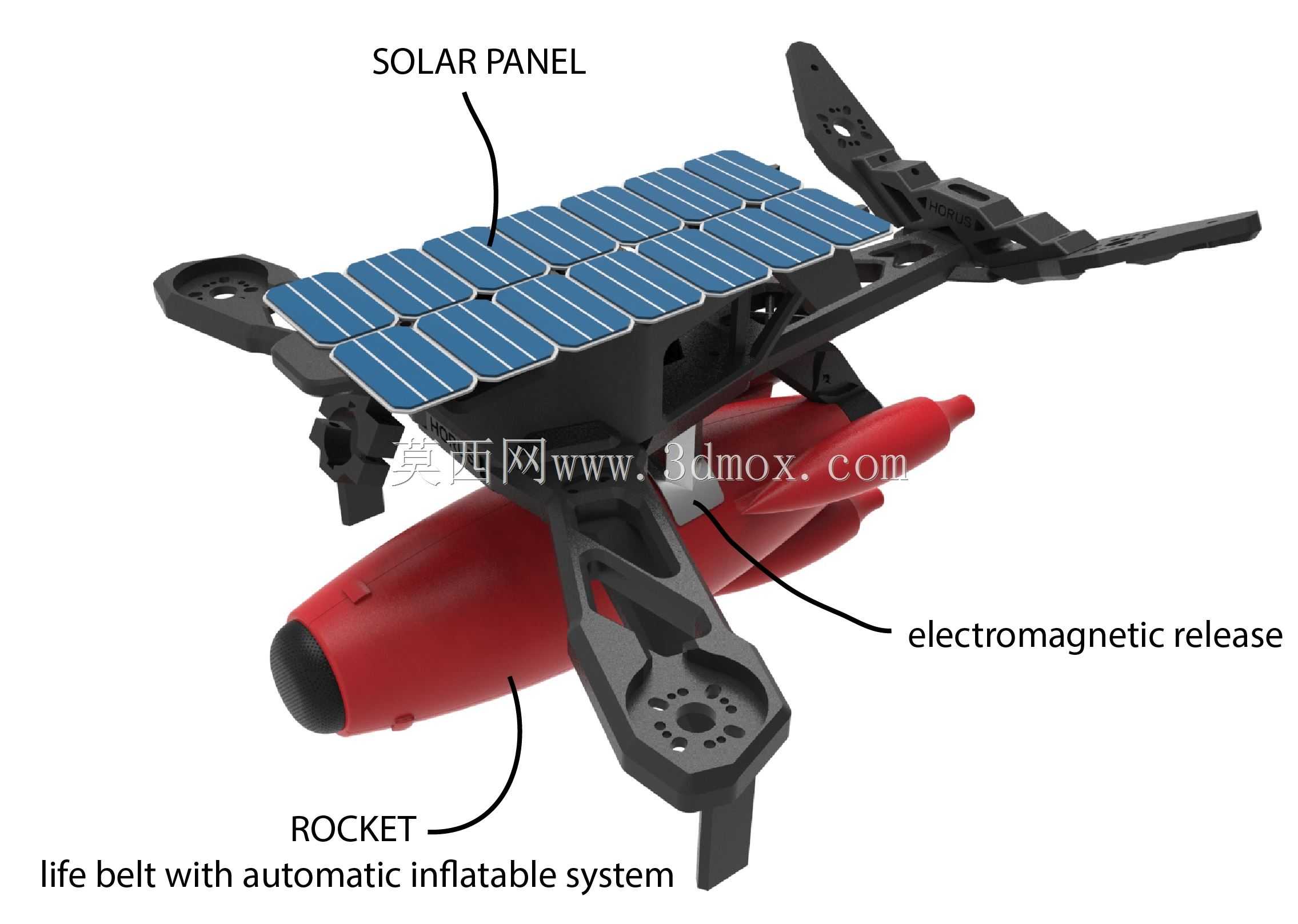

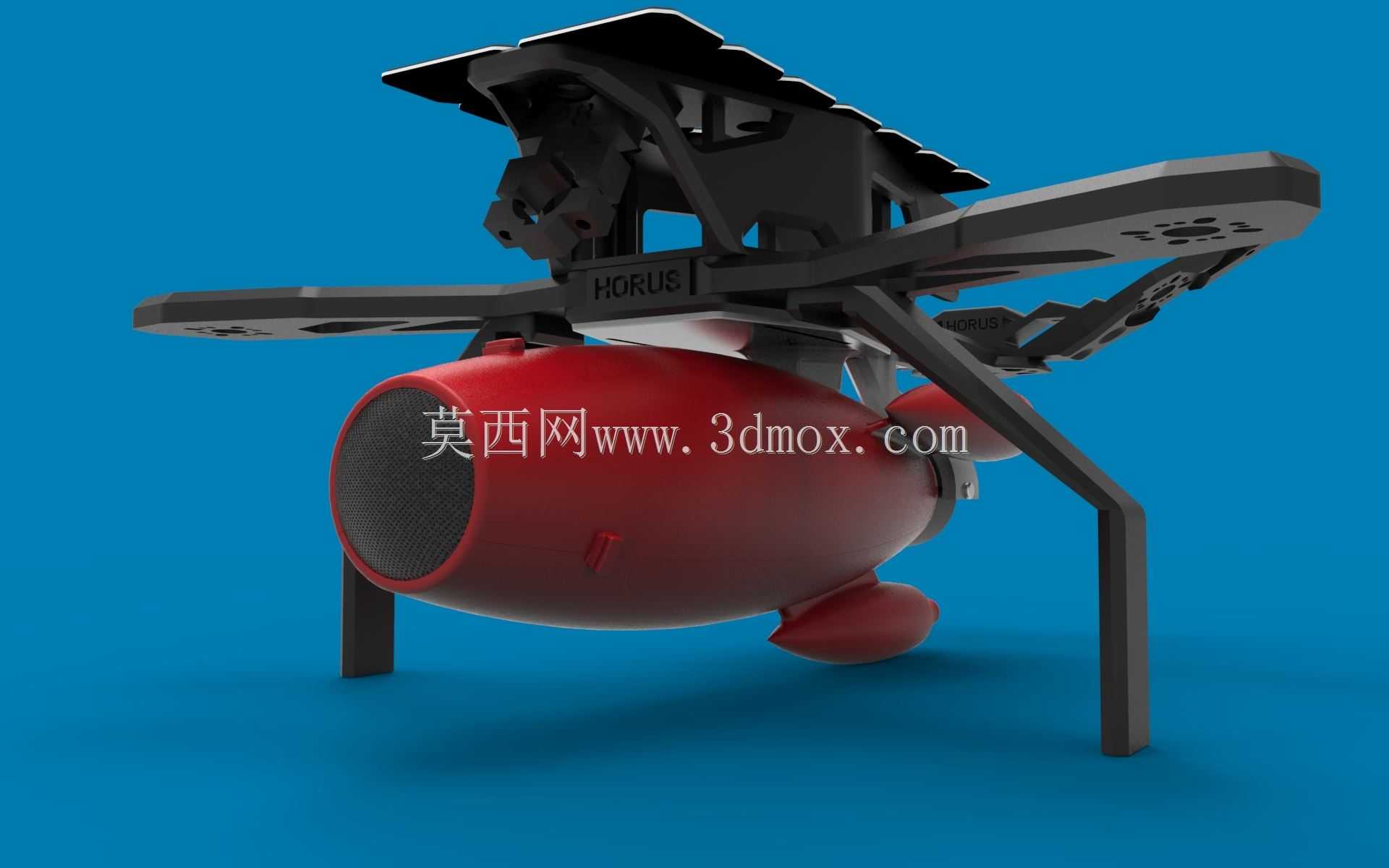

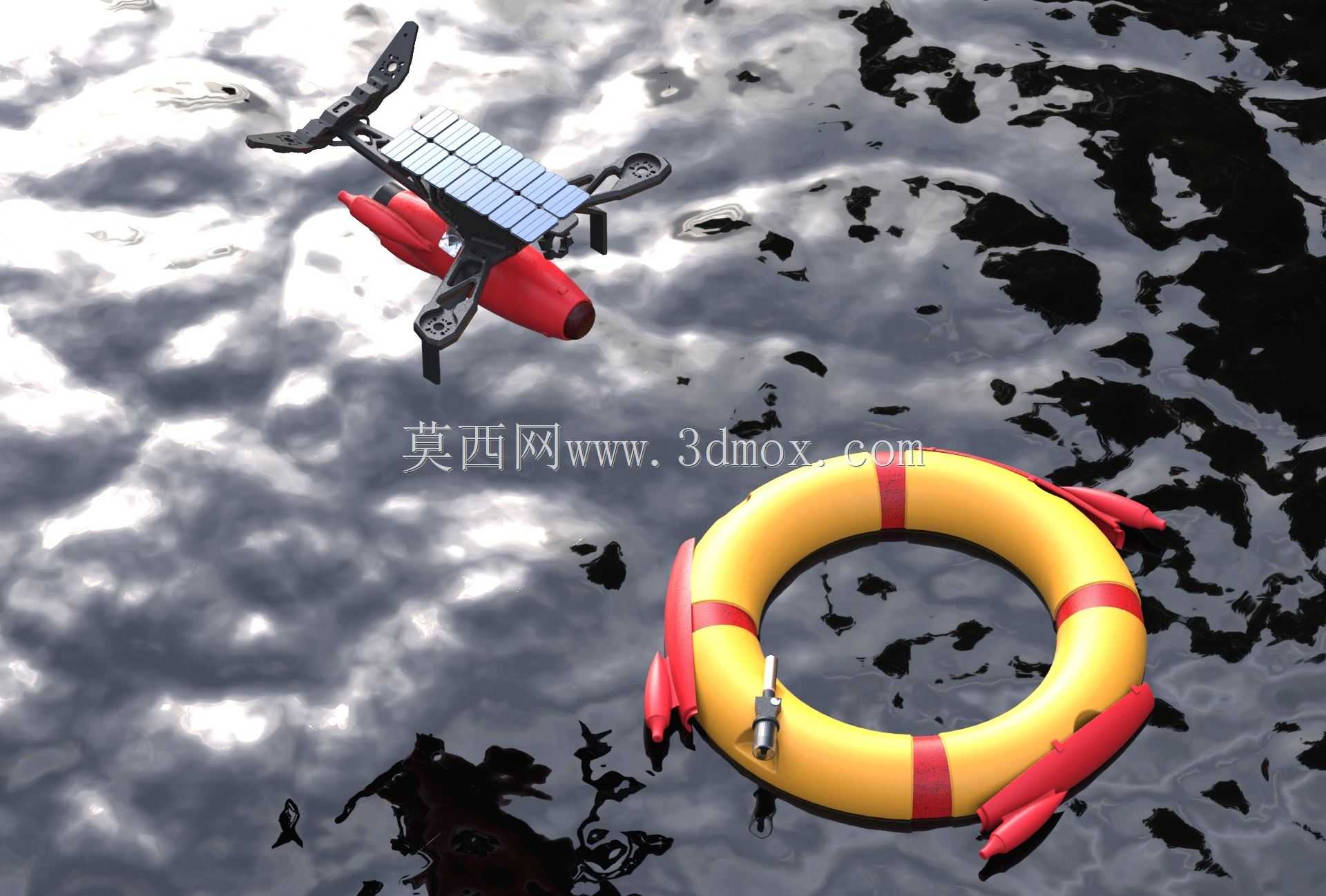

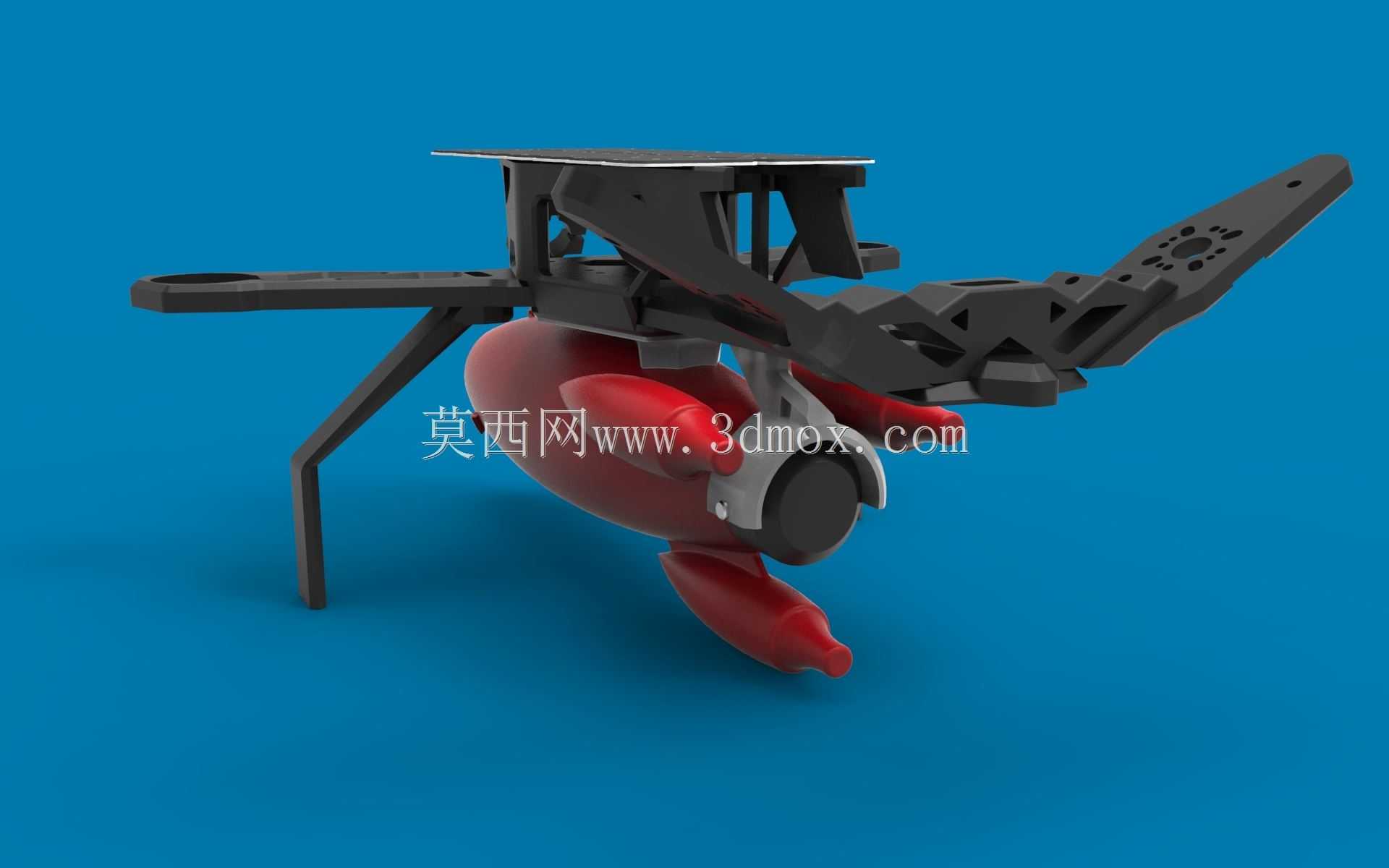

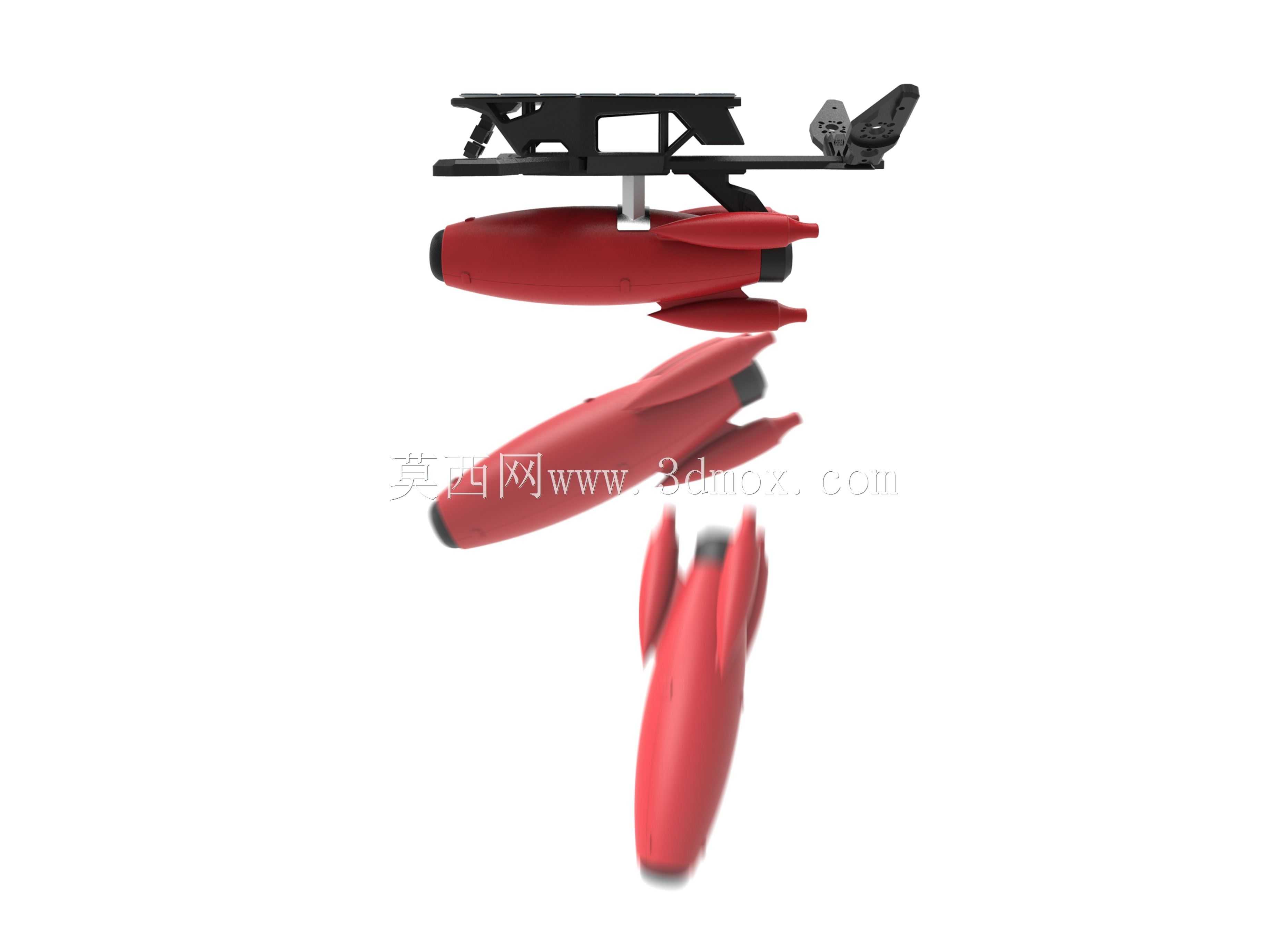

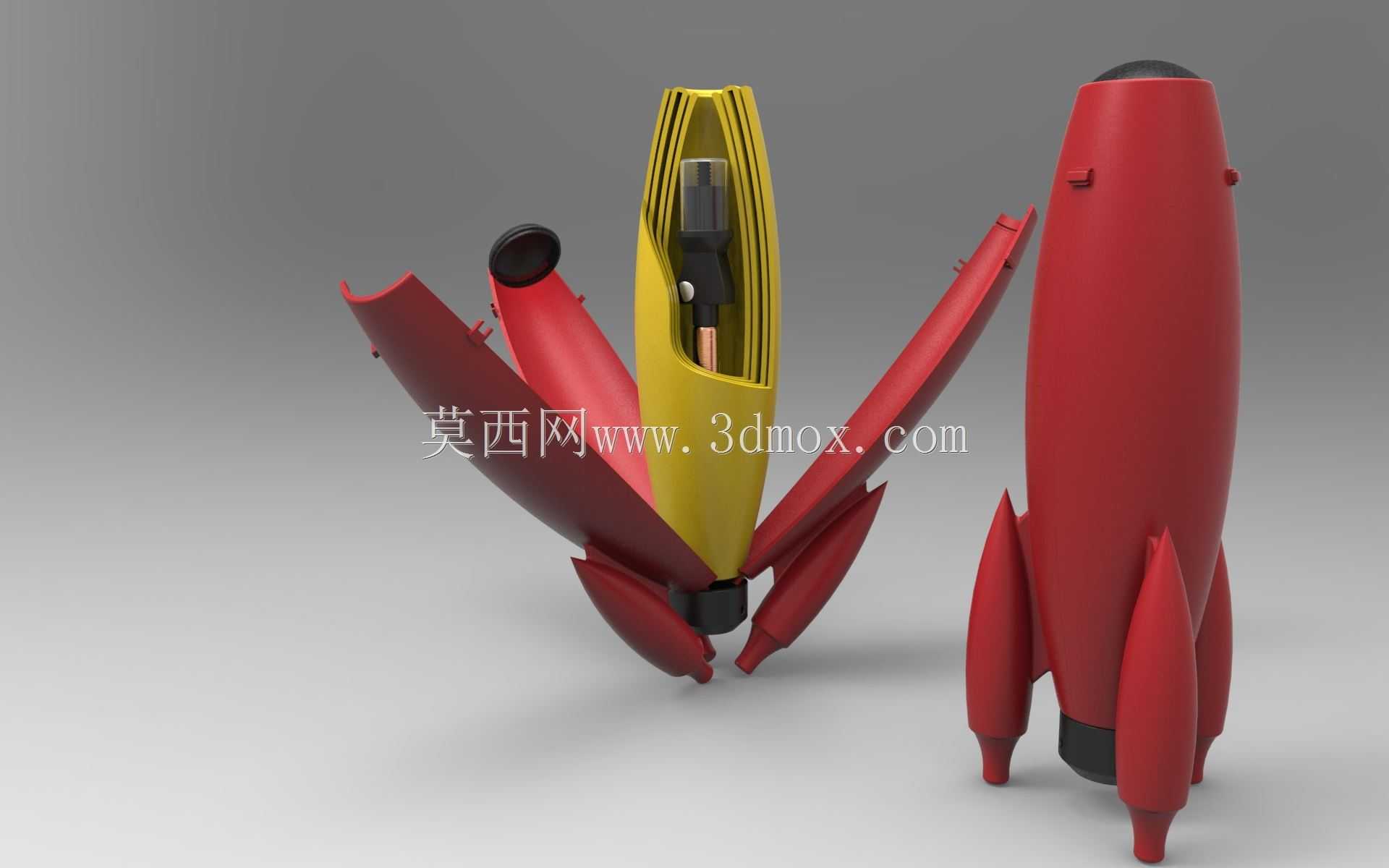

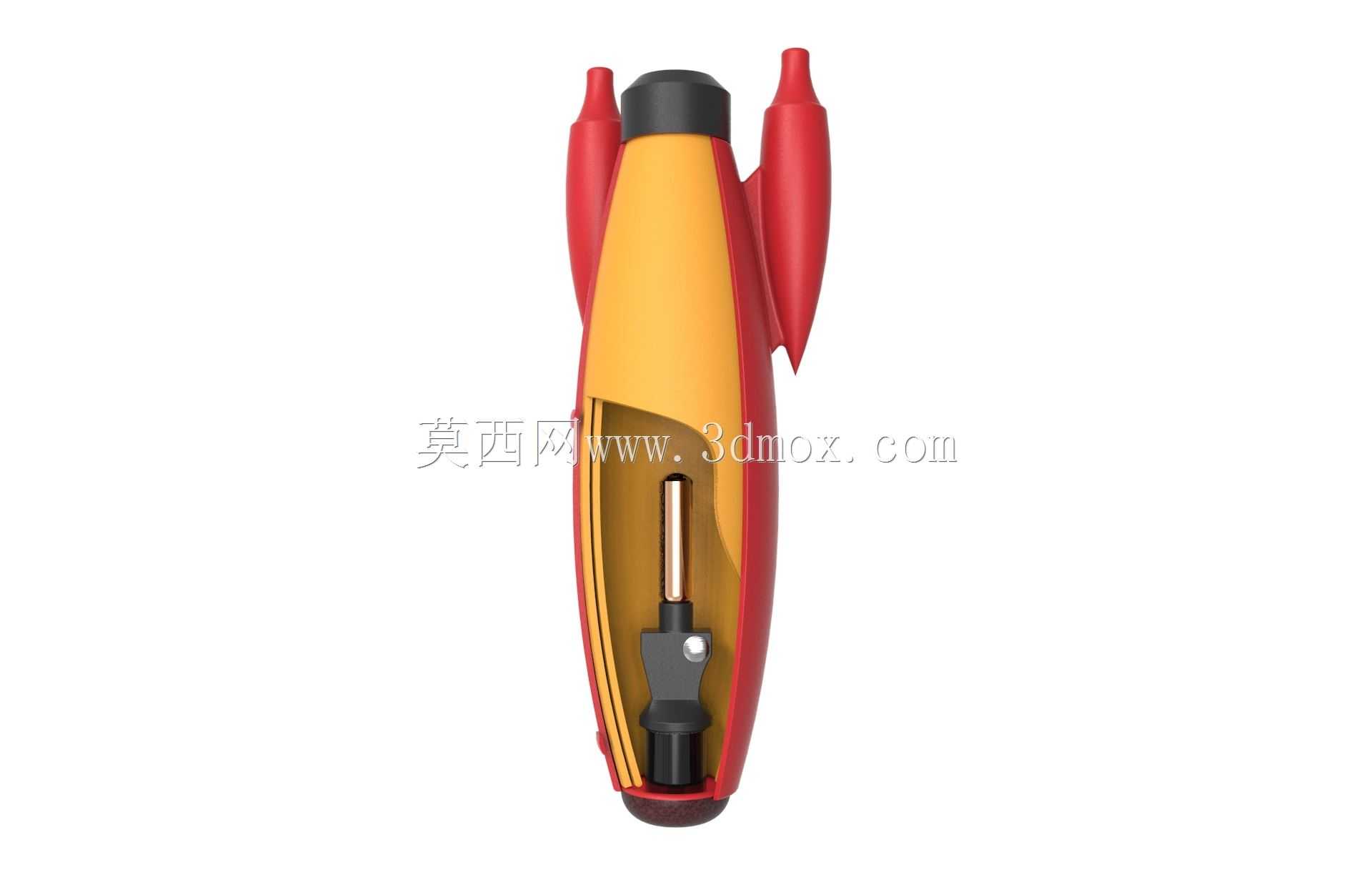

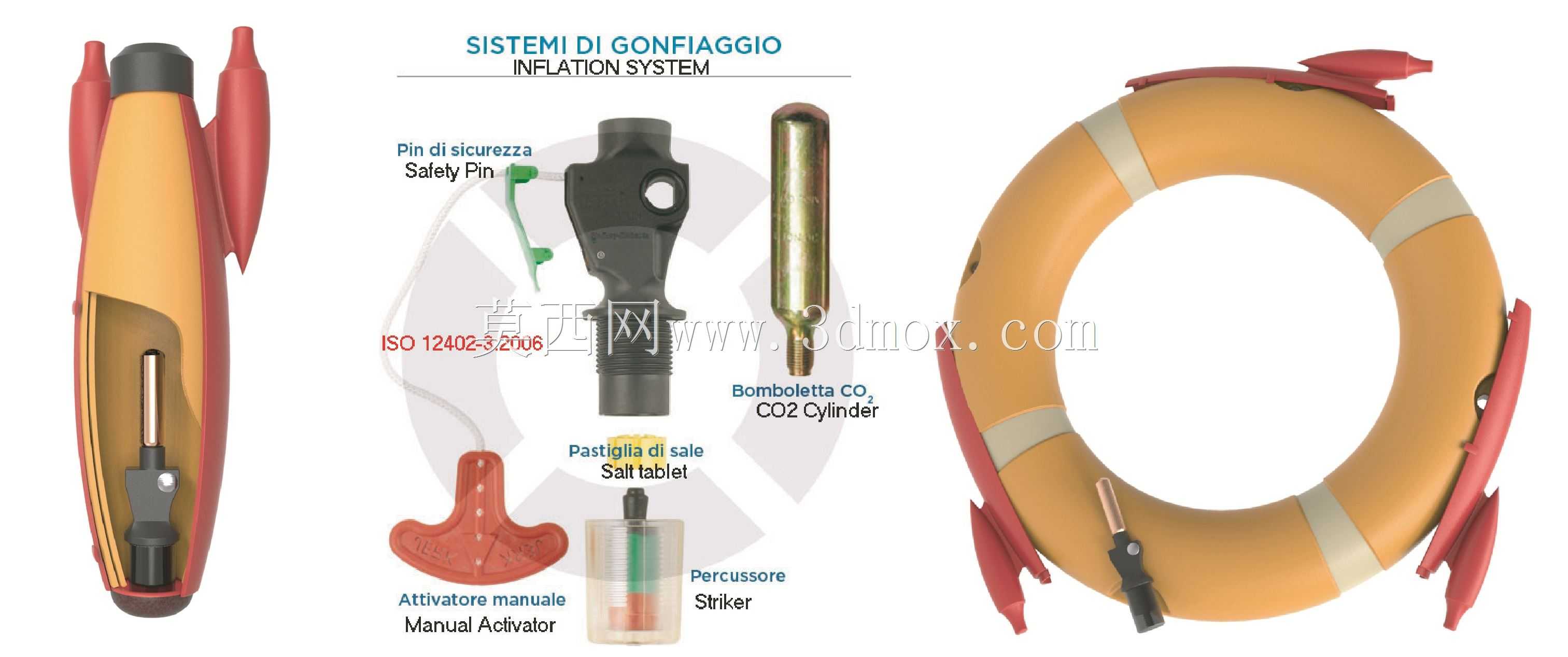

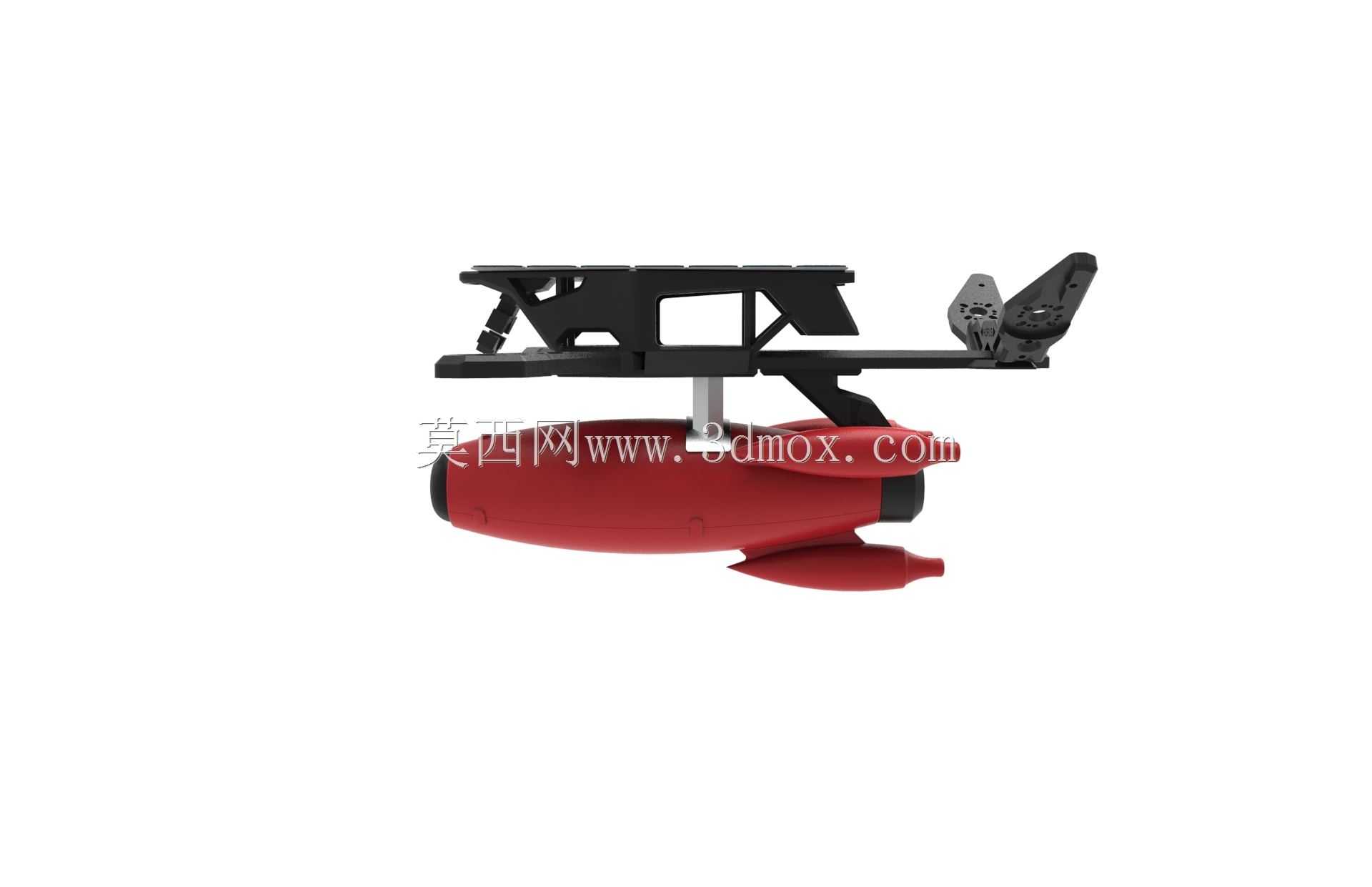

这套挂载方案的核心设计逻辑，是解决近岸水域救援场景下，救援人员无法快速抵达遇险人员身边的痛点——传统抛投器受人力投掷距离、风向干扰限制，有效覆盖范围往往不足30米，且落点精度受操作人员经验影响极大，而搭载该抛投救生装置的多旋翼无人机，可在2分钟内完成100米范围内的遇险人员抵近，不受浅滩、礁石、湍流等地形限制，大幅压缩救援响应窗口。从结构设计层面看，挂载组件采用快拆式连接座与无人机底部机架适配，安装边界严格控制在无人机起落架内侧空间，横向突出量不超过机架宽度的15%，避免飞行过程中产生额外气动阻力，同时保证起降阶段挂载装置不会与地面发生剐蹭。挂载主体分为两个功能单元：上部为电磁锁止释放机构，下部为集成自动充气组件的救生浮具。电磁锁止机构采用通电吸合、断电释放的失效安全设计，当飞控系统触发释放指令或机载供电出现异常时，锁止销会在弹簧作用下自动缩回，释放救生浮具，避免装置卡滞导致救援失效。救生浮具主体采用折叠式环形救生圈结构，未释放状态下整体呈流线型柱状，外部包裹高强度防水织物外壳，内置压缩二氧化碳气瓶与浸水触发式充气阀，一旦浮具接触水面，充气阀会在3秒内完成气瓶刺破，将环形浮体完全撑开，提供不小于150牛的静浮力，可同时承载两名成年遇险人员的体重。浮体外侧对称布置四个缓冲导流头，既可以降低浮具落水时的冲击力，避免弹开后偏离遇险人员位置，也能在水面漂浮时减少水流对浮具的冲击，保持浮体姿态稳定。设计过程中重点校核了挂载状态下的整机重心位置，整套挂载组件重量控制在1.2千克以内，重心与无人机原有重心的偏移量不超过5毫米，避免挂载后无人机飞行姿态控制难度上升，同时预留了标准的舵机接线端口，可直接适配主流多旋翼无人机的飞控输出通道，无需额外改装控制电路。针对沿海、内河等不同救援场景的需求，浮体表面采用高可见度橙黄配色并贴有反光标识，即使在雾天、夜间等低能见度环境下，救援人员与遇险人员也能快速识别浮具位置。整套装置的结构件全部采用耐腐蚀的工程塑料与阳极氧化铝材制作，可适应高盐雾、高湿度的水域作业环境，日常存放时可将折叠状态的浮具与挂载座整体收纳，无需拆解，接到救援指令后可在1分钟内完成与无人机的挂载连接，满足应急救援的快速响应要求。
