四旋翼无人飞行器机架结构设计方案

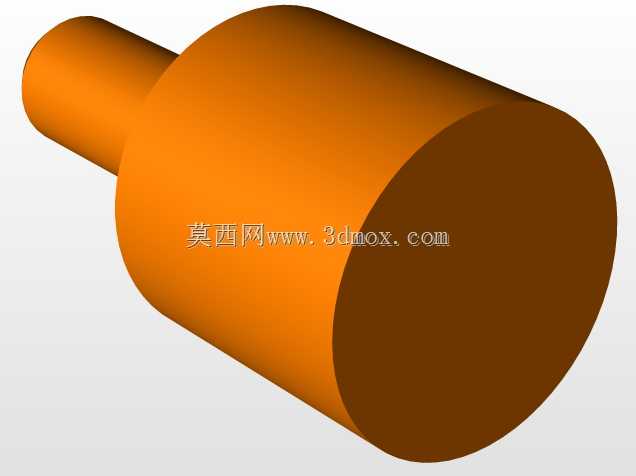

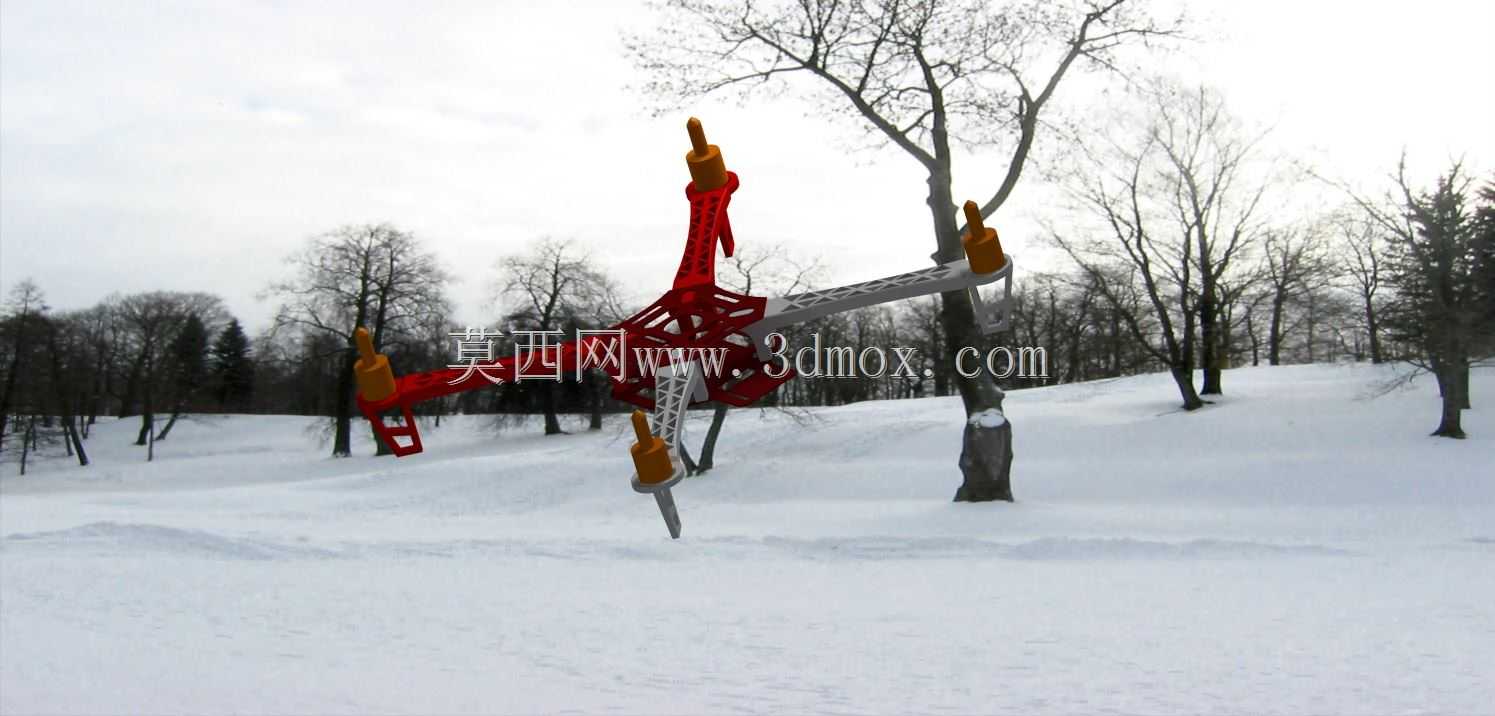

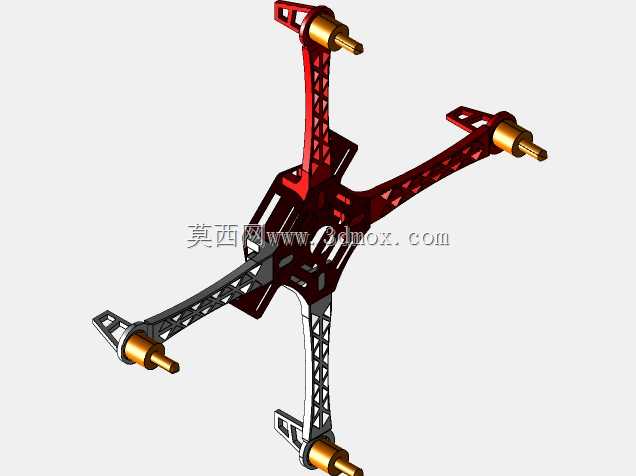

这套四轴飞行器机架采用对称式X型布局设计，核心承载结构选用高强度工程塑料一体成型的中心基座，四个机臂从中心基座向外辐射延伸，相邻机臂夹角保持90度，保证旋翼转动时的力矩平衡，避免飞行过程中出现偏航力矩偏差。机臂与中心基座的连接位置设置了定位卡槽与快拆锁紧结构，日常收纳时可快速拆卸机臂缩小收纳体积，外场作业时无需额外工具即可完成组装，机臂末端预留了标准电机安装孔位，适配市面上主流的22系列、23系列外转子无刷电机，安装孔距兼容16mm、19mm两种通用规格，电机安装面与机臂轴线保持垂直，确保旋翼旋转平面与机身水平面平行，降低飞行时的动力损耗。

从实际应用场景来看，这类机架可适配航拍测绘、农林植保、电力巡检等多种作业需求，中心基座上方预留了飞控板、GPS模块、电池舱的安装空间，飞控安装位设置了减震柱安装孔，可通过橡胶减震柱隔离电机转动带来的高频振动，避免振动传递到飞控的惯性测量单元，影响飞行姿态解算精度。电池舱位于中心基座正下方，可根据续航需求适配3S、4S规格的锂聚合物电池，电池绑带预留槽宽度为20mm，兼容常规的尼龙魔术绑带固定，重心位置设计在机架几何中心下方，提升飞行过程中的姿态稳定性，降低抗风调试难度。

机臂采用镂空减重设计，在保证结构抗弯强度的前提下尽可能降低机身自重，经受力校核，单根机臂可承受最大5kg的垂直方向载荷，满足搭载小型云台、作业载荷的承重需求，机臂内部预留了电调走线槽，可将电机与电调的连接导线内嵌在机臂内部，避免飞行过程中导线外露产生风阻，同时防止导线被旋翼剐蹭造成飞行故障。机架起落部分采用一体化延伸式支脚，从机臂末端向下延伸形成支撑结构，支脚底部预留了防滑缓冲垫安装位，降落时可吸收地面冲击，保护机身搭载的电子设备与任务载荷，支脚高度预留了35mm的离地间隙，可搭载最大高度30mm的云台相机，避免起降过程中镜头接触地面造成损坏。

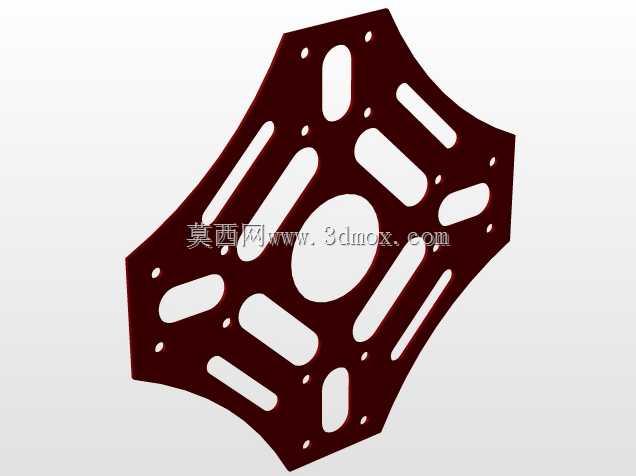

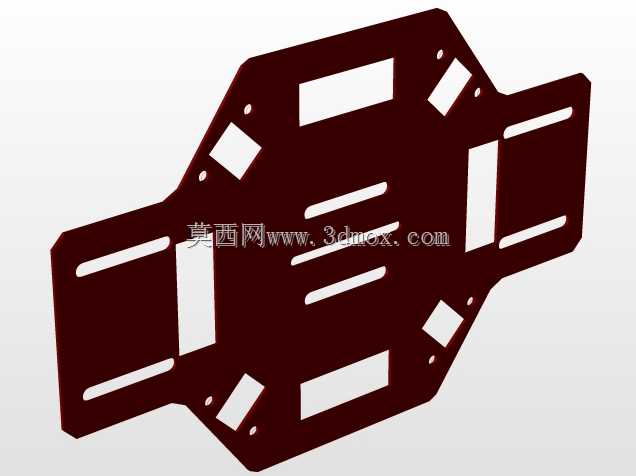

整套机架的安装边界充分考虑了通用配件的适配性，中心基座的上层安装板预留了M3规格的通用安装孔，孔位间距兼容主流飞控、图传、接收机的安装尺寸，无需额外打孔即可完成配件组装，机臂长度设计为220mm，搭配10寸螺旋桨时相邻旋翼不会发生打桨干涉，整机对角线轴距为450mm，在保证飞行稳定性的同时兼顾了机动性，可满足日常休闲飞行、行业作业改装等不同场景的使用需求。
