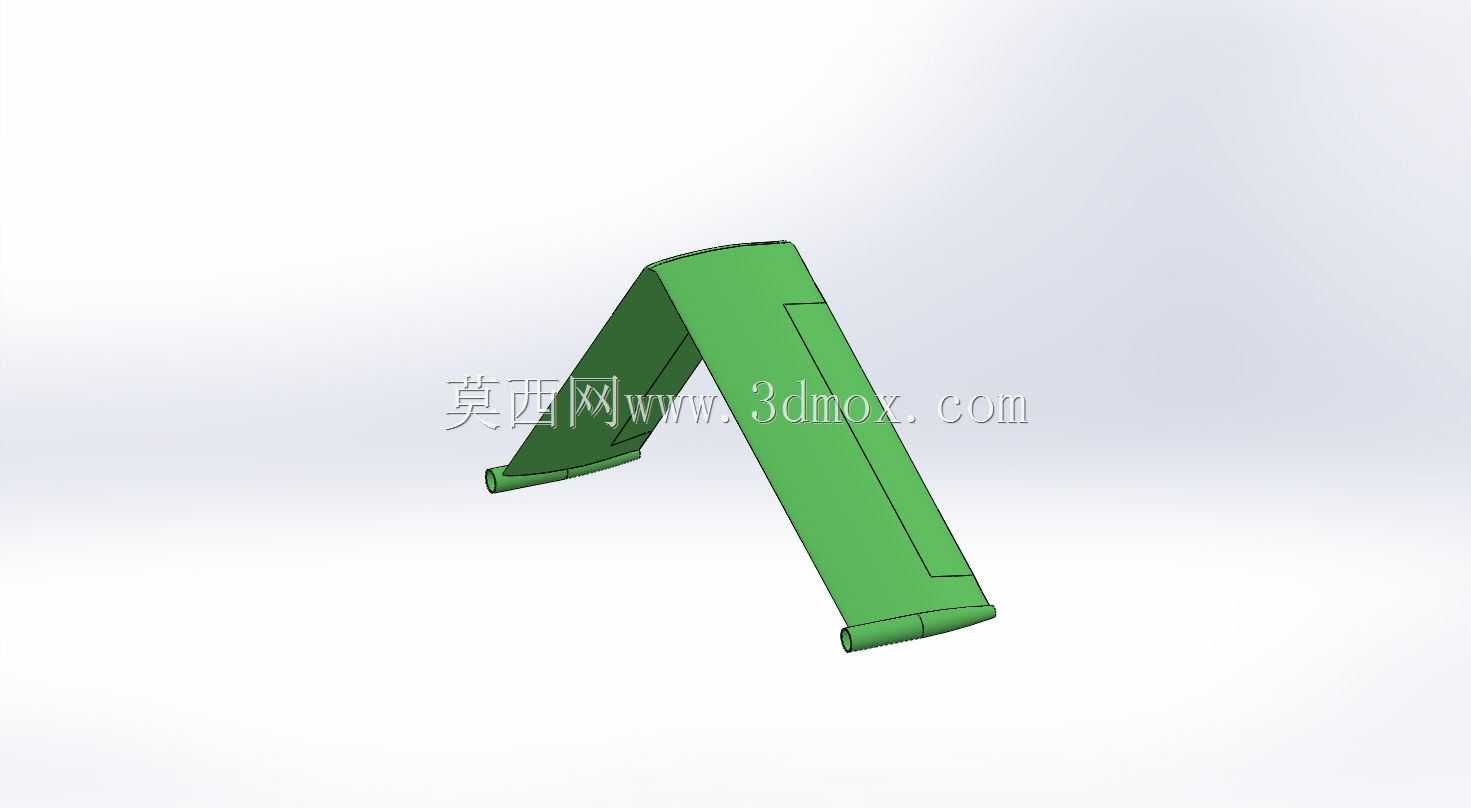

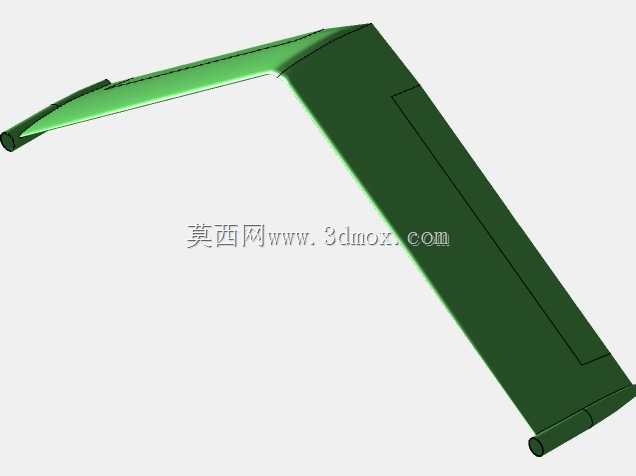

无人机V型尾翼结构设计方案

这款V型尾翼结构主要适配小型固定翼跟踪类无人机，在低空巡检、航测作业场景中，这类尾翼布局相比常规十字尾翼，能有效减少尾翼结构的气动干扰，同时降低整机尾部结构重量。从实际使用场景来看，搭载该尾翼的无人机多执行长航时低空跟踪任务，尾翼需要兼顾俯仰与航向操纵的双重功能，设计时将两个尾翼面呈V字形夹角布置，每个尾翼面同时承担升降舵与方向舵的操纵效用，当两个舵面同向偏转时实现俯仰操纵，反向差动偏转时实现航向操纵，相比传统尾翼减少了一套操纵舵面的结构重量，也降低了尾部的气动阻力。

设计过程中首先考虑了安装边界，尾翼根部的连接座采用卷边结构设计，能够直接卡入机身尾部的安装卡槽，不需要额外设计复杂的连接支架，安装时只需要在卡槽处涂覆结构胶并配合两颗定位螺丝即可完成固定，整体安装公差控制在0.2mm以内，保证尾翼安装后不会出现气动面偏移的问题。尾翼的翼面采用薄翼型设计，翼面厚度从根部到梢部逐渐递减，根部厚度为8mm，梢部厚度为2mm，既保证了翼面的结构强度，又能减少高速飞行时的翼面阻力。翼面表面做了流线型修型，边缘做了R1的圆角处理，避免飞行过程中出现翼尖涡流带来的额外阻力。

从功能特性来看，该尾翼的舵面偏转角度范围设置为上下各15度，差动偏转时的角度差最大可达20度，能够满足小型无人机在低空低速飞行时的操纵灵敏度需求，在遇到侧风干扰时，差动舵面能够快速响应修正航向，保证飞行轨迹的稳定性。尾翼的整体重量控制在120g以内，采用轻质工程塑料注塑成型的工艺方案即可实现批量生产，翼面内部设置了两条纵向加强筋，从根部一直延伸到翼梢位置，能够承受飞行过程中最大5g的机动过载，不会出现翼面变形的问题。

在实际装机测试中，该V型尾翼相比同尺寸的常规尾翼，能够让整机的巡航阻力降低约8%，对应的航时提升约6%，同时尾部的雷达反射截面积更小，适合执行需要一定隐蔽性的跟踪任务。尾翼的维护也十分便捷，当翼面出现磕碰损伤时，只需要松开根部的两颗定位螺丝即可快速更换整个尾翼组件，不需要拆解机身尾部的其他结构，能够大幅缩短外场作业的维护时间。设计时还考虑了不同动力配置的适配性，尾翼的安装位置距离螺旋桨桨盘的距离预留了150mm的安全间隙，不管是尾推式还是腰推式的动力布局，都不会出现螺旋桨气流直接冲击尾翼根部造成结构振动的问题，同时这个间隙也能避免螺旋桨脱落时打坏尾翼结构，提升飞行的安全性。
