多规格深沟球密封轴承结构设计

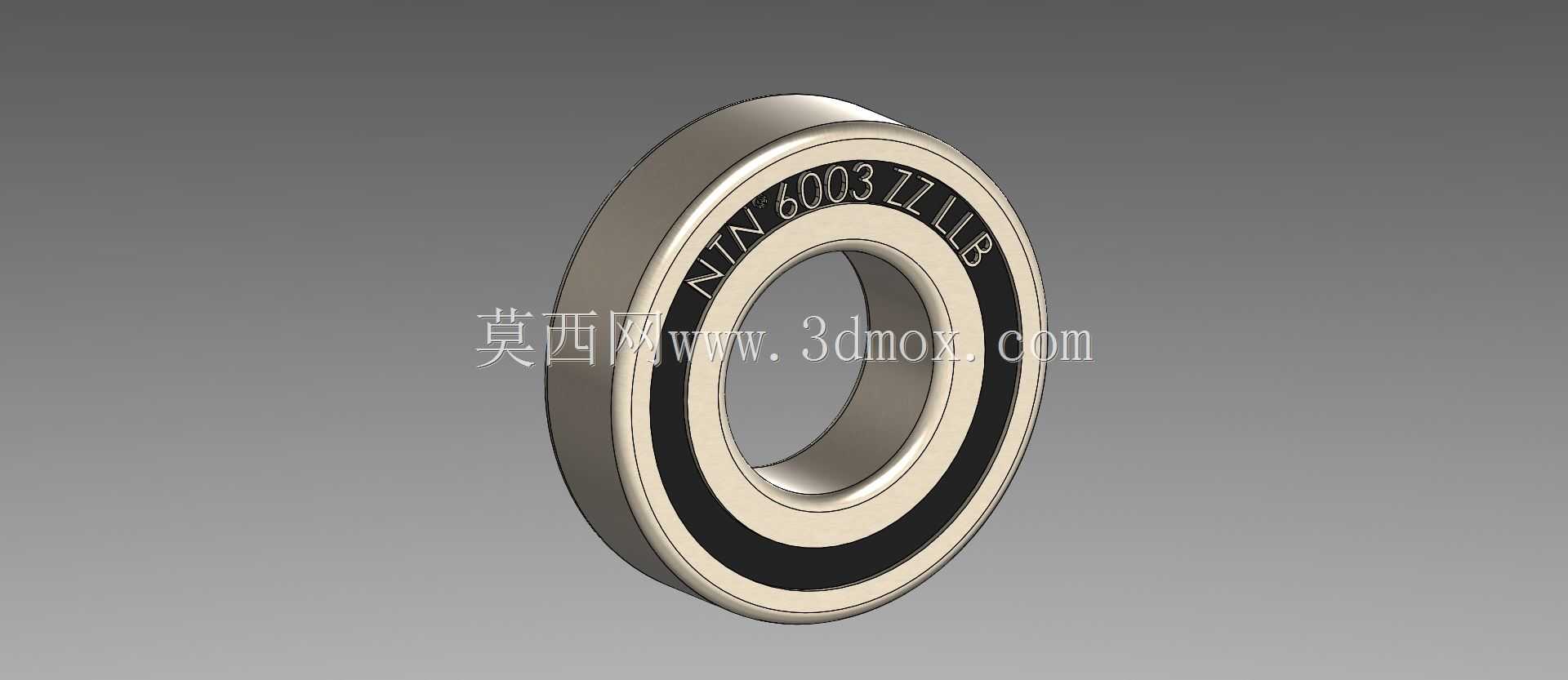

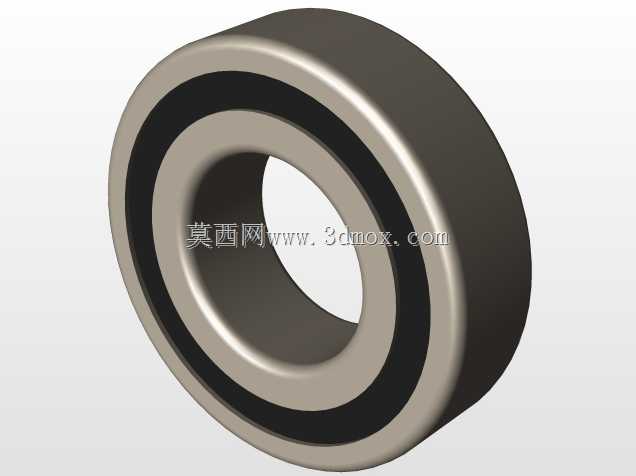

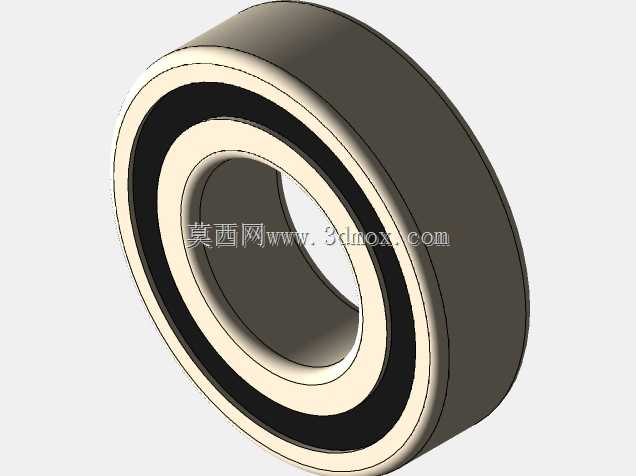

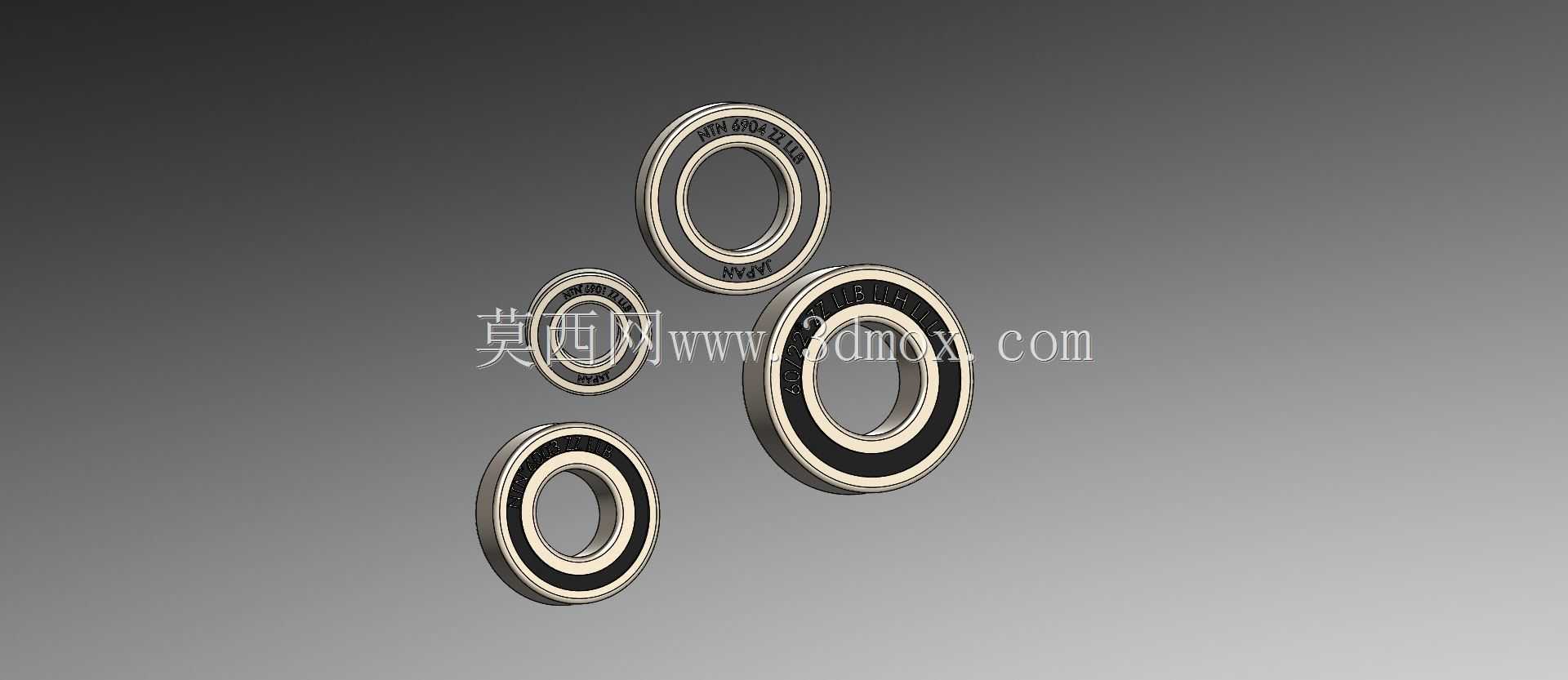

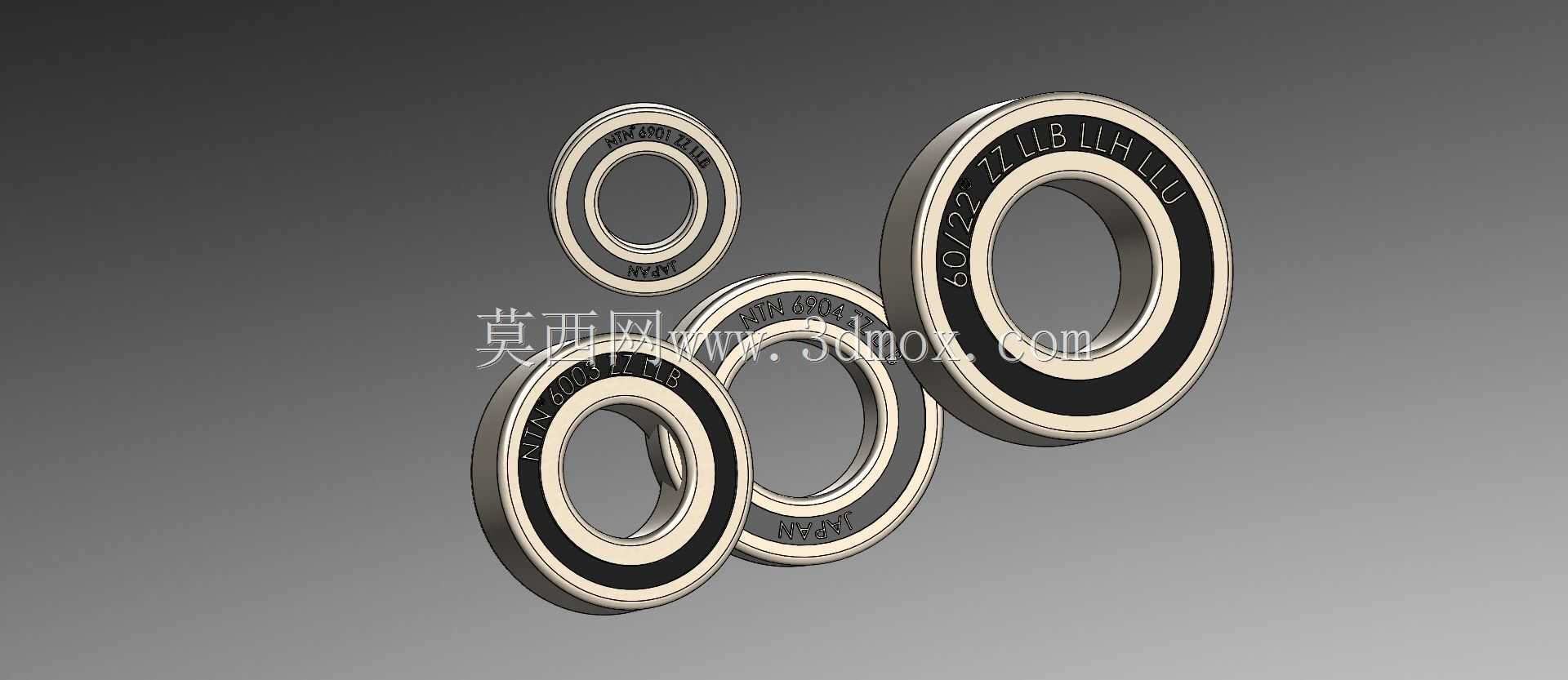

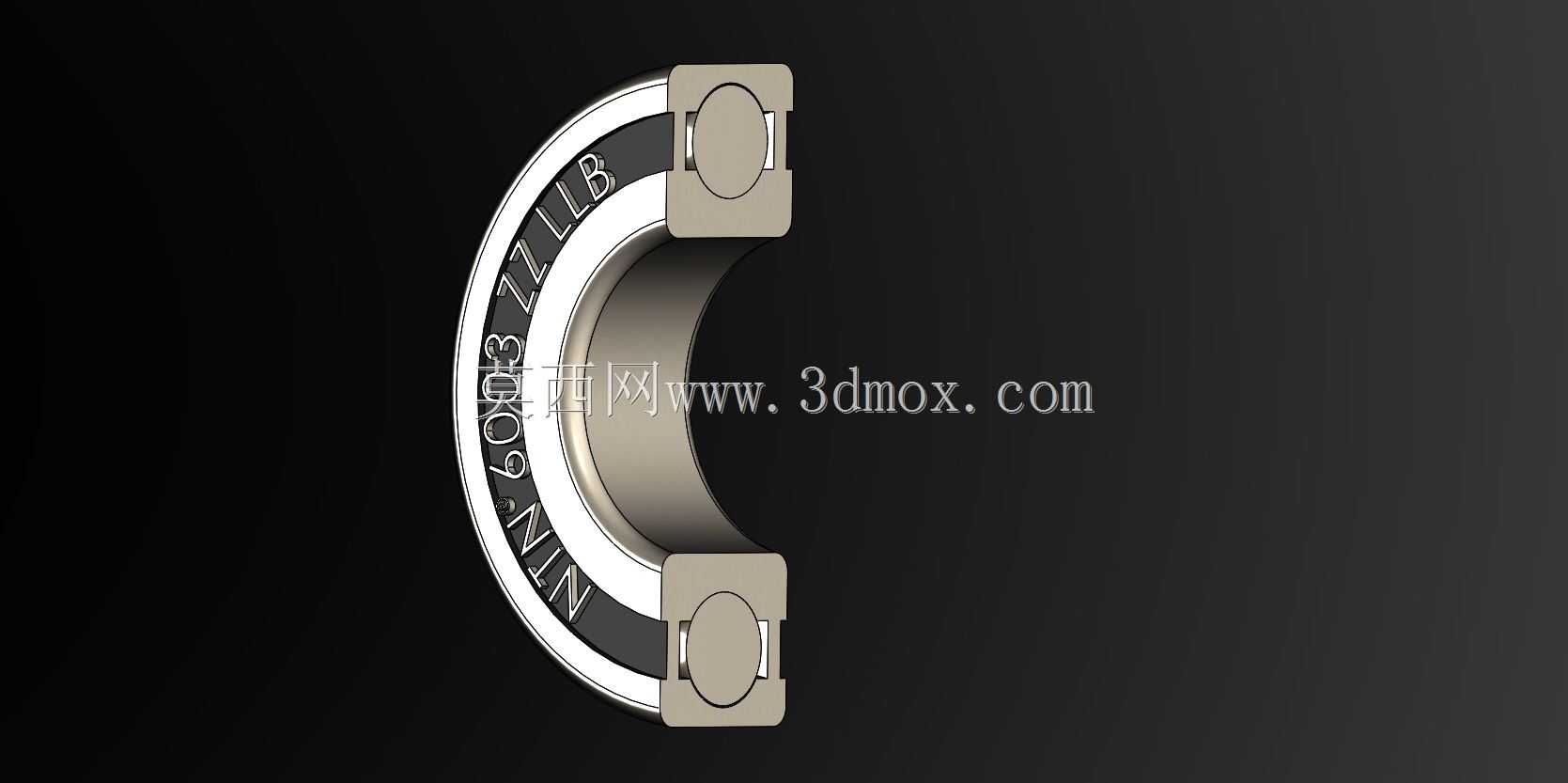

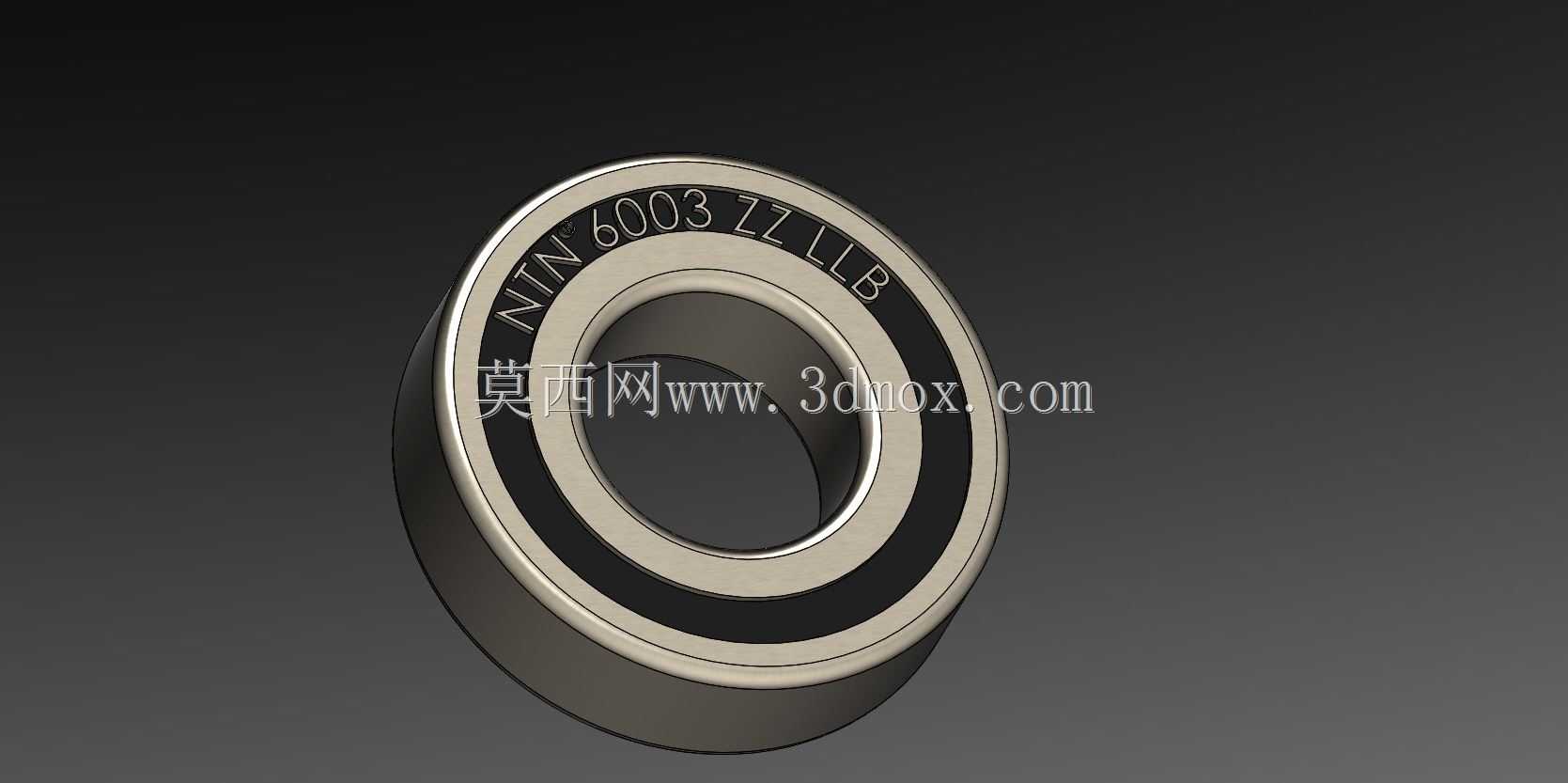

在常规传动结构的设计选型中，这类带双侧密封结构的深沟球轴承是应用覆盖范围极广的支撑部件，从普通民用机电设备的转轴支撑，到工业输送线的辊筒端部定位，再到小型动力输出单元的径向载荷承载场景，都能见到这类零件的身影。不同于开式轴承的外露滚道设计，这款轴承在内外圈的配合间隙处增设了接触式密封护罩，能有效阻隔外界粉尘、切削碎屑、喷淋水汽进入滚道内部，避免滚珠与滚道接触面出现磨粒磨损，同时也能减少内部润滑脂的外泄损耗，延长设备的维护周期，在多尘、有少量喷淋的车间工况下适配性更强。设计这类轴承模型时，首先要明确不同规格对应的安装边界：内圈孔径与配合轴颈采用基孔制过渡配合，外圈外径与安装座孔采用基轴制过渡配合，建模时需要严格控制内外圈的同轴度公差，滚道的圆弧曲率半径要与滚珠直径匹配，保证滚珠在滚道内的接触角处于合理区间，既能承受稳定的径向载荷，也能承载一定比例的轴向窜动力。不同尺寸规格的轴承对应不同的载荷承载上限，小尺寸型号多用于轻载高速的传动场景，比如小型风机、精密输送辊的支撑；大尺寸型号可适配中等载荷的动力传输场景，比如减速机输入轴、普通机床进给轴的端部支撑。建模过程中，密封护罩的卡槽结构是细节重点，卡槽开设在外圈的内侧壁，与内圈的密封挡边形成迷宫式配合间隙，既不会因为间隙过小导致运转时护罩与内圈发生摩擦生热，也不会因为间隙过大失去密封效果。滚珠的排布需要严格按照对应型号的保持架节圆直径均匀分布，保证运转过程中每个滚珠受力均匀，避免局部载荷集中导致的早期点蚀失效。从安装适配的角度看，这类密封轴承不需要额外加装外置密封端盖，能有效缩减安装座的轴向设计尺寸，让整体传动结构更加紧凑，对于安装空间受限的小型设备设计场景十分友好。在做装配干涉检查时，要注意预留轴承内圈随轴转动时的轴向窜动间隙，避免轴受热伸长后顶紧轴承内圈导致额外的附加载荷，影响轴承的实际使用寿命。
