单缸风冷手拉启动小型内燃机结构

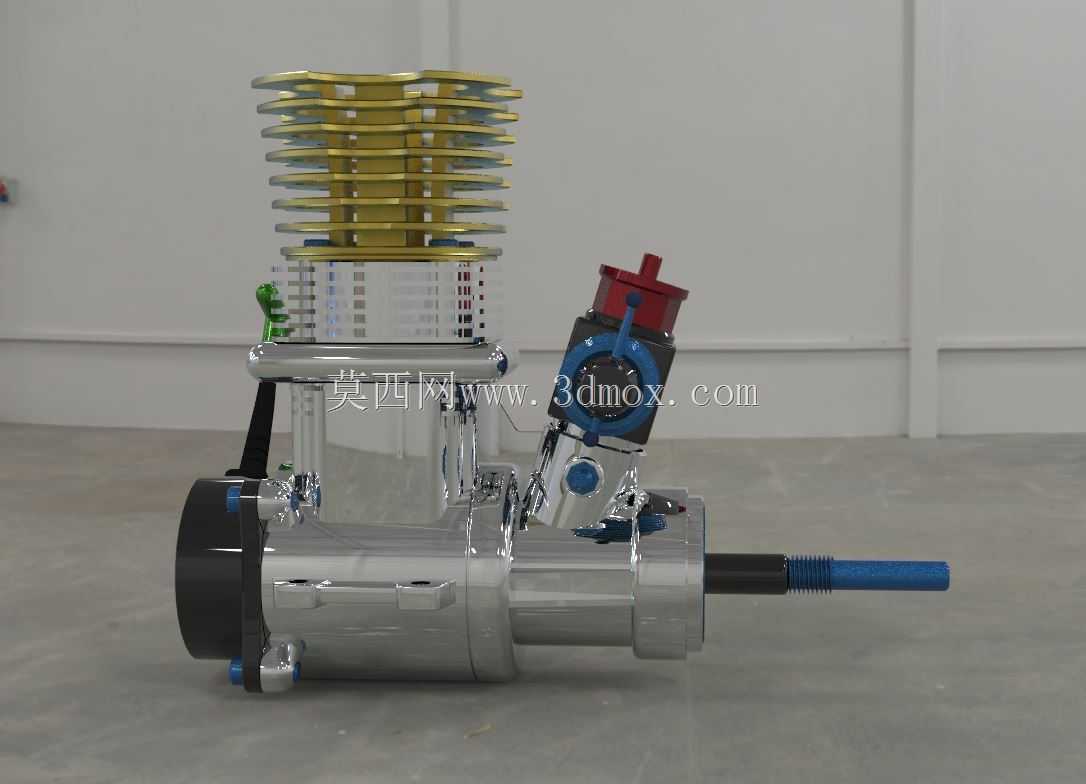

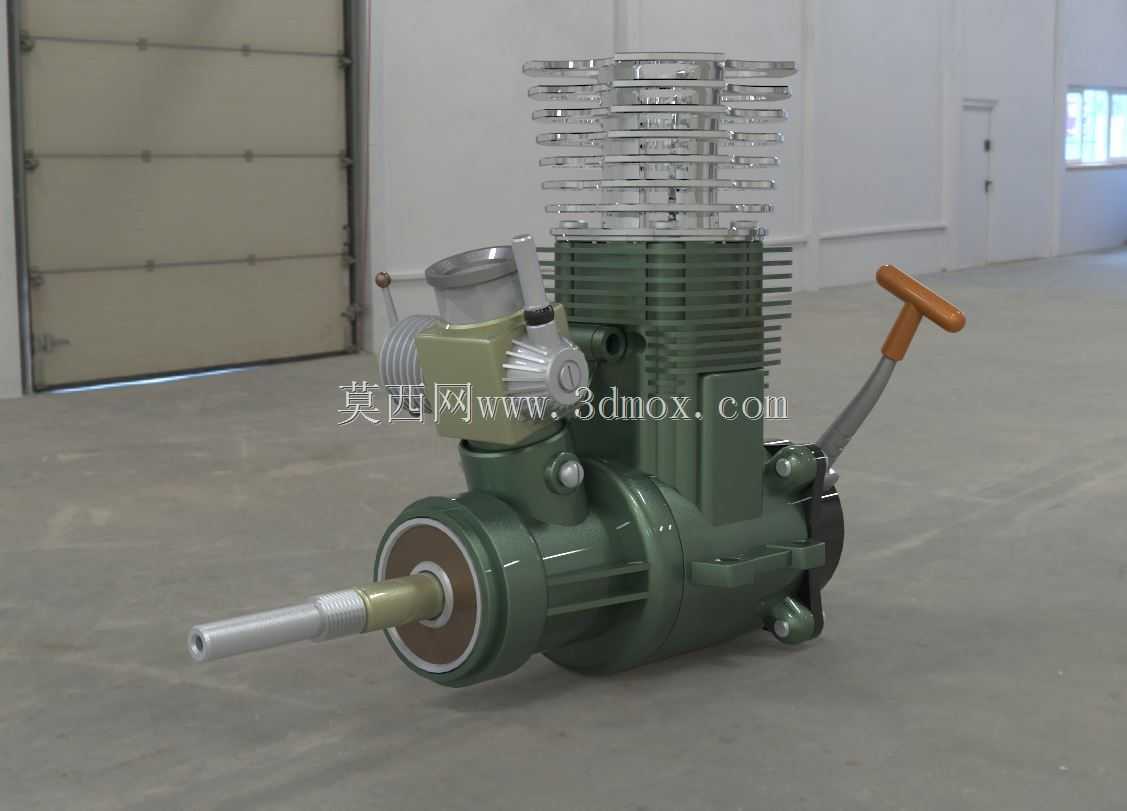

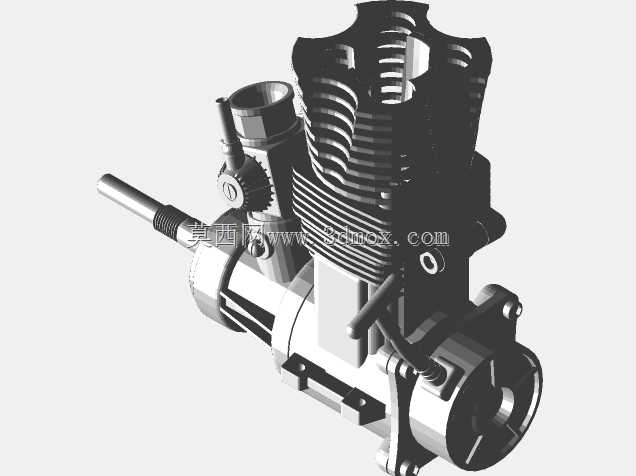

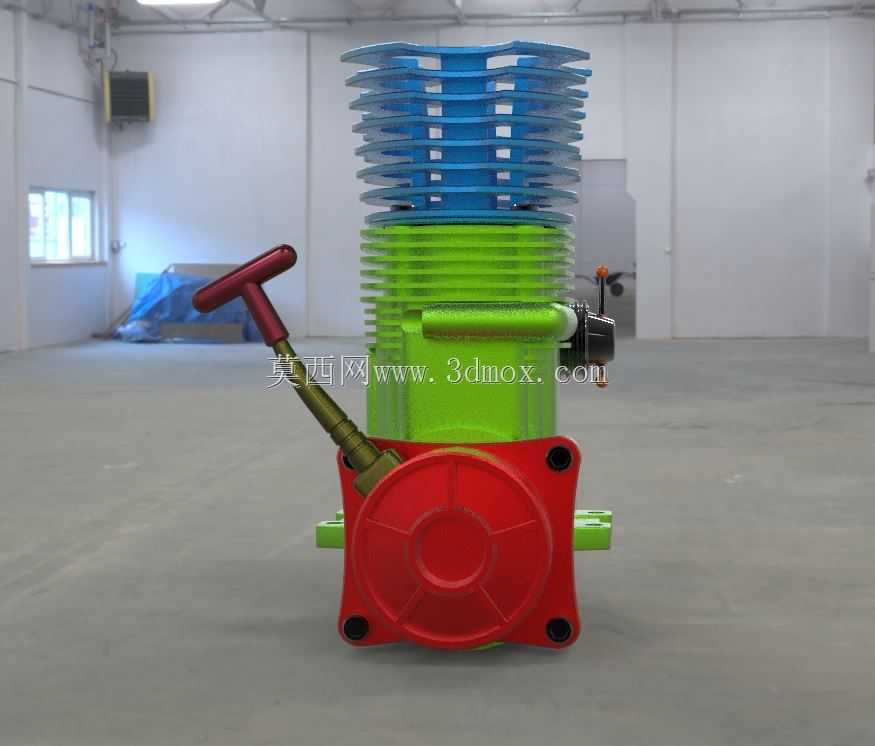

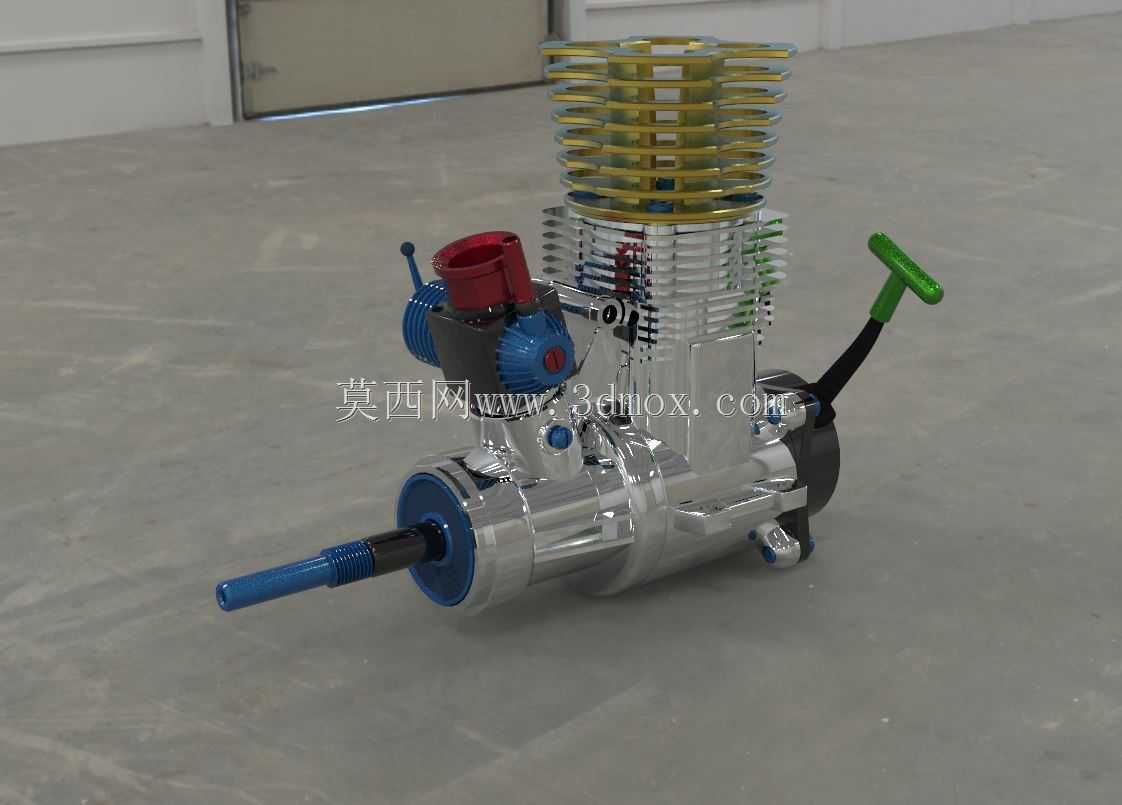

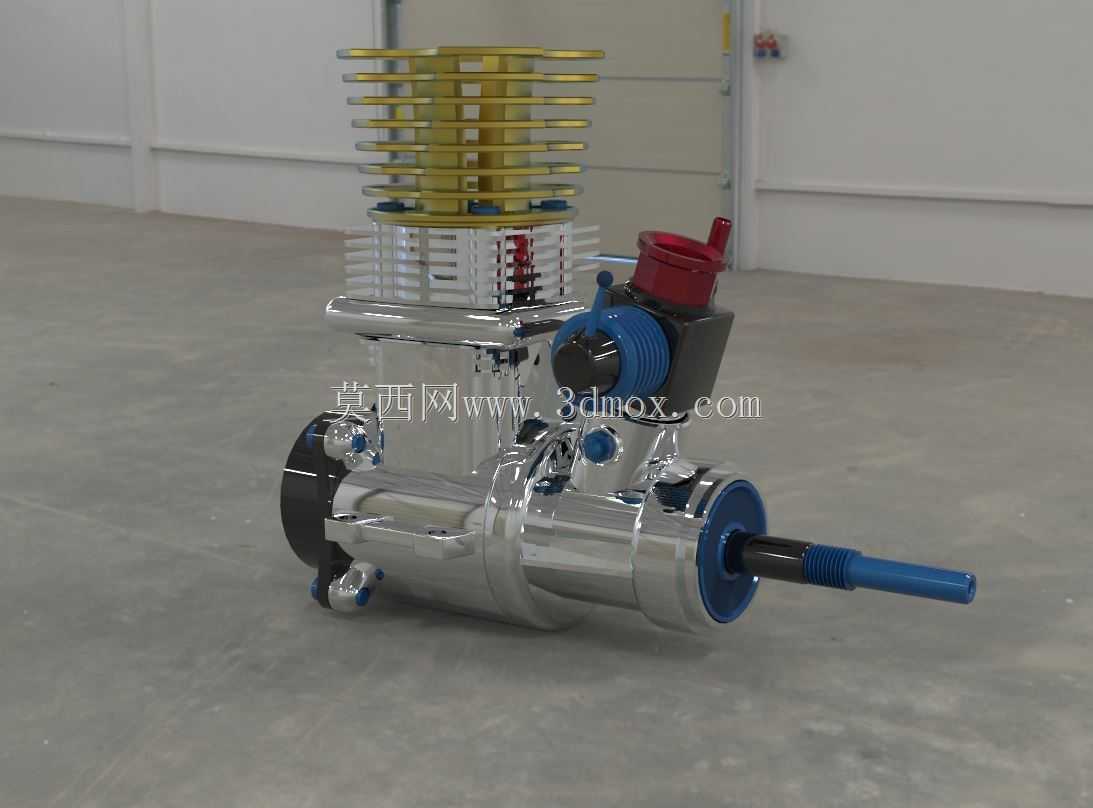

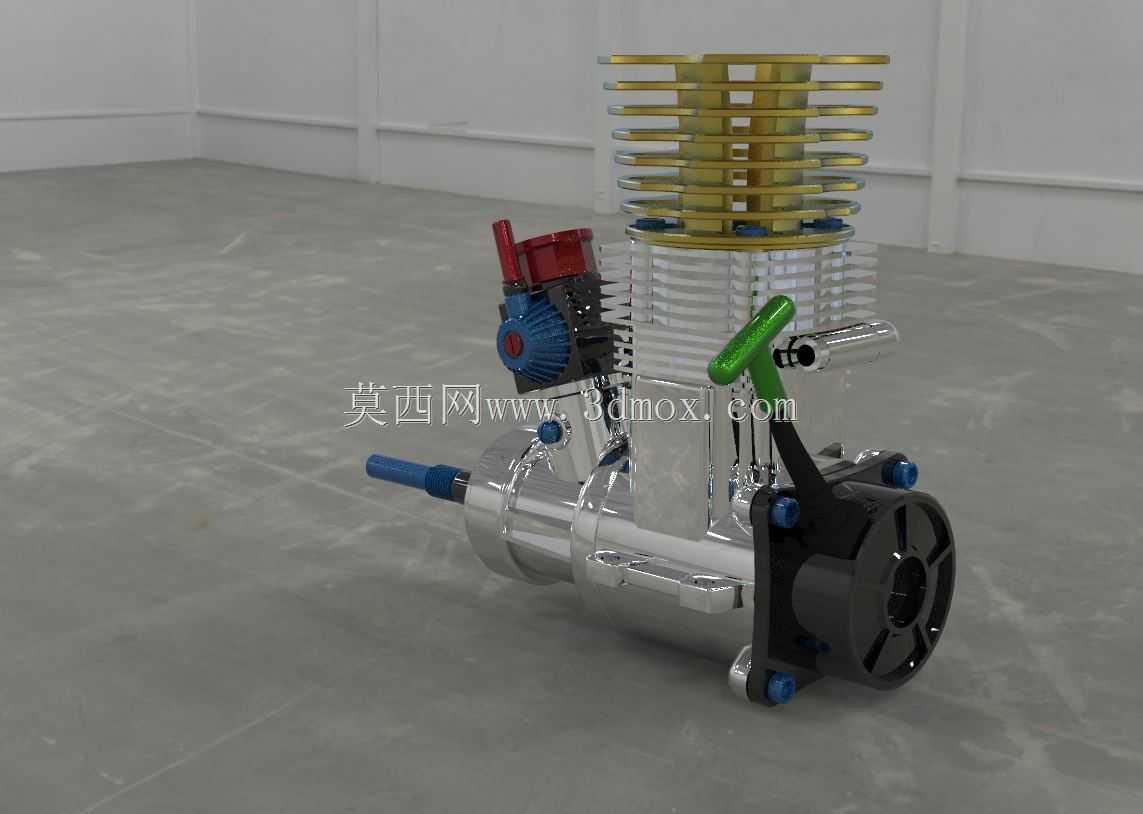

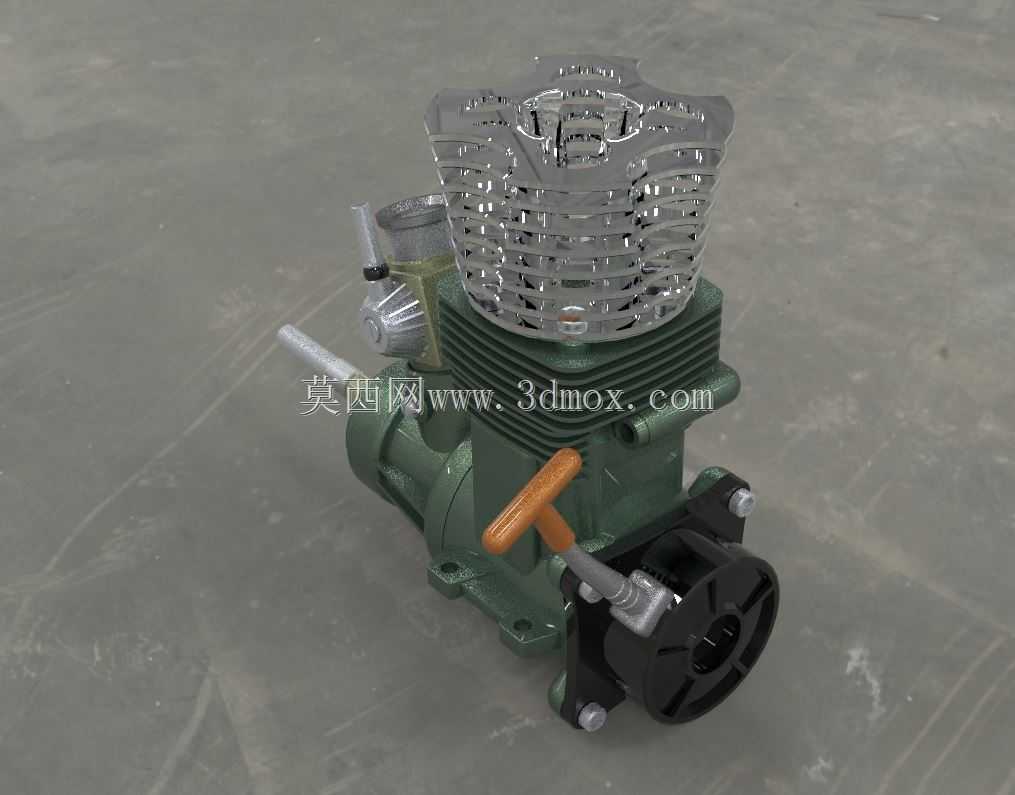

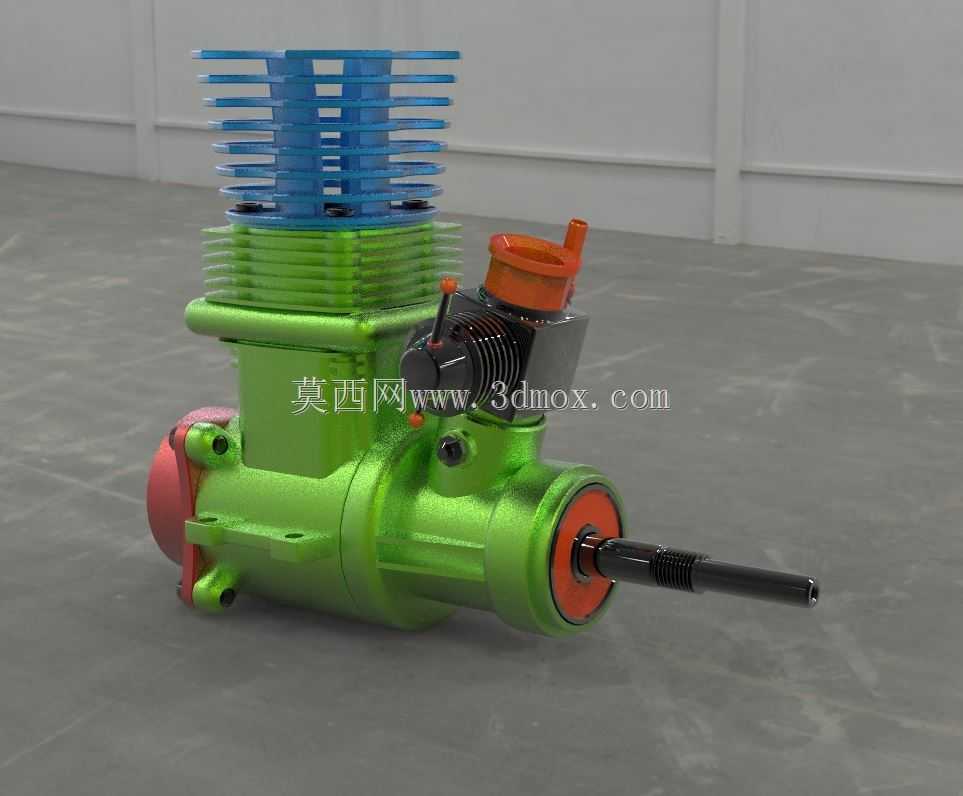

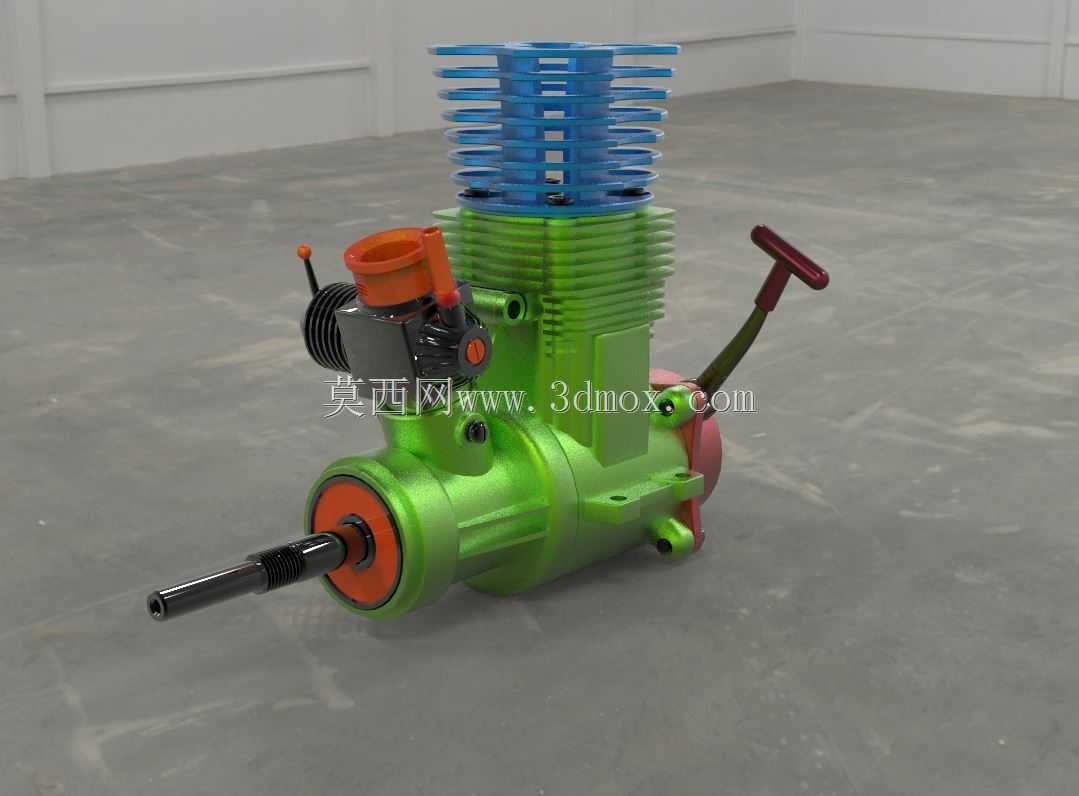

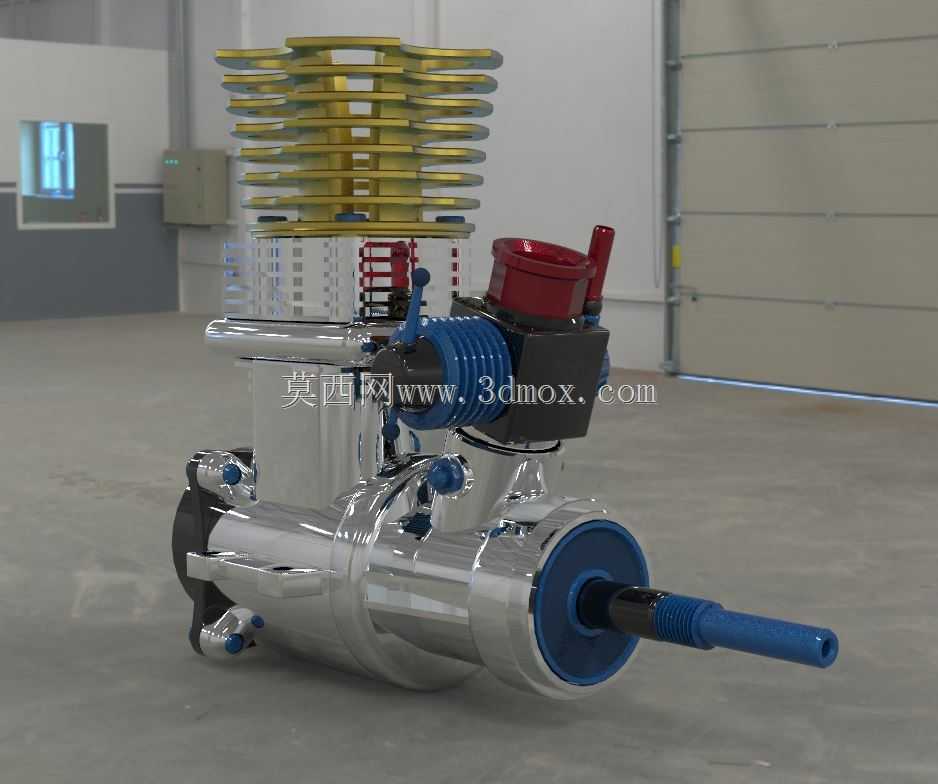

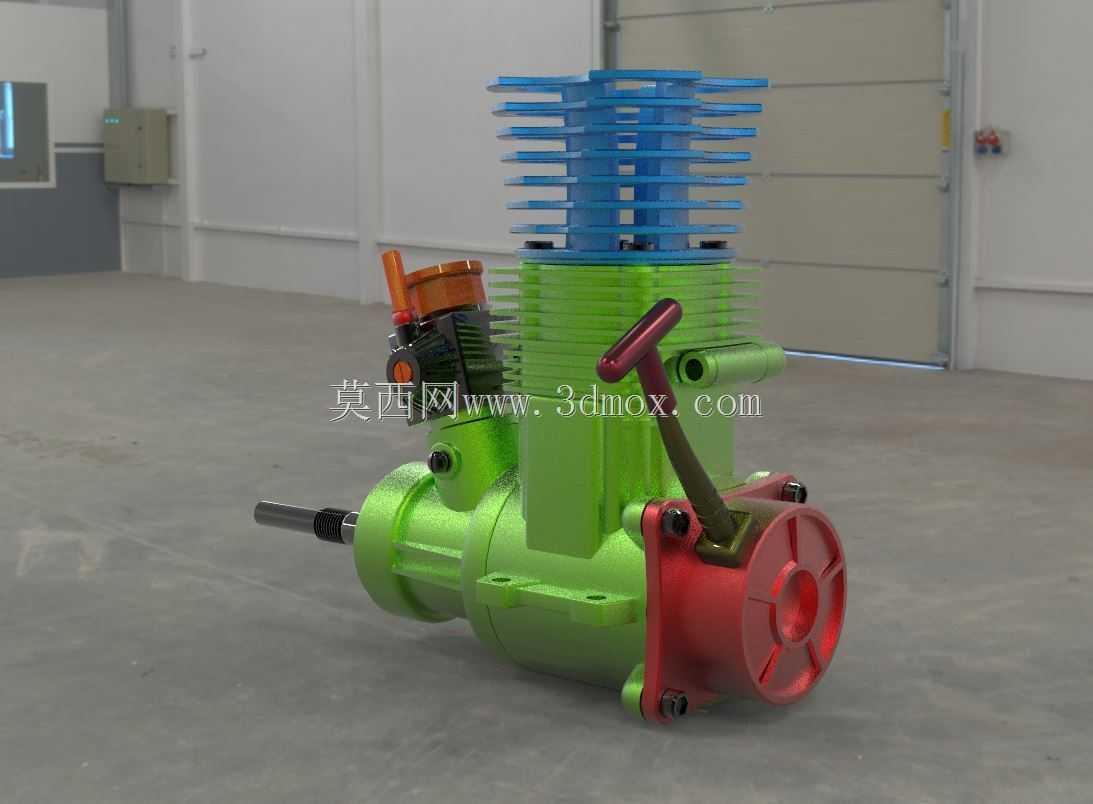

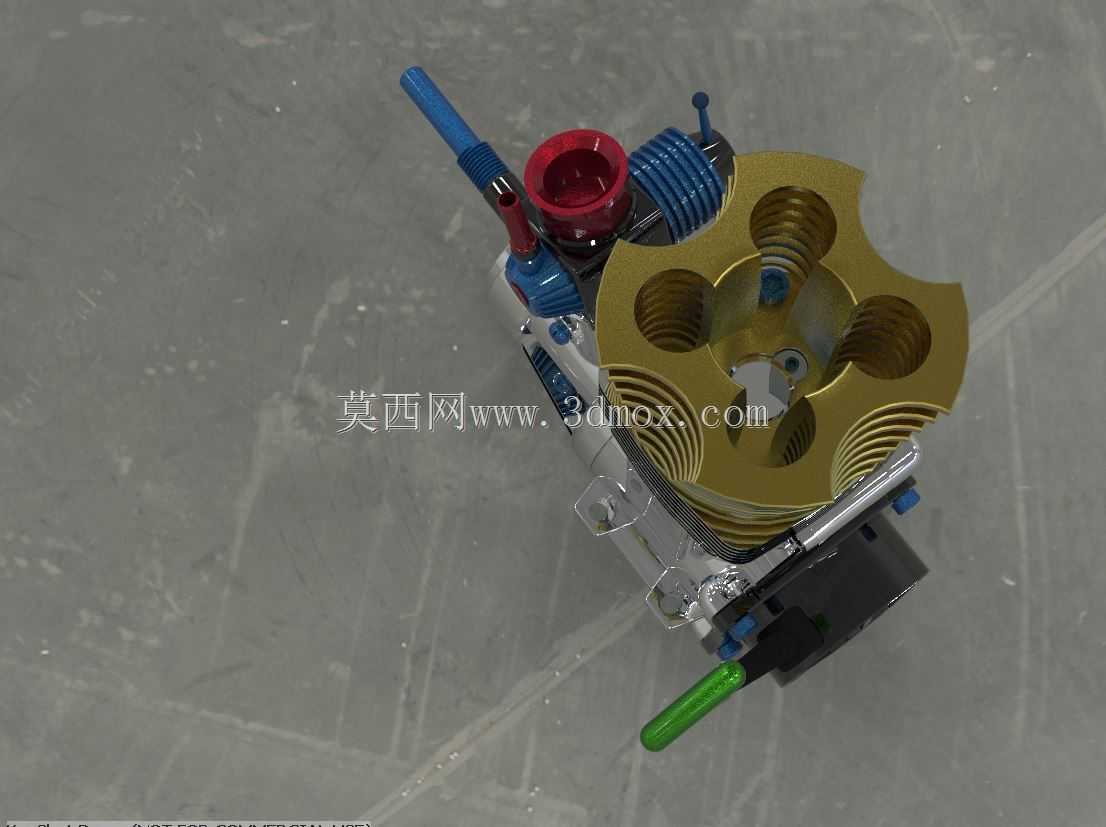

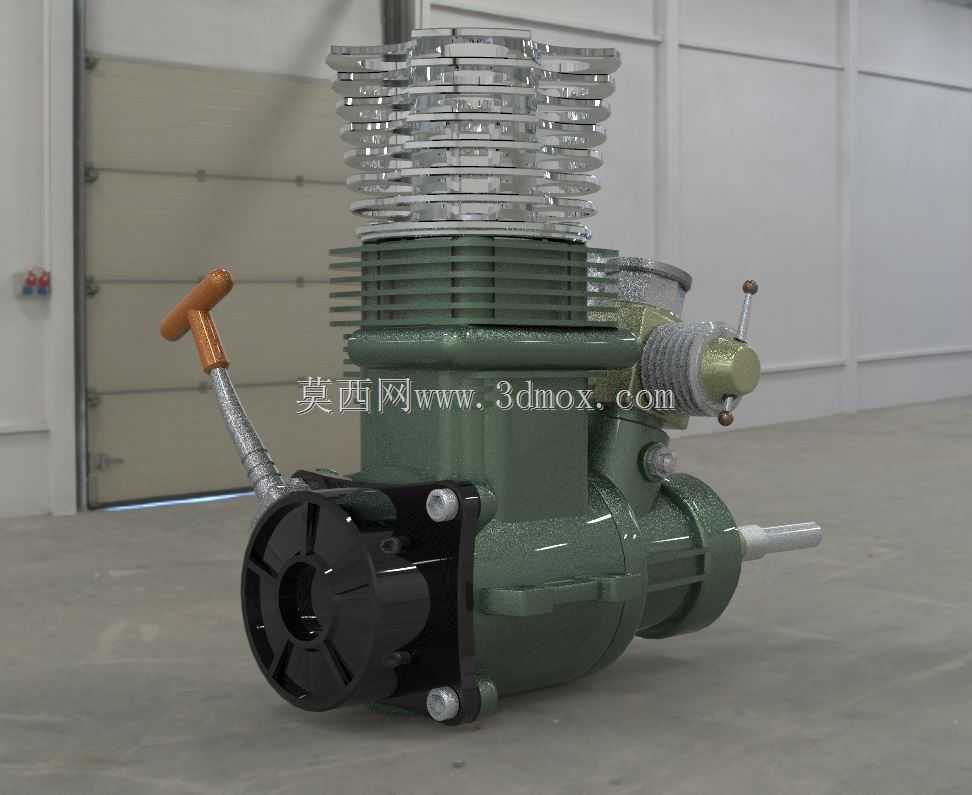

这款小型单缸内燃机的三维结构，可适配小型园林机械、航模动力、便携发电机组这类对动力单元体积重量有严格限制的应用场景，作为整套设备的核心动力输出来源，其结构设计完全围绕小排量动力单元的实际使用需求展开。从实际使用场景来看，这类小排量风冷机不需要额外配置水冷循环管路，整体结构紧凑重量轻，在户外无配套冷却条件的作业场景下，依靠缸体外壁的一体式散热鳍片就能完成工作过程中的热量交换，长时间连续运行也能维持合理的工作温度区间，避免过热导致的动力衰减或者部件损坏。手拉启动结构的设计省去了额外的电启动马达、蓄电池配套部件，进一步压缩了整体安装空间，启动拉把的握持角度做了适配人体操作的优化，启动时的拉动行程和阻力匹配普通操作人员的发力习惯，不需要额外的辅助启动工具就能完成点火启动操作。从结构设计思路上，整机将曲轴输出端布置在机身前端，输出轴的轴径、键槽尺寸都预留了标准的连接接口，可以直接匹配联轴器、皮带轮等传动部件，不需要额外做转接结构的二次加工；缸体部分的散热鳍片采用等间距排布，鳍片厚度和突出高度经过热负荷计算，在保证散热面积足够的前提下，尽可能控制缸体部分的整体外径尺寸，避免整机横向尺寸过大影响在小型设备舱内的安装适配。机身的安装固定点位分布在曲轴箱下侧的几个凸台位置，每个固定点都做了加厚的加强筋结构，安装孔的孔径适配常用的螺栓规格，固定点的相对位置尺寸考虑了多数小型动力配套设备的安装位通用标准，安装时不需要对配套设备的机架做大规模改动就能完成固定。化油器、进气接口的位置布置在缸体侧方，预留了足够的空滤器安装空间，排气接口的朝向也做了优化，避免排气方向正对操作人员或者设备的其他不耐热部件；油箱的安装位在缸体上方的预留空间，和高温的缸头部分保留了足够的安全隔热距离，避免长期高温烘烤带来的安全隐患。整机的所有外部部件都做了圆角过渡处理，没有突出的尖锐棱角，在设备内部安装时不会刮蹭周边的线路、管路部件，日常维护时拆装火花塞、清理散热鳍片缝隙的操作空间也都做了预留，不需要拆解过多周边部件就能完成常规保养操作。
