星型排布圆柱辐射活塞动力装置结构

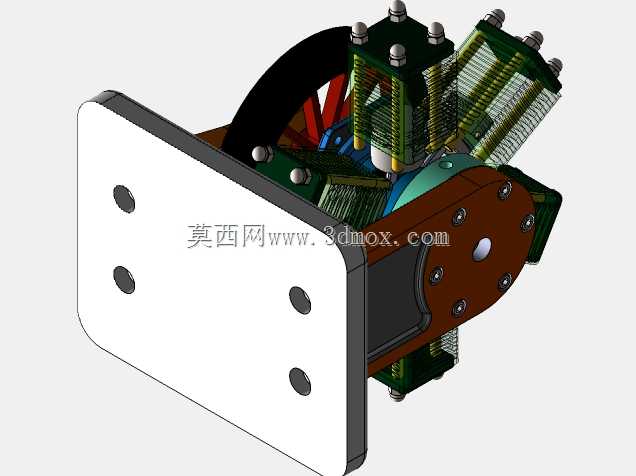

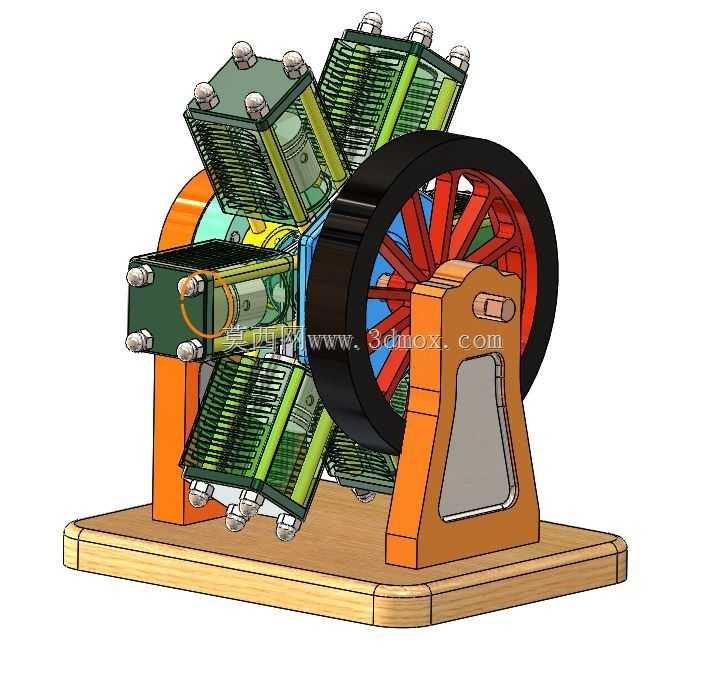

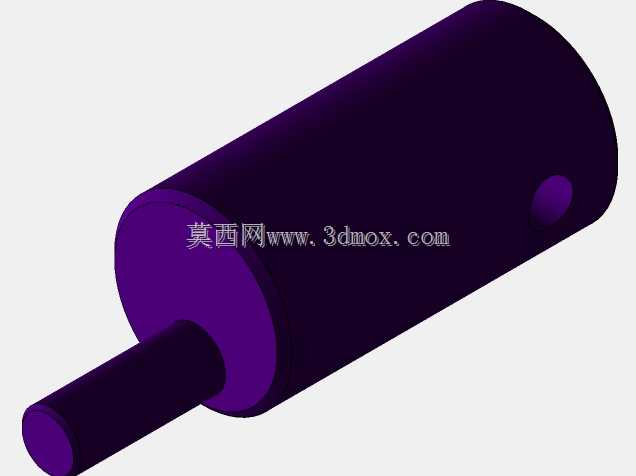

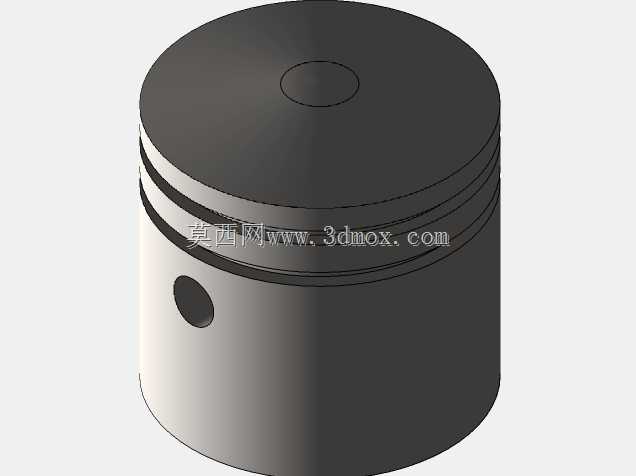

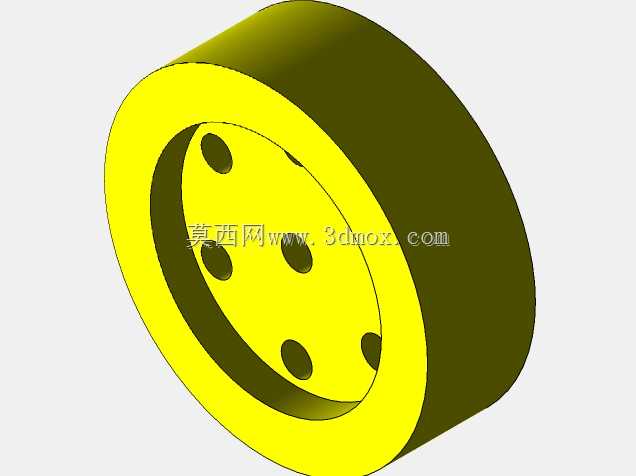

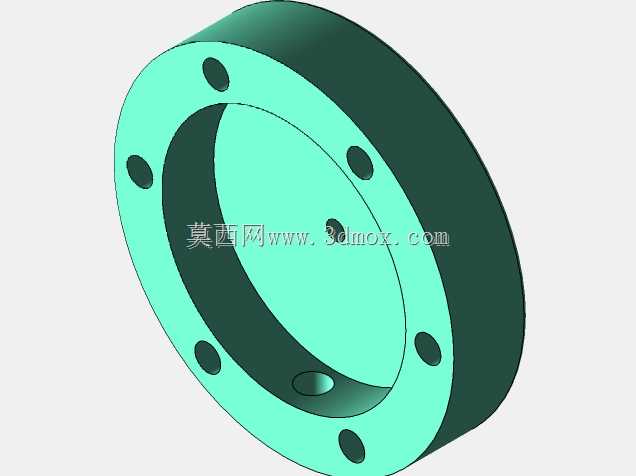

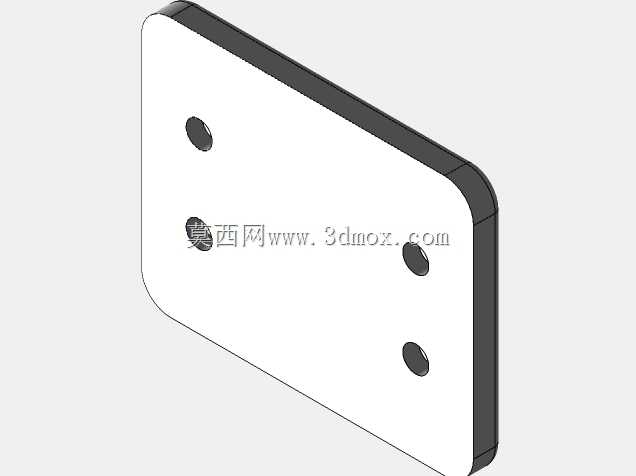

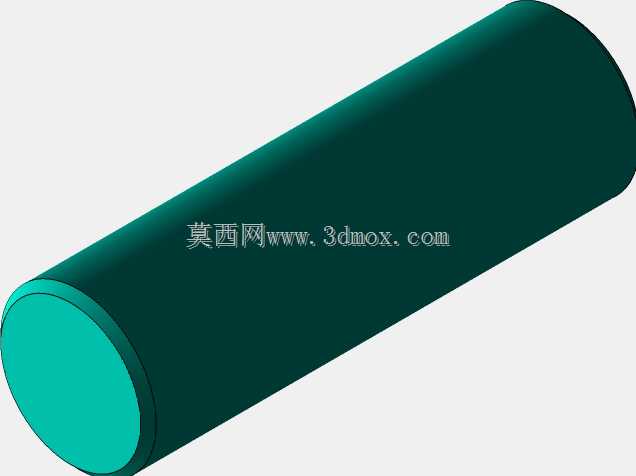

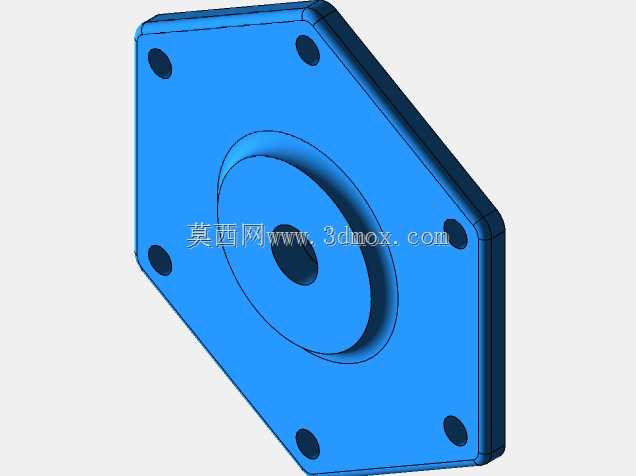

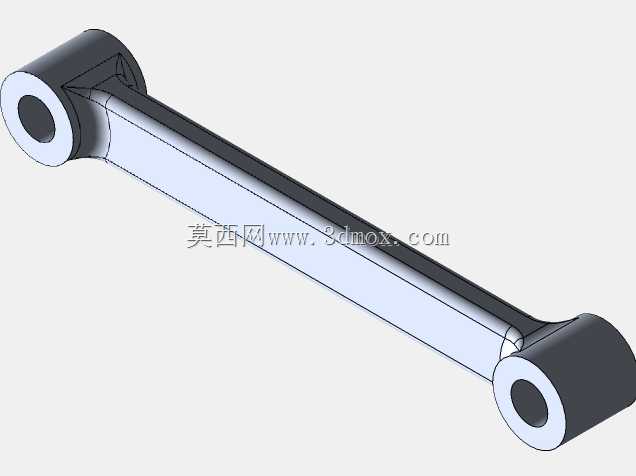

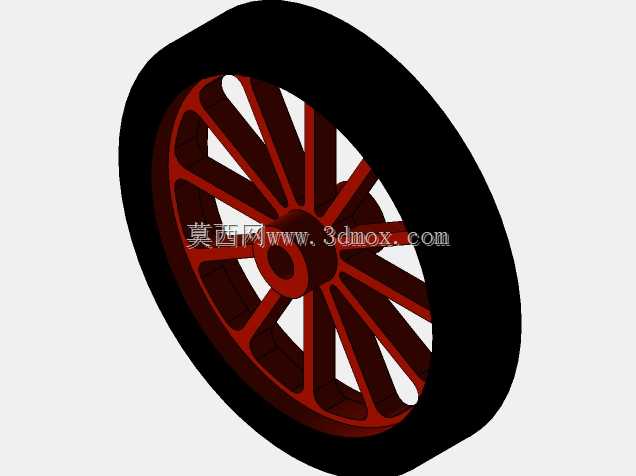

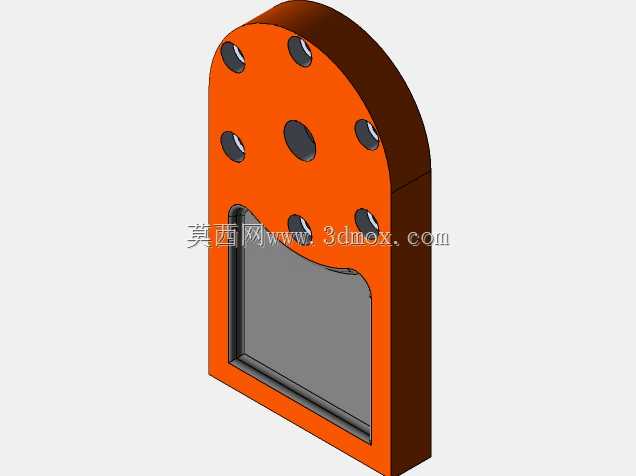

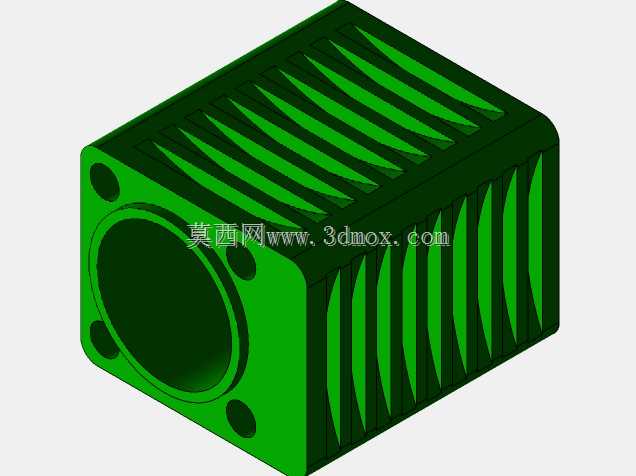

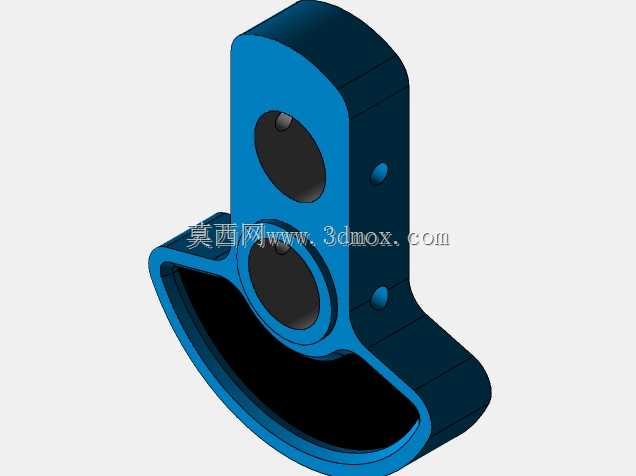

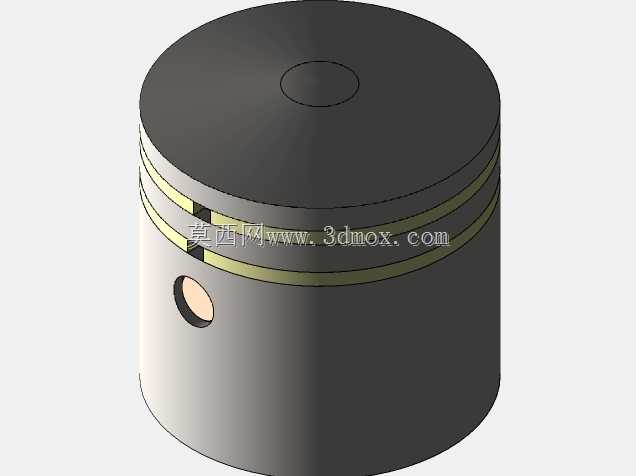

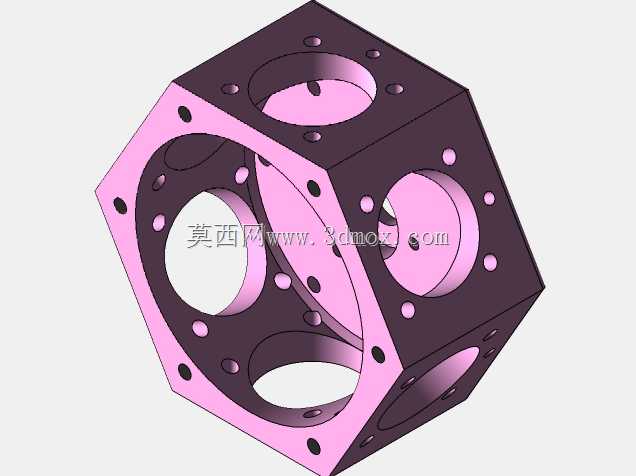

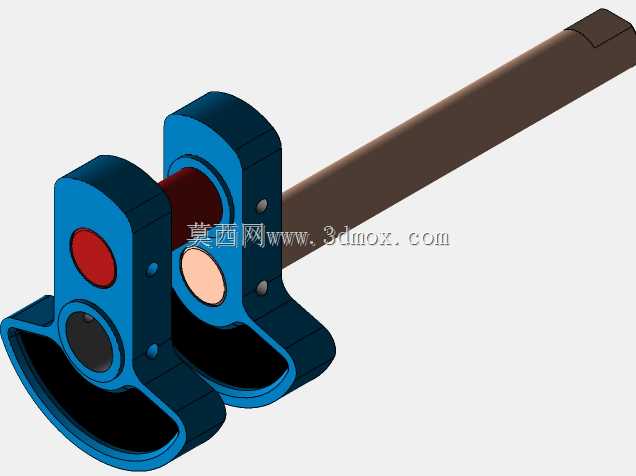

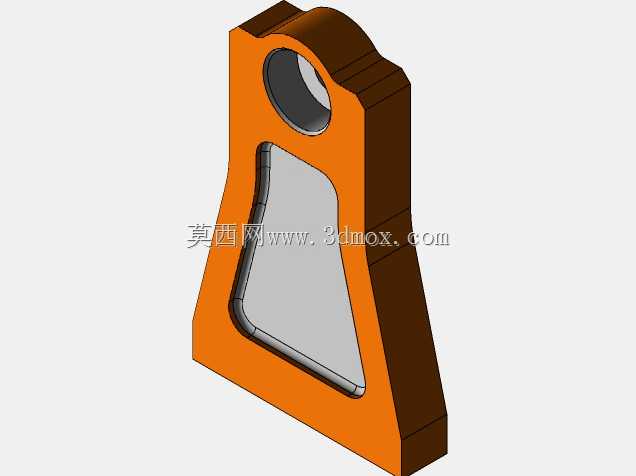

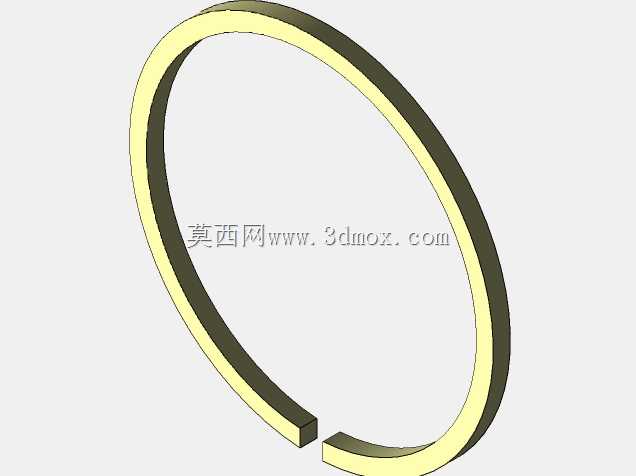

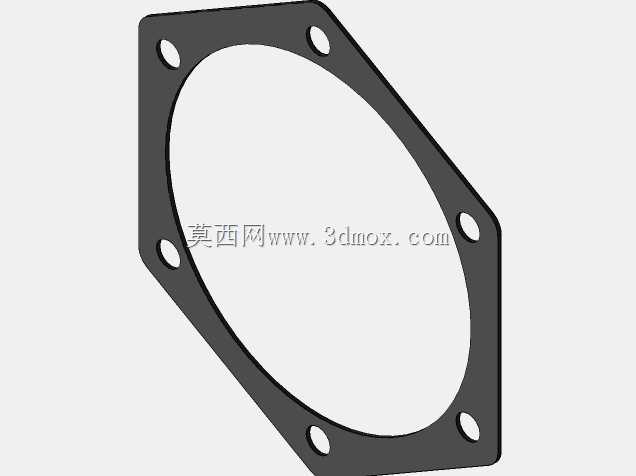

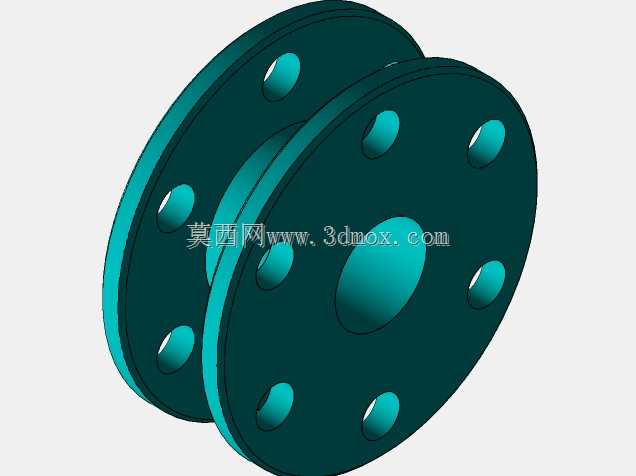

这类星型布局的圆柱辐射活塞动力装置，早期多应用于轻型通航飞机的动力段，凭借气缸沿曲轴中心周向均匀辐射排布的结构，能在较小的整机径向尺寸内，实现更大的总排气量，相比同功率直列排布的动力单元，曲轴长度可缩短40%以上，整机自重也能得到有效控制，适配早期飞行器对动力单元自重、迎风面积的严苛要求。从结构设计逻辑来看，各气缸的轴线均交汇于曲轴回转中心，每一组活塞通过独立的连杆与曲轴曲柄销连接，做功行程沿圆周方向依次错开，曲轴运转时的动平衡特性更优，运转过程中曲轴承受的径向载荷能沿周向均匀分散，可降低主轴承的局部负载，延长核心传动部件的使用寿命。整套装置的安装边界以底部实木安装台为基准，安装台预留了与支架连接的固定孔位，支架采用立式支撑结构，将曲轴中心高度抬升至适合台架测试的位置，输出端的大直径飞轮既承担储能稳速的作用，也可作为动力输出的连接端，适配不同的负载对接需求。设计过程中需要重点考量各气缸的冷却风道预留，图中气缸外侧的散热鳍片沿气缸轴向排布，能在装置运转时借助飞轮带动的气流实现自然风冷，无需额外布置复杂的水冷管路，进一步简化整机结构。气缸与中心曲轴箱的连接采用法兰面定位加螺栓紧固的方式，保证各气缸的同轴度误差控制在合理范围内，避免活塞运行过程中出现偏磨。这类结构除航空应用场景外，也可作为小型固定式动力单元，适配小型发电设备、教学演示台架的使用需求，台架展示状态下可清晰观察到活塞往复运动、曲柄连杆传动、飞轮储能的完整动力传递流程，能直观呈现四冲程活塞动力装置的工作逻辑。建模过程中需要重点匹配各连杆的运动干涉检查，由于多组连杆共用同一曲柄销，需要精确计算各连杆的排布角度、活塞行程与曲轴转角的对应关系，避免运转过程中相邻连杆、活塞组件出现运动碰撞，同时要保证各气缸的配气相位沿圆周方向均匀错开，让各缸做功间隔角保持一致，保障动力输出的平顺性。
