轻型固定翼飞机机身剖面结构三维建模

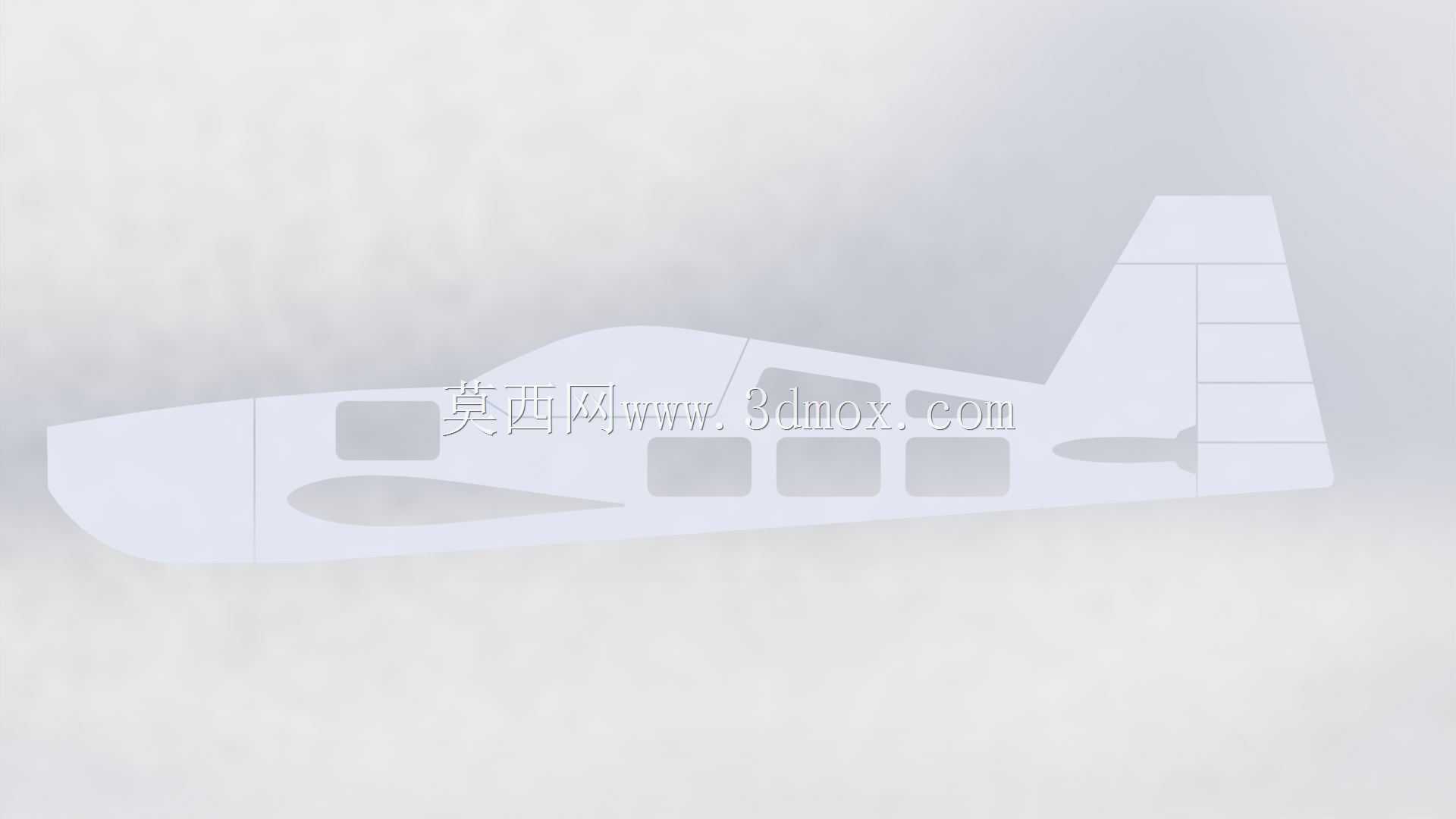

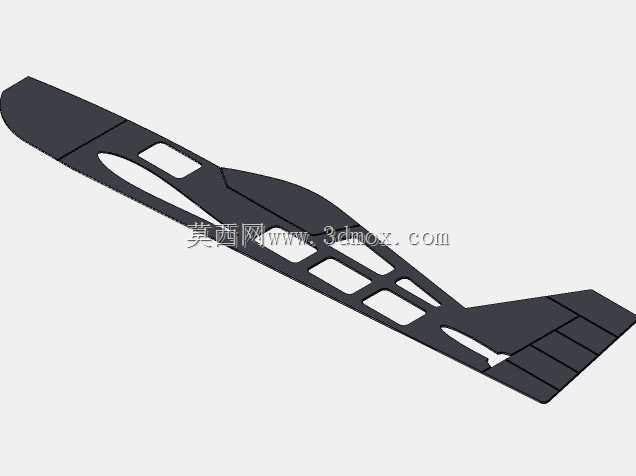

在轻型通用航空飞行器的设计迭代环节，机身作为整架飞机的核心承载基体，既要承担机翼、尾翼、起落架等部件的连接载荷，还要为乘员、机载设备提供足够的安装空间与结构防护，本次建模围绕翼展1500mm规格的轻型飞机机身展开，采用剖面化的建模思路还原机身的真实结构逻辑。从实际应用场景来看，这类小尺寸轻型飞机多用于航空科普教学、航模赛事验证、小型无人机载机平台改装，机身的剖面结构设计能够直观展示蒙皮、隔框、长桁的排布逻辑，方便设计人员快速调整内部设备的安装位置，也能为航模制作爱好者提供精准的结构参考，避免制作过程中出现结构强度不足、重心偏移等常见问题。设计过程中优先匹配了成熟的低速翼型参数，机翼采用NACA0018翼型，这种翼型在低速飞行状态下具备较好的升阻比特性，失速迎角范围宽，对于小尺寸轻型飞行器来说操控容错率更高，尾翼安定面采用NACA0011翼型，对称翼型的设计能够保证正负迎角下的操纵力矩线性度，降低飞行过程中的配平难度。机身外形采用流线型修型，从机头段到机尾段的截面平滑过渡，尽可能减少飞行过程中的压差阻力，剖面建模的方式将机身沿纵向拆分，能够清晰看到每一段隔框的截面尺寸变化，机头段预留了动力系统的安装空间，中段座舱区域按照乘员排布设置了对应的窗体开口，机尾段逐步收窄匹配尾翼的安装接口。从安装边界来看，机身与机翼的连接位置设置在机身重心区间附近，连接点的结构预留了足够的加强区域，能够承受飞行过程中机翼传递的升力与机动载荷，尾翼与机身末端的连接接口匹配安定面的安装尺寸，保证操纵舵面的偏转行程不会与机身结构产生干涉。整个建模过程严格遵循轻型飞机的结构设计规范，每一处结构的尺寸设定都对应实际的受力需求，既没有冗余的结构增加不必要的重量，也没有在关键承载位置削减结构尺寸影响强度，剖面化的呈现形式也方便后续设计人员直接在模型基础上调整内部布局，适配不同的任务载荷安装需求，不管是用于教学演示还是实体样机制作，都能提供精准的结构参考。
